РЕЛЕ КОНТРОЛЯ ТРЕХФАЗНОГО НАПРЯЖЕНИЯ ТИПА РCН13-4. Паспорт БКЖИ.647532.001 ПС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.120

8536 49 000 0

РЕЛЕ КОНТРОЛЯ ТРЕХФАЗНОГО НАПРЯЖЕНИЯ

ТИПА РCН13-4

Паспорт

БКЖИ.647532.001 ПС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ

стр.

1 Основные сведения об изделии и технические данные .

2 Комплектность

3 Свидетельство о приемке .

4 Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика) .

5 Правила безопасности .

6 Сведения об утилизации .

7 Конструктивное выполнение, устройство и работа реле .

8 Техническое обслуживание

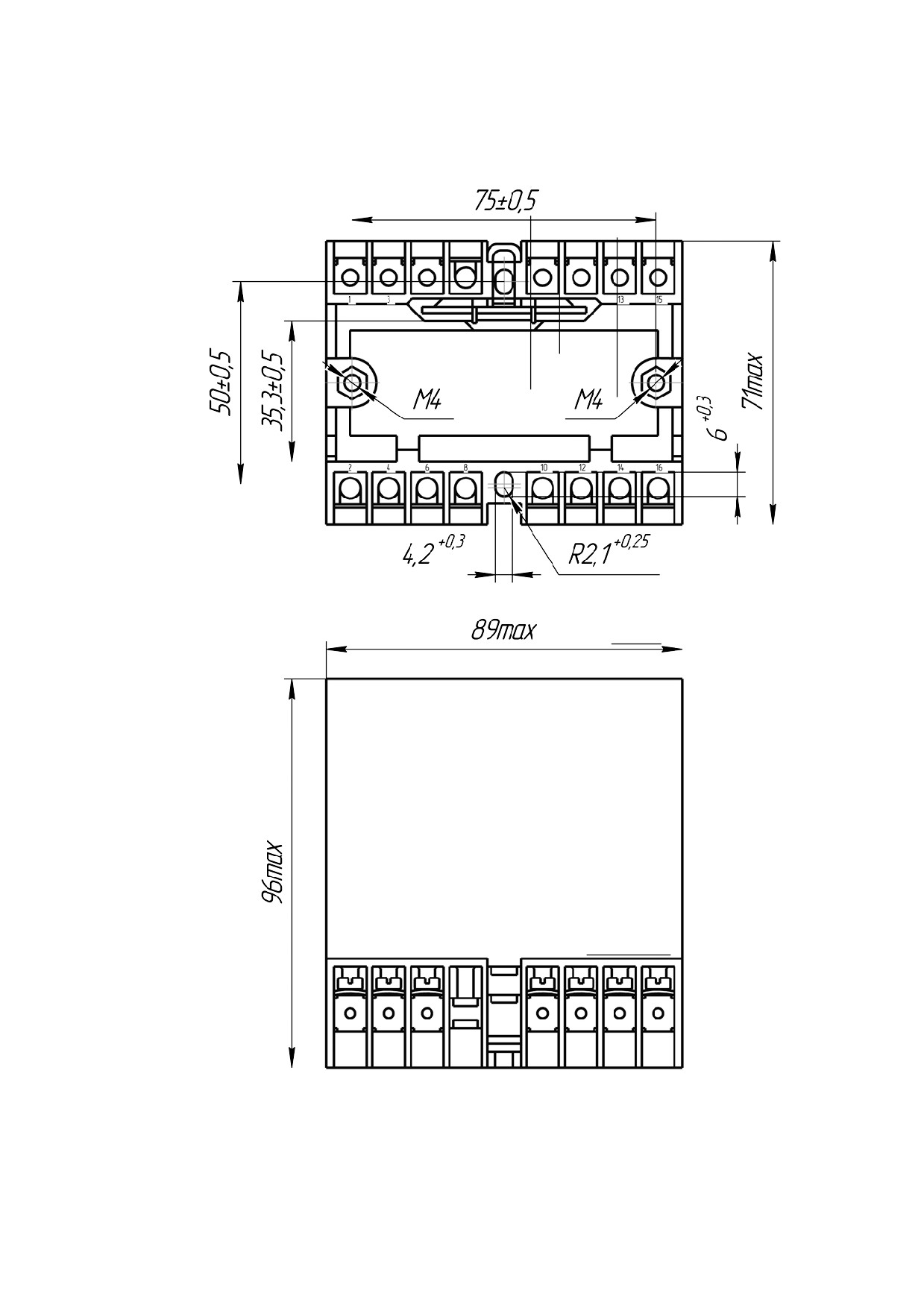

Приложение А Габаритные, установочные и присоединительные размеры реле .

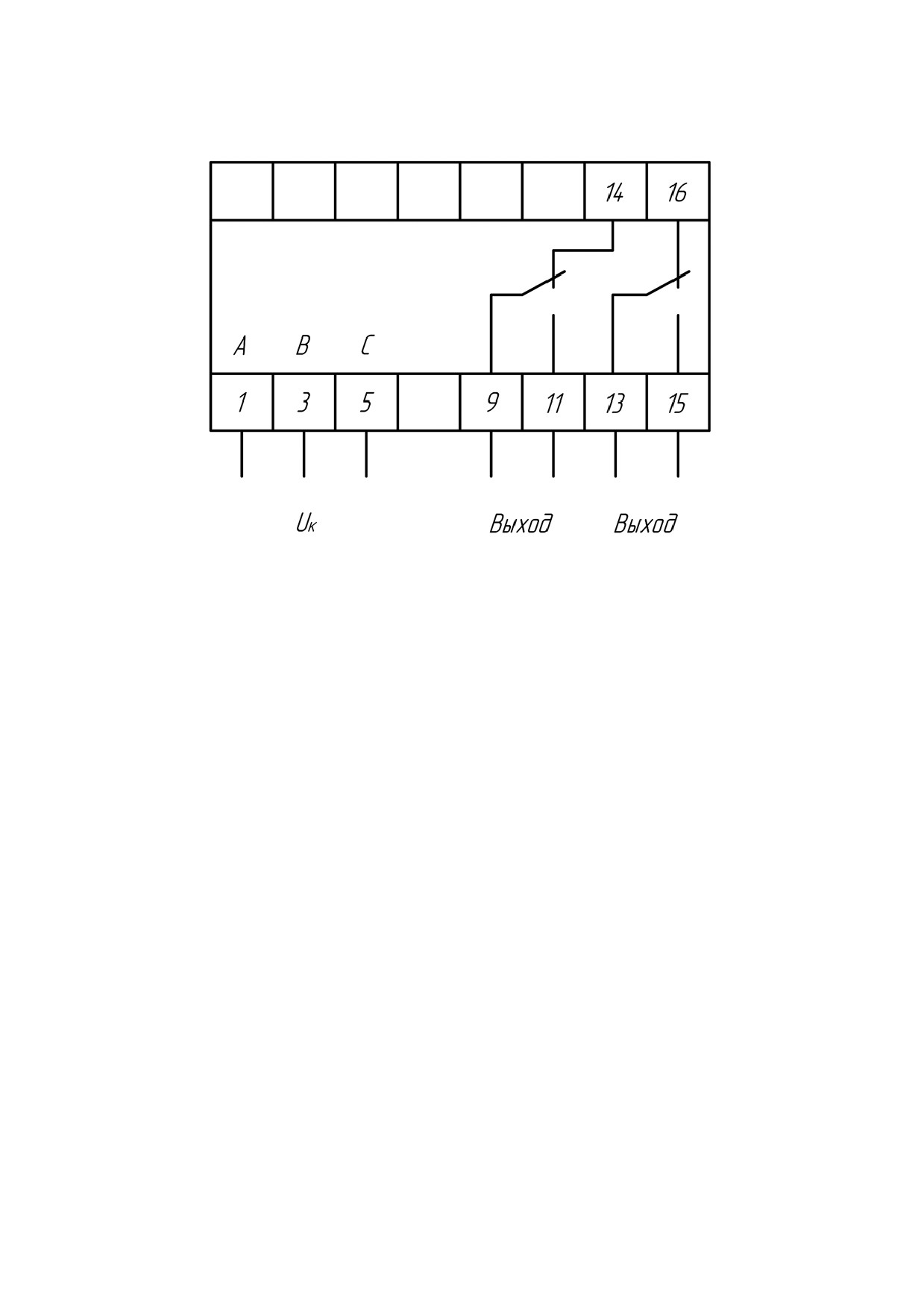

Приложение Б Схема электрическая подключения реле .

ВНИМАНИЕ!

До изучения паспорта реле не включать!

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии

изготовления возможны небольшие расхождения между паспортом и поставляемым изделием, не влияю-

щие на параметры и безопасность изделия, на условия его монтажа и эксплуатации.

Изделие содержит элементы микроэлектроники, персонал, работающий с изделием, должен пройти спе-

циальный инструктаж и аттестацию на право выполнения работ (с учетом необходимых мер защиты от

воздействия статического электричества). Инструктаж должен проводиться в соответствии с действую-

щим в организации положением.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Основные сведения об изделии и

1.3 Виды климатического исполнения реле

технические данные

УХЛ или Т категории 3.1 по ГОСТ 15150-69 и

ГОСТ 15543.1-89.

1.1 В настоящем паспорте (ПС) содержатся не-

Реле допускает эксплуатацию при следующих

обходимые сведения по техническим данным, экс-

условиях:

плуатации, обслуживанию и регулированию реле кон-

троля трехфазного напряжения типа РСН 13-4 (в

- высота над уровнем моря не более 2000 m;

дальнейшем именуемого «реле» или «реле РСН 13-4»),

- температура окружающей среды от минус 40

изготовляемого для потребностей экономики стра-

до плюс 55°С (без выпадения инея и росы) для ис-

ны.

полнения реле УХЛ3.1;

Надежность, долговечность и безопасность реле

- относительная влажность окружающего возду-

обеспечивается не только качеством реле, но и пра-

ха до 80% при температуре плюс 25°С (исполнение

вильным соблюдением режимов и условий эксплуа-

УХЛ3.1.);

тации, поэтому соблюдение всех требований, изло-

- окружающая среда невзрывоопасная, не содер-

женных в настоящем паспорте, является обязатель-

жащая токопроводящей пыли, агрессивных газов и

ным.

паров в концентрациях, разрушающих металлы и

Настоящий ПС разработан в соответствии с

изоляцию;

требованиями

технических

условий

1.4 Номинальные значения механических внешних

БКЖИ.647532.001 ТУ и ст.5 ТР ТС 004/2011.

воздействующих факторов по ГОСТ 17516.1-90 для

Реле соответствует требованиям ТР ТС 004/2011

группы механического исполнения М7, при этом:

(в части соблюдения ГОСТ 12.2.007.0-75,

ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),

- вибрационные нагрузки в диапазоне частот от

ТР ТС 020/2011.

5 до 15 Hz с максимальным ускорением 3 g, в диа-

Адрес изготовителя: 428020, Россия, Чувашская

пазоне от 16 до 100 Hz с максимальным ускорением

Республика, г. Чебоксары, пр. И.Я. Яковлева, 5.

1 g;

Тел.: +7 (8352) 39-52-65, факс: +7 (8352) 62-72-31.

- многократные ударные нагрузки длительнос-

E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.

тью от 2 до 20 ms с максимальным ускорением 3 g.

Дата изготовления реле указывается в этикетке

Реле сейсмостойки при воздействии землетрясе-

БКЖИ.647532.001 ЭТ.

ния интенсивностью 9 баллов по MSK-64 при уров-

1.2 Реле предназначены для использования в схе-

не установки над нулевой отметкой до 10 m.

мах устройств релейной защиты и автоматики энер-

1.5 При записи обозначения реле при его заказе и

гетических систем, для контроля допустимого уров-

в документации другого изделия указываются: обо-

ня напряжения, порядка чередования фаз в систе-

значение типа реле; контролируемое номинальное

мах трехфазного напряжения и защиты от недопус-

линейное напряжение (220 или 380 V); конструктив-

тимой несимметрии напряжения, а также работы на

ное исполнение по способу присоединения внешних

двух фазах.

Реле могут использоваться для формирования

проводников (переднее или заднее присоединение

управляющего воздействия и сигнализации при не-

винтом).

допустимой асимметрии фазных напряжений, обры-

Пример записи обозначения реле для потребнос-

ве или нарушении чередования фаз, а также при не-

тей экономики страны: «Реле контроля трехфазного

допустимом симметричном снижении фазных напря-

напряжения типа РСН 13-4 УХЛ3.1, 380 V, заднее

жений.

присоединение, БКЖИ.647532.001 ТУ».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.6 Питание реле обеспечивается от входного

тельно. Основные технические данные реле приве-

(контролируемого) напряжения. Максимальное до-

дены в таблице 1.

пустимое напряжение на входе U max = 1,2 U_лн дли-

Таблица 1

Наименование параметра

Норма для реле

1 Вид контролируемой реле электрической сети

Трехфазная с изолированной или

глухозаземленной нейтралью

2 Контролируемое реле номинальное линейное напряжение

220 или 380

Uлн , V при частоте 50 Hz

3 Напряжение срабатывания реле (переключение выходных

контактов), V, при:

- симметр ичном снижении фазных напряжений, U_ср.сим.

(0,7±0,05)Uфн

(при

лн

);



фн

- однофазном снижении напряжения (при U_фн в двух других фазах),

(0,6±0,05)Uфн

Uср. фн

- допустимый уровень нелинейных искажений напряжения,

20 %

не более

- коэффициент возвр ата, не менее

0 ,85

4 Время срабатывания (диапазон регулирования), Т, s

0…60

- cпособ регулирования уставки

ступенчатый

- дискретность регулирования, s

- средняя основная погрешность времени ср абатывания,

 т, не

±10 %

более

5 Потребляемая мощность при U_фн, ВА, не более

6 Выходные контакты

Два переключающих контакта

7 Наличие световой индикации

наличие U лн, срабатывание

1.7 Режим работы реле - продолжительный. Реле

реле выдерживает в течение одной минуты без по-

принимают начальное включенное состояние и со-

вреждений испытательное напряжение 2000 V час-

храняют его при симметричном отклонении входно-

тоты 50 Hz между вышеуказанными цепями.

го контролируемого трехфазного напряжения в пре-

Разобщающиеся в процессе работы контакты

делах от 0,75 до 1,2 номинального.

реле выдерживают в течение одной минуты испы-

1.8 Реле срабатывает при обрыве одной, двух или

тательное напряжение 500 V частоты 50 Hz.

трех фаз контролируемого напряжения, а также при

При повторных испытаниях значение испытатель-

включении фаз в обратной очередности. При обры-

ного напряжения должно составлять 90 %, а после

ве двух или трех фаз одновременно выдержка вре-

испытаний на коммутационную износостойкость

мени срабатывания не нормируется.

75 % от указанного.

1.9 Сопротивление изоляции в холодном состоя-

1.10 Коммутационная способность и коммутаци-

нии между токоведущими электрически несвязан-

онная износостойкость контактов реле соответству-

ными цепями реле, а также между ними и металли-

ет величинам, указанным в таблице 2.

ческой конструкцией, на которой устанавливается

Механическая износостойкость реле - не менее

реле, не менее 50 М.

6,3 ·10⁶ циклов без тока в цепях контактов при час-

В состоянии поставки электрическая изоляция тоте включений до 3600 циклов в час.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 2

Режим нормальных коммутаций

Род тока

Характер нагрузки

U_н, В,

I, А вкл./откл.,

Число циклов,

не более

220

0,63

3 ·10⁵

Переменный

cos φ не менее 0,6

380

0,4

1,0 ·10⁵

Постоянный

 не более 0,01

250

0,23

3· 10⁵

1.11 Длительно допустимый ток контактов - 5 А.

1.14.5 Реле устойчивы к воздействию импульс-

Минимальный ток контактов 0,01 А при напряжении

ного высокочастотного испытательного напряжения,

не менее 110 V или 0,05 А при напряжении не ниже

которое должно соответствовать степени жесткос-

24 V.

ти испытаний 3 по ГОСТ 30804.4.12-2002, представ-

1.12 Дополнительная погрешность по времени и

ляющего собой затухающие колебания частотой

напряжению срабатывания при изменении темпера-

(1,0 ± 0,1) МHz, модуль огибающей которых умень-

туры окружающего воздуха в диапазоне по 1.4 не

шается на 50 % относительно максимального зна-

превышает ± 10 %.

чения после трех-шести периодов.

1.13 Изоляция реле между токоведущими элект-

Частота повторения импульсов высокочастотного

рически не связанными частями реле, а также меж-

сигнала (400 ± 40) Hz.

ду ними и винтами крепления реле к панели выдер-

Внутреннее сопротивление источника высокоча-

живает импульсное испытательное напряжение со

стотного сигнала (200±20) .

следующими параметрами:

Продолжительность испытаний (2 - 2,2) s.

- амплитуда импульса - (4,5 - 5,0) кV;

Амплитудное значение первого импульса при под-

- длительность фронта импульса - (1,2 ·10^-6 ± 0,36

ключении источника сигнала к испытуемому реле

·10^-6) s;

по схеме «провод-земля» должно составлять

- длительность среза импульса - (50 ·10^-6 ± 10

(2,5 ± 0,25) kV, при подключении по схеме «провод-

·10^-6) s;

провод» - (1,0 ± 0,1) kV.

- энергия импульса - (0,5 ± 0,05) Дж.

1.14.6 Реле устойчивы к кондуктивным помехам

Количество импульсов при испытаниях - по три

в полосе частот от 0 до 150 kHz при степени жест-

разной полярности.

кости испытаний

3 по ГОСТ Р 51317.4.16-2000,

Длительность интервала между импульсами - не

испытательное напряжение при воздействии помех

менее 5 s.

постоянного тока и на частоте 50 Hz:

1.14 Требования по электромагнитной со-

- длительно - 10 V;

вместимости соответствуют ТР ТС 020/2011,

- кратковременно, 1 s - 30 V.

ГОСТ Р 51317.6.5-2006.

1.14.7 Реле устойчивы к воздействию кон-

1.14.1 Реле устойчивы к электростатическим

дуктивных помех, наведенных радиочастотным

разрядам при степени жесткости испытаний 3 по

электромагнитными полями при степени жест-

ГОСТ 30804.4.2-2013 c испытательным напряжени-

кости испытаний 3 по CТБ IEC 61000-4-6-2011

ем импульса разрядного тока:

(ГОСТ Р 51317.4.6-99) с испытательным напряже-

- контактный разряд 6 кV;

нием 10 V.

- воздушный разряд 8 кV.

1.14.8 Реле устойчивы к магнитному полю

1.14.2 Реле устойчивы к наносекундным импуль-

промышленной частоты в соответствии с

сным помехам при степени жесткости испытаний 3

ГОСТ IEC 61000-4-8-2013 (ГОСТ Р 50648-94) для

по ГОСТ 30804.4.4-2013, с заданными амплитудой и

4 степени жесткости. Требуемый уровень воздей-

частотой испытательных импульсов:

ствующей величины:

- линии электропитания 2 кВ, 5 kHz;

- непрерывное магнитное поле - 30 А/m;

- линии сигналов ввода/вывода 1 кВ, 5 kHz.

- кратковременное магнитное поле, 3 s - 400 А/m.

1.14.3 Реле устойчивы к воздействию микросе-

1.15 Масса реле не более 0,3 kg.

кундных импульсных помех большой энергии в со-

1.16 Суммарная масса цветных металлов в

ответствии с 3 классом условий эксплуатации по

реле - 0,014 kg латуни. Содержание драгоценных

CТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99) с

металлов в покупных комплектующих изделиях по

испытательным воздействием:

данным предприятий-изготовителей.

- по схеме «провод-провод» - 2 степени жестко-

1.17 Маркировка

сти, 1 kV;

- по схеме «провод-земля» - 3 степень жесткос-

1.17.1 Маркировка реле соответствует ст. 5

ти, 2 kV.

ТР ТС 004/2011, ГОСТ 18620-86 и конструкторской

1.14.4 Реле устойчивы к радиочастотному элек-

документации.

тромагнитному полю при степени жесткости испы-

1.17.2 Маркировка транспортной тары соответ-

таний 3 по ГОСТ 30804.4.3-2013.

ствует ГОСТ 14192-96.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 Комплектность

временем пребывания реле под напряжением в те-

чение срока службы, не менее 25000 ч или 3 ·10

2.1 В комплект поставки входят:

циклов ВО.

- реле - 1 шт.

4.2 Гамма-процентный (90 %) срок службы реле

- комплект деталей для присоединения внешних

12 лет.

проводников и крепления реле;

4.3 Гамма-процентный (90 %) срок сохраняемос-

- эксплуатационная документация: этикетка; пас-

ти реле при хранении в отапливаемом помещении в

порт поставляется в количестве от 1 до 3 шт. на

упаковке изготовителя соответствует таблице 3.

партию реле, упакованных в одно место.

4.4 Транспортирование упакованных реле может

производиться любым видом закрытого транспор-

3 Свидетельство о приемке

та, предохраняющим их от воздействия солнечной

3.1 Сведения о приемке реле, подписанные лица-

радиации, атмосферных осадков и пыли, с соблюде-

ми, ответственными за соответствие изделий дей-

нием мер предосторожности против механических

ствующей технической документации, приведены в

воздействий.

этикетке, поставляемой с каждым реле.

4.5 Условия транспортирования, хранения и допу-

стимые сроки сохраняемости реле приведены в таб-

4 Ресурсы, сроки службы и хранения,

лице 3. Нижнее значение температуры окружающе-

гарантии изготовителя (поставщика)

го воздуха при транспортировании, хранении - минус

4.1 Средняя наработка на отказ, определяемая

50 °С.

Таблица 3

Обозначение условий транспо ртирования

в части воздействия

Обозначение

Допустимый срок

Виды

климатических

условий

механических

со хр аняемости,

поставок

факторов

хранения по

факторов

годы

и условий хранения

ГОСТ 1 5150-69

по ГОСТ 23216-78

по ГОСТ 15150-69

Для потребностей эконо-

м ики страны (кроме рай-

оно в Крайнего Севера и

5(ОЖ4)

1(Л)

тр уднодоступных районов

по ГОСТ15846 -2002

Внутр и страны в районы

Крайнего Севера

5(ОЖ4)

2(C)

по ГОСТ15846-2002

4.6 Изготовитель гарантирует соответствие реле

4.7 Гарантийный срок устанавливается в два с

требованиям технических условий при соблюдении

половиной года со дня ввода реле в эксплуатацию,

потребителем условий транспортирования, хранения

но не более трех лет со дня отгрузки изделия изго-

и эксплуатации, установленных техническими усло-

товителем потребителю.

виями и паспортом на изделие.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 Правила безопасности

пуса, состоящего из основания (цоколя) и прозрачно-

го съемного кожуха. Печатная плата с элементами

5.1 Требования безопасности соответствуют

схемы, выходным малогабаритным реле, индикато-

ТР ТС 004/2011.

рами срабатывания, переключателем уставок по

5.2 По способу защиты человека от поражения

выдержке времени и лицевой табличкой установле-

электрическим током реле соответствуют классу 0

на на основании.

по ГОСТ 12.2.007.0-75.

Подсоединение реле к внешним цепям выполня-

5.3 Конструкция реле обеспечивает безопасность

ется при помощи винтовых зажимов. Габаритные,

обслуживания в соответствии с ГОСТ 12.2.007.6-75,

установочные и присоединительные размеры приве-

ГОСТ 12.2.007.6-93.

дены в приложении А.

5.4 Степень защиты оболочки реле от прикосно-

7.2 На лицевой табличке кроме типа реле, клима-

вения к токоведущим частям и попадания внутрь

тического исполнения, исполнения по напряжению

твердых посторонних тел - IP40, а контактных за-

нанесена маркировка схемы подключения, данные

жимов для присоединения внешних проводников -

для расчета выдержки времени срабатывания. Вы-

IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.

ведены переключатель уставок и два светодиода.

5.5 Требования по изоляции реле соответствуют

7.3 Функциональная схема реле приведена на ри-

приведенным в первом разделе требований настоя-

сунке 1 и состоит из следующих узлов:

щего ПС.

- блока питания, включающего трехфазный вып-

5.6 Требования по коммутационной и механичес-

рямитель с балластным элементом В, конденсатор

кой износостойкости соответствуют приведенным

С1, стабилитрон VD1;

в первом разделе требований настоящего ПС.

- трех пороговых элементов - ПЭ1, ПЭ2, ПЭ3;

5.7 Требования к внешним механическим и кли-

- логической схемы ЛС;

матическим воздействующим факторам соответ-

- схемы выдержки времени ВВ;

ствуют приведенным в первом разделе требований

- выходного усилителя VT1, VT2, VD2, VD3, R5,

настоящего ПС.

R6, R7;

5.8 Монтаж, обслуживание и эксплуатация реле

- электромагнитного реле KL1.

разрешается лицам, прошедшим специальную под-

При подаче на реле симметричного трехфазного

готовку и ознакомившимся с данным паспортом.

напряжения допустимой величины с прямым чере-

Монтаж реле должен производиться в обесточен-

дованием фаз, на выходе пороговых элементов ПЭ1,

ном состоянии. Запрещается снимать оболочку с

ПЭ2, ПЭ3 появляются последовательности импуль-

реле, находящихся в работе.

сов с частотой и временным сдвигом, соответству-

5.9 Конструкция реле пожаробезопасна в соот-

ющим частоте и временному сдвигу фазных напря-

ветствии с требованиями ГОСТ 12.1.004-91. Веро-

жений.

ятность возникновения пожара не более значения

Логическая схема ЛС контролирует наличие им-

10^-6 в год.

пульсов на выходе каждого порогового элемента и

5.10 При соблюдении требований эксплуатации

порядок их следования. На выходе ЛС будет при-

и хранения, реле не создает опасность для окружа-

сутствовать последовательность импульсов только

ющей среды и потребителя.

в случае, когда на реле подано трехфазное напряже-

ние допустимой величины с прямым чередованием

6 Сведения об утилизации

фаз. Пороги переключения ПЭ1, ПЭ2, ПЭ3 регули-

6.1 После окончания срока службы реле подле-

руются резисторами R1, R2, R3, соответственно.

жит демонтажу и утилизации. Специальных мер при

Последовательность импульсов с выхода ЛС бло-

демонтаже и утилизации не требуется. Демонтаж и

кирует работу ВВ, что обеспечивает включение

утилизация не требуют специальных приспособле-

выходного электромагнитного реле KL1 и свечение

ний и инструментов. Основным методом утилиза-

светодиода VD3.

ции является разборка изделия. При разборке целе-

При любом недопустимом изменении трехфазно-

сообразно разделить материалы по группам. Из

го напряжения или при изменении порядка чередо-

состава изделия подлежат утилизации черные и

вания фаз на выходе ЛС исчезают импульсы и, по

цветные металлы, пластмассы. Утилизация долж-

истечении выдержки времени, установленной пере-

на проводиться в соответствии с требованиями ре-

ключателем SВ1, появляется сигнал на отключение

гиональных законодательств.

выходного реле KL1. При этом светодиод VD3 по-

гаснет, а VD2 загорится (при пропадании двух или

7 Конструктивное выполнение,

трех фаз - кратковременно).

устройство и работа реле

При помощи резистора R4 производится калиб-

7.1 Конструктивно элементы схемы реле разме-

ровка шкалы уставок выдержки времени (оцифров-

щены на печатной плате, установленной внутри кор-

ки переключателя SВ1).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок 1 - Схема функциональная реле РСН 13-4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Техническое обслуживание

му снижению напряжения в фазе А (R6), в фазе B

(R2) и в фазе C (R4). Расположение резисторов R2,

8.1 Размещение и монтаж

R4, R6 по направлению от лицевой таблички к осно-

Реле предназначено для установки и размеще-

ванию.

ния на заземленной металлоконструкции. Возможна

8.4 Перед включением в работу:

установка реле на реечной металлоконструкции.

- необходимо убедиться в отсутствии механи-

8.2 По конструктивному исполнению реле пред-

ческих повреждений реле, вызванных возможным

назначены для выступающего монтажа относитель-

нарушением правил транспортирования и хранения;

но плоскости установки с креплением двумя винта-

- выставить уставку по выдержке времени;

ми к плоскости или на DIN-рейке.

- проверить параметры по напряжению срабаты-

Реле должно устанавливаться на вертикальной

вания и выдержке времени.

плоскости, рабочее положение в пространстве про-

8.5 В период эксплуатации производятся следу-

извольное (при установке на DIN-рейке - горизон-

ющие виды обслуживания:

тальное). Реле приспособлено для переднего или зад-

- первый профилактический контроль после вклю-

него присоединения внешних проводников. Детали

чения реле в работу;

для присоединения поставляются комплектно с реле.

- профилактический контроль с периодичностью,

Контактные соединения выводов допускают присо-

установленной документами по эксплуатации;

единения к каждому из них до двух медных провод-

- внеплановые контроли, предусмотренные соот-

ников сечением от 0,5 до 1,5 mm² или одного сече-

ветствующими директивными документами по экс-

нием 2,5 mm² и соответствуют второму классу по

плуатации устройств защиты, а также после повреж-

ГОСТ 10434-82.

дений реле, отказов в функционировании и прочее.

8.3 Подготовка к работе

8.6 В объем первого контроля входят:

- внешний осмотр реле;

Схема подключения приведена в приложении Б,

- проверка затяжки винтовых соединений;

реле выпускаются на испол-нение по контролируе-

- испытания изоляции входных и выходных це-

мому напряжению в соответствие с конкретным за-

пей относительно корпуса и между собой;

казом. Перед включением реле не требуется специ-

- проверка функционирования реле на рабочих

альной настройки и регулировки.

уставках.

Уставка выдержки времени реле определяется

8.7 В объем профилактического контроля входят:

по формуле: Т = n, s

(1)

- очистка внутренних частей реле от пыли;

где n = 1, 2, 4, 8, 16, 32 - оцифровки цепей пере-

- внутренний и внешний осмотр реле с проверкой

ключателя уставок;

пайки;

 n - сумма оцифровок замкнутых цепей пере-

- проверка затяжки винтовых соединений;

ключателя уставок (движки переключателя направ-

- проверка изоляции реле;

лены в сторону оцифровок «n»).

- проверка функционирования реле на рабочих

Зеленый светодиод (с маркировкой «U») горит,

уставках.

когда на реле подано номинальное напряжение с пря-

8.8 Объем внеплановых проверок определяется

мым чередованием фаз, при этом контакты выход-

поставленной задачей и характером работ с реле

ного реле находятся в сработанном состоянии.

(устранение повреждения, отказа, замена элементов

В условиях срабатывания реле при значительной

и другое).

несимметрии, трехфазном снижении напряжения или

8.9 Перечень аппаратуры, необходимой для об-

обратном чередовании фаз происходит возврат вы-

служивания реле:

ходных контактов (зеленый светодиод гаснет и за-

- универсальная пробойная установка типа

горается красный с маркировкой «— —»). При даль-

УПУ-1М;

нейшем снижении напряжения гаснет и красный све-

- прибор комбинированный типа Ц-4313;

тодиод.

- миллисекундомер электронный типа Ф 291.

Выключенное положение переключателя уставок

Примечание - Допускается применение других типов

выдержки времени соответствует разомкнутому

приборов с аналогичными параметрами.

состоянию всех цепей переключателя, когда все

8.10 Возможные неисправности и методы их ус-

движки переключателя направлены в сторону, про-

транения

тивоположную от оцифрованных значений «n». Вре-

8.10.1 При появлении признаков неисправности или

мя срабатывания при этом не более 0,1 s.

перегрева реле (резкий запах, дым и т. п.) необходи-

При включении на симметричное напряжение с

мо:

прямым чередованием фаз, превышающее 1,3Uн,

- обесточить изделие;

происходит срабатывание, т.е. загорается красный

- выяснить причины неисправности;

светодиод и возвращается выходное реле. То же

- устранить неисправность.

происходит и при номинальном входном напряжении,

8.10.2 Поиск неисправности должен производить-

если регуляторы уставок R2, R4, R6 полностью вве-

ся персоналом, имеющим навык работы со схема-

дены (движки находятся в крайнем левом положе-

ми, выполненными с использованием микроэлектрон-

нии). В этом случае для приведения реле в работос-

ных приборов.

пособное состояние необходимо выводить R2, R4,

8.10.3 О всех случаях отказов реле необходимо

R6 до погасания красного и загорания зеленого све-

сообщить на завод-изготовитель в установленном

тодиодов, затем выставить уставки по однофазно-

порядке.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А

(обязательное)

Габаритные, установочные, присоединительные размеры реле РСН 13-4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б

(обязательное)

Схема электрическая подключения реле

U_к - контролируемое напряжение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
