РЕЛЕ ВРЕМЕНИ типа РВ-03. Руководство по эксплуатации ИГФР.647537.002 РЭ1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.130

8536 49 000 0

РЕЛЕ ВРЕМЕНИ

типа РВ-03

Руководство по эксплуатации

ИГФР.647537.002 РЭ1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ

Введение

1 Описание и работа реле .

2 Использование по назначению .

3 Техническое обслуживание. .

4 Комплектность .

5 Транспортирование и хранение .

6 Утилизация .

7 Формулирование заказа .

Приложение А. Сведения о содержании цветных металлов в реле РВ-03

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В настоящем руководстве по эксплуатации (РЭ

- верхнее значение относительной влажности ок-

1) содержатся технические данные по эксплуатации

ружающего воздуха 80% при температуре 25°С без

и обслуживанию реле времени типа РВ - 03 (в даль-

конденсации влаги для исполнения УХЛ4 и 98% при

нейшем «реле» или «реле времени»), предназначен-

температуре 35°С для исполнения О4;

ного для потребностей экономики страны, а также

- окружающая среда невзрывоопасная, не содер-

для поставок на экспорт в страны с умеренным (ис-

жащая токопроводящей пыли, агрессивных газов и

полнение УХЛ4) и тропическим (исполнение О4)

паров в концентрациях, разрушающих изоляцию и ме-

климатом.

таллы;

Надежность, долговечность и безопасность реле

- место установки реле должно быть защищено

обеспечиваются не только качеством самого реле,

от попадания брызг воды, масел, эмульсий и других

но и правильным соблюдением режимов и условий

жидкостей, а также прямого воздействия солнечной

эксплуатации, поэтому выполнение всех требований,

радиации;

изложенных в РЭ1, является обязательным.

- для климатического исполнения О4 обеспече-

В связи с тем, что изделие содержит элементы

на стойкость к поражению плесневыми грибами;

микроэлектроники, персонал, работающий с изде-

- механические внешние воздействующие фак-

лием, должен пройти специальный инструктаж и ат-

торы соответствуют группе М7 по ГОСТ 17516.1-90,

тестацию на право выполнения работ с учетом не-

при этом вибрационные нагрузки в диапазоне час-

обходимых мер защиты от воздействия статическо-

тот от 5 до 15 Гц с максимальным ускорением 3 g, в

го электричества.

диапазоне частот от 16 до 100 Гц с максимальным

Инструктаж должен проводиться в соответствии

ускорением 1 g;

с действующим в организации положением.

- многократные ударные нагрузки длительностью

В связи с систематически проводимыми работа-

от 2 до 20 мс с максимальным ускорением 3 g.

ми по совершенствованию конструкции и техноло-

Реле сейсмостойки при воздействии землетрясе-

гии изготовления возможны некоторые расхождения

ний интенсивностью 9 баллов по МSК-64 при уров-

между руководством и поставляемым изделием, не

не установки над нулевой отметкой до 10 м.

влияющие на параметры изделия, на условия его

1.2 Технические характеристики

монтажа и эксплуатации.

Настоящее РЭ1 разработано в соответствии с

1.2.1 Номинальное напряжение переменного тока,

требованиями технических условий ТУ 16-523.577-79

В - 100; 127; 220; 380 (по исполнениям).

и ст.5 ТР ТС 004/2011.

1.2.2 Номинальная частота, Гц - 50.

Реле соответствует требованиям ТР ТС 004/2011

1.2.3 Номинальные диапазоны регулировки уста-

(в части соблюдения ГОСТ 12.2.007.0-75,

вок выдержек времени, с: от 0,15 до 3,0; от 0,5 до

ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014),

10,0; от 1,0 до 20,0.

ТР ТС 020/2011.

1.2.4 Средняя основная погрешность , выражен-

Сведения о содержании цветных металлов при-

ная в процентах от уставки Т, на любой уставке при

ведены в приложении А.

нормальных условиях не превышает величин, рас-

Адрес изготовителя: 428020, Россия, Чувашская

считанных по формуле:

Республика, г. Чебоксары, пр. И. Я. Яковлева, 5.

Тел.: +7(8352) 39-52-65, факс: +7(8352) 62-72-31.

E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.

Т_макс

Дата изготовления реле указывается в этикетке

= ±(а + в

(1)

ИГФР.647537.002 ЭТ.

1 ОПИСАНИЕ И РАБОТА РЕЛЕ РВ-03

где а и в - коэффициенты;

1.1 Назначение

Т_макс - максимальная уставка номинального диа-

пазона, с;

1.1.1 Реле времени предназначено для использо-

Для исполнения (0,15 - 3) с

а = 3, в = 0,8,

вания в схемах устройств релейной защиты и авто-

то же

(0,5 - 10) с

а = 3, в = 0,6,

матики энергетических систем для получения вы-

(1 - 20) с

а = 3, в = 0,5.

держек времени на возврат после отключения на-

пряжения питания на переменном оперативном токе.

1.2.5 Класс точности реле - а/в.

1.1.2 Реле предназначено для работы в следую-

1.2.6 Дополнительная погрешность выдержек

щих условиях:

времени от изменения напряжения питания в диапа-

- высота над уровнем моря не более 2000 м;

зоне от 0,8 до 1,1 номинального не превышает ±1,5%

- установка на вертикальной плоскости с допус-

от уставки ±10 мс.

тимыми отклонениями до 5° в любую сторону;

1.2.7 Дополнительная погрешность выдержек

- верхнее предельное рабочее значение темпе-

времени от изменения температуры в допустимом

ратуры окружающего воздуха плюс 55°С;

диапазоне составляет ±0,75% на каждые 5°С изме-

- нижнее предельное рабочее значение темпе-

нения температуры относительно значений выдер-

ратуры окружающего воздуха минус 40°С без вы-

жек времени при температуре 20°С.

падения инея и росы для исполнения УХЛ4 и минус

1.2.8 Разброс выдержек времени не превыша-

10°С для исполнения О4;

ет величин, указанных в таблице1.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 1

Разброс, %, не более

Исполнение

при нормальных

в диапазоне рабочих

реле на диапазон

условиях

температур и напряжений

уставок, с

мин.

макс.

мин.

макс.

уставка

1,5

0,15 - 3

10,0

12,0

2,0

1,5

0,5 - 10

7,5

10,0

2,0

1 - 20

5,0

1,5

7,0

2,0

1.2.9 Время размыкания размыкающих контак-

се напряжения питания от номинальной величины до

тов реле при подаче номинального напряжения пи-

нуля не более 0,05 с.

тания не превышает 0,025 с.

1.2.12 Время повторной готовности реле к воз-

1.2.10 Время замыкания замыкающего контакта

врату с заданной выдержкой времени при дополни-

без нормируемой выдержки времени при подаче но-

тельной погрешности 3% не более 0,1 с.

минального напряжения питания не превышает 0,03 с.

1.2.13 Коммутационная способность (а) и изно-

1.2.11 Время размыкания замыкающего контак-

состойкость ( б, в) контактов реле указаны в таб-

та без нормируемой выдержки времени при сбро-

лице 2.

Таблица 2

Вариант нагрузки

Параметр

а)

б)

в)

Отключаемая мощность:

в цепях постоянного тока, Вт

0,02

с постоянной времени, с, не более

0,02

150

в цепях переменного тока, ВА

250

100

При коэффициенте мощности, не менее

0,4

Ток постоянный, А

- включения

0,25

– отключения

0,25

Ток переменный, А

- включения

2,5

0,75

– отключения

0,75

Количество циклов, тыс.

1000

1600

Механическая износостойкость не менее 6,3 млн.

Количество импульсов при испытаниях - по три

циклов.

разной полярности. Длительность интервала между

1.2.14 Электрическая изоляция реле в холодном

импульсами не менее 5 с.

состоянии выдерживает без пробоя и перекрытия

1.2.17 Требования по электромагнитной совмес-

между независимыми токоведущими цепями и меж-

тимости соответствуют ТР ТС 020/2011, ГОСТ Р

ду токоведущими цепями и металлическими час-

51317.6.5-2006.

тями оболочки реле испытательное переменное на-

1.2.17.1 Реле устойчиво к воздействию им-

пряжение 2000 В (эффективное значение) частоты

пульсного высокочастотного испытательного на-

50 Гц в течение 1 мин. в нормальных климатичес-

пряжения, при степени жесткости испытаний 3 по

ких условиях. Замыкающиеся либо размыкающиеся

ГОСТ Р 51317.4.12-99, представляющего собой за-

в процессе работы цепи контактов реле выдержива-

тухающие колебания частотой (1 ± 0,1) МГц, мо-

ют в течение 1 мин. испытательное напряжение 500

дуль огибающей которых уменьшается на 50% от-

В (эффективное значение) частоты 50 Гц.

носительно максимального значения после трех-

1.2.15 Потребляемая мощность реле при номи-

шести периодов.

нальном значении напряжения питания в длитель-

Частота повторения импульсов высокочастотно-

ном режиме не более 3 ВА.

го сигнала (400 ± 40)Гц.

1.2.16 Изоляция реле между токоведущими элек-

Внутреннее сопротивление источника высокоча-

трически не связанными частями реле, а также

стотного сигнала (200 ± 20) Ом.

между ними и металлическими частями корпуса

Продолжительность испытаний от 2 до 2,2 с.

выдерживает импульсное испытательное напряже-

Наибольшее значение импульсов при подключе-

ние со следующими параметрами:

нии источника сигнала реле по схеме «провод-зем-

- амплитуда импульса - (4 - 4,5) кВ;

ля» составляет (2,5 ± 0,25) кВ, при подключении по

- длительность фронта импульса - (1,2·10^-6+0,36 ·10^-6) с;

схеме «провод-провод» - (1,0 ± 0,1) кВ.

- длительность среза импульса -(50·10^-6± 10·10^-6) с;

1.2.17.2 Реле соответствует критерию качества

– энергия импульса (0,5 ± 0,05) Дж.

функционирования А по устойчивости к воздействию:

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) Переднее присоединение

б) Заднее присоединение

Размеры без предельных отклонений максимальные.

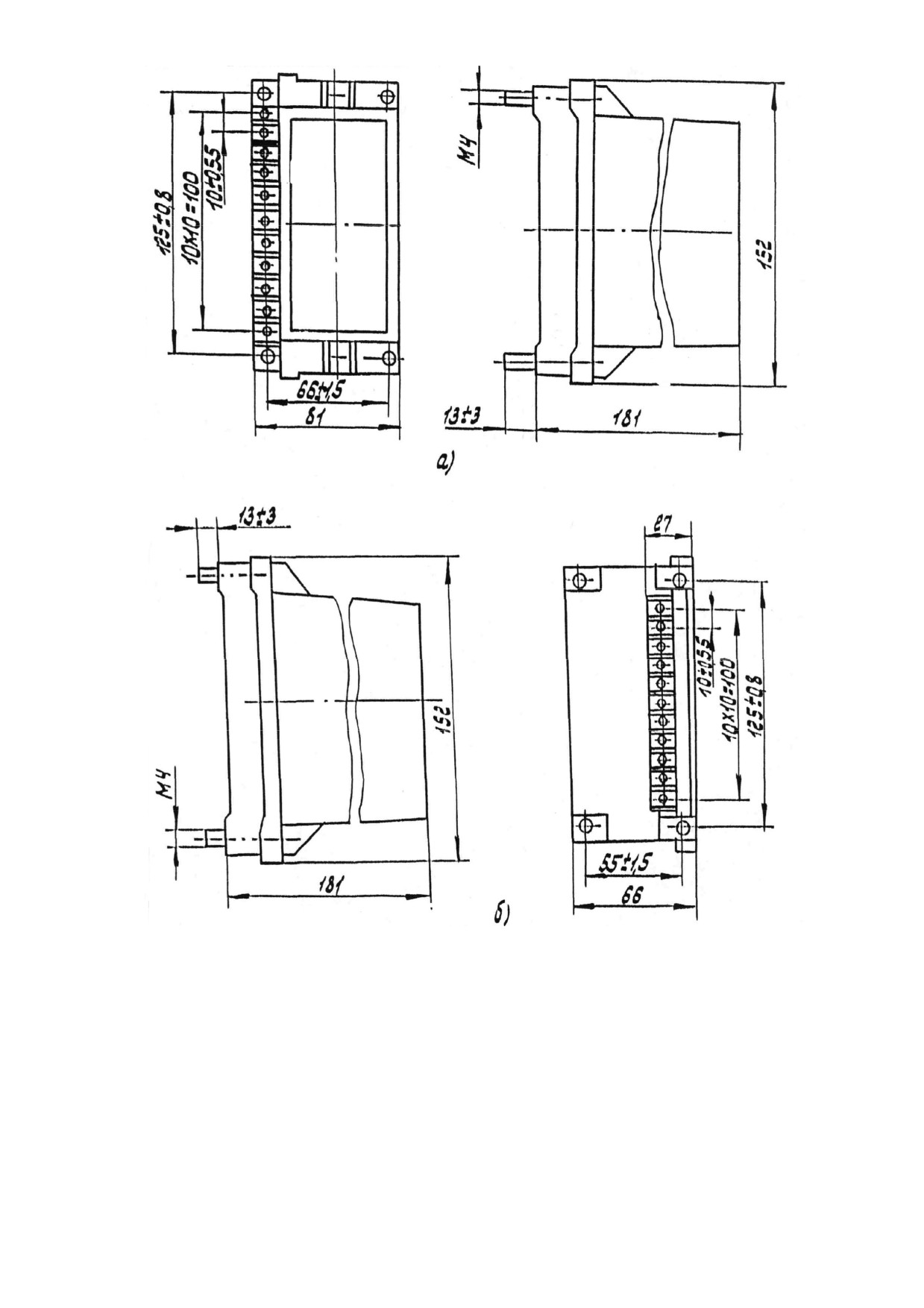

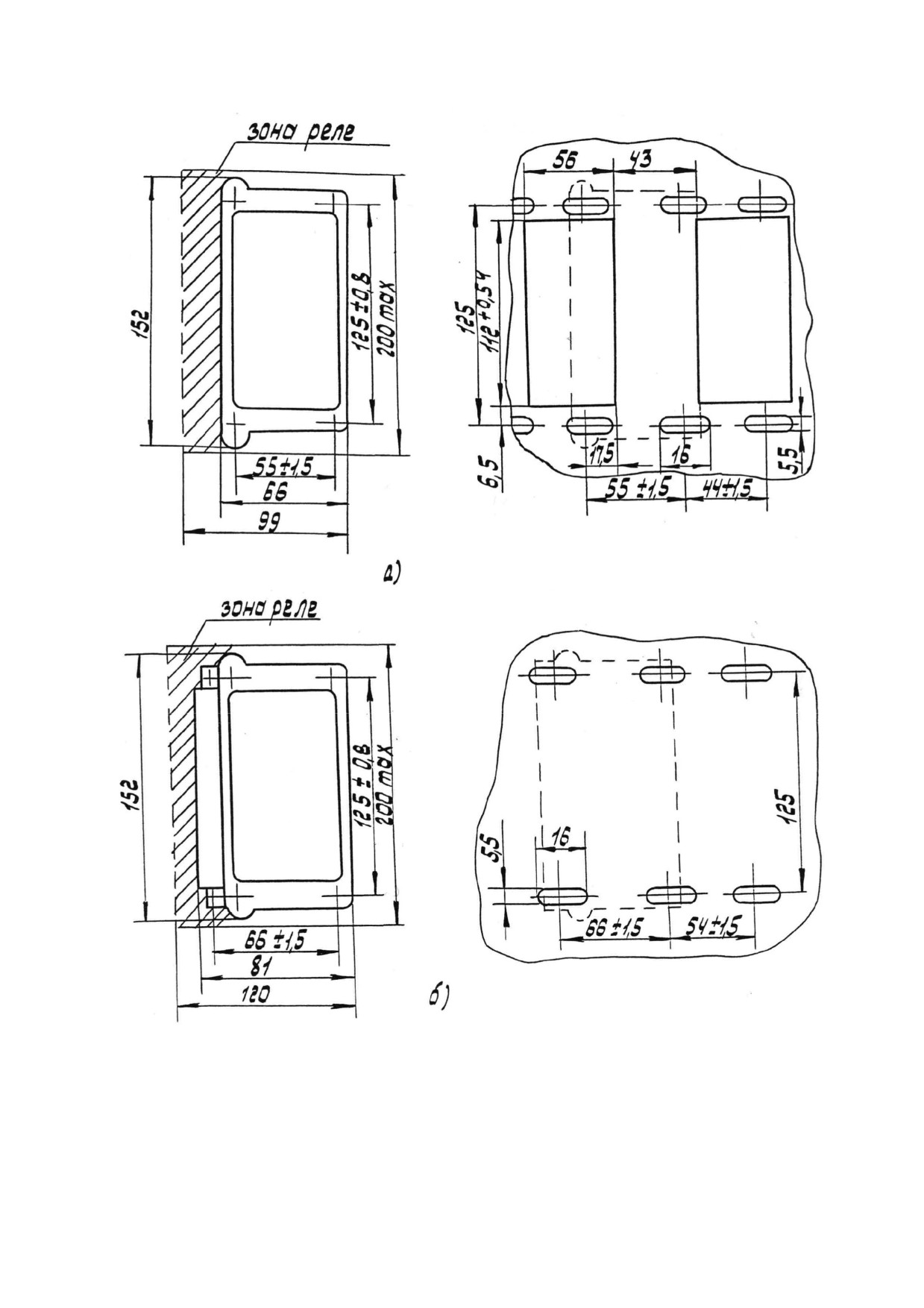

Рисунок 1 - Габаритные, установочные, присоединительные размеры реле.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

БП - блок питания

ВО1, ВО2 - органы выдержки времени

РУ1, РУ2 - регуляторы уставок

НО1, НО2 - органы накопления энергии для исполнительных органов ИО1, ИО2

ИО1, ИО2 - исполнительные органы (двустабильные реле)

ИО3 - мгновенный исполнительный орган (одностабильное реле)

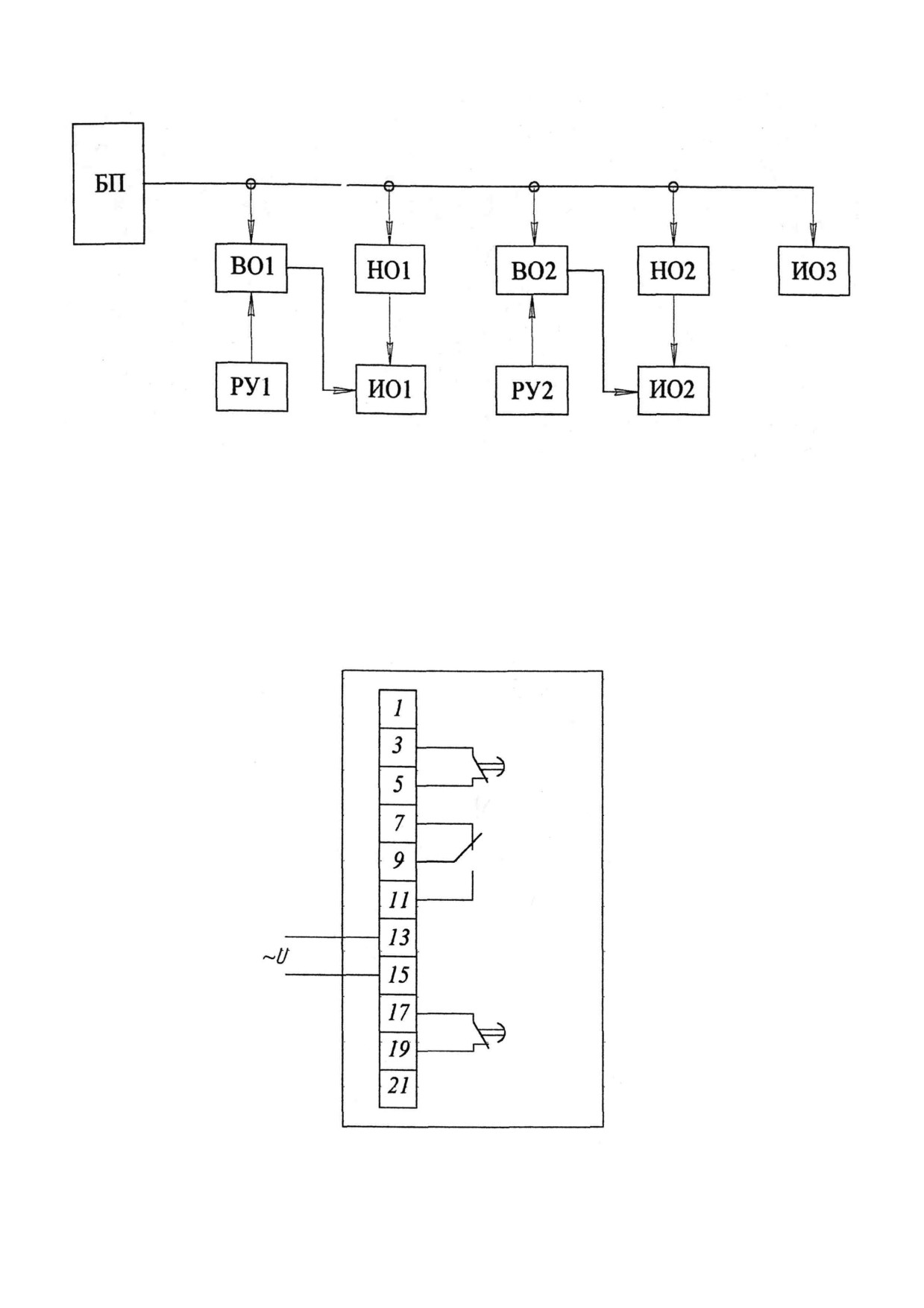

Рисунок 2 - Структурная схема реле

Рисунок 3 - Схема электрическая подключения реле

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) наносекундных импульсных помех для степе-

1.4 Устройство и работа

ни жесткости испытаний 2 по ГОСТ 30804.4.4-2013:

1.4.1 Структурная схема реле приведена на ри-

- по цепи питания - 1 кВ;

сунке 2. Блок питания (БП) служит для гальваничес-

- по выходным цепям - 1 кВ;

кой развязки; обеспечения уровней напряжения, не-

б) микросекундных импульсных помех большой

обходимых для работы схемы, срабатывания испол-

энергии для степени жесткости испытаний 2 по СТБ -

нительных органов и приведения в исходное состоя-

МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99):

ние органов выдержки времени.Органы выдержки

- по схеме «провод-провод» - 0,5 кВ;

времени (ВО1, ВО2) совместно с регуляторами ус-

- по схеме «провод-земля» - 1 кВ;

тавок (РУ1 и РУ2) обеспечивают выдержку време-

в) электростатических разрядов для степени же-

ни на возврат исполнительных органов ИО1 и ИО2.

сткости испытаний 3 по ГОСТ 30804.4.2-2013:

Регуляторы уставок обеспечивают регулировку

- при контактном разряде - 6 кВ;

уставки в пределах выбранного диапазона.

- при воздушном разряде - 8 кВ;

Органы накопления энергии (НО1 и НО2) для ис-

г) кондуктивных помех в полосе частот от 0 до

полнительных органов ИО1 и ИО2 запасают энер-

150 Гц для степени жесткости испытаний 3 по ГОС-

гию для их возврата в исходное состояние.

Т Р 51317.4.16-2000;

Исполнительный орган ИО3 подключен непосред-

д) магнитного поля промышленной частоты для

ственно на БП.

степени жесткости испытаний 4 по ГОСТ IEC 61000-

1.4.2 Схема электрическая подключения реле

4-8-2013 (ГОСТ Р 50648-94);

приведена на рисунке 3.

е) радиочастотного электромагнитного поля для

1.5 Маркировка

степени жесткости испытаний 3 по ГОСТ 30804.4.3-

1.5.1 Реле должно иметь маркировку в соответ-

2013;

ствии со ст.5 ТР ТС 004/2011, ГОСТ 18620-86 и кон-

ж) кондуктивных помех, наведенных радиочас-

структорской документацией.

тотными электромагнитными полями, для степени

1.5.2 Маркировка транспортной тары соответ-

жесткости испытаний 3 по СТБ IEC 61000-4-6-2011

ствует ГОСТ 14192-77.

(ГОСТ Р 51317.4.6-99).

1.2.18 Средняя наработка на отказ, определяе-

1.6 Упаковка

мая временем пребывания реле под напряжением в

1.6.1 Консервации реле не подлежит.

течение срока службы, не менее 8000 ч.

1.6.2 Упаковывание реле должно производиться

1.2.19 Безотказная наработка при нагрузке на

по ГОСТ 23216-78 для условий хранения и транс-

контакты по варианту «а» таблицы 2 - 25 ·10³ цик-

портирования, допустимых сроков сохраняемости,

лов включений-отключений (ВО).

указанных в разделе «Транспортирование и хране-

1.2.20 Гамма-процентный ресурс (90%) по ком-

ние».

мутационной износостойкости при нагрузке на кон-

1.6.3 Сочетание видов и вариантов транспортной тары

такты по варианту «а» таблицы 2 не менее 1,0 · 10⁶

с типами внутренней упаковки по ГОСТ 23216-78.

циклов ВО. Установленный ресурс при этом должен

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

быть не менее 5 · 10⁵ циклов ВО.

1.2.21 Гамма-процентный (90%) срок сохраняе-

2.1 Эксплуатационные ограничения

мости реле при хранении в отапливаемом помеще-

2.1.1 Условия эксплуатации и режим работы со-

нии в упаковке изготовителя должен быть не менее

ответствуют приведенным в первом разделе требо-

шести лет.

ваниям настоящего РЭ1.

1.2.22 Гамма-процентный (90%) срок службы

реле должен быть не менее 12 лет.

2.2 Подготовка к использованию

1.2.23 Среднее время восстановления работо-

2.2.1 Сняв упаковку, необходимо убедиться в от-

способного состояния - не более 3 ч.

сутствии механических повреждений реле, вызван-

1.3 Конструктивное выполнение

ных возможным нарушением правил транспортиро-

вания.

1.3.1 Реле выпускаются в корпусе «СУРА» I га-

2.2.2 Реле выпускаются полностью отрегулиро-

барита несъемного исполнения в соответствии с

ванными и испытанными, поэтому перед включени-

ГОСТ 12434-83.

ем в работу необходимо лишь выставить рабочие

Все элементы реле смонтированы внутри корпу-

уставки согласно 2.2.3 с помощью переключателей

са, состоящего из основания (цоколя) и съемного

на реле и проверить параметры функционирования

прозрачного кожуха.

реле на этих уставках.

На цоколе реле установлена металлическая ско-

2.2.3 Рабочие уставки выставляются на реле в

ба с укрепленными на ней тремя выходными реле и

следующем порядке:

трансформатором, к которому прикреплены две пла-

1) расчетным путем определить переключатели,

ты с полупроводниковыми и иными элементами и

которые должны быть в выступающем положении,

переключателями уставок, а также лицевая таблич-

исходя из формулы:

ка.

1.3.2 Реле имеет на выходе один переключаю-

Т = (Т_м

(2)

ин +), с,

щий контакт без нормируемой выдержки времени,

где Т - рабочая уставка;

по одному размыкающему контакту на выходах каж-

Т_мин - минимальная уставка реле;

дой из двух цепей с независимо регулируемой вы-

 - сумма чисел на шкале уставок у головок

держкой времени на замыкание после отключения

переключателей, шлицы под отвертку которых ус-

напряжения питания.

тановлены горизонтально;

1.3.3 Подсоединение реле к внешним цепям осу-

2) в соответствии с результатами расчета приве-

ществляется с помощью винтовых зажимов.

сти переключатели в заданное положение.

1.3.4 Габаритные, установочные, присоедини-

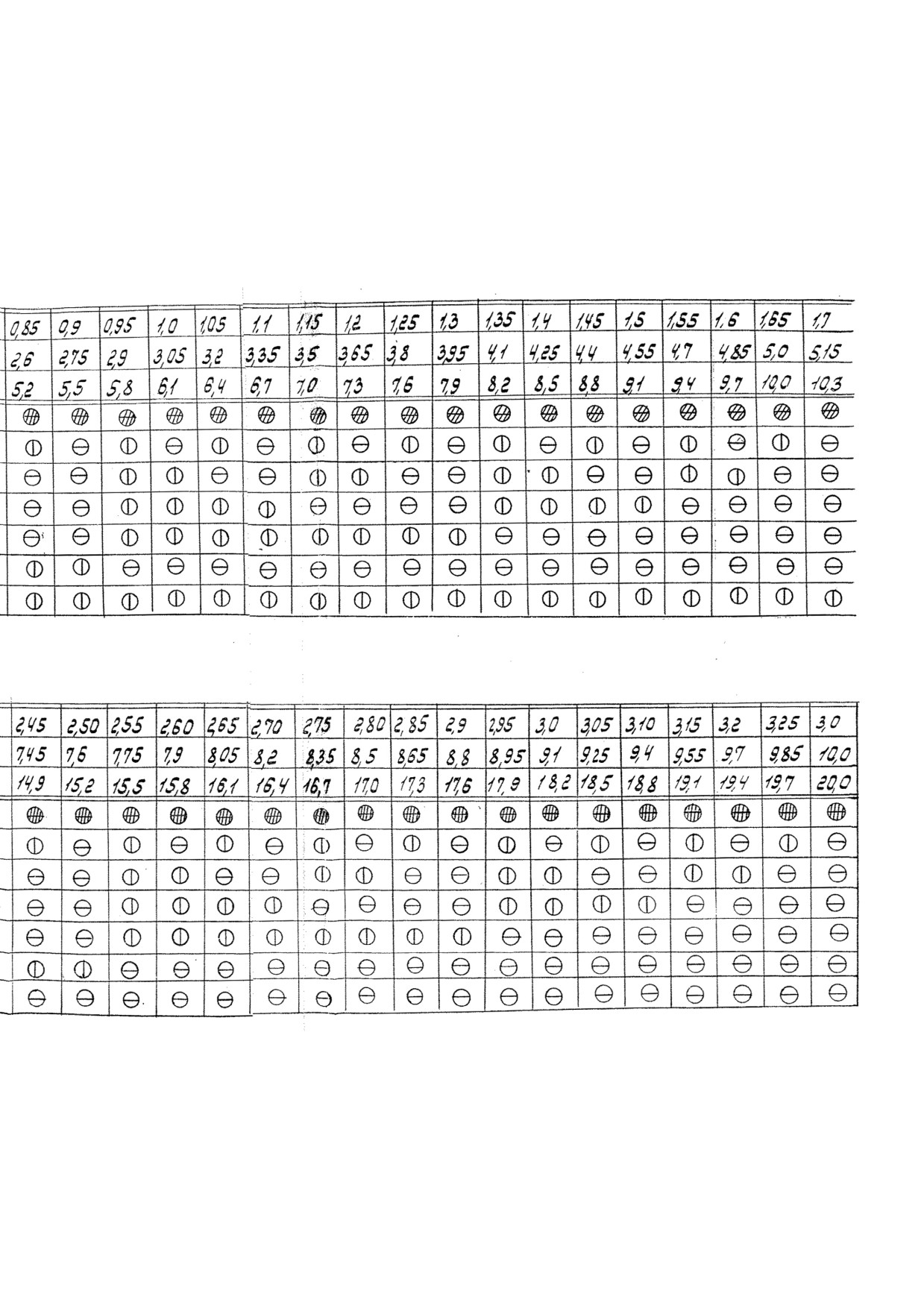

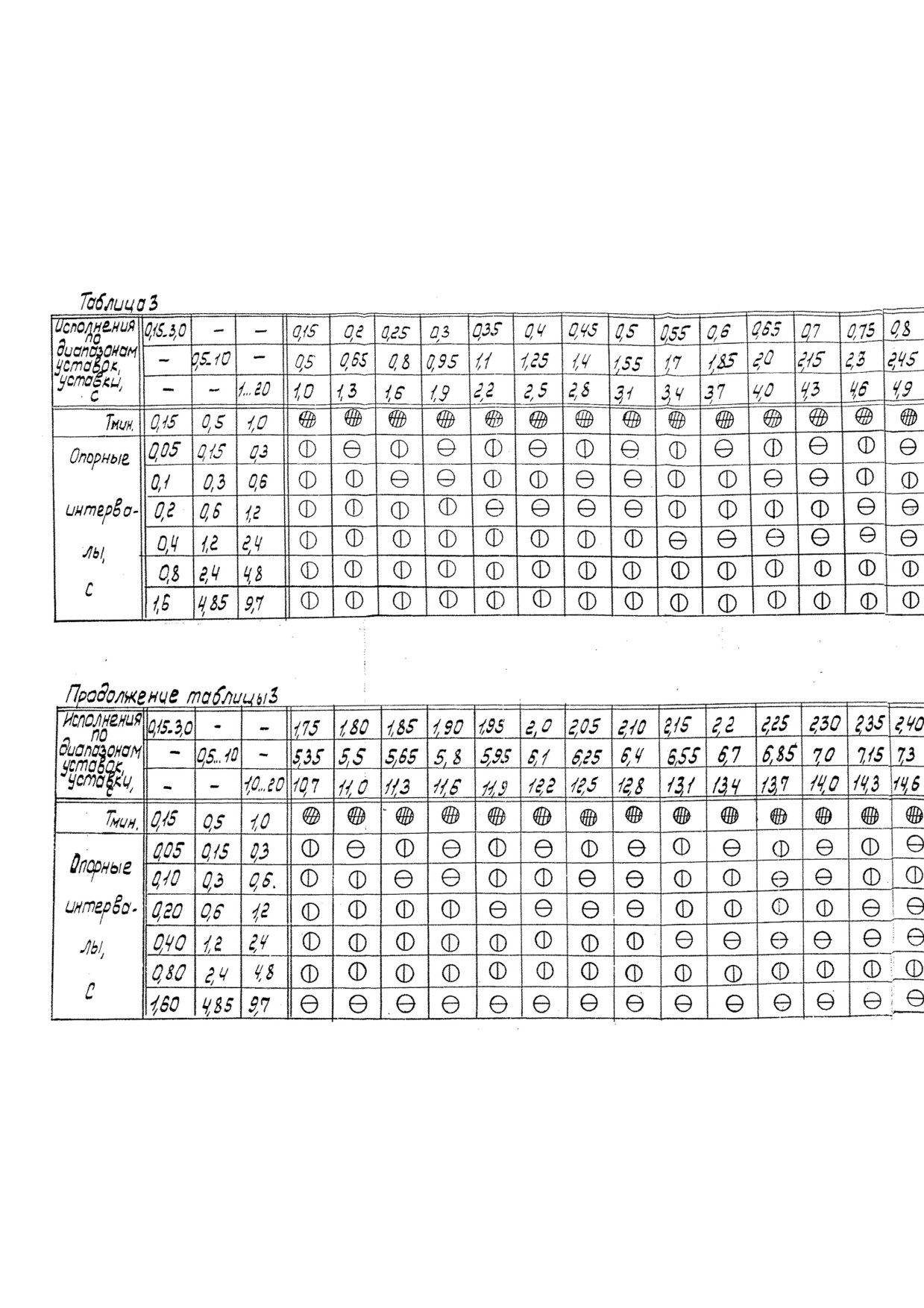

Положение кнопок переключателей, соответству-

тельные размеры приведены на рисунке 1.

ющие всем возможным уставкам для всех испол-

1.3.5 Масса реле не более 1,2 кг.

нений реле, приведены в таблице 3.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2.3 Использование изделия

2.3.1 Реле приспособлены для переднего или заднего присоединения внешних проводников.

Комплекты деталей переднего и заднего присоединения приведены в таблице 4.

Таблица 4

Количество, шт.

Наименование

для переднего присоединения

для заднего присоединения

УХЛ4

О4

УХЛ4

О4

1.Винты

М4-6gх50.58.С.016

М4-6gх50.58.С.026

2.Гайки

М4.5.С.016

М4.5.С.026

3.Шайбы ГОСТ 10450-78

С.4.01.10.016

С.4.01.10.0115

4.Шайбы ГОСТ 6402-70

4.65Г.016

4.65Г.0115

2.3.2 Реле предназначены для установки на вер-

сти проверку основных параметров с использовани-

тикальной панели и крепления к панели с толщиной

ем внешних приборов.

фасадного листа (угольника и т.п.) не более 5 мм.

3.1.3 При эксплуатации необходимо придержи-

Зона реле и пробивка отверстий под установку

ваться следующих правил:

приведены на рисунке 4.

а) не допускается чистить контакты наждач-

Рабочее положение в пространстве - на вер-

ной бумагой или другим абразивным материалом;

тикальной плоскости допустимыми отклонениями

б) необходимо предохранять реле от попадания

до 5° в любую сторону.

металлической стружки под кожух реле, поскольку

2.3.3 Место установки реле должно быть защи-

в конструкции реле используются постоянные маг-

щено от попадания воды, масел, эмульсий, от непос-

ниты;

редственного воздействия солнечной радиации.

в) после отключения напряжения питания прикос-

2.4 Возможные неисправности и методы их

новение к токоведущим частям, расположенным под

устранения

кожухом реле, допускается только после возврата

2.4.1 Неисправности в реле могут возникнуть при

подвижных систем выходных реле в исходное со-

нарушении условий транспортирования и хранения.

стояние, обеспечивающего разряд накопительных

конденсаторов.

2.4.2 При появлении признаков неисправности или

перегрева реле (резкий запах, дым и т.п.) необхо-

3.2 Правила безопасности

димо:

3.2.1 Требования безопасности соответствуют

- обесточить реле;

ТР ТС 004/2011.

- выяснить причины неисправности;

3.2.2 По способу защиты человека от поражения

- устранить неисправность.

электрическим током реле соответствует классу «О»

2.4.3 О всех случаях отказов реле необходимо

по ГОСТ12.2.007.0-75.

сообщить на завод-изготовитель в установленном

3.2.3 Конструкция реле обеспечивает безопас-

порядке.

ность обслуживания в соответствии с

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ГОСТ12.2.007.6-75.

3.2.4 Степень защиты оболочки реле от прикос-

3.1 Общие указания

новения к токоведущим частям и попадания внутрь

3.1.1 Техническое обслуживание реле допускает-

твердых посторонних тел - IР 40, а контактных

ся осуществлять эксплуатационным персоналом,

зажимов для присоединения внешних прооводников

прошедшим специальную подготовку, имеющим

- IР 00 по ГОСТ 14254-2015, ГОСТ14255-69.

аттестацию на право выполнения работ.

3.2.5 Требования по изоляции реле соответству-

3.1.2 Техническое обслуживание реле включает:

ют приведенным в первом разделе требований на-

периодический внешний осмотр, и при необходимо-

стоящего РЭ1.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

а) для заднего присоединения внешних проводников

б) для переднего присоединения внешних проводников

Рисунок 4 - Зона реле и пробивка отверстий под установку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.2.6 Требования по коммутационной и механи-

4 Комплектность

ческой износостойкости соответствуют приведен-

4.1 В комплект поставки входят:

ным в первом разделе требований настоящего РЭ1.

1) реле - 1 шт.;

3.2.7 Требования к внешним механическим и кли-

2) составные части:

матическим воздействующим факторам соответ-

- комплект деталей для крепления реле и при-

ствуют приведенным в первом разделе требований

соединения внешних проводников - 1 шт.;

настоящего РЭ1.

- запасные части (только для экспортного испол-

3.2.8 Монтаж и обслуживание реле должны про-

нения) по требованию заказчика, содержание комп-

изводиться при обесточенном состоянии. Запреща-

лекта которых приведено в таблице 5. Необходи-

ется снимать кожух с реле, находящегося в работе.

мость поставки запасных частей и количество их

3.2.9 Конструкция реле пожаробезопасна в соот-

комплектов должны указываться в заказе;

ветствии с требованиями ГОСТ 12.1.004-91.

3) эксплуатационная документация:

3.2.10 При соблюдении требований эксплуатации

- этикетка - 1 экземпляр;

и хранения в соответствии с настоящим РЭ1, реле

- руководство по эксплуатации - 1 экземпляр на

не создает опасность для окружающей среды и по-

партию, поставляемую в один адрес, если иное не

требителя.

оговорено в заказе.

Таблица 5

Для экспорта в страны

с умеренным климатом

с тропическим климатом

Наименование

Кол-во, шт.

Обозначение

РВ-03 УХЛ4

РВ-03

1. Винт

БКЖИ.758151.025-20

БКЖИ.758151.125-20

2. Шайба

БКЖИ.758491.025

БКЖИ.758491.025-01

5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Условия транспортирования, хранения и допустимые сроки сохраняемости реле в упаковке до ввода

в эксплуатацию приведены в таблице 6.

Таблица 6

Обозначение условий транспортирования

в части воздействия

Допустимый срок

Обозначение

климатических

сохраняемости

Вид поставок

механических

условий хранения

факторов, такие как

в упаковке

факторов

по ГОСТ 15150-69

условия хранения

поставщика, годы

по ГОСТ 23216-78

по ГОСТ 15150-69

1. Для потребностей

экономики страны (кроме

районов Крайнего Севера и

5 (ОЖ4)

1 (Л)

приравненных к ним мест-

ностей по ГОСТ 15846-2002)

2. Для экспорта в

макроклиматические районы

Л;С

5 (ОЖ4)

1 (Л)

с умеренным климатом

3. Для экспорта в

макроклиматические районы

6 (ОЖ2)

3 (Ж3)

с тропическим климатом

4. Для потребностей

экономики страны в районы

Крайнего Севера и

5 (ОЖ4)

2 (С)

приравненные к ним мест-

ности по ГОСТ 15846-2002

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.2 Нижнее значение температуры окружающе- лизации не требуется. Демонтаж и утилизация не тре-

го воздуха при транспортировании и хранении минус буют специальных приспособлений и инструментов.

50°С.

6.2 Основным методом утилизации является раз-

5.3 Транспортирование упакованных изделий мо-

борка изделия. При разборке целесообразно разде-

жет производиться любым видом закрытого транс-

лять материалы по группам. Из состава реле под-

порта, предохраняющим их от воздействия солнеч-

лежат утилизации черные и цветные металлы. Чер-

ной радиации, атмосферных осадков и пыли, с со-

ные металлы при утилизации необходимо разделять

блюдением мер предосторожности против механи-

на сталь конструкционную и электротехническую, а

ческих воздействий.

цветные металлы - на медные и алюминиевые спла-

6 УТИЛИЗАЦИЯ

вы.

6.1 После окончания установленного срока служ-

6.3 Утилизация должна производиться в соот-

бы изделие подлежит демонтажу и утилизации. Спе-

ветствии с требованиями региональных законода-

циальных мер безопасности при демонтаже и ути-

тельств.

7 Формулирование заказа

Структура условного обозначения реле

Р - В - 03 - Х - 4

реле

времени

порядковый номер

разработки

УХЛ или 0 - климатическое

исполнение по ГОСТ 15150-69

категория размещения

по ГОСТ 15150-69

При формулировании заказа необходимо указать:

них проводников при заказе и в документации дру-

- наименование и тип реле;

гого изделия:

- климатическое исполнение и категорию разме-

а) для потребностей экономики страны:

щения;

«Реле времени типа РВ-03 УХЛ4, 220 В, 10с,

- номинальное напряжение, В;

присоединение переднее, ТУ 16-523.577-79»;

- максимальную выдержку времени, с;

б) для поставок на экспорт в страны с умерен-

- род присоединения внешних проводников (пе-

ным климатом:

реднее или заднее);

«Реле времени типа РВ-03 УХЛ4, 220 В, 10с,

- номер технических условий;

экспорт, присоединение переднее, ТУ 16-523.577-79»;

- необходимость поставки и количество экземп-

ляров РЭ1;

в) для поставок на экспорт в страны с тропичес-

- необходимость поставки и количество запасных

ким климатом:

частей (для поставок на экспорт). Пример записи

«Реле времени типа РВ-03 О4, 220 В, 10с,

обозначения реле с передним присоединением внеш- экспорт, присоединение переднее, ТУ 16-523.577-79».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А

(обязательное)

Сведения о содержании цветных металлов в реле РВ-03

Таблица А.1

Суммарная масса цветных

Наименование металла и сплава

металлов, содержащихся в

изделии, кг

Медь и сплавы на медной основе

0,167

Олово и оловянно-свинцовые сплавы

0,043

Алюминий и алюминиевые сплавы

0,003

///////////////////////////////////////
