РЕЛЕ ДИФФЕРЕНЦИАЛЬНЫЕ серии РНТ. Руководство по эксплуатации ИАЕЖ.647463.002 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.150

8536 49 000 0

РЕЛЕ ДИФФЕРЕНЦИАЛЬНЫЕ

серии РНТ

Руководство по эксплуатации

ИАЕЖ.647463.002 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СОДЕРЖАНИЕ

Введение.

1 Описание и работа .

1.1 Назначение изделия

1.2 Технические характеристики .

1.3 Состав изделия .

1.4 Устройство и работа .

1.5 Маркировка и пломбирование

1.6 Упаковка .

2 Использование по назначению .

2.1 Эксплуатационные ограничения

2.2 Подготовка к использованию .

3 Техническое обслуживание

3.1 Общие указания .

3.2 Порядок технического обслуживания изделия .

3.3 Проверка работоспособности изделия

3.4 Возможные неисправности и методы их устранения

3.5 Правила безопасности .

3.6 Организация эксплуатационных проверок .

4 Комплектность

5 Транспортирование и хранение .

6 Утилизация .

7 Формулирование заказа .

Приложение А (обязательное)

Сведения о содержании цветных

металлов .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ!

Реле соответствует требованиям ГОСТ 12434-83;

ТР ТС 004/2011(в части соблюдения ГОСТ 12.2.007.0-75,

До изучения руководства реле не включать!

ГОСТ 12.2.007.6-93, ГОСТ IEC 60947-1-2014).

Настоящим руководством по эксплуатации (РЭ)

Сведения о содержании цветных металлов при-

следует руководствоваться при изучении, монтаже

ведены в приложении А.

и эксплуатации реле дифференциальных типов РНТ-

Адрес изготовителя : 428020, Российская Фе-

565 УХЛ4, РНТ-565 О4, РНТ-566 УХЛ4, РНТ-566

дерация, Чувашская Республика, г.Чебоксары, пр.

О4, РНТ-566/2 УХЛ4, РНТ-566/2 О4, РНТ-567 УХЛ4,

И.Я. Яковлева, 5.

РНТ-567 О4, РНТ-567/2 УХЛ4, РНТ-567/2 О4 (в

E-mail: cheaz@cheaz.ru : http://www.cheaz.ru /.

дальнейшем именуемых «реле» или реле типов РНТ-

Дата изготовления реле указывается в этикетке.

565, РНТ-566, РНТ-566/2, РНТ-567, РНТ-567/2), пред-

Структура условного обозначения реле :

назначенных для потребностей экономики страны и

РНТ - реле с насыщающимся трансформатором;

для поставок на экспорт в страны с умеренным кли-

ХХХ/Х - условный номер разработки (565, 566,

566/2, 567, 567/2);

матом (исполнение «УХЛ4») и в страны с тропичес-

Х4 - условное обозначение вида климатического ис-

ким климатом (исполнение «О4»).

полнения и категория размещения по ГОСТ 15150-69

Надежность и долговечность реле обеспечивает-

(УХЛ4 - для потребностей экономики страны, О4 -

ся не только качеством самого реле, но и правиль-

общеклиматическое).

ным соблюдением режимов и условий эксплуатации,

В связи с систематически проводимыми рабо-

поэтому выполнение всех требований, изложенных

тами по совершенствованию конструкции и техно-

в РЭ, является обязательным.

логии изготовления возможны некоторые расхожде-

Настоящее РЭ разработано в соответствии с тре-

ния между руководством по эксплуатации и постав-

бованиями технических условий ТУ 16-523.464-74

ляемым изделием, не влияющие на параметры из-

и статьи 5 ТР ТС 004/2011 .

делия, на условия его монтажа и эксплуатации.

1 Описание и работа

паров в концентрациях, разрушающих изоляцию и

металлы;

1.1 Назначение изделия

е) место установки защищено от попадания брызг

1.1.1 Реле типа РНТ-565 предназначены для диф-

масел, воды, эмульсий, а также от прямого воздей-

ференциальной защиты одной фазы силовых транс-

ствия солнечной радиации;

форматоров и генераторов переменного тока.

ж) рабочее положение в пространстве - вертикаль-

Реле типов РНТ-566 и РНТ-566/2 предназначены

ное с отклонением не более 5° в любую сторону;

для дифференциальной защиты одной фазы силовых

- исполнение О4:

трансформаторов при значительной разнице вторич-

а) нижнее предельное рабочее значение темпера-

ных токов, подаваемых на реле (при применении

туры окружающего воздуха - минус 10°С (без вы-

трансформаторов тока с номинальным вторичным

падения инея и росы) ;

током 1 и 5 А).

б) верхнее значение относительной влажности

Реле типов РНТ-567 и РНТ-567/2 предназначены

воздуха 98 % при 35 °С (без конденсации влаги) ;

для дифференциальной защиты шин.

г) обеспечена стойкость к поражению плесневы-

Номинальное значение климатических факторов

ми грибами.

по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Остальные факторы такие же, как и для исполне-

Реле предназначены для работы в следующих

ния УХЛ4.

условиях :

1.1.2 Реле смонтированы на механически проч-

- исполнение УХЛ4 :

ном цоколе и защищены оболочкой от внешних воз-

а) верхнее предельное рабочее значение темпе-

действий. Оболочка имеет степень защиты IP40,

ратуры окружающего воздуха плюс 55 °С ;

выводы реле - IP00 по ГОСТ 14255-69.

б) нижнее предельное рабочее значение темпе-

1.1.3 Группа механического исполнения реле в

ратуры окружающего воздуха - минус 20 °С (без

части воздействия механических факторов внешней

выпадения инея и росы);

среды ВВФ М39 при степени жесткости 8 по ГОСТ

в) высота над уровнем моря не более 2000 м;

17516.1-90. При этом реле устойчивы к вибрацион-

г) верхнее значение относительной влажности

ным нагрузкам в диапазоне частот от 10 до 100 Гц с

воздуха

80 % при температуре 25 °С (без конден-

максимальным ускорением 0,25 g.

сации влаги);

Реле сейсмостойки при воздействии землетрясе-

д) окружающая среда невзрывоопасная, не содер-

ний интенсивностью семь баллов по МSK-64 при

жащая токопроводящей пыли, агрессивных газов и

уровне установки над нулевой отметкой до 10 м.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2 Технические характеристики

1.2.7 Механическая износостойкость реле не ме-

нее 10 000 срабатываний, в том числе коммутаци-

1.2.1 Основные параметры :

онная износостойкость - не менее 1250 срабатыва-

-магнитодвижущая сила срабатывания реле

ний с нагруженными контактами в соответствии с

(AWср.о) равна (100 ± 5) А.

1.2.6.

Примечание - Под магнитодвижущей силой сра-

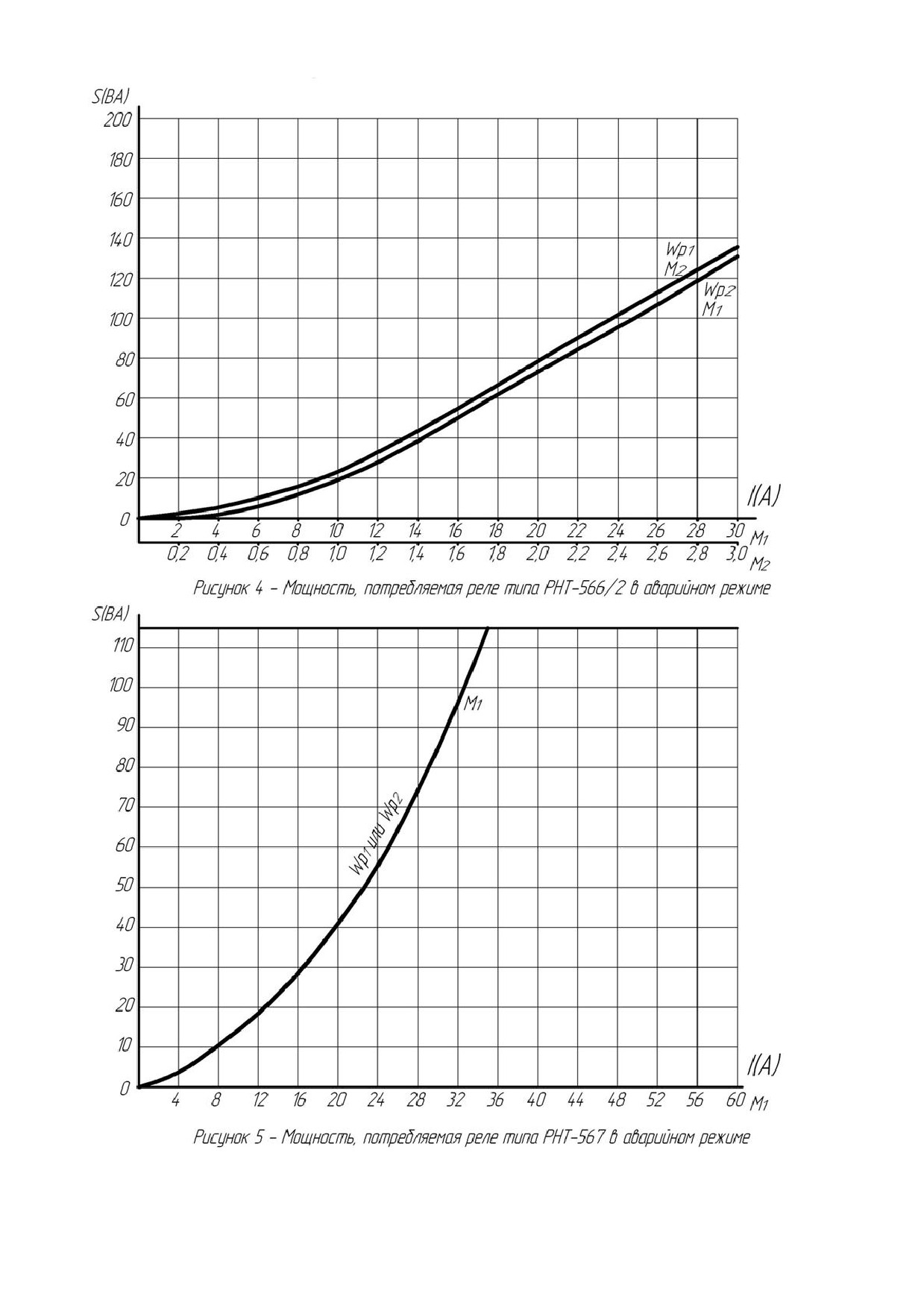

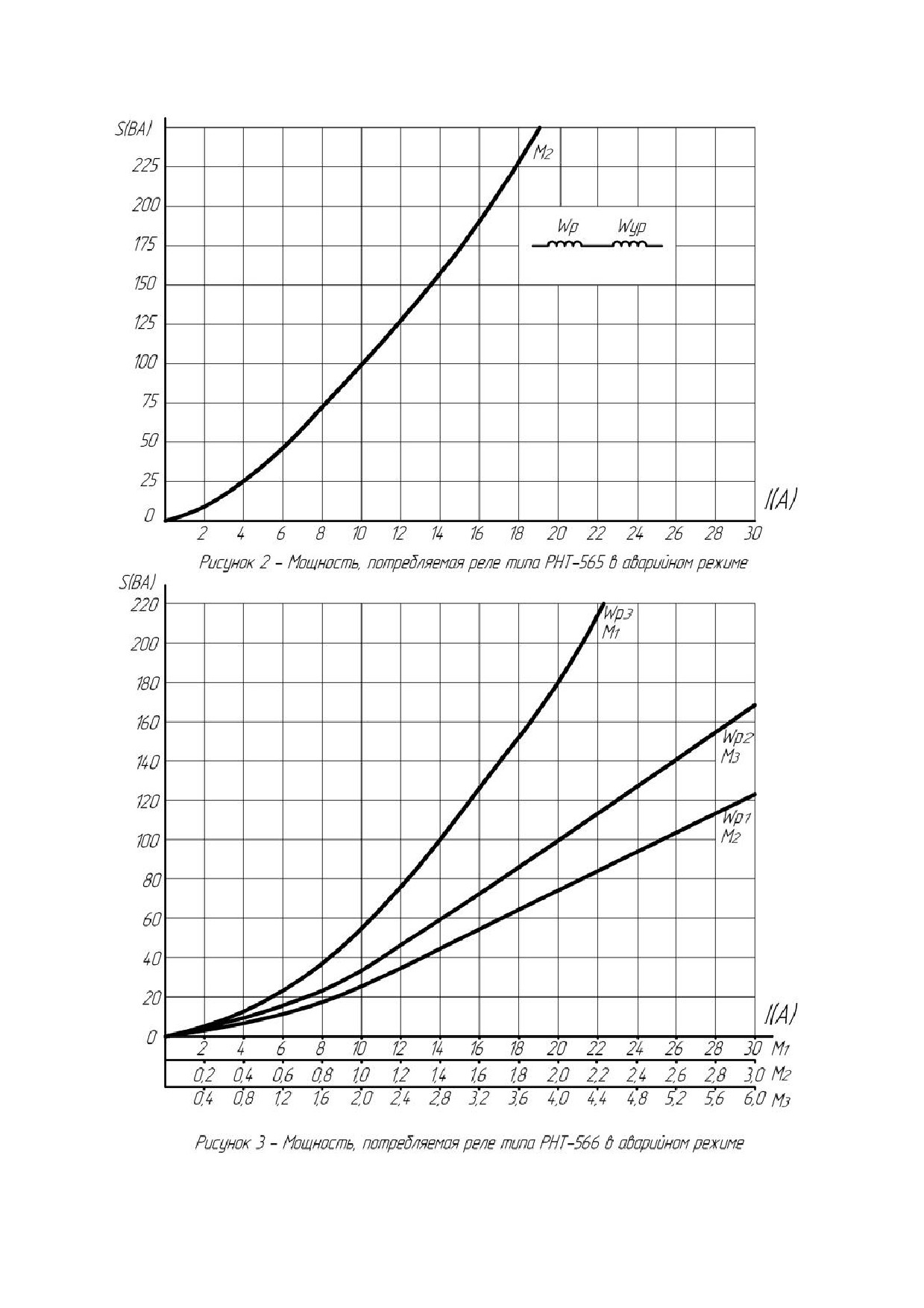

1.2.8 Величина мощности, потребляемой обмот-

батывания (AWср.о) понимается произведение тока,

ками с полным числом витков в аварийном режиме

подводимого к реле в условиях срабатывания, на

в зависимости от тока в обмотках, не превышает

число включенных витков рабочей и уравнительной

значений, указанных на рисунках 2, 3, 4, 5 и 6.

обмоток.

1.2.9 В нормальном режиме обмотки промежуточ-

- номинальная частота, Гц

50.

ных насыщающихся трансформаторов тока ТА (ра-

1.2.2 Схемы реле позволяют производить ступен-

бочие и уравнительные) реле всех типов длительно

чатую регулировку тока срабатывания.

выдерживают токи, величины которых приведены в

Диапазон изменения тока срабатывания при

таблице 2 (при одновременном обтекании током всех

AWср=100 А соответствует данным, приведенным

обмоток).

в таблице 1.

Таблица 1

Таблица 2

Ток срабатывания,

Тип реле

Обмотки

Ток, А

Тип реле

Обмотки

РНТ-565

Рабочая и уравнительная (I или II) с

* рабочая

от 2,87 до 12,5

полным числом витков

** последовательно

РНТ-566

а) при включении всех витков

соединенные

- I рабочая

РНТ-565

рабочая

от 1,45 до 12,5

- II рабочая

0,7

- III рабочая

и уравнительная

1,5

(I или II)

б) - I рабочая при включении

85 витков, выполненных проводом

I рабочая

от 0,34 до 2

большого диаметра

1,8

РНТ-566

II рабочая

от 0,625 до 4

- II рабочая при включении

III рабочая

от 2,57 до 20

77 витков, выполненных проводом

3,5

большого диаметра

I рабочая

от 0,34 до 2

- III рабочая с полным числом

РНТ-566/2

II рабочая

от 4,35 до 33,3

витков

I рабочая

РНТ-566/2

I рабочая с полным числом витков

РНТ-567

или

от 5,26 до 100

II рабочая с полным числом витков

II рабочая

РНТ-567

Каждая рабочая с полным числом

витков

I рабочая

РНТ-567/2

или

от 1,05 до 20

РНТ-567/2

Каждая рабочая с полным числом

II рабочая

витков

______

* при применении реле для защиты трехобмоточных

При этом превышение температуры обмоток ка-

трансформаторов

тушек над температурой окружающего воздуха не

** при применении реле для защиты двухобмоточ-

превосходит величин, допускаемых для классов на-

ных трансформаторов, а также генераторов.

гревостойкости, определяемых изоляцией реле.

1.2.10 Магнитодвижущая сила срабатывания не

1.2.3 Время срабатывания реле при трехкратном

токе срабатывания не превышает 0,04 с.

отличается от магнитодвижущей силы срабатыва-

1.2.4 Степень отстройки реле серии РНТ от неус-

ния, измеренной при температуре окружающего воз-

тановившихся переходных токов неаварийных режи-

духа (20 ±5)°С более, чем на ±15 %, ± 20 %, ±25%,

мов соответствует характеристике =f (k) с откло-

± 30 % при изменении температуры окружающего

нениями, не превышающими ±20 %.

воздуха от минус 20°С до плюс

40°С, 45°С,

50°С,

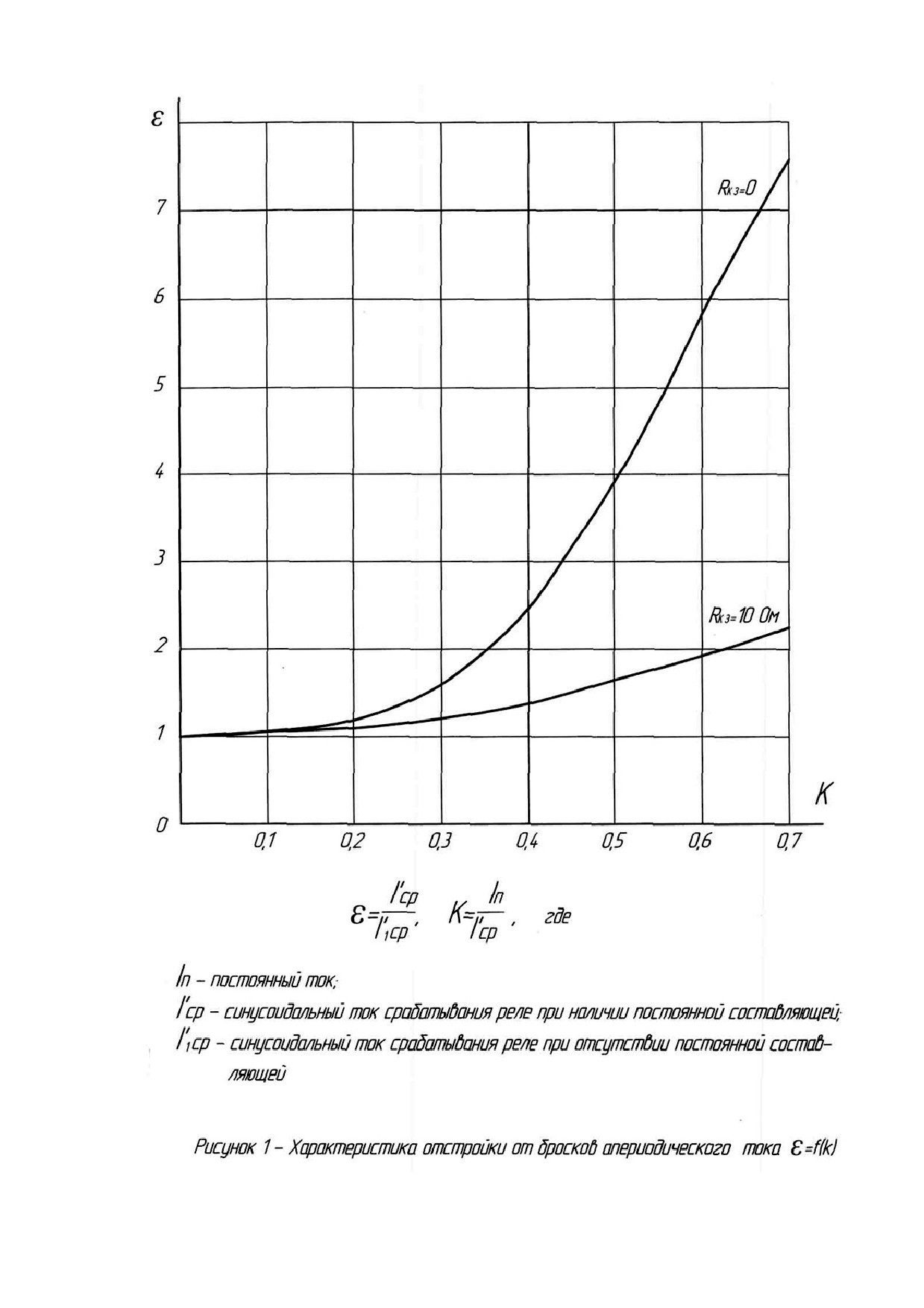

Характеристика приведена на рисунке 1.

55°С соответственно.

1.2.5 Коэффициент надежности реле не менее 1,35

1.2.11 Дополнительная погрешность по магнито-

при пятикратном и не менее 1,2 при двухкратном

движущей силе срабатывания при воздействии ме-

токе срабатывания.

ханических ВВФ по 1.1.3 составляет не более ± 15%

1.2.6 Реле типов РНТ-565, РНТ-566, РНТ-566/2

относительно магнитодвижущей силы срабатыва-

имеют один замыкающий контакт, реле типов

ния при отсутствии вибрационных нагрузок.

РНТ-567, РНТ-567/2 имеют один замыкающий и

1.2.12 Дополнительная погрешность магнитодви-

один размыкающий контакты.

жущей силы срабатывания, вызванная установкой

Разрывная мощность контактов в цепи постоян-

реле в наклонном положении до 5° относительно вер-

ного тока с индуктивной нагрузкой (Т5х10^-3) равна

тикальной оси, не превышает 8 %.

60 Вт при напряжении до 250 В или токе до 2 А.

Минимальное напряжение на контактах - не ме-

1.2.13 Поверхности деталей, которые подверже-

нее 24 В.

ны коррозии, имеют противокоррозионную защиту.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

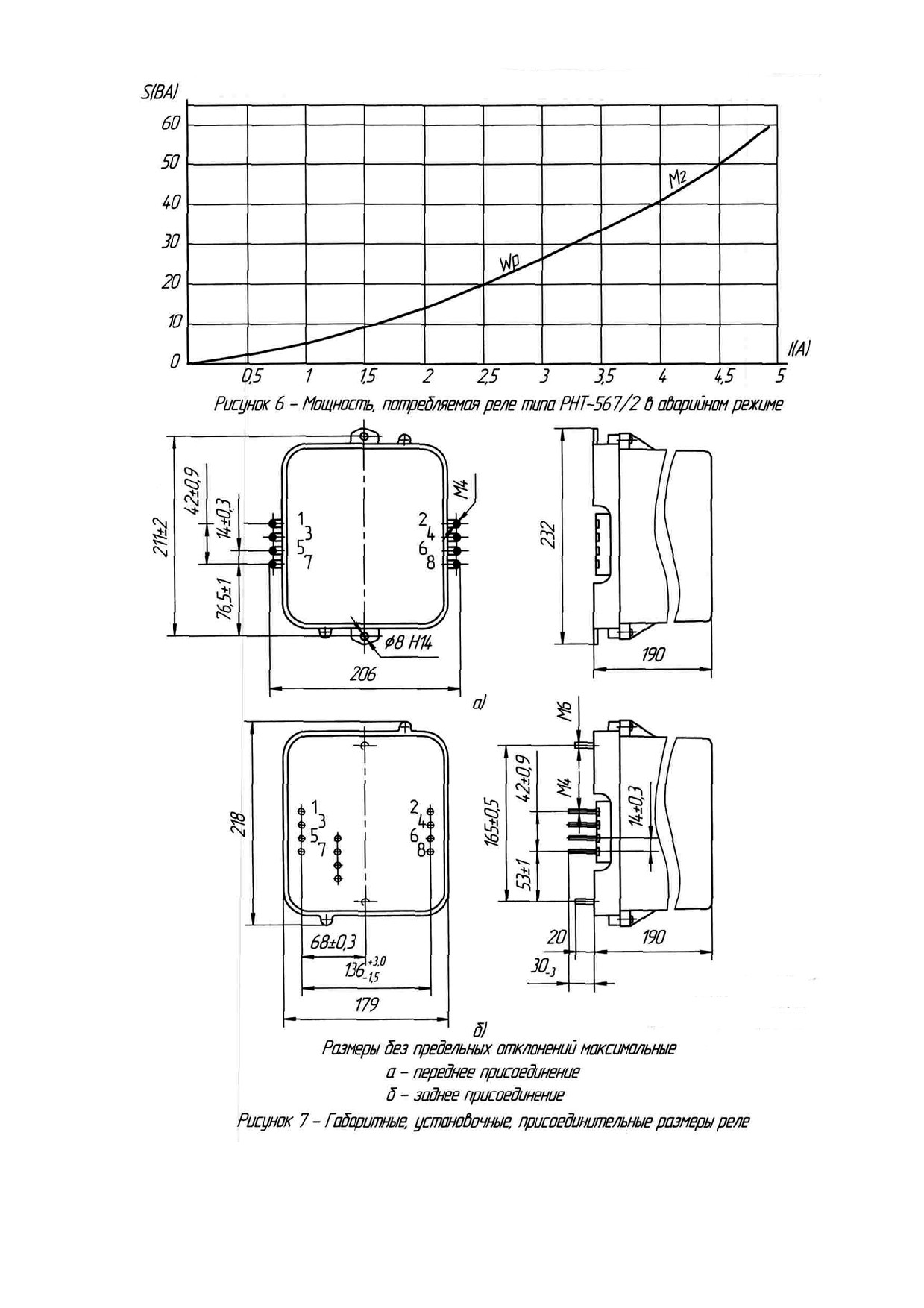

1.2.14 Изоляция реле в холодном состоянии по-

нительные размеры реле приведены на рисунке 7.

ставки выдерживает в течение 1 мин. без пробоя и

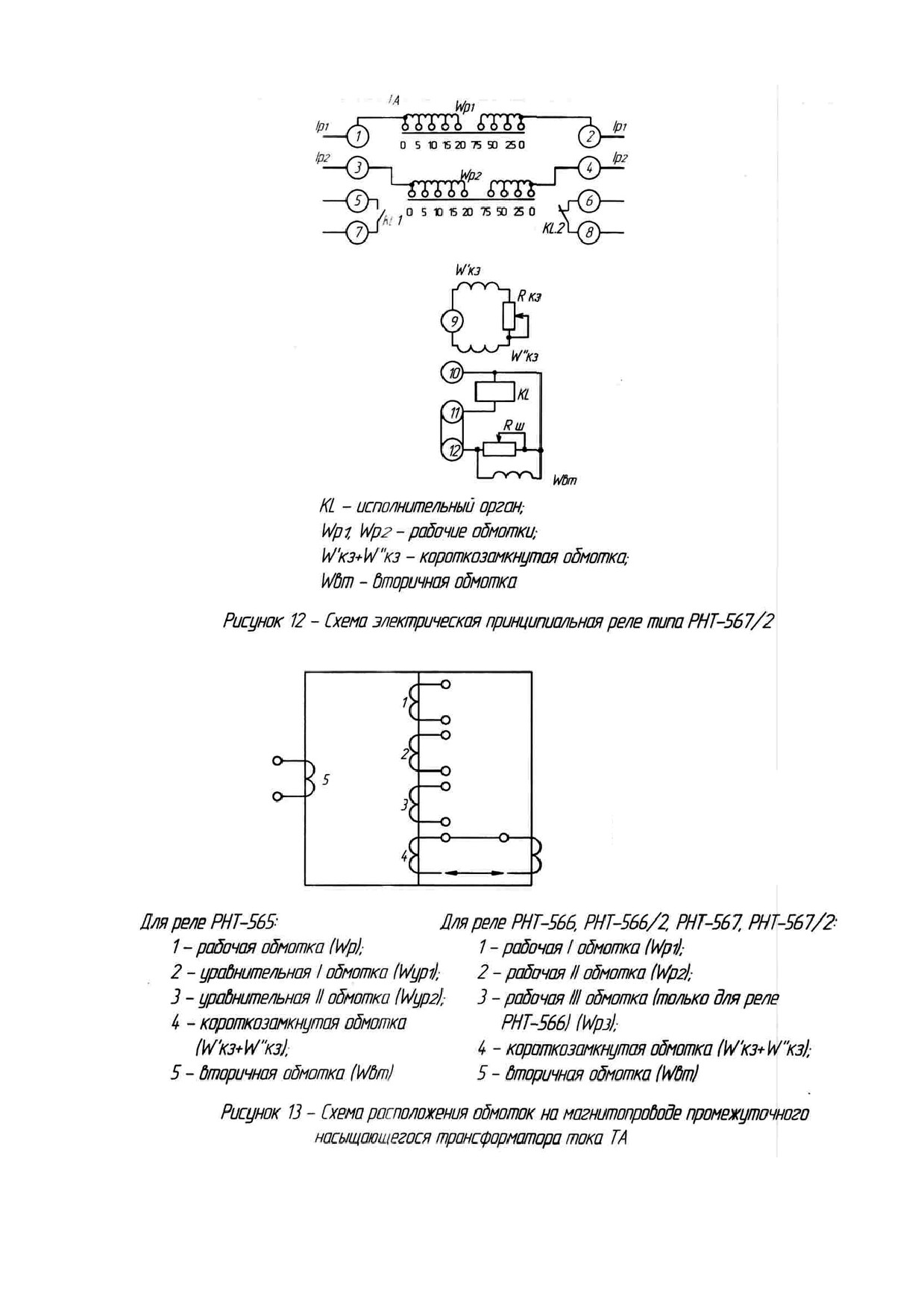

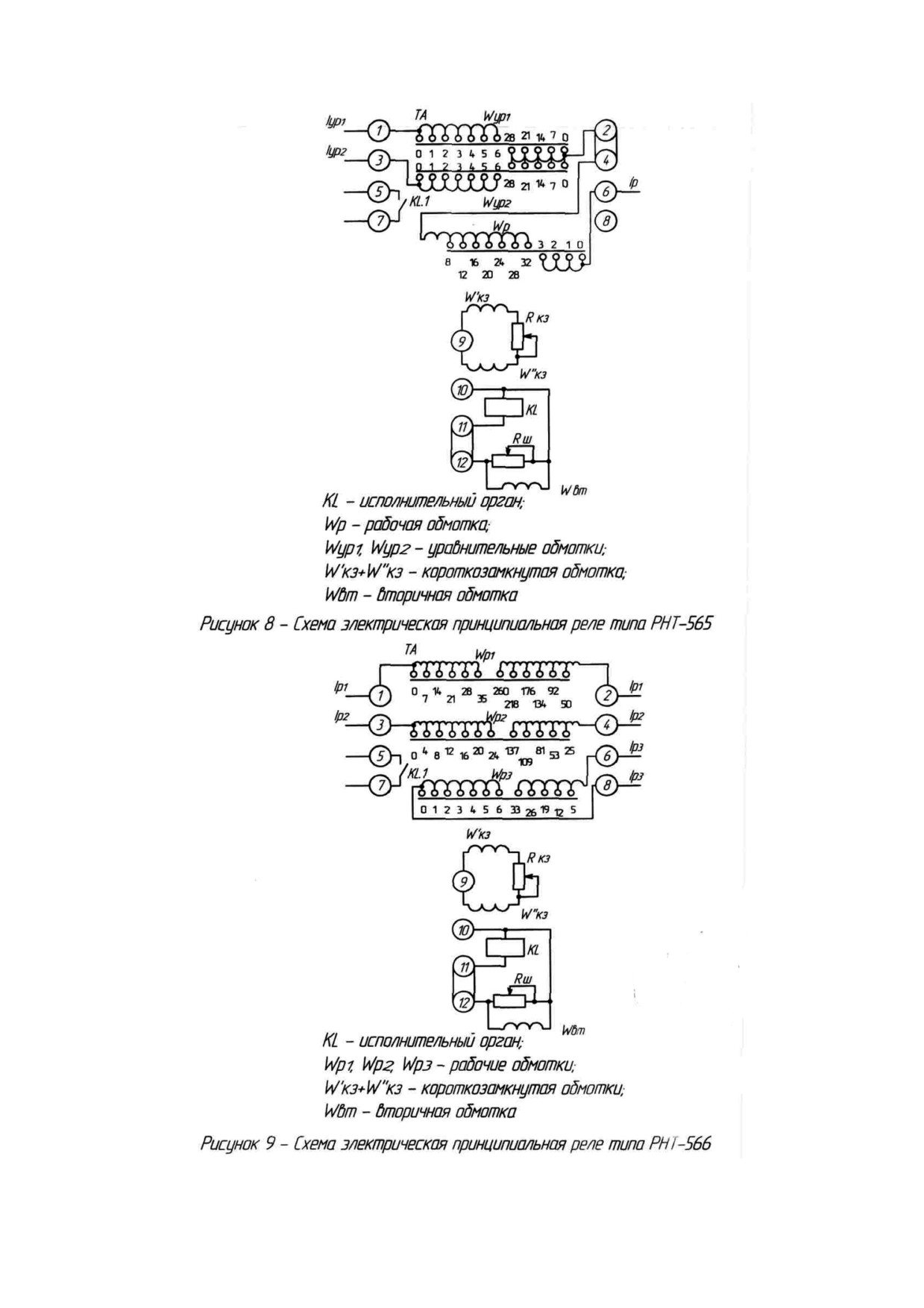

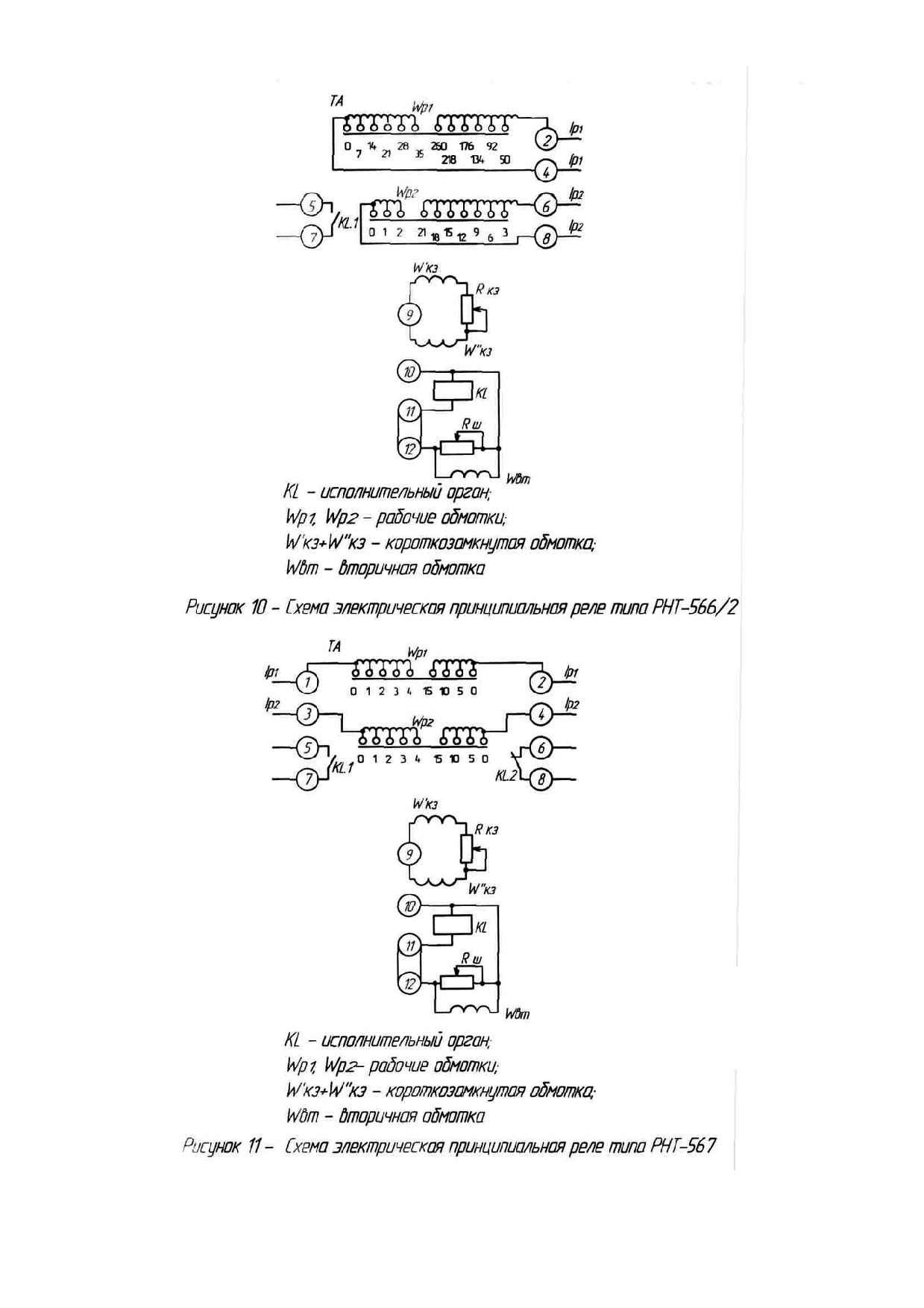

Схемы электрические принципиальные реле при-

поверхностного перекрытия напряжение 2000 В, а

ведены на рисунках 8, 9, 10 , 11, и 12.

изоляция между замыкающимися в процессе рабо-

Перечень элементов приведен в таблице 3.

ты контактами реле - 500 В.

Схема расположения обмоток на магнитопрово-

При повторных испытаниях испытательное напря-

де промежуточного насыщающегося трансформа-

жение составляет 90 %, а после испытания на ком-

тора ТА приведена на рисунке 13.

мутационную износостойкость 75 % от указанных

1.4.2 Обмотка Wкз, расположенная на среднем

выше значений.

стержне, резистор Rкз и обмотка Wкз образуют

короткозамкнутый контур.

1.2.15 Сопротивление изоляции реле между токо-

В цепь катушки 5 рисунка 13 включены обмотки

ведущими электрически не связанными частями не

исполнительного органа и регулируемый резистор

менее 50 МОм.

Rш.

1.2.16 Требования по надежности

Применение промежуточного насыщающегося

а) средняя наработка на отказ не менее 1250 цик-

трансформатора ТА ослабляет действие бросков

лов ВО;

намагничивающего тока, могущих привести к сра-

б) средний ресурс не менее 10⁴ циклов ВО;

батыванию исполнительного органа при включении

в) среднее время восстановления работоспособ-

трансформатора вхолостую. Резистор Rкз позволя-

ного состояния реле не более 2 ч;

ет изменять степень отстройки от этих бросков на-

магничивающего тока.

г) срок сохраняемости в упаковке поставщика не

Перемычки между клеммами 2-4 и 11-12 в реле

менее допустимого срока сохраняемости согласно

типа РНТ-565 и между клеммами 11-12 в реле ти-

разделу 5 таблицы 6;

пов РНТ-566, РНТ-566/2, РНТ-567, РНТ-567/2 уста-

д) средний срок службы реле не менее 12 лет.

новлены внутри реле.

1.2.17 Масса реле не более 3,5 кг.

На рисунках 8, 9, 10, 11 и 12 контактные зажимы

1.3 Состав изделия

9, 10, 11, 12 пронумерованы условно и вынесены на

среднюю колодку (рисунок 7) с нумерацией в возра-

1.3.1 В состав реле входят исполнительный орган

стающем порядке сверху вниз. Указанные зажимы

KL, выполненный на базе электромагнитного реле

используются только при проверке настройки реле и

типа РТ-40 и один промежуточный насыщающийся

присоединение к ним проводников с наружной сто-

трансформатор тока ТА.

роны цоколя не предусматривается.

Исполнительный орган, промежуточный насыща-

Рабочие и уравнительные обмотки имеют отво-

ющийся трансформатор тока ТА, резисторы типа С5-

ды, что позволяет :

36В смонтированы в общем прямоугольном корпу-

а) компенсировать в схемах защиты силовых

се, состоящем из цоколя и кожуха.

трансформаторов несоответствие коэффициентов

Промежуточный насыщающийся трансформатор

трансформации измерительных трансформаторов

тока ТА выполнен трехстержневым.

тока, установленных на высокой и низкой сторонах

1.4 Устройство и работа

защищаемого трансформатора;

1.4.1 Габаритные, установочные и присоеди-

б) установить величину тока срабатывания реле.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 3

Обозна-

Тип реле

Наименование

Технические данные

Примечание

чение

РНТ-565

Исполни-

W=750 витк, ПЭТВ-2-0,2

Катушки соединены

РНТ-566

тельный орган

параллельно

РНТ-566/2

РНТ-567

Rкз

Резистор

С5-36В-25-10 Ом±10%

РНТ-567/2

Rш

Резистор

С5-36В-25-39 Ом±10%

РНТ-565

ТА

Промежу-

Wр=35 витк, ПЭТ-155-1,5

Число витков в

точный

Wур1=Wур2=34 витк, ПЭТ-155-1,5

промежуточных

насыщающийся

Wвт=130 витк, ПЭТ-155-0,8

отводах приведено на

трансформатор

W'кз (на среднем стержне) = 90 витк,

схеме рисунка 8

тока

ПЭТВ-2-0,8

W ''кз (на крайнем стержне) = 180 витк,

ПЭТ-155-0,8

РНТ-566

ТА

Промежу-

Wр1= W 'р1+ W ''р1+W '''р1 =295 витк

Число витков в

точный

W 'р1=35 витк, ПЭТВ-2-0,8

промежуточных

насыщающийся

W ''р1=210 витк, ПЭТВ-2-0,56

отводах приведено

трансформатор

W '''р1=50 витк, ПЭТВ-2-0,8

на схеме рисунка 9

тока

Wр2= W 'р2+ W ''р2+W '''р2 =161 витк

W 'р2=24 витк, ПЭТВ-2-0,9

W ''р2=84 витк, ПЭТВ-2-0,56

W '''р2=53 витк, ПЭТВ-2-0,9

Wр3= W 'р3+ W ''р3 =39 витк

W 'р3=6 витк, ПЭТ-155-1,06

W ''р3=33 витк, ПЭТ-155-1,06

Wвт=130 витк, ПЭТ-155-0,8

W 'кз (на среднем стержне) = 90 витк,

ПЭТВ-2-0,8

W ''кз (на крайнем стержне) = 180 витк,

ПЭТ-155-0,8

РНТ-566/2

ТА

Промежу-

Wр1= W 'р1+ W ''р1 =295 витк

Число витков в

точный

W 'р1=35 витк, ПЭТВ-2-0,85

промежуточных

насыщающийся

W ''р1=260 витк, ПЭТВ-2-0,85

отводах приведено на

трансформатор

Wр2= W 'р2+ W ''р2=23 витк

схеме рисунка 10

тока

W 'р2=2 витк, ПЭТ-155-1,7

W ''р2=21 витк, ПЭТ-155-1,7

Wвт=130 витк, ПЭТ-155-0,8

W 'кз (на среднем стержне) = 90 витк,

ПЭТВ-2-0,8

W ''кз (на крайнем стержне) = 180 витк,

ПЭТ-155-0,8

РНТ-567

ТА

Промежу-

Wр1= Wр2= W 'р1+W ''р1=W 'р2+W ''р2=19 витк

Число витков в

точный

W 'р1= W 'р2=4 витк, ПСД-2,24

промежуточных

насыщающийся

W ''р1= W ''р2=15 витк, ПСД-2,24

отводах приведено

трансформатор

W 'вт=130витк, ПЭТ-155-0,8

на схеме рисунка 11

тока

W 'кз (на среднем стержне) = 90 витк,

ПЭТВ-2-0,8

W ''кз (на крайнем стержне) = 180 витк,

ПЭТ-155-0,8

РНТ-567/2

ТА

Промежу-

Wр1= Wр2= W 'р1+W ''р1=W 'р2+W ''р2=95 витк

Число витков в

точный

W 'р1= W 'р2=20 витк,

ПЭТ-155-1

промежуточных

насыщающийся

W ''р1= W ''р2=75 витк,

ПЭТ-155-1

отводах приведено

трансформатор

Wвт=130витк, ПЭТ-155-0,8

на схеме рисунка 12

тока

W 'кз (на среднем стержне) = 90витк, ПЭТВ-2-0,8

W ''кз (на крайнем стержне) = 180 витк,

ПЭТ-155-0,8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Для ступенчатого изменения тока срабатывания

Комплекты деталей для крепления реле и присое-

реле, а также для получения минимального тока не-

динения внешних проводников приведены в табли-

баланса (для выравнивания плеч м.д.с. защиты) от-

це 4.

воды рабочей и уравнительной обмоток выведены

Выводы реле допускают присоединение к каж-

на переключающие колодки реле. Количество вклю-

дому из них двух медных проводников сечением не

ченных витков рабочих и уравнительных обмоток

менее 1,5 мм², сформованных в кольцо, и выполне-

равно сумме чисел, выбитых у гнезд, в которые ус-

ны по 2 классу ГОСТ 10434-82.

тановлены винты.

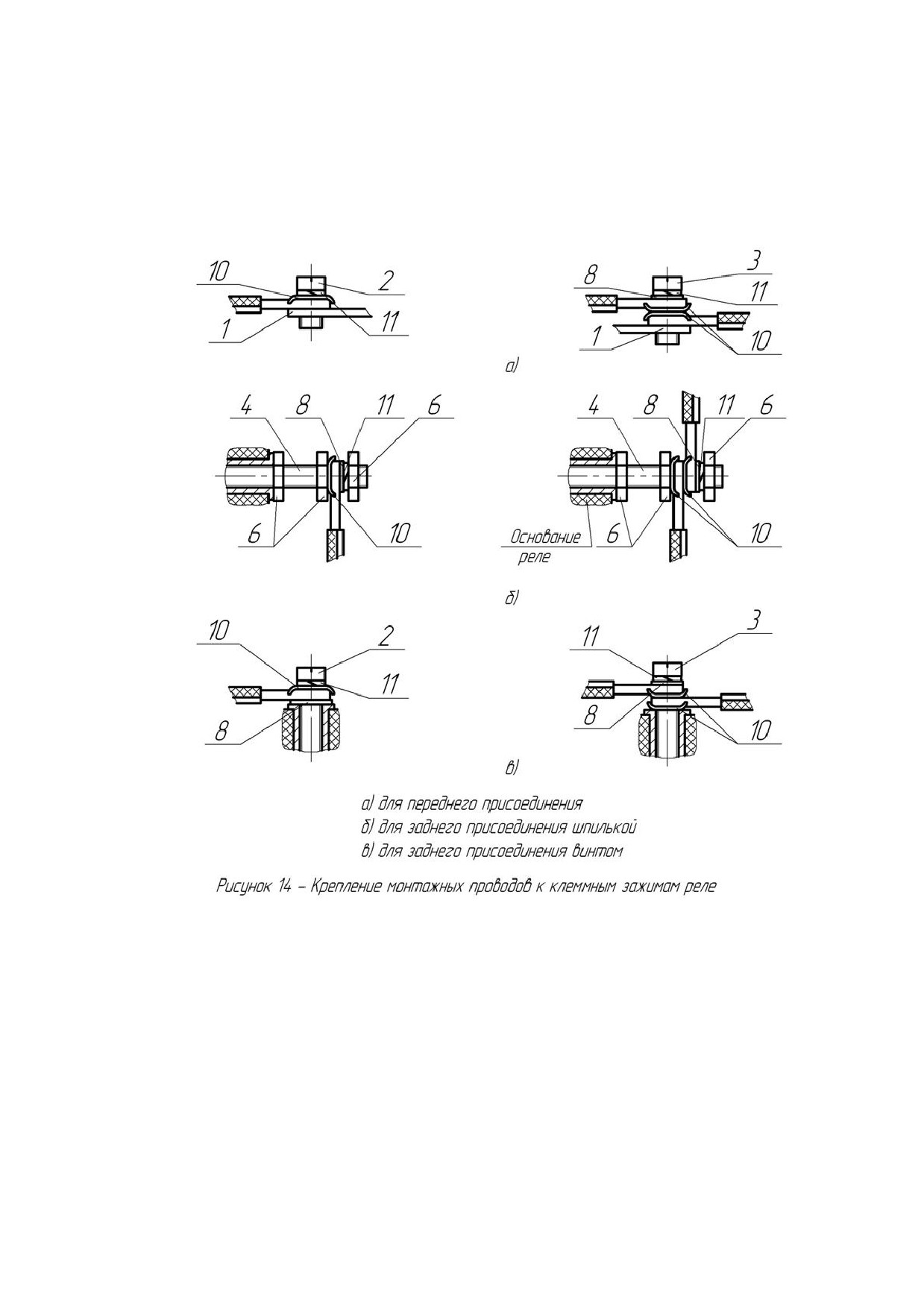

Способы крепления монтажных проводников

Под рабочими обмотками понимаются основные

к выводам указаны на рисунке 14.

обмотки реле, которые включаются в дифференци-

Для переднего присоединения закрепить пластинки

альную цепь защиты и создают рабочий поток.

поз.1 (таблица 4) к клеммным зажимам реле с по-

Под уравнительными обмотками реле понимаются

мощью винтов поз.2 и поз.3 и шайб поз.11

вспомогательные обмотки реле, предназначенные

Пластинку поз.13 закрепить к основанию реле с

для компенсации неравенства токов в плечах

помощью винтов поз.14 и установить реле на пане-

защиты.

ли.

Уравнительные обмотки Wур1, Wур2 могут ис-

Крепление монтажных проводов к пластинкам

пользоваться в качестве рабочих, если не требует-

поз.1 произвести согласно рисунку 14а.

ся выравнивания магнитодвижущей силы плеч за-

Для заднего присоединения шпильками в клемм-

щиты.

ные зажимы реле ввернуть шпильки поз.4 и законт-

1.5. Маркировка и пломбирование

рить гайками поз.6, установив шайбы поз.11.

1.5.1 Реле имеет маркировку в соответствие со

Для заднего присоединения винтами в клеммные

статьей 5 ТР ТС 004/2011, ГОСТ 18620-86, ГОСТ

зажимы реле ввернуть винты поз.2 и 3 и шайбы

IEC 60947-1-2014 и согласно конструкторской доку-

поз.11.

ментации.

Для крепления реле заднего присоединения в ос-

1.5.2 Конструкцией реле пломбирование их не пре-

нование реле ввернуть болты поз.5, закрепить на па-

дусмотрено.

нели с помощью шайб поз.8, 9, 12.

Крепление монтажных проводов к шпилькам про-

1.6 Упаковка

извести согласно рисункам 14б и 14в.

1.6.1 Консервации реле не подлежат.

Монтажные провода должны на концах иметь

1.6.2 Упаковка изделия по ГОСТ 23216-78 для

кольца с внутренним диаметром 4,1 мм.

условий хранения, транспортирования и допустимых

сроков сохраняемости, указанных в разделе 5.

3 Техническое обслуживание

1.6.3 Сочетание видов и вариантов транспорт-

3.1 Общие указания

ной тары с типами внутренней упаковки по ГОСТ

3.1.1 Техническое обслуживание реле допускает-

23216-78 для категории упаковки КУ-2, для экс-

ся осуществлять эксплуатационному персоналу, про-

портных поставок в макроклиматические районы с

шедшему специальную подготовку, имеющему ат-

тропическим климатом, районы Крайнего Севера и

тестацию на право выполнения работ (с учетом со-

приравненные к ним местности по ГОСТ 15846-

блюдения необходимых мер защиты изделия от воз-

2002 - КУ-3А.

действия статического электричества), хорошо зна-

2 Использование по назначению

ющему особенности электрической схемы и конст-

рукции изделия.

2.1 Эксплуатационные ограничения

3.1.2 Техническое обслуживание реле следует

2.1.1 Климатические условия монтажа и эксплуа-

производить в соответствии с «Правилами устройств

тации соответствуют требованиям 1.1.1 настояще-

электроустановок», «Правилами технической эксп-

го РЭ.

луатации электрических станций и сетей» и настоя-

2.1.2 Группа условий эксплуатации в части воз-

щим РЭ.

действия механических факторов соответствует

требованиям 1.1.3 настоящего РЭ.

3.2 Порядок технического обслуживания изделия

2.2 Подготовка к использованию

3.2.1 Перед включением реле убедитесь в от-

сутствии в нем дефектов, которые могли появиться

2.2.1 Убедиться в соответствии содержимого тар-

при нарушении правил транспортирования и хране-

ного ящика упаковочному листу.

ния.

Упакованные изделия положите на горизонталь-

ную поверхность, руководствуясь знаками «Верх».

3.3 Проверка работоспособности изделия

2.2.2 Рабочее положение в пространстве верти-

3.3.1 Проверка работоспособности исполнитель-

кальное, допускается отклонение от рабочего поло-

ного органа

жения до 5° в любую сторону.

Для проверки исполнительного органа (KL) при

2.2.3 Реле предназначено для переднего или зад-

положении указателя на черте шкалы от руки по-

него (винтом или шпилькой) присоединения внешних

вернуть якорь подвижной системы по часовой стрел-

проводников.

ке до упора и отпустить его. Подвижная система

Детали для крепления и присоединения внешних

реле должна четко и надежно возвращаться в на-

проводников поставляются комплектно с изделием.

чальное положение.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 4

Комплект деталей для крепления реле и присоединения внешних проводников

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Осевой люфт подвижной системы должен быть

3.4 Возможные неисправности и методы их уст-

ощутим и составлять примерно 0,3 мм. Зазоры

ранения

между полюсами магнитопровода и якорем подвиж-

Неисправности в реле могут возникнуть при на-

ной системы в притянутом положении (до упора)

рушении условий транспортирования и хранения.

должны быть, примерно одинаковыми и равными от

Наиболее характерными являются нарушения

0,3 до 0,4 мм. Зазор регулируйте перемещением

надежности крепления винтовых соединений, пайки

магнитопровода при отпущенных винтах.

и регулировки исполнительного органа.

Подвижный контактный мостик должен свобод-

В том случае, если регулировка исполнительного

но поворачиваться вокруг своей оси.

органа нарушена, отрегулируйте реле вновь в соот-

Суммарный воздушный зазор между неподвиж-

ветствии с 3.3.1.

ными контактами и мостиком должен составлять от

Затем отведите указатель вправо до отказа и, при

2 до 2,5 мм.

синусоидальном токе от 0,15 до 0,17 А, подведен-

При подведении непосредственно к обмоткам

ном от сети переменного тока к обмоткам реле, най-

исполнительного органа синусоидального напряже-

дите такое начальное положение якоря, чтобы на-

ния от 3,5 до 3,7 В при 50 Гц или от 4,3 до 4,4 В при

пряжение, измеренное на зажимах обмотки прибо-

60 Гц реле должно сработать.

ром с малым потреблением, было от 3,5 до 3,7 В

Необходимо обратить внимание на то, чтобы ука-

для 50 Гц или от 4,3 до 4,4 В для 60 Гц.

затель был на риске таблички.

Найденное положение якоря относительно полю-

3.3.2 Для проверки магнитодвижущей силы сра-

сов сердечника фиксируйте левым упорным винтом.

батывания реле пропустите ток через одну из рабо-

чих или уравнительных обмоток промежуточного

Изменением натяжения пружины добейтесь, что-

насыщающего трансформатора тока ТА при замк-

бы реле срабатывало при токе от 0,15 до 0,17 А.

нутой короткозамкнутой обмотке.

Натяжение пружины регулируйте с помощью раз-

Размыкание короткозамкнутой обмотки приводит

резной гайки. Установив указатель при этом натя-

к уменьшению магнитодвижущей силы срабатыва-

жении пружины на риску таблички реле, повторно

ния и ухудшению отстройки от бросков тока с апе-

проверьте ток и напряжение срабатывания, которые

риодической составляющей.

не должны выходить за пределы, указанные выше.

Магнитодвижущая сила может быть изменена в

3.5 Правила безопасности

некоторых пределах изменением величины резистора

Rш.

3.5.1 Требования безопасности соответствуют ТР

3.3.3 Характеристику =f(k) снимите при пропус-

ТС 004/2011.

кании по одинаковому числу витков первичных об-

3.5.2 По способу защиты человека от поражения

моток одного промежуточного насыщающегося

электрическим током реле соответствует классу 0

трансформатора тока ТА постоянного и синусои-

ГОСТ 12.2.007.0-75.

дального тока. Задаваясь рядом значений постоян-

3.5.3 Конструкция реле обеспечивает безопас-

ного тока (In), для каждого из этих значений опреде-

ность обслуживания в соответствии с ГОСТ

лите синусоидальный ток срабатывания реле (I’ср).

12.2.007.6-75, ГОСТ 12.2.007.6-93.

3.3.4 Для определения коэффициента надежности

3.5.4 Требования к степени защиты соответству-

измерьте первичный ток срабатывания (I1ср) реле

ют приведенным в первом разделе настоящего РЭ.

и синусоидальный ток срабатывания исполнитель-

3.5.5 Требования по изоляции реле соответству-

ного органа (I⁽¹⁾ср) при номинальной затяжке пру-

ют приведенным в первом разделе настоящего РЭ.

жины.

Не изменяя числа включенных витков, подавайте

3.5.6 Требования по коммутационной и механичес-

в первичную обмотку промежуточного насыщающе-

кой износостойкости соответствуют приведенным в

гося трансформатора тока ТА пятикратный (двух-

первом разделе настоящего РЭ.

кратный) ток 5I1ср (2I1ср). Определите положение

3.5.7 Требования к внешним механическим и кли-

указателя на границе срабатывания исполнительно-

матическим воздействующим факторам соответ-

го органа при 5I1ср (2I1ср) и измерьте синусоидаль-

ствуют приведенным в первом разделе настоящего

ный ток срабатывания исполнительного органа при

РЭ.

полученной затяжке пружины (I⁽⁵⁾ср, I⁽²⁾ср).

3.5.8 Монтаж и обслуживание реле производите

Синусоидальный ток срабатывания исполнитель-

при обесточенном состоянии. Запрещается снимать

ного органа измерьте при отключении его от вто-

оболочку с реле, находящегося в работе.

ричной обмотки ТА.

3.5.9 Конструкция реле пожаробезопасна в соот-

Коэффициент надежности равен

ветствии с требованиями ГОСТ 12.1.004-91. Веро-

ятность возникновения пожара не превышает зна-

чения 10^-6 в год.

3.5.10 При соблюдении требований эксплуатации

Кн⁽⁵⁾=^I(5) ср

Кн⁽²⁾=^I(2) ср

I(1) ср

и хранения реле не создает опасности для окружаю-

щей среды и потребителя.

3.5.11 Эксплуатация и обслуживание реле разре-

3.3.5 Проверку потребляемой мощности произво-

шается лицам, прошедшим специальную подготов-

дите при полностью введенном резисторе Rкз.

ку и ознакомившимся с данным РЭ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.6 Организация эксплуатационных проверок

ется. Не следует касаться контактов пальцами.

3.6.1 При эксплуатации реле следует периодичес-

3.6.3 Не смазывайте цапфы оси и подшипники

ки проводить осмотр и проверку работоспособнос-

реле.

ти реле в соответствии с требованиями раздела 3.3

3.6.4 При частых срабатываниях произведите ос-

настоящего РЭ не реже одного раза в год.

мотр и, при необходимости, проверку реле после ряда

3.6.2 Чистку контактов исполнительного орга-

срабатываний, но не реже, чем указано выше.

на производите острым лезвием ножа, либо чис-

3.6.5 Вместе с реле по требованию заказчика по-

тым надфилем, а затем протрите их чистой мяг-

ставляются запасные части для пуско-наладочных

кой тряпочкой. Применение абразивов не допуска-

работ, содержание которых приведено в таблице 5.

Таблица 5

Запасные части

Климатическое

исполнение реле

Количество,

Обозначение

Наименование

шт.

0БК.434.406

Комплект запасных частей для

УХЛ4 (для экспорта в

исполнительного органа

страны с умеренным

климатом)

8БК.151.361.1

Пластинка

0БК.434.406-01

Комплект запасных частей для

О4 (для экспорта в

исполнительного органа

страны с тропическим

климатом)

8БК.151.361.1

Пластинка

При замене подвижной системы исполнительно-

При замыкании контактов расположение непод-

го органа обеспечьте отсутствие заметного трения.

вижных контактов относительно мостика подвижно-

Это достигается наличием осевого люфта (от 0,2 до

го контакта должно быть симметричным (оценива-

0,3 мм) и правильной установкой спиральной пружи-

ется визуально).

ны.

После периодических осмотров, а также замены

При установке подвижной системы обеспечьте

частей защиты, необходимо проверить затяжку всех

примерное равенство зазоров между якорем и по-

винтов и гаек.

люсами магнитной системы.

4 Комплектность

После смены спиральной пружины или подвиж-

4.1 В комплект поставки входят:

ной системы произведите подрегулировку исполни-

1) реле - 1 шт.;

тельного органа.

2) этикетка - 1 шт ;

При замене неподвижных контактов выставьте их

3) комплект деталей для крепления реле и присо-

так, чтобы они лежали в одной плоскости и были

единения внешних проводников (род присоединения

параллельны.

указывается в заказе) - 1 шт;

Колодку с неподвижными контактами крепите в

4) руководство по эксплуатации (при наличии ука-

крайнем правом положении. При работе реле мо-

зания в заказе) - 1 экземпляр.

стик подвижного контакта не должен задевать

В комплект реле, поставляемого на экспорт, до-

торцы, заскакивать за неподвижные контакты, а

полнительно входит комплект запасных частей, пред-

также на оборотную сторону пластинок неподвиж-

назначенных для пусконаладочных работ. Необхо-

ных контактов. Это достигается смещением каж-

димость поставки запасных частей и количество

дого неподвижного контакта в пазу колодки и подги-

комплектов оговаривается в заказе.

банием его в месте соединения пластинок.

5 Транспортирование и хранение

Расстояние от краев серебряной пластинки непод-

вижного контакта до точки соприкосновения непод-

5.1 Условия транспортирования и хранения и до-

вижного контакта с мостиком подвижного контакта

пустимые сроки сохраняемости реле в упаковке до

при их замыкании должно быть не менее 1 мм.

ввода в эксплуатацию приведены в таблице 6.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 6

Обозначение условий транспортирования

Допустимые

в части воздействия

Обозначение

сроки сохра-

условий

климатических

няемости

Вид поставки

хранения

механических

факторов, такие

в упаковке

по ГОСТ

факторов по

как условия хра-

поставщика,

15150-69

ГОСТ 23216-78

нения по

годы

ГОСТ 15150-69

1 Поставки внутри страны

(кроме

районов Крайнего Севера и при-

5(ОЖ4)

1(Л)

равненных к ним местностей по

ГОСТ 15846-2002)

2 Экспортные в макроклиматиче-

5(ОЖ4)

Л; С*

1(Л)

ские районы с умеренным климатом

3 Экспортные в макроклиматиче-

6(ОЖ2)

ские районы с тропическим клима-

3(Ж3)

том

4 Поставки внутри страны в рай-

оны Крайнего Севера и приравнен-

5(ОЖ4)

2(С)

ных к ним местностей по ГОСТ

15846-2002)

_______

*При указании в заказ-наряде

5.2 Транспортирование и хранение допускается при

и цветные металлы, термопластичные пластмассы.

нижнем значении температуры окружающей среды

Черные металлы при утилизации разделить на сталь

не ниже минуc 50 °С.

конструкционную и электротехническую, а цветные

Для условий транспортирования в части воздей-

металлы - на медь и сплавы на медной основе,

ствия механических факторов «Л» допускается об-

а также на алюминий и алюминиевые сплавы.

щее число перегрузок не более четырех.

6.3 Утилизация должна производиться в соответ-

Для условий транспортирования в части воздей-

ствии с требованиями региональных законода-

ствия механических факторов «С» для экспортных

тельств.

поставок в районы с умеренным климатом, при на-

7 Формулирование заказа

личии указания в заказ-наряде, и в районы с тропи-

ческим климатом допускается транспортирование

7.1 При формулировании заказа необходимо ука-

морским путем.

зывать:

Транспортирование упакованных реле может про-

- наименование реле;

изводиться любым видом закрытого транспорта,

- тип реле;

предохраняющим их от воздействия солнечной ра-

- номинальную частоту (50 Гц);

диации, атмосферных осадков и пыли, с соблюдени-

- род присоединения внешних проводников (пере-

ем мер предосторожности против механических воз-

днее, заднее шпилькой, заднее винтом);

действий.

- номер технических условий.

Пример записи обозначения реле типа РНТ-565:

6 Утилизация

- для потребностей экономики страны:

6.1 После окончания установленного срока служ-

«Реле дифференциальное типа РНТ-565 УХЛ4,

бы реле подлежит демонтажу и утилизации. Демон-

50 Гц, присоединение переднее. ТУ 16-523.464-74»;

таж производить в обесточенном состоянии. Иных

- для поставок на экспорт в страны с умерен-

специальных мер безопасности, а также специаль-

ным климатом:

ных приспособлений и инструментов при демонта-

«Реле дифференциальное типа РНТ-565 УХЛ4,

же и утилизации не требуется.

50 Гц, присоединение переднее, экспорт. ТУ

6.2 Основным методом утилизации является раз-

16-523.464-74»;

борка изделий.

- для поставок на экспорт в страны с тропичес-

При разборке целесообразно разделить материа-

ким климатом:

лы по группам.

«Реле дифференциальное типа РНТ-565 О4, 50 Гц,

Из состава изделия подлежат утилизации черные

присоединение переднее, экспорт. ТУ 16-523.464-74».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ А

(обязательное)

Сведения о содержании цветных металлов

в реле типов РНТ-565, РНТ-566, РНТ-566/2, РНТ-567, РНТ-567/2

Таблица А.1

Суммарная масса

цветных металлов,

Наименование

содержащихся в изделии, кг

Медь и сплавы на медной основе:

- РНТ-565

0,589

- РНТ-566

0,599

- РНТ-566/2

0,62

- РНТ-567

0,477

- РНТ-567/2

0,528

Алюминий и алюминиевые сплавы

0,642

Олово и оловянно-свинцовые сплавы

- РНТ-565, РНТ-567, РНТ-567/2

0,009

- РНТ-566

0,013

– РНТ-566/2

0,01

///////////////////////////////////////
