РЕЛЕ ПРОМЕЖУТОЧНЫЕ СЕРИЙ РП16М, РП17М, РП18М. Руководство по эксплуатации БКЖИ.647155.002РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

27.12.24.190

8536 49 000 0

РЕЛЕ ПРОМЕЖУТОЧНЫЕ

СЕРИЙ РП16М, РП17М, РП18М

Руководство по эксплуатации

БКЖИ.647155.002РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

С О Д Е Р Ж А Н И Е

Введение

1 Описание и работа реле .

1.1 Назначение изделия .

1.2 Технические характеристики .

1.3 Конструктивное выполнение .

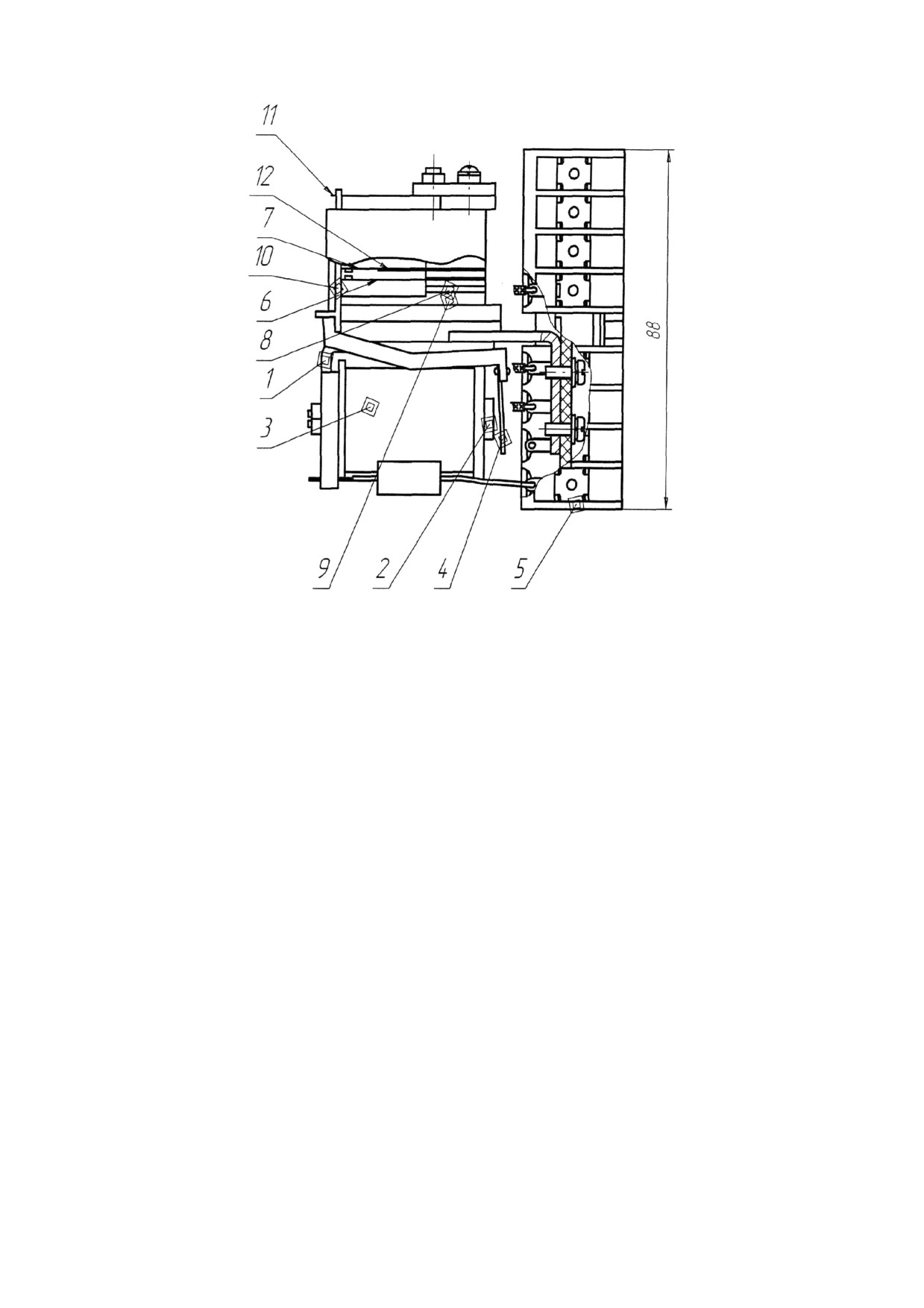

1.4 Устройство и работа .

1.5 Маркировка

1.6 Упаковка .

2 Использование по назначению .

2.1 Эксплуатационные ограничения .

2.2 Подготовка реле к использованию .

2.3 Возможные неисправности и методы их устранения

3 Техническое обслуживание

3.1 Общие указания .

3.2 Правила безопасности .

4 Комплектность .

5 Транспортирование и хранение .

6 Утилизация .

7 Формулирование заказа .

В настоящем руководстве по эксплуатации (РЭ) содержатся технические данные по эксплуатации, об-

служиванию промежуточных реле серий РП16М, РП17М, РП18М (в дальнейшем - «реле»).

Надежность, долговечность и безопасность реле обеспечиваются не только качеством самого реле, но

и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изло-

женных в РЭ, является обязательным.

Настоящее РЭ разработано в соответствии с требованиями технических условий БКЖИ.647155.002ТУ,

ст.5 ТР ТС 004/2011.

Реле соответствуют требованиям ТР ТС 004/2011, ( в части соблюдения ГОСТ 12.2.007.0-75, ГОСТ

12.2.007.6-93, ГОСТ IEC 60947-1-2014), ТР ТС 020/2011.

Действие требований ТР ТС 004/2011 не распространяется на реле, используемые при номинальном

напряжении ниже 50В переменного тока и 75В постоянного тока.

Сведения о содержании цветных металлов приведены в приложении А.

Адрес изготовителя: 428020, Россия, Чувашская Республика, г. Чебоксары, пр. И. Я. Яковлева, 5.

Тел.: +7 (8352) 39-52-65, факс: +7 (8352) 62-72-31.

E-mail: cheaz@cheaz.ru; http://www.cheaz.ru/.

Дата изготовления реле указывается в этикетке БКЖИ.647155.002ЭТ (РП16М), БКЖИ.647155.004ЭТ

(РП17М), БКЖИ.647155.005ЭТ (РП18М).

ВНИМАНИЕ!

До изучения руководства не включать!

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии

изготовления возможны некоторые расхождения между руководством по эксплуатации и поставляемым

изделием, не влияющие на параметры изделия, на условия его монтажа и эксплуатации.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа реле

1.2 Технические характеристики

1.1 Назначение изделия

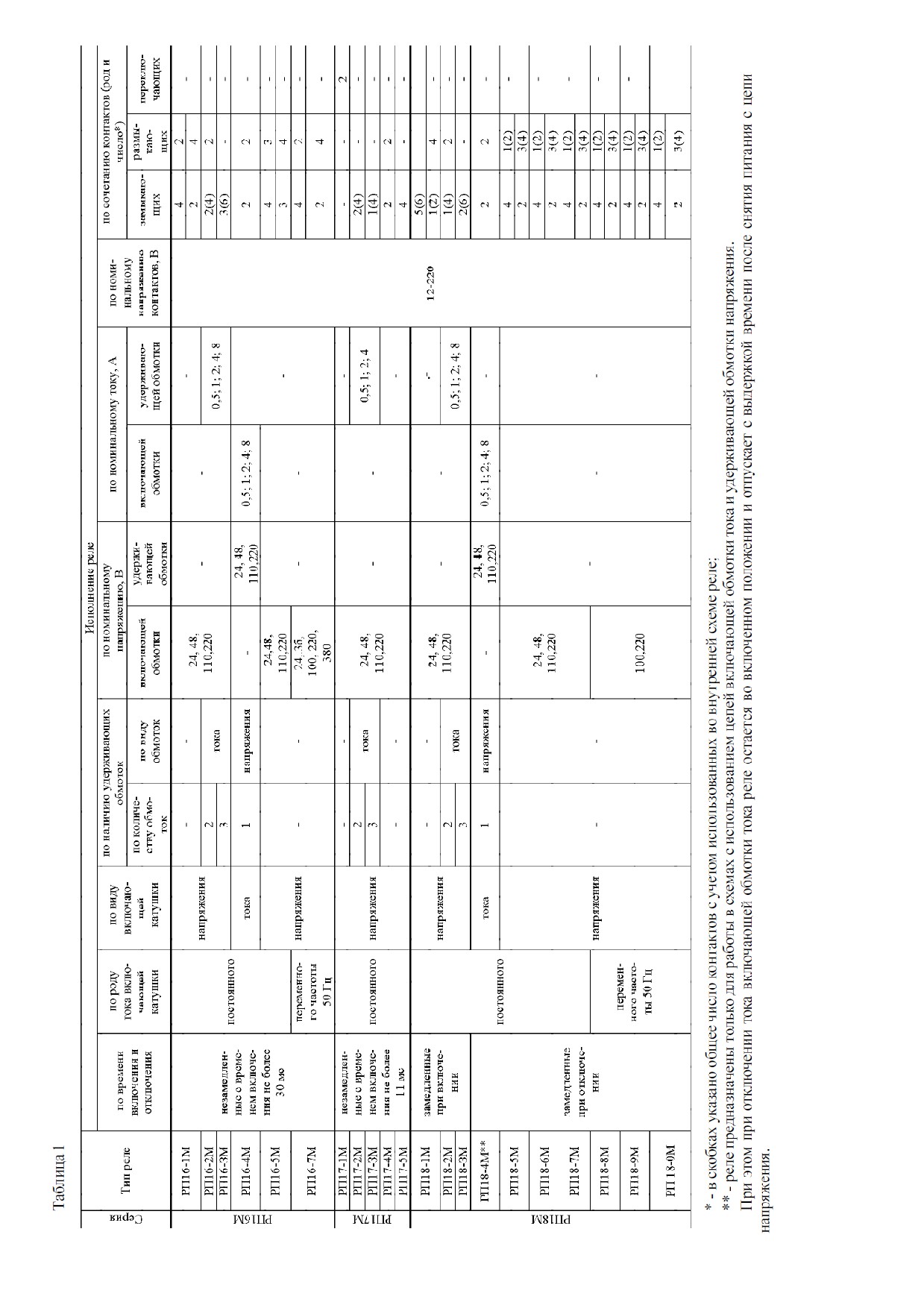

1.2.1 Типы реле и их основные параметры приве-

дены в таблице 1.

1.1.1 Реле предназначены для использования в

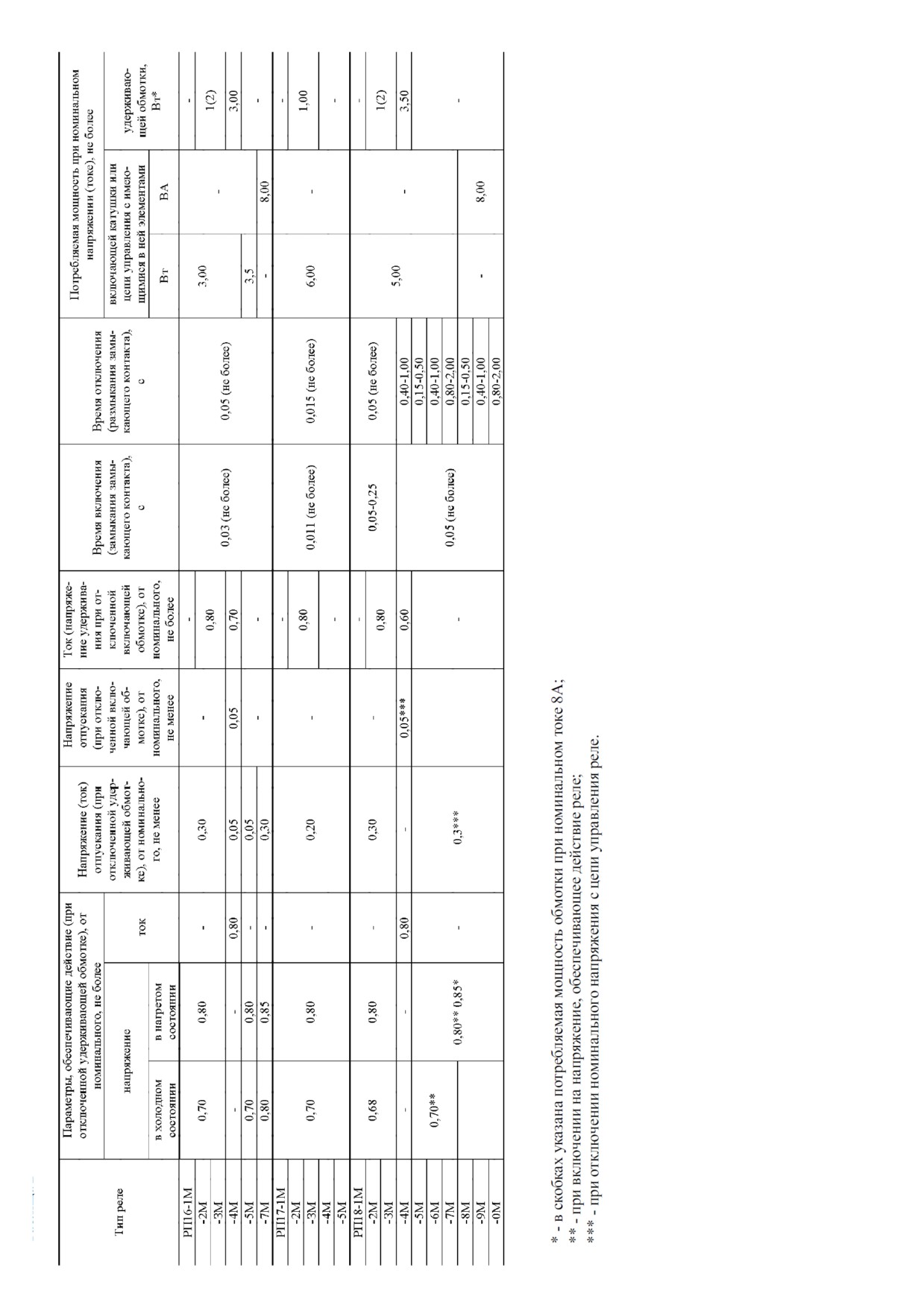

1.2.2 Значения параметров (напряжения и тока)

схемах устройств релейной защиты и автоматики

срабатывания и отпускания реле, времени включе-

энергетических систем для коммутации электричес-

ния и отключения, потребляемой мощности при тем-

ких нагрузок в цепях напряжением до 242 В посто-

пературе окружающего воздуха (20±5)°С и в холод-

янного и переменного тока частоты 50 Гц и являют-

ном состоянии реле, а также при нагреве до устано-

ся комплектующими изделиями.

вившегося теплового состояния напряжением на об-

мотке, равном 1,1 номинального при температуре ок-

1.1.2 Климатическое исполнение УХЛ, О катего-

ружающей среды 55°С и отсутствии воздействующих

рии размещения 4 по ГОСТ 15150-69.

величин в других обмотках должны соответствовать

1.1.3 Реле предназначены для работы в следую-

величинам, указанным в таблице 2, при этом:

щих условиях:

- напряжение срабатывания для исполнений на

- диапазон рабочих температур окружающего

110,220В постоянного тока реле РП16М, РП18М

воздуха для исполнения УХЛ4 от минус 40 до плюс

должно быть не менее 55% номинального напряже-

55 °С;

ния при нормальных климатических условиях и хо-

- диапазон рабочих температур окружающего

лодной катушке;

воздуха для исполнения О4 от минус 10 до плюс

- регулировка времени замедления в диапазонах,

охватывающих приведенные в таблице 2 значения

55 °С;

должна быть обеспечена для каждого исполнения

- высота над уровнем моря не более 2000 м;

реле РП18М;

- верхнее значение относительной влажности воз-

1.2.3 При изменении температуры в пределах от

духа без конденсации влаги не более 80% при 25 °С

минус 40 до 55°С и номинальной частоте, частоты

для исполнения УХЛ4 и не более 98% при 35 °С для

на ±3 Гц от номинальной и температуры (20±5)°С,

О4;

а также после гарантированного числа срабатыва-

- окружающая среда невзрывоопасная, не содер-

ний ( при нормальных климатических условиях и но-

жащая токопроводящей и абразивной пыли в концен-

минальной частоте ), напряжение срабатывания не

трациях, снижающих параметры реле в недопусти-

должно превышать 0,8 номинального напряжения для

мых пределах, не содержащая токопроводящие или

реле постоянного тока , 0,85 номинального - для реле

переменного тока, и номинального тока - для реле

химически активные газы, испарения и осадки, раз-

с токовой включающей катушкой.

рушающие изоляцию и металлы;

Для реле РП16-5М при температуре окружаю-

- место установки реле должно быть защищено

щего воздуха ниже 0°С допускается снижение на-

от попадания брызг воды, масел, эмульсий, а также

пряжения отпускания до 0,03 номинального.

от прямого воздействия солнечной радиации.

Наибольшее отклонение собственного времени

- установка реле на вертикальной плоскости (кон-

включения и отключения от изменения температу-

тактным блоком вверх) с возможным отклонением

ры от минус 40 до 55°С при номинальном напряже-

до 5° в любую сторону, допускается использование

нии, от изменения напряжения от 0,8 до 1,1 номи-

реле в повернутом на (90±5)° положении (контакт-

нального при температуре (20±5)°С, а также при

номинальном напряжении и температуре (20±5)°С

ным блоком в левую сторону) при установке реле на

после гарантированного числа срабатываний не дол-

вертикальной плоскости.

жно превышать указанных в таблице 3 значений.

1.1.4 Номинальные рабочие значения механичес-

Для реле РП16-5М время включения при напря-

ких внешних воздействующих факторов по

жении 0,8 номинального при температуре (20±5)°С

ГОСТ 17516.1-90 для группы механического испол-

должно быть не более 0,06 с.

нения М7, при этом:

1.2.4 Разброс времени замедления реле серии

- вибрационные нагрузки в диапазоне частот от

РП18М не должен превышать ±10%.

5 до 15 Гц с максимальным ускорением 3g, в диапа-

1.2.5 Дополнительная погрешность по времени

зоне от 16 до 100 Гц с максимальным ускорением

замедления реле серии РП18М не должна превы-

шать:

1g;

- от изменения напряжения питания от номиналь-

- многократные ударные нагрузки длительнос-

ного до 0,8 номинального и от номинального до 1,1

тью от 2 до 20 мс с максимальным ускорением 3g.

номинального - ±10% от максимального значения

- реле сейсмостойки при воздействии землетря-

по 1.2.2.

сений интенсивностью 9 баллов по МSK-64 при уров-

- от изменения температуры окружающей сре-

не установки над нулевой отметкой до 10 м.

ды в пределах, оговоренных в 1.1.3 - ±20%.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 3

Таблица 4

Наибольшее отклонение от максимального

Испытательное напряжение, В

значения по 1.2.2, %

Испытуемые цепи,

Наименование

Для реле

Для реле,

между которыми

параметра

при измене-

после

климатического

прошедших

проверяется

нии

испытания

исполнения

испытания на

электрическая

температуры

напряжения

на износ

коммутацион-

прочность изоляции

Время вклю-

УХЛ

ную износо-

чения неза-

стойкость

медленных

Между всеми электри-

реле и реле с

+20

+10

+20

чески соединенными

замедлением

цепями и металличе-

2000

2200

1500

при отключе-

скими частями обо-

нии

лочки реле

Между объединенны-

Время отклю-

чения неза-

ми цепями включаю-

медленных

щих и удерживающих

2000

2200

1500

обмоток и взаимонеза-

реле и реле с

+30

+10

+20

висимыми цепями

замедлением

контактов

при включе-

Между взаимонезави-

нии

симыми цепями кон-

2000

2200

1500

тактов

Между размыкающи-

1.2.6 Реле допускают работу в следующих ре-

мися частями одной

500

550

450

цепи контактов

жимах:

Между удерживаю-

- продолжительном;

щими и включающими

500

550

450

- повторно-кратковременном с частотой вклю-

обмотками

чений до 1200 включений в час с относительной

продолжительностью включения 40%.

1.2.9 Коммутационная способность контактов реле

При этом суммарное время нахождения реле под

соответствует указанной в таблице 5.

током одновременно при температуре окружающе-

Контакты реле также обеспечивают:

го воздуха 55°С и напряжении 1,1 номинального до

- включение и протекание номинального тока дли-

1000 ч, обеспечивается применяемой маркой про-

тельно;

вода.

- включение трех параллельно соединенных элек-

Режим работы обмоток тока - кратковремен-

тромагнитов ВВ-400-15 (ток 72А при напряжении 110В

ный продолжительностью включения включающей

и 36А при напряжении 220В в течение 0,02с) при пос-

обмотки - 3 с при токе 3,0 номинального, удержи-

ледующем их отключении другим устройством;

вающей обмотки -10 с при токе 2,0 номинального.

- включение и протекание постоянного тока 15 А

1.2.7 Изоляция реле в состоянии поставки в те-

в течение 10 с, постоянного тока 24 А в течение 0,1с

чение 1мин. выдерживает испытательное напряже-

(что соответствует включению последовательно со-

ние без пробоя и перекрытия по поверхности по

единенных соленоидов трех фаз выключателя ВВБК-

ГОСТ 12434-83 ( величины испытательного напря-

220 кВ) при последующем их отключении другим ус-

жения переменного тока частоты 50 Гц указаны в

тройством.

таблице 4 ).

1.2.10 Механическая износостойкость реле РП16-

При повторном испытании значение испытатель-

5М составляет 2 млн. циклов, реле РП16-7М, РП18-

ного напряжения должно составлять 90% от ука-

8М, РП18-9М, РП18-0М, - 500 тыс. циклов, осталь-

занных величин.

ных реле - 1 млн. циклов включения-отключения

После испытаний на коммутационную износо-

(ВО).

стойкость значение испытательного напряжения

1.2.11 Коммутационная износостойкость контактов

должно составлять 75% от указанных величин

реле составляет:

1.2.8 Сопротивление изоляции реле соответству-

- при коммутации нагрузок, указанных в таблице

ет ряду 3 по ГОСТ 12434-83.

5, с

  0,02 или cos  0,5 - 30 тыс. циклов ВО;

Наименьший рабочий ток, коммутируемый кон-

тактами при напряжении 24 В составляет 0,01 А.

- при коммутации нагрузок, мощностью меньшей

При этом падение напряжения в цепи контактов

в два раза от указанных в таблице 5, с   0,005 или

должно быть не более 1,2 В.

cos 0,8 - 100 тыс. циклов ВО.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 5

на входные порты питания постоянного тока

Отключаемый ток, А

10 % U_НОМ.

двумя по-

и) к воздействию радиочастотного электромаг-

Номиналь-

Макси-

следова-

Род тока и

Серия

ный ток

мальное

одним

тельно

нитного поля частотой от 80 до 1000МГц при испы-

характер

реле

контактов,

напряже-

контак-

соединен-

тательных воздействиях по ГОСТ 30804.4.3-2013

нагрузки

ние, В

том

ными

(IEC 61000-4-3:2006);

контакта-

к) к воздействию кондуктивных помех, наведен-

ми

ных радиочастотными электромагнитными полями,

26,4

2,65

5,0

постоян-

для степени жесткости испытаний

3 по

52,8

1,3

3,0

ный

121

0,58

1,25

СТБ IEC 61000-4-6-2011 (ГОСТ Р 51317.4.6-99) с

τ  0,02

РП16М

242

0,248

0,62

ипытательным напряжением 10 В.

РП18М

26,4

перемен-

1.2.13 Изоляция между всеми электрически не

39,6

ный

110

связанными токоведущими частями, а также меж-

cos φ 0,5

242

ду этими токоведущими частями и металлически-

26,4

1,1

постоян-

ми деталями крепления реле выдерживает воздей-

52,8

0,56

ный

121

0,25

ствие импульсного напряжения на изоляцию по ГОСТ

τ  0,02

242

0,124

Р 50514-93 со следующими параметрами:

РП17М

26,4

перемен-

- с амплитудой от 4,5 до 5 кВ;

39,6

ный

110

- с длительностью фронта импульса 1,2x10^-6 с, с

cos φ 0,5

242

1,25

допустимым отклонением до ±30%;

- с длительностью среза импульса 50x10^-6 с, с

1.2.12 Требования по электромагнитной совмес-

допустимым отклонением до ±20%;

тимости для реле, содержащих элементы микроэлек-

- с энергией импульса 0,5 Дж, с допустимым

троники, соответствуют требованиям ТР ТС 020/

отклонением на ±10%;

2011, ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001)

- количество импульсов при испытаниях - по три

с учетом изложенного настоящего пункта.

разной полярности.

1.2.12.1 Реле РП18М устойчивы:

1.3 Конструктивное выполнение

а) к электростатическим разрядам при степени

жесткости испытаний 3 по ГОСТ 30804.4.2-2013 (IEC

1.3.1 Все элементы смонтированы в корпусе, со-

61000.4.2:2008) с испытательным напряжением им-

стоящем из основания (цоколя) и съемного прозрач-

ного кожуха.

пульса разрядного тока:

1.3.2 Габаритные, установочные и присоедини-

- контактный разряд - 6 кВ;

тельные размеры приведены на рисунках 1,2.

- воздушный разряд - 8 кВ.

1.3.3 По способу монтажа реле выпускаются (в

б) к кондуктивным помехам в полосе частот от 0

зависимости от заказа) с передним, либо задним при-

до 150 кГц при степени жесткости испытаний 3 по

соединением внешних проводников. При необходи-

ГОСТ Р 51317.4.16-2000 (МЭК 61000.4.16-98).

мости возможно изменение способа крепления вне-

в) к воздействию микросекундных импульсных

шних проводников с переднего на заднее или наобо-

помех большой энергии в соответствии с 3 классом

рот. Для этого необходимо винты крепления внешних

условий эксплуатации по ГОСТ IEC 61000-4-5:2014,

проводников установить с нужной стороны - спере-

СТБ МЭК 61000-4-5-2006 (ГОСТ Р 51317.4.5-99) с

ди или сзади.

испытательным воздействием:

1.3.4 Винты крепления внешних проводников име-

- по схеме «провод-провод» - 2 степень жестко-

ют резьбу М4.

сти, 1 кВ;

1.3.5 Основным способом крепления реле явля-

- по схеме «провод-земля» - 3 степень жесткос-

ется крепление двумя винтами М4х20, поставляе-

ти, 2 кВ.

мыми комплектно с реле. Имеется возможность ус-

г) к динамическим изменениям напряжения элек-

тановки реле на DIN рейку типа TS35/15 (шириной

тропитания в соответствии с ГОСТ 30804.4.11-2013.

35 мм) c дополнительным креплением двумя винта-

д) к воздействию повторяющихся колебательных

ми М4х28.

затухающих помех при степени жесткости испыта-

1.3.6 Масса реле в корпусе не более 0,4 кг.

ний 3 по ГОСТ 30804.4.12-2002 с испытательным воз-

1.4 Устройство и работа

действием:

1.4.1 Реле работают на электромагнитном прин-

- по схеме «провод-провод» - 1 кВ;

ципе.

- по схеме «провод-земля» - 2,5 кВ.

1.4.2 Устройство реле серий РП16М, РП17М по-

е) к наносекундным импульсным помехам

казано на рисунке 2. Реле содержат контактную си-

при степени жесткости испытаний 3 по ГОСТ

стему и электромагнит. Электромагнит реле клапан-

30804.4.4-2013, с заданными амплитудой и частотой

ного типа состоит из П-образного магнитопровода с

испытательных импульсов:

круглым сердечником с установленной на него кар-

- линии электропитания - 2 кВ, 5 кГц;

касной катушкой и якоря.

- линии сигналов ввода/вывода - 1 кВ, 5 кГц.

Контактная система реле представляет из себя

ж) к пульсациям напряжения питания постоянно-

блок, состоящий из основания, подвижных и непод-

го тока в соответствии с ГОСТ Р 51317.4.17-2000

вижных плоских пружинных контактодержателей с

-------------------------------------------------------------------------------------------------------------------------------------------------------------

биметаллическими контактами с серебряным слоем,

реле замыкаются, а размыкающие - размыкаются.

разделенных посредством электроизоляционных ко-

При снятии питания с включающей и удерживаю-

лодок, толкателя и плоской возвратной пружины.

щей обмоток якорь реле и его контакты возвраща-

Концы подвижных контактных пружин установлены

ются в исходное положение.

в прорезях толкателя и перемещаются вместе с ним.

Реле серии РП18М состоят из контактной систе-

мы, электромагнитов, аналогичных применяемым в

При подаче напряжения (тока) на включающую

РП16М, РП17М, и блока с полупроводниковой схе-

обмотку реле срабатывает. Замыкающие контакты

мой замедления. При этом реле типов РП18-1М,

РП18-2М, РП18-3М имеют замедление при вклю-

чении, реле типов РП18-4М, РП18-5М, РП18-6М,

РП18-7М, РП18-8М, РП18-9М, РП18-0М имеют за-

медление при отключении напряжения питания.

Схемы электрические принципиальные реле при-

ведены на рисунках 3 и 4.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

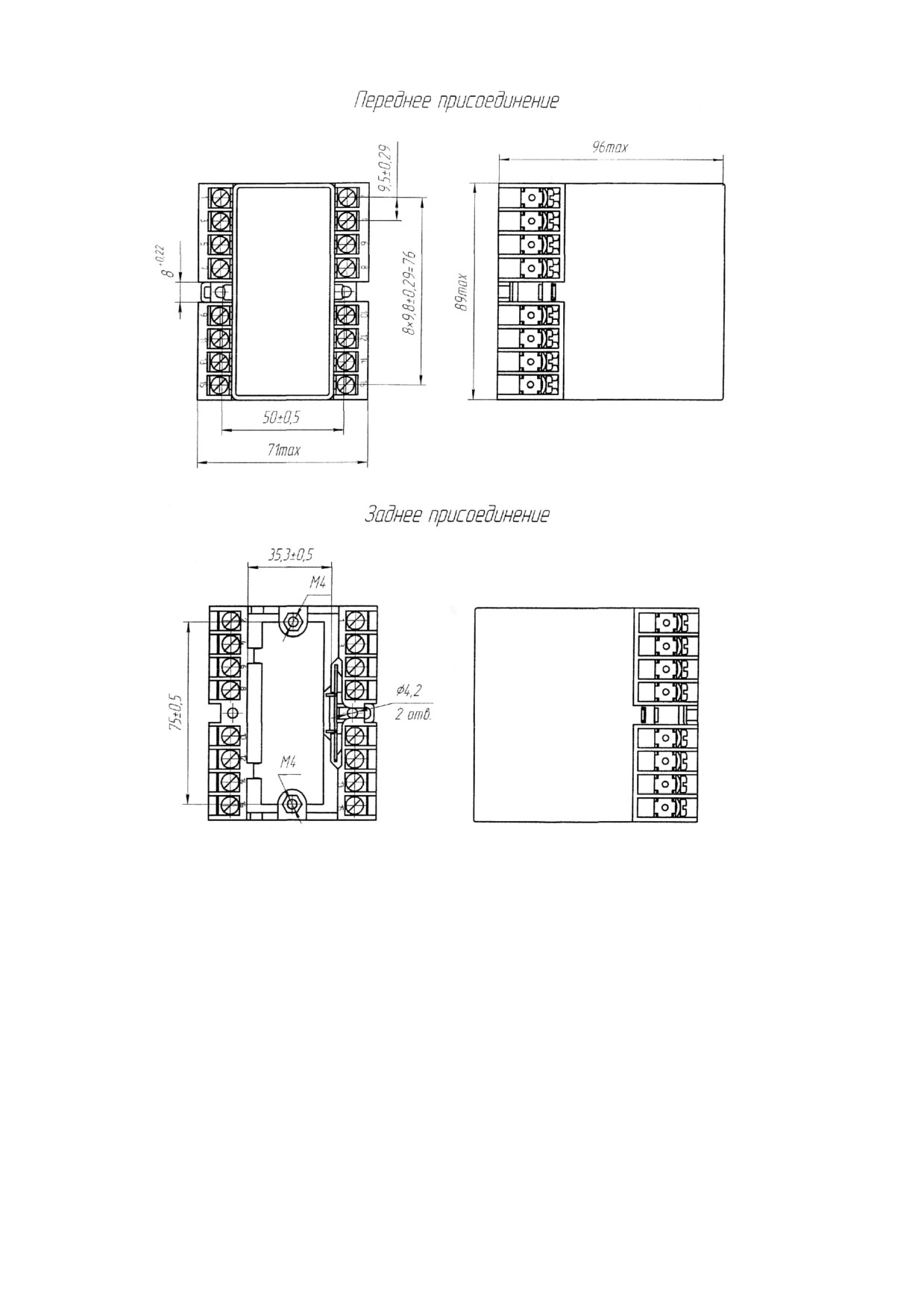

Рисунок 1 - Габаритные, установочные и присоединительные размеры реле.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 - магнитопровод

2 - сердечник

3 - катушка

4 - якорь

5 - основание (цоколь)

6 - подвижный контактодержатель

7 - неподвижный контактодержатель

8, 9 - изоляционные колодки

10 - толкатель

11 - возвратная пружина

12 - упорная пластина

Рисунок 2 - Устройство реле

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.5 Маркировка

необходимо:

- обесточить реле;

1.5.1 Маркировка реле соответствует ст.5 ТР ТС

- выяснить причины неисправности;

004/2011, ГОСТ 18620-86 и конструкторской доку-

- устранить неисправность.

ментации.

2.3.3 О всех случаях отказов реле необходимо

1.5.2 Маркировка транспортной тары соответ-

сообщить на завод-изготовитель в установленном

ствует ГОСТ 14192-96.

порядке.

1.6 Упаковка

1.6.1 Консервации реле не подлежат.

3 Техническое обслуживание

1.6.2 Упаковка изделий производится по

3.1 Общие указания

ГОСТ 23216-78 для условий хранения и транспорти-

3.1.1 Техническое обслуживание реле разреша-

рования, допустимых сроков сохраняемости, указан-

ется осуществлять лицам, прошедшим специальную

ных в разделе «Транспортирование и хранение».

подготовку, имеющим аттестацию на право выпол-

1.6.3 Сочетание видов и вариантов транспортной

нения работ и ознакомившимися с данным РЭ.

тары с типами внутренней упаковки по ГОСТ 23216-

3.1.2 Техническое обслуживание реле производит-

78.

ся в соответствии с «Правилами технической эксп-

2 Использование по назначению

луатации электроустановок потребителей» и насто-

ящим РЭ.

2.1 Эксплуатационные ограничения

3.1.3 При эксплуатации необходимо придержи-

2.1.1 Климатические условия монтажа и эксплу-

ваться следующих правил:

атации реле соответствуют требованиям 1.1.2.

- не реже одного раза в год необходимо осуще-

2.1.2 В части воздействия механических факто-

ствлять проверку параметров срабатывания реле.

ров реле соответствует требованиям 1.1.4.

Они должны соответствовать требованиям 1.2.2.

- до установки в эксплуатацию реле должно хра-

2.2 Подготовка реле к использованию

ниться в закрытых складских помещениях в завод-

2.2.1 Общий вид и устройство реле РП16М,

ской упаковке;

РП17М, РП18М приведен на рисунках 1 и 2.

- чистку серебряных контактов рекомендуется

2.2.2 Реле поставляются отрегулированными и при

производить острым лезвием ножа или чистым над-

отсутствии повреждений, возникших при транспор-

филем, а затем протереть их чистой мягкой тряпоч-

тировании, перед пуском в эксплуатацию не требу-

кой. Не допускать применение абразивных матери-

ют специальной настройки и регулировки. Однако,

алов. Не рекомендуется касаться контактов паль-

при обнаружении каких либо дефектов, следует про-

цами.

верить регулировку (при необходимости произвести

3.2 Правила безопасности

подрегулировку) реле и проверить его параметры.

3.2.1 Требования безопасности соответствуют ТР

При этом необходимо иметь ввиду следующее:

ТС 004/2011.

- ход толкателя (рисунок 2) должен быть в пре-

3.2.2 По способу защиты человека от поражения

делах 2,8^+0,2 мм для реле РП16М, РП18М и в преде-

электрическим током реле соответствуют классу 0

лах 1,8^+0,2 мм для реле РП17М;

по ГОСТ 12.2.007.0-75.

- величина раствора контактов должна быть в

3.2.3 Конструкция реле обеспечивает безопас-

пределах 1,6±0,05 мм для реле РП16М, РП18М и в

ность обслуживания в соответствии с ГОСТ

пределах 0,8±0,05 мм для реле РП17М; регулировка

12.2.007.6-75, ГОСТ 12.2.007.6-93.

растворов осуществляется подгибанием упорной

3.2.4 Степень защиты оболочки реле от прикос-

пластины 12;

новения к токоведущим частям и попадания внутрь

- контактные нажатия должны быть не менее

твердых посторонних тел - IP40, а контактных за-

10 г для реле РП16М, РП18М и не менее 7 г для

жимов для присоединения внешних провод-

реле РП17М;

ников - IP00 по ГОСТ 14254-2015, ГОСТ 14255-69.

- параметры срабатывания реле должны соот-

3.2.5 Требования по изоляции реле соответству-

ветствовать требованиям 1.2.2.

ют приведенным в первом разделе требований на-

2.2.3 Реле монтируются на вертикальной повер-

стоящего РЭ.

хности контактным блоком вверх с отклонением не

3.2.6 Требования по коммутационной и механи-

более 5° в любую сторону. Допускается использо-

ческой износостойкости соответствуют приведен-

вание реле в повернутом на 90±5° положении (кон-

ным в первом разделе требований настоящего РЭ.

тактным блоком в левую сторону) при установке

3.2.7 Требования к внешним механическим и кли-

реле на вертикальной поверхности.

матическим воздействующим факторам соответ-

2.2.4 Выводы реле допускают присоединение к

ствуют приведенным в первом разделе требований

каждому из них одного или двух медных проводов

настоящего РЭ.

номинальным сечением 1,5 мм² или одного медного

3.2.8 Монтаж и обслуживание реле должны про-

проводника сечением 2,5 мм и соответствуют 2 клас-

изводиться при обесточенном состоянии. Запреща-

су ГОСТ10434-82.

ется снимать оболочку (кожух) с реле, находящего-

Длина зачищенного конца проводника для присо-

ся в работе.

единения к реле должна быть 12-14 мм.

3.2.9 Конструкция реле пожаробезопасна в соот-

ветствии с требованиями ГОСТ 12.1.004-91. Веро-

2.3 Возможные неисправности и методы их уст-

ятность возникновения пожара не превышает 10^-6 в

ранения

год.

2.3.1 Неисправности в реле могут возникнуть при

3.2.10 При соблюдении требований эксплуатации

нарушении условий транспортирования и хранения.

и хранения, реле не создает опасность для окружа-

2.3.2 При появлении признаков неисправности реле

ющей среды и потребителя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 6

6.2 Основным методом утилизации является раз-

борка изделия. При разборке целесообразно разде-

Обозначение условий

лять материалы по группам. Из состава изделия

транспортирования в

подлежат утилизации пластмассы, черные и цвет-

части воздействия

Обозна-

Допустимый

ные металлы. Черные металлы при утилизации не-

Климати-

чение

срок сохра-

ческих

условий

няемости в

обходимо разделять на сталь конструкционную и

Вид поставки

Механичес-

факторов,

хранения

упаковке

электротехническую, а пластмассы на термоплас-

ких

такие, как

по ГОСТ

поставщика,

факторов

тичные и термореактивные.

условия

15150-69

годы

ГОСТ

хранения

23216-78

7 Формулирование заказа

по ГОСТ

15150-69

Структура условного обозначения реле серий

1 Для потреб-

РП16М, РП17М, РП18М приведена на странице 13.

ностей эко-

5 (ОЖ4)

1(Л)

номики стра-

При формулировании заказа необходимо указать:

ны

- наименование и тип реле в соответствии со

2 Экспортные

структурой условного обозначения;

в макроклима-

тические рай-

5 (ОЖ4)

1(Л)

- климатическое исполнение и категорию разме-

оны с умерен-

щения;

ным климатом

3 Экспортные

- сочетание контактов;

в макроклима-

- номинальное напряжение и ток (для токовых

тические рай-

6 (ОЖ2)

3(ЖЗ)

катушек);

оны с тропи-

ческим клима-

- номинальную частоту для реле переменного

том

тока;

- слово «экспорт», в случае поставки на экспорт;

4 Комплектность

- номер технических условий.

4.1 В комплект поставки входят:

Пример записи условного обозначения реле се-

- реле;

рии РП16М переменного тока с четырьмя замыка-

- комплект деталей крепления реле;

ющими и двумя размыкающими контактами с вклю-

- этикетка;

чающей обмоткой напряжения на номинальное на-

- руководство по эксплуатации - 1 экз. на партию

пряжение 220 В, частоты 50 Гц, с винтовыми зажи-

реле поставляемых в один адрес, если иное не ого-

мами для выступающего монтажа с передним при-

ворено в заказе.

соединением проводников при заказе и в докумен-

5 Транспортирование и хранение

тации другого изделия:

5.1 Условия транспортирования и хранения изде-

- климатического исполнения УХЛ4, для потреб-

лия и допустимые сроки сохраняемости в упаковке

ностей экономики страны:

до ввода в эксплуатацию должны соответствовать

«Реле РП16-73М УХЛ4, 4/2, 220В, 50 Гц,

указанным в таблице 6.

БКЖИ 647155.002ТУ»;

5.2 Нижнее значение температуры окружающе-

- климатического исполнения УХЛ4, поставляе-

го воздуха при транспортировании и хранении долж-

мого для экспорта «Реле РП16-73М УХЛ4, 4/2, 220В,

но быть не ниже минус 60°С.

50Гц, экспорт, БКЖИ.647155.002ТУ»;

5.3 Транспортирование упакованных изделий мо-

- климатического исполнения 04, поставляемого

жет производиться любым видом закрытого транс-

для экспорта «Реле РП16-73М 04, 4/2, 220В, 50 Гц,

порта, предохраняющим их от воздействия солнеч-

экспорт, БКЖИ.647155.002ТУ».

ной радиации, атмосферных осадков и пыли, с со-

блюдением мер предосторожности против механи-

Пример записи условного обозначения реле се-

ческих воздействий.

рии РП16М постоянного тока с включающей обмот-

кой напряжения на номинальное напряжение 220В и

6 Утилизация

с двумя удерживающими обмотками тока на номи-

6.1 После окончания установленного срока служ-

нальный ток 1А, с винтовыми зажимами для высту-

бы изделие подлежит демонтажу и утилизации. Спе-

пающего монтажа с передним присоединением, кли-

циальных мер безопасности при демонтаже и ути-

матического исполнения УХЛ4, для потребностей

лизации не требуется. Демонтаж и утилизация не

экономики страны:

требует специальных приспособлений и инструмен-

«Реле РП16-23М УХЛ4, 220 В, 1 А,

тов.

БКЖИ 647155.002ТУ».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Структура условного обозначения типа реле

РП ХХ Х Х М Х 4

Вид реле - реле промежуточные.

Обозначение серии:

16 - реле незамедленные с временем включения не более 30 мс;

17 - реле незамедленные с временем включения не более 11 мс;

18 - реле замедленные при включении или отключении.

Исполнение по функциональному назначению:

для реле серии РП16М

1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток:

2 - постоянного тока с включающей катушкой напряжения и 2 удерживающими обмотками тока;

3 - постоянного тока с включающей катушкой напряжения и 3 удерживающими обмотками тока;

4 - постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;

5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;

7 - переменного тока с включающей катушкой напряжения без удерживающих обмоток;

для реле серии РП17М

1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переклю-

чающими контактами);

2 - постоянного тока с включающей катушкой напряжения и 2 удерживающими обмотками тока (с 4

замыкающими контактами);

3 - постоянного тока с включающей катушкой напряжения и 3 удерживающими обмотками тока (с 4

замыкающими контактами);

4 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток тока (с 2

замыкающими и 2 размыкающими контактами);

5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыка-

ющими контактами);

для реле серии РП18М

1 - постоянного тока замедленные при включении с включающей катушкой напряжения без удержи-

вающих обмоток;

2 - постоянного тока замедленные при включении с включающей катушкой напряжения и 2 удержи-

вающими обмотками тока;

3 - постоянного тока замедленные при включении с включающей обмоткой напряжения и 3 удержи-

вающими обмотками тока;

4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей

обмотки напряжения с временем отключения от 0,4 до 1,0 с при отключении удерживающей обмотки;

5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с. с

включающей обмоткой напряжения без удерживающих обмоток;

6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с. с включа-

ющей обмоткой напряжение без удерживающих обмоток;

7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с. с включа-

ющей обмоткой напряжения без удерживающих обмоток;

8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с. с

включающей обмоткой напряжения без удерживающих обмоток;

9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с. с

включающей обмоткой напряжения без удерживающих обмоток;

0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с. с

включающей обмоткой напряжения без удерживающих обмоток.

Исполнение реле по степени защиты и монтажным особенностям:

3 - с винтовыми зажимами для выступающего монтажа с передним присоединением:

4 - с винтовыми зажимами для выступающего монтажа с задним присоединением.

Модернизированное.

Климатическое исполнение по ГОСТ 15150: УХЛ, О.

Категория размещения по ГОСТ 15150.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рисунок 3 - Схемы электрические подключения реле РП16М, РП17М

-------------------------------------------------------------------------------------------------------------------------------------------------------------

*Однополярные зажимы

Рисунок 4 - Схемы электрические принципиальные реле РП18М,РП16-5М

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение А

(обязательное)

Ведомость цветных металлов

Таблица А.1

Количество цветных металлов,

содержащихся в изделии и подлежащих

сдаче в виде лома

Возможность

при полном износе изделия

демонтажа

Наименование

Тип реле

деталей и

и его списании, кг

металла, сплава

узлов при

списании

Классификация по группам

(ГОСТ Р 54564-2011)

РП16МУХЛ4

0,040

0,005

0,0280

РП16МО4

0,040

0,005

0,0301

Медь и

РП17МУХЛ4

0,062

0,022

сплавы на

Да

РП17МО4

0,062

0,022

медной основе

РП18МУХЛ4

0,044

0,008

0,025

РП18МО4

0,044

0,008

0,027

РП16МУХЛ4

0,005

РП16МО4

0,005

Олово и

оловянно-

РП17МУХЛ4

0,005

свинцовые

Нет

РП17МО4

0,005

сплавы

класса А

РП18МУХЛ4

0,006

РП18МО

0,006

///////////////////////////////////////
