Блок УППДПТ–4. Руководство по эксплуатации ШЕДК. 656121.247РЭ

Содержание

Введение…………………………………………………………………………………...3

1 Назначение……………………………………………………………………………... 3

2 Технические характеристики……………………………………………………… 4

3 Размещение и монтаж……………………………………………………………

5

4 Принцип работы ……………………………………………………………………… 7

5 Подготовка к работе…………………………………………………………………8

6 Техническое обслуживание …………………………………………………………. 9

7 Гарантии изготовителя …………………………………………………………… 9

ИзмЛис

№ докум.

Подп.

Дат

ШЕДК.656121.247РЭ

Разраб.

Семенов

Лит.

Лист

Листов

Пров.

Прокудин

А

2

10

Блок УППДПТ-4

Нач.

Прокудин

ООО «ЧЭАЗ-ЭЛПРИ»

Н.контрМишина

Руководство по эксплуатации

Т.(8352) 39-57-41

Утв.

Пайманова

Введение

Руководство по эксплуатации предназначено для изучения устройства

плавного пуска двигателя постоянного тока, именуемого в дальнейшем

«устройство», обеспечения правильной эксплуатации и обслуживания.

Руководство рассчитано на технический персонал, прошедший

специальную подготовку по техническому использованию и обслуживанию

устройств с электроникой и силовой полупроводниковой техникой.

Долговечность и безотказность в работе устройства обеспечиваются

техническими и организационными мероприятиями, изложенными в данном

руководстве, поэтому соблюдение всех требований обязательно.

1 Назначение

Устройство предназначено для плавного пуска двигателей постоянного

тока

(типа П-61) смешанного возбуждения с заданным уровнем

токоограничения.

Устройство может применяться при необходимости пуска двигателя

от сети постоянного тока малой мощности, например от аккумуляторов.

Лис

3

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

2 Технические характеристики

2.1 Устройство предназначено для эксплуатации в условиях

воздействия климатических факторов УХЛ, категория размещения 3.1. по

ГОСТ 15150-69 и ГОСТ 15543.1-89.

2.2 В части воздействия механических факторов внешней среды

устройство соответствует группе условий эксплуатации М2. Степень

жесткости 2 по ГОСТ 17516.1-90.

2.3 Степень защиты IP20 по ГОСТ 14254-96.

2.4 Устройство предназначено для работы от сети постоянного тока

напряжением 220 В. Максимальное напряжение питания - 300 В. Минимальное

напряжение питания - 180 В.

2.5 Номинальный ток - 50 А.

2.6 Максимальный пусковой ток - 80 А.

2.7 Режим работы - длительный.

2.8 Устройство имеет следующие виды защит:

-

защиту от коротких замыканий в цепи якоря двигателя;

-

защиту от коротких замыканий в цепи обмотки возбуждения

двигателя.

2.9 Для организации взаимодействия устройства с системой

автоматического управления предусмотрены:

-

вход «Пуск», параметры цепи - напряжение 15 В, ток 15 мА ;

-

изолированный дискретный выход «Готовность к работе»,

отключающая способность контакта при постоянном напряжении

220 В - ток 0,2 А;

-

изолированный дискретный выход «Пуск завершен» »,

отключающая способность контакта при постоянном напряжении

220 В - ток 0,2 А;

2.10 Масса устройства 2,5 кг.

Лис

4

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

3 Размещение и монтаж.

Рабочее положение устройства вертикальное.

Для охлаждения необходимо оставить над устройством и под ним

свободные зоны не менее 100 мм.

Габаритные и установочные размеры приведены на рисунке 1.

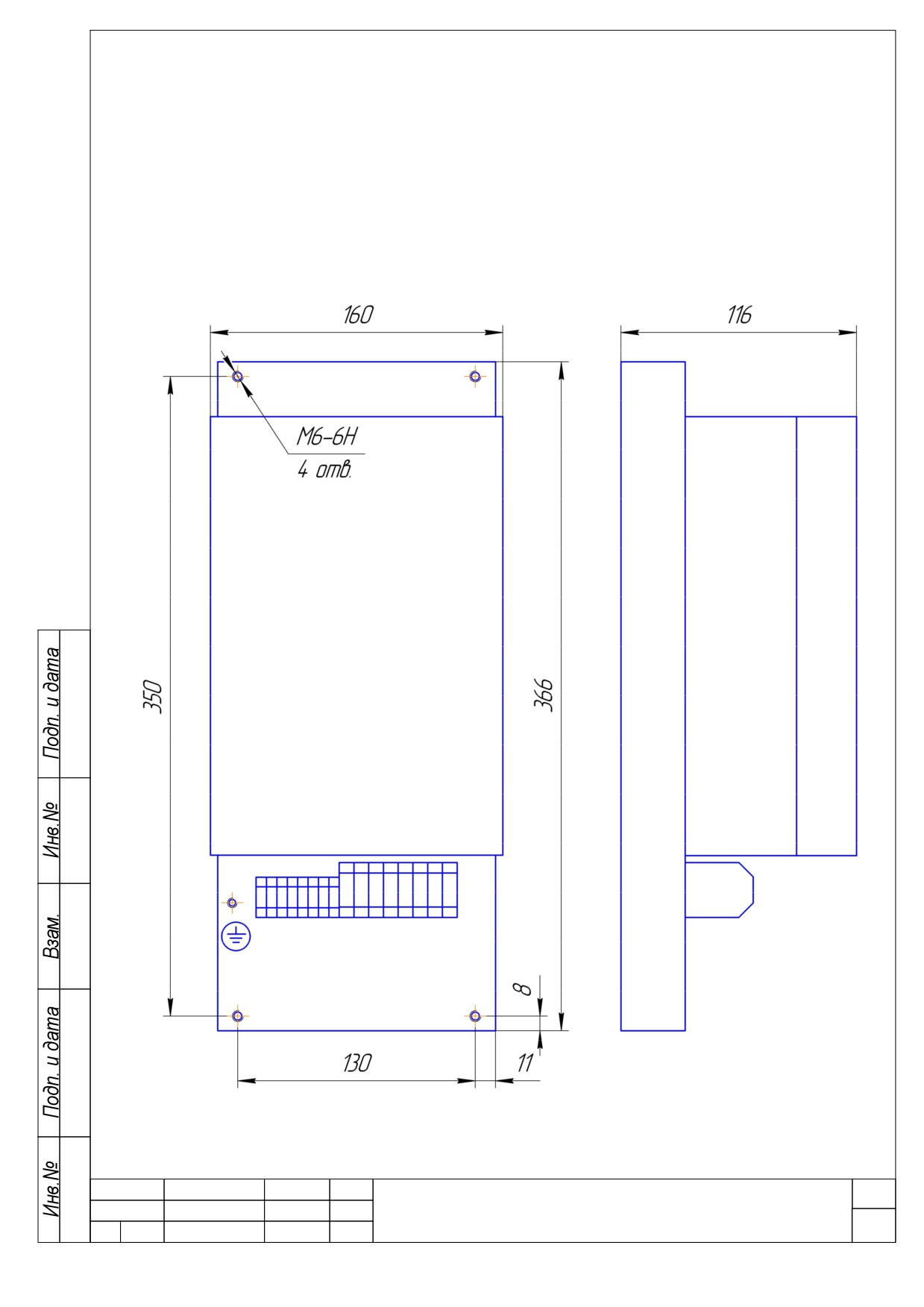

Рисунок 1 - Габаритные и установочные размеры

Лис

5

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

Клеммники расположены в нижней части устройства. Подключение

обмотки возбуждения двигателя и цепей управления производится проводом

сечением от 0,5 до 1,5 мм?. Сечение проводов для подключения к сети и

подключения якоря двигателя выбирается в зависимости от тока нагрузки

двигателя, но не более 10 мм?.

Схемы внешних подключений приведены на рисунках

2,

3.

Предусмотрена возможность подключения двигателя по стандартной схеме

(рисунок 2), а также по трехпроводной схеме при объединении якоря и обмотки

возбуждения и подключении этой цепи к выходу «-L» устройства (рисунок 3).

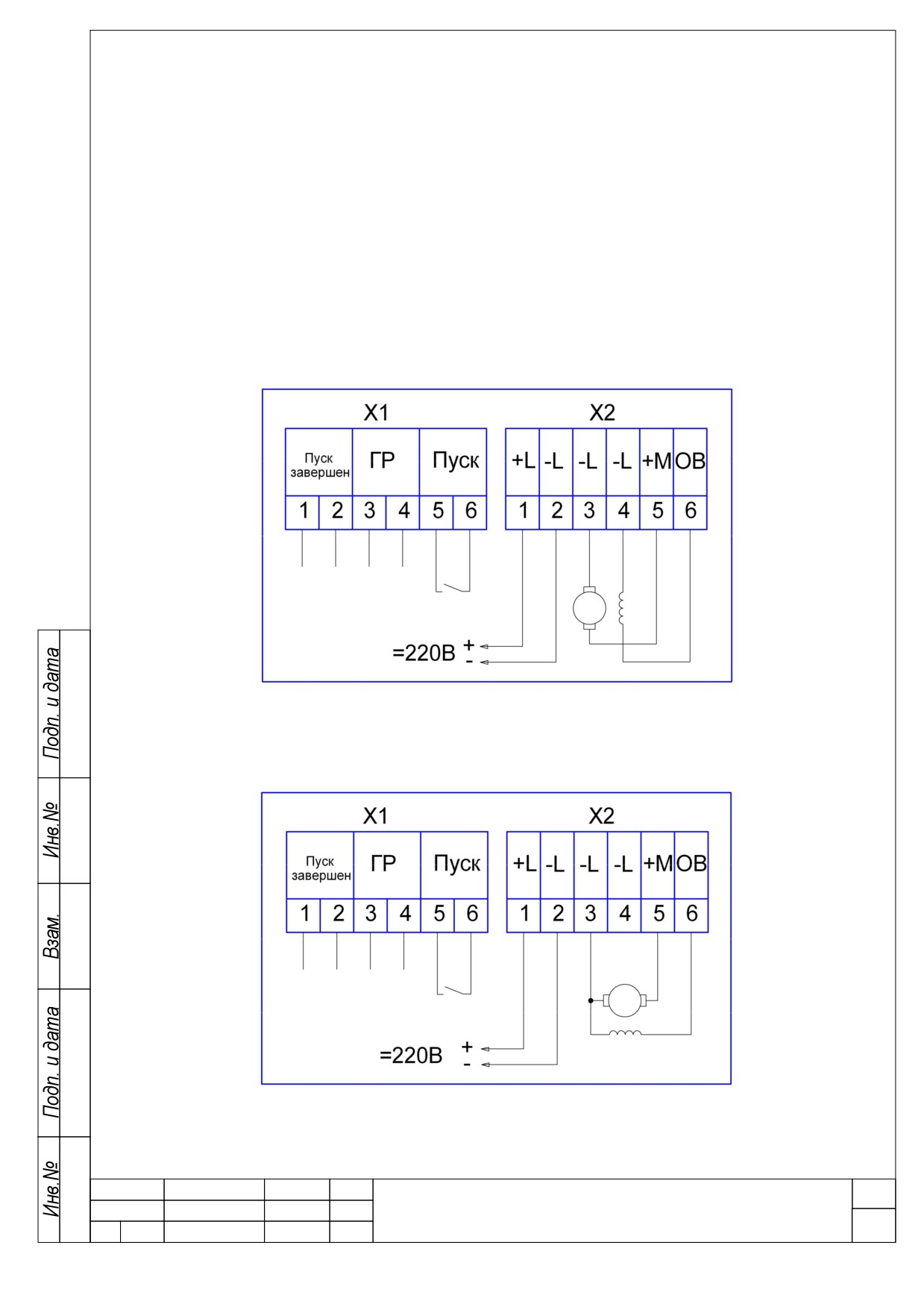

Рисунок 2 - Схема внешних подключений (стандартная)

Рисунок 3 - Схема внешних подключений (трехпроводная)

Лис

6

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

4 Принцип работы

Устройство выполняет функцию поддержания тока якоря на заданном

уровне в процессе разгона двигателя.

Уровень токоограничения задается с помощью перемычек на блоке

управления. Расположение перемычек и способ задания токоограничения

приведены на рисунке 4.

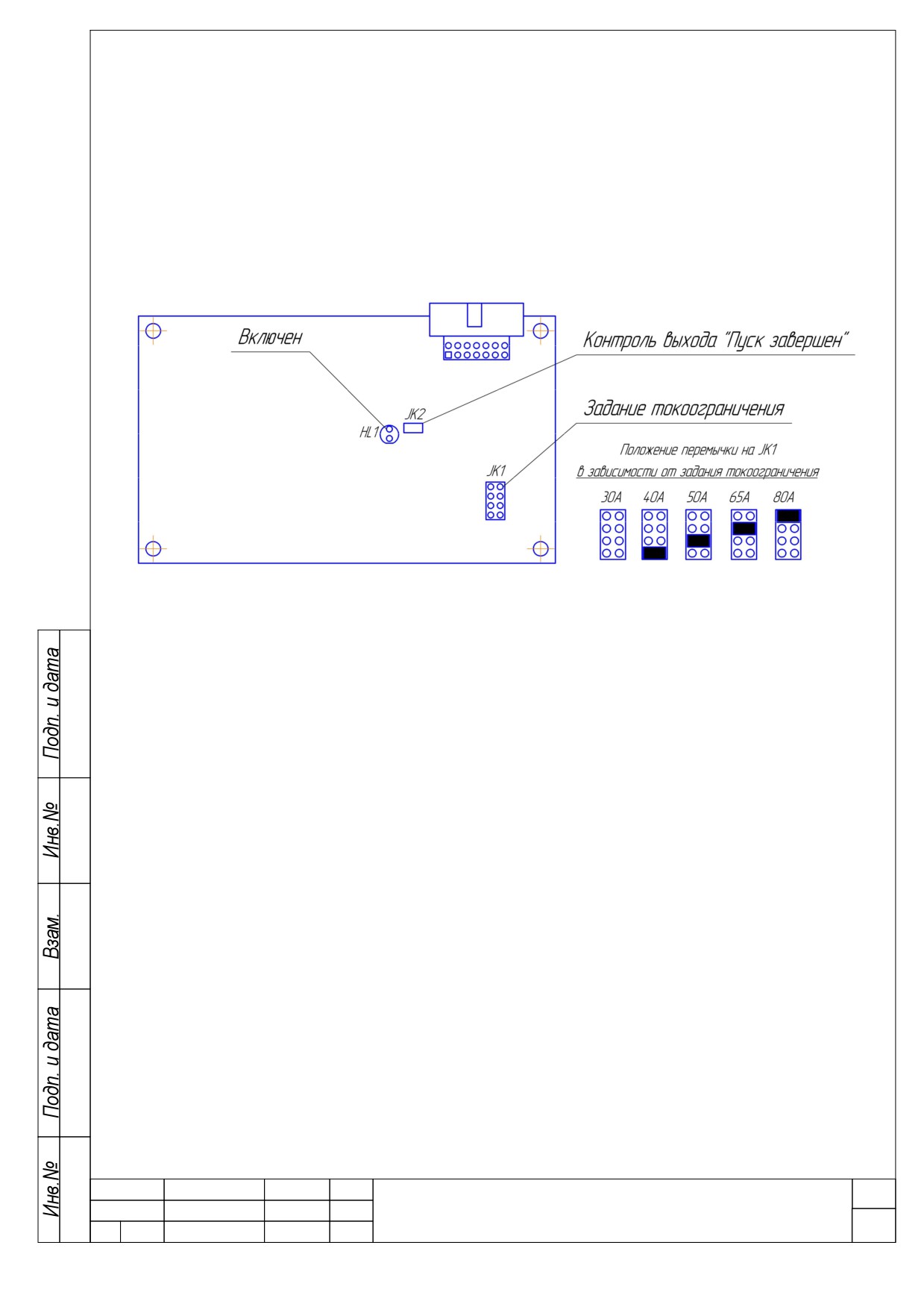

Рисунок 4 - Внешний вид блока управления

Состояние устройства отображается при помощи светодиода

«Включен» и двух изолированных выходов типа «сухой контакт» «Готовность

к работе» и «Пуск завершен». Светодиод «Включен» загорается сразу после

включения напряжения. Контакт «Готовность к работе» замыкается при

нормальной работе устройства и размыкается при срабатывании защит от

коротких замыканий в цепях якоря и обмотки возбуждения. Контакт «Пуск

завершен» замыкается после выхода устройства из режима токоограничения,

т.е. после завершения разгона двигателя. Необходимым условием для

замыкания контакта «Пуск завершен» является наличие тока в цепи якоря

более 5 А. При проверке работоспособности устройства, подключенного к

двигателю малой мощности в режиме холостого хода (ток меньше 5 А), выход

«Пуск завершен» контролируется при установленной перемычке JK2.

Лис

7

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

Предусмотрены два варианта пуска двигателя.

Первый вариант - пуск подачей напряжения питания. Для реализации

этого способа пуска необходимо установить перемычку в цепи «Пуск» (рисунок

2 или 3). Пуск двигателя производится сразу после подключения устройства к

сети.

Второй вариант - пуск подачей команды «Пуск». Для реализации этого

способа пуска необходимо подключить устройство к сети, замкнуть контакт

в цепи «Пуск» (рисунок 2 или 3).

Ускорение при пуске двигателя определяется разницей между моментом

двигателя и моментом нагрузки и задается уровнем токоограничения.

Для остановки двигателя достаточно отключить устройство от сети

или снять команду

«Пуск». Торможение двигателя происходит за счет

момента нагрузки и собственных механических потерь

(торможение на

выбеге). Активного тормозного момента двигатель не развивает.

5 Подготовка к работе

5.1 Устройство готово к работе сразу после распаковки. В том случае,

когда температура помещения, где хранилось устройство, отличается от

температуры помещения, где оно будет включено, более чем на 15 °C, в

течение 5 ч устройство не включать.

5.2 Выполнить монтаж в соответствии со схемой внешних

подключений.

5.3 Подать напряжение. После включения напряжения должен

загореться зеленый светодиод

«Включен» и замкнуться контакт

«Готовность к работе». Замкнуть контакт

«Пуск». Двигатель должен

разогнаться с ускорением, определяемым уровнем токоограничения.

5.4 Если двигатель не разгоняется, разомкнуть контакт

«Пуск».

Повысить уровень токоограничения при помощи перемычки JK1. Произвести

повторный пуск.

Лис

8

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

6 Техническое обслуживание

Техническое обслуживание устройства должно производиться в

соответствии с "Правилами технической эксплуатации электроустановок

потребителей", "Правилами техники безопасности при эксплуатации

электроустановок потребителей" специально подготовленным персоналом.

Возможность работы устройств в условиях, отличных от указанных в

данном руководстве, должна согласовываться с изготовителем.

Перед проведением работ по обслуживанию и ремонту необходимо

полностью обесточить устройство, отключив питание.

При обслуживании необходимо обращать внимание на следующее:

 устройство должно периодически очищаться от загрязнений;

 регулярно проверять подводящие кабели и прочность крепления винтовых

клемм.

Электронные блоки, входящие в состав устройства, изготовлены по

технологии поверхностного монтажа, их диагностика и ремонт возможны

только на предприятии-изготовителе или в специализированной

лаборатории.

7 Гарантии изготовителя

7.1

Изготовитель гарантирует соответствие устройства

требованиям технических условий при соблюдении условий и правил

транспортирования, хранения, монтажа и эксплуатации, установленных

техническими условиями и руководством по эксплуатации.

7.2 Гарантийный срок эксплуатации устройства два года со дня пуска в

эксплуатацию, но не более двух с половиной лет со дня получения устройства.

Лис

9

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

Входящий

Номера листов (страниц)

Всего

Nо

анну-

листов

Nо

сопроводи-

Подпис

изме-

заме-

Изм.

Дата

лиро-

в докум.

докум.

тельного

ь

нён-

нён-

новы

ван-

документа

ных

ных

х

ных

и дата

Лис

10

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

Лист регистрации изменений

Лис

11

Из

Лис

№ докум.

Подп.

Дат

ШЕДК.656121.239РЭ

///////////////////////////////////////
