ПОСТОЯННЫЕ ЦЕННОСТИ В ИЗМЕНЯЮЩЕМСЯ МИРЕ

Мир не стоит на месте, он растёт,
изменяется, усложняется и более
чем

когда-либо

нуждается

гарантиях стабильности, качества
и безопасности, всего того, что

многие

годы

реализует

своей

строительной технике.

Делаем своё дело (производим
технику)

сегодня,

думая

будущем.

АРГУМЕНТЫ В ПОЛЬЗУ ВЫБОРА

Преимущества автобетононасосов

эксклюзивны и многочисленны: от исключительной

устойчивости и точной работы стрелы до высокой мощности насосного узла, от рациональности и
технологичности электронного управления до универсальности применения и скорости установки на
площадке.

Безопасность, экономичность и качество в каждой детали.

НАСОСНЫЕ УСТАНОВКИ

Качество

износостойких

материалов,

используемых  при  производстве  насосных
установок,  обеспечивает  долговечную  работу,
низкие  гарантийные  затраты  и  затраты  на
обслуживание.  Имеются  насосные  группы
разных  моделей  с  производительностью
подачи  бетона  от  100  м

/ч до 200 м

/ч и

давлением подачи от 70 до 120 бар.

СВЕРХПРОЧНЫЕ СОЕДИНЕНИЯ
СЕКЦИЙ СТРЕЛЫ

Использование  сквозных  шкворней  улучшает
степень  раскрытия,  повышает  надежность  и
упрощает  обслуживание.  Новая  система
блокировки  от  прокручивания  шкворней
облегчает сборочно-разборочные операции.

ЭРГОНОМИЧНЫЕ
УСТРОЙСТВА УПРАВЛЕНИЯ

Все

органы

управления

машиной

сконструированы

для

оптимизации

облегчения управления всеми функциями
насосного узла, стрелы и дополнительного
оборудования.

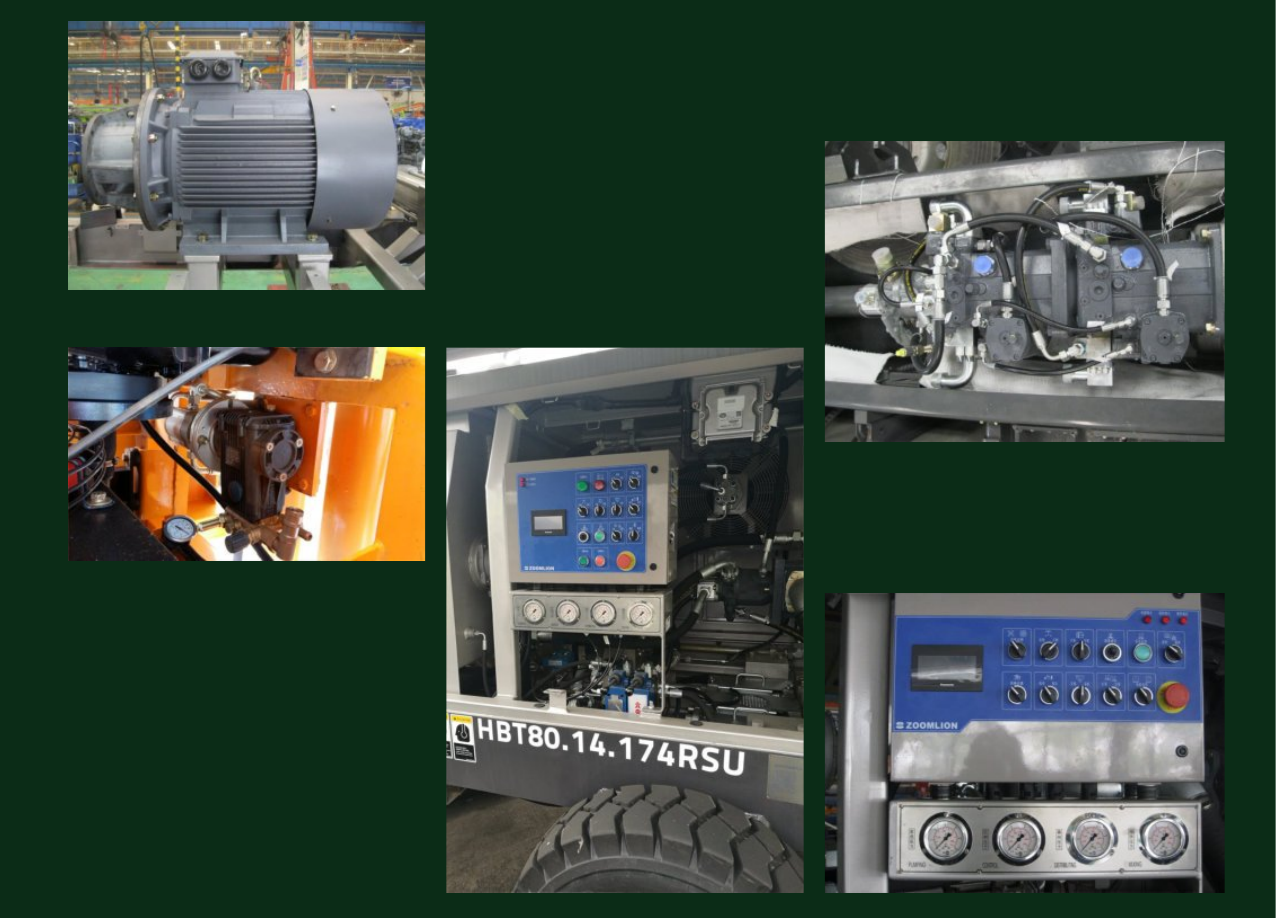

СИЛОВЫЕ АГРЕГАТЫ РАЗЛИЧНЫХ ТИПОВ

Подобраны

для

обеспечения

высокой

производительности

универсальности

использования. Доступны основные типы

отбора мощности: от коробки автошасси; от

карданного вала шасси через коробку отбора

мощности.

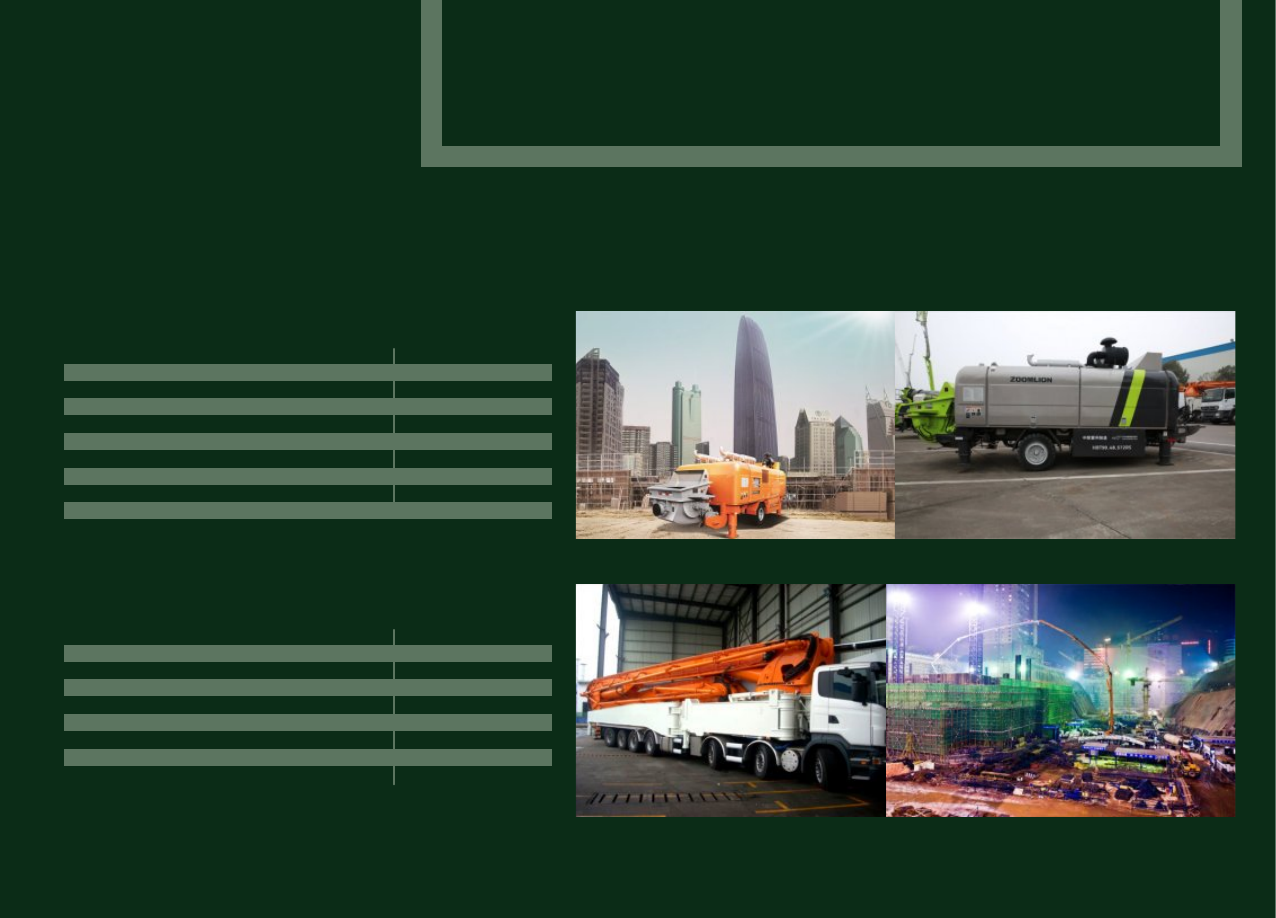

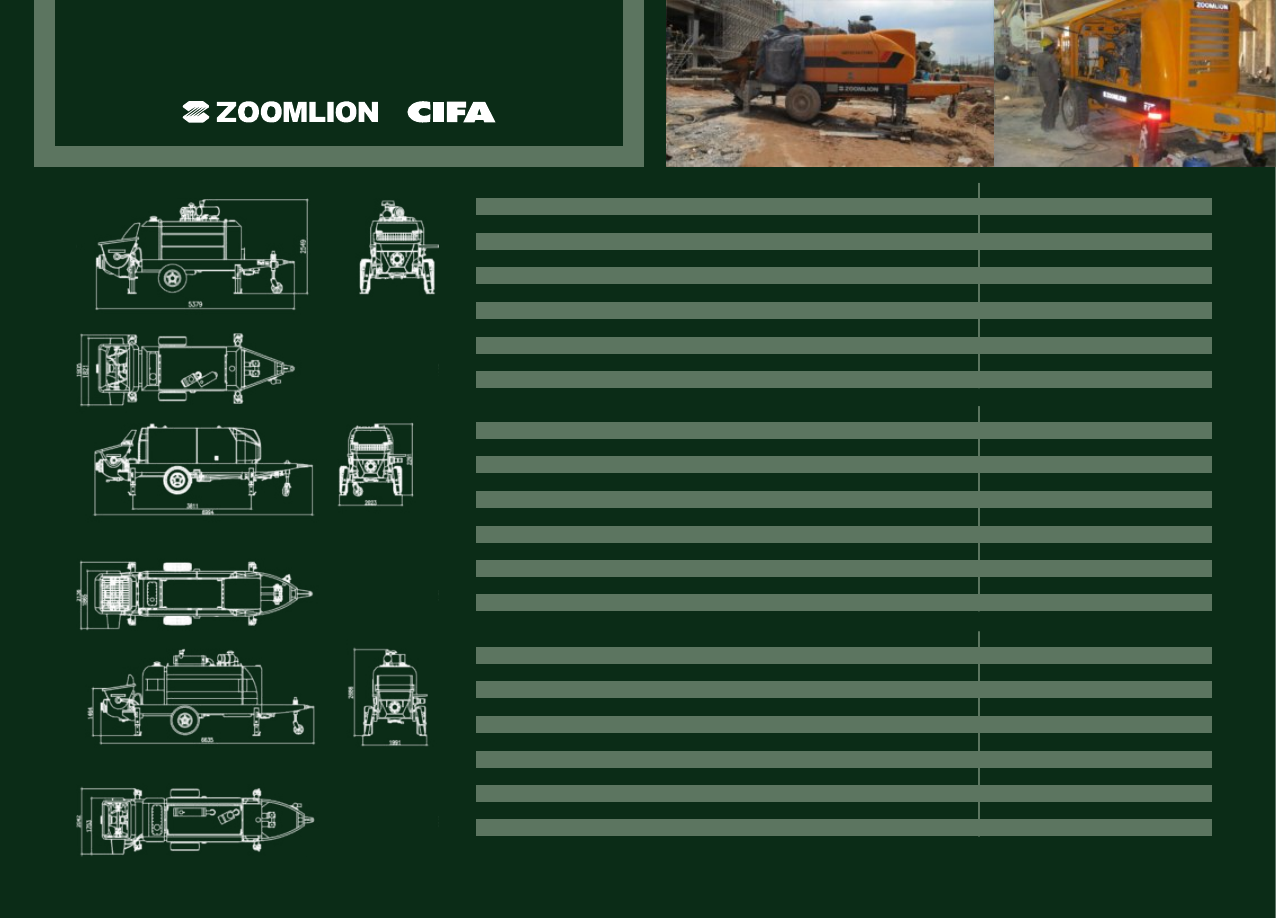

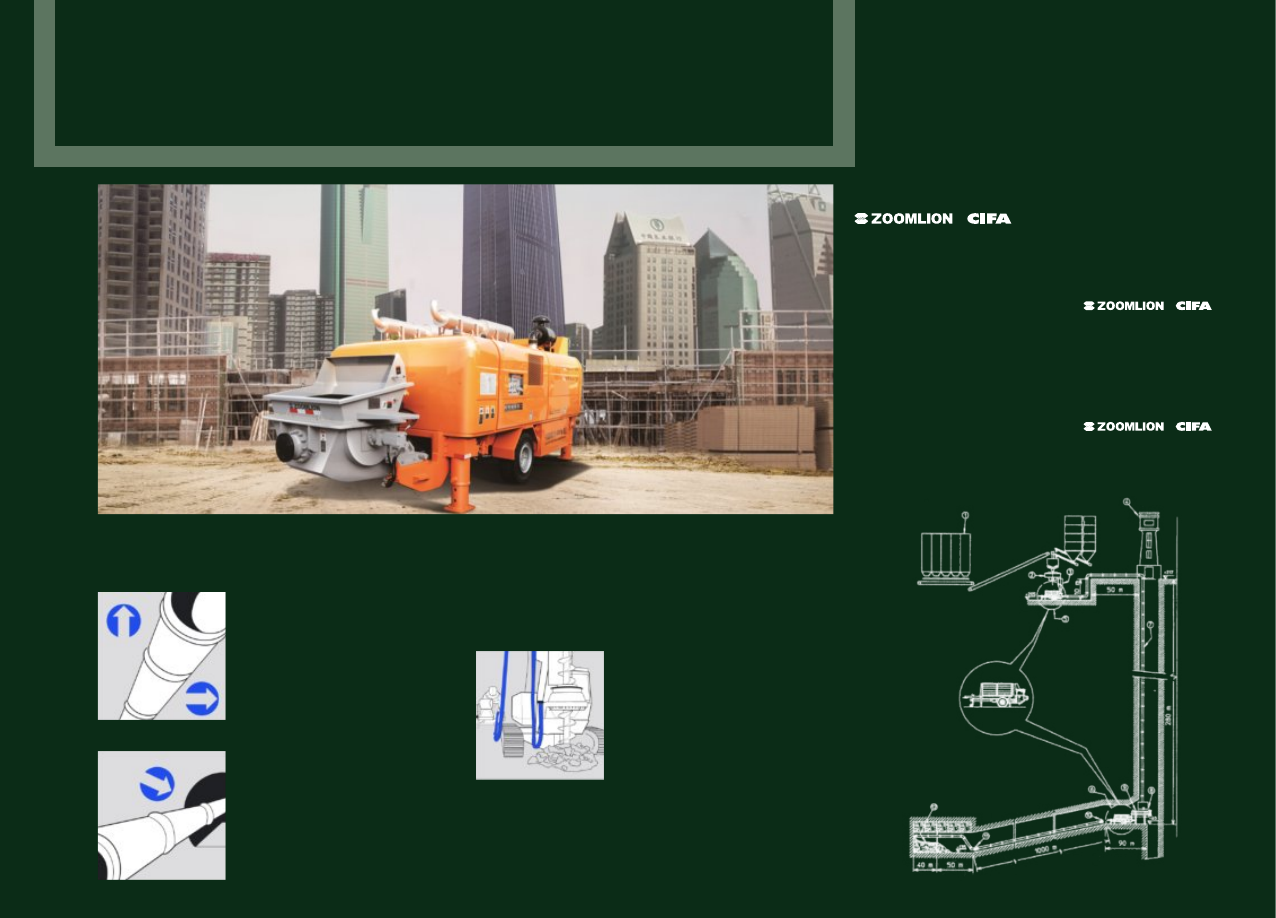

Для

стационарных

насосов

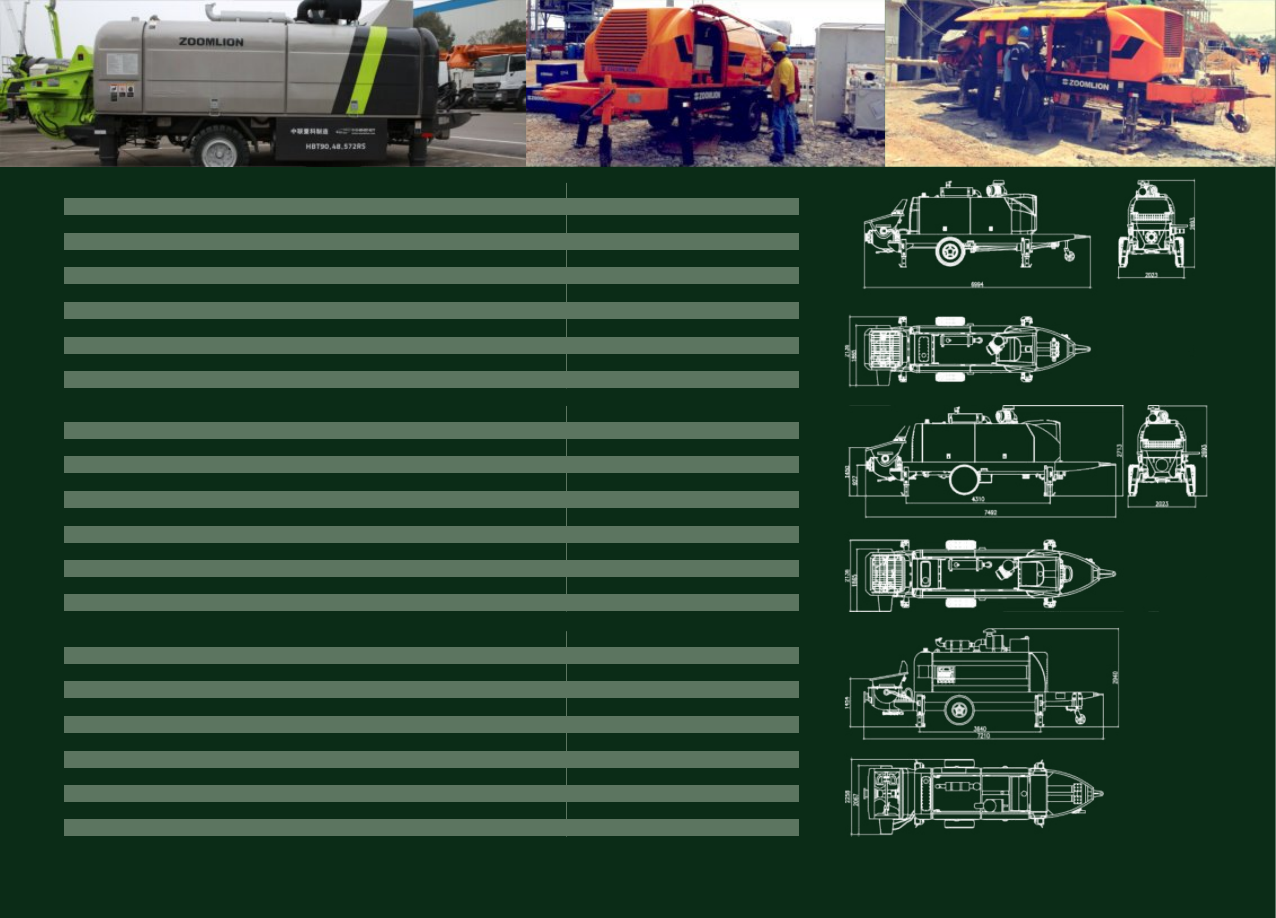

возможно исполнение с электрическим либо

дизельным двигателем.

РАЗЛИЧНЫЕ ТИПЫ ВЫНОСНЫХ ОПОР В ЗАВИСИМОСТИ ОТ ДЛИНЫ СТРЕЛЫ

Несколько различных типов выносных опор для обеспечения безопасности работы на
различных строительных объектах.
От телескопического выдвижения опор на самых больших машинах до Х-образных опор для
работы в стесненных условиях.

СВЕРХЖЁСТКАЯ И СВЕРХЛЁГКАЯ

КОНСТРУКЦИЯ ВЫНОСНЫХ ОПОР НА

НЕЗАВИСИМОЙ РАМЕ

Рама насосов

— это одна

из самых замечательных частей машины

(является

изюминкой

проекта),

сконструированная

для

получения

сверхжёсткой и сверхлёгкой конструкции,

способной

гасить

все

вибрации,

передаваемые от стрелы при прокачке

бетона.

Конструкция

шасси

ко

всему

прочему,

гарантирует отличный доступ к рабочим

узлам при обслуживании, осмотре и при

работе на машине.

РАЗНООБРАЗНЫЕ СИСТЕМЫ
РАСКРЫТИЯ СТРЕЛЫ ДЛЯ
РЕШЕНИЯ ЛЮБЫХ РАБОЧИХ
ЗАДАЧ

Для

достижения

максимальной

универсальности

применения

сконструировала

ряд

моделей

стрел

различной

конфигурации

различными

типами раскрытия. В них воплощены
технологические  решения,  позволя-
ющие  за  короткое  время  раскрывать
и  позиционировать  стрелу  в  любых
точках строительной площадки, даже
труднодоступных.

РАЗДАТОЧНАЯ СТРЕЛА: УСТОЙЧИВОСТЬ И ТОЧНОСТЬ

Маневренность

стрел,

конструируемых

производимых

подтверждается реальными рабочими показателями, сочетающими в себе минимальную
высоту раскрытия с максимальными высотой и дальностью подачи в классе.
Технология, воплощенная в каждой детали.

ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ ДЛЯ
ВЫСОЧАЙШЕЙ ЖЁСТКОСТИ

увеличила жёсткость и прочность

конструкции стрел и рычагов, соединенных теперь
сквозными

шарнирами.

Кроме

того,

благодаря

применению продвинутых конструкторских решений
усилены

зоны,

подвергающиеся

максимальным

нагрузкам. Конструкция рассчитана на достижение
самых

лучших

показателей

по

массе,

удовлетворяющих требованиям по нагрузкам во всех
странах ЕС и в России.

КОМПАКТНОСТЬ И ЛЁГКОСТЬ

Легкость стрелы позволяет применять на машинах системы
стабилизации для ограниченного пространства, например, на верфях.
Модель 47X-5RZ (3-осный): высота раскрытия всего 9,1 м.
Модель 56X-6RZ (4-осный): компактный насос высокой
производительности на 4-осном шасси. Вес не превышает
допустимых лимитов.
Модель 38X-5RZ (3-осный): компактный дизайн, идеален для
продолжительного использования.

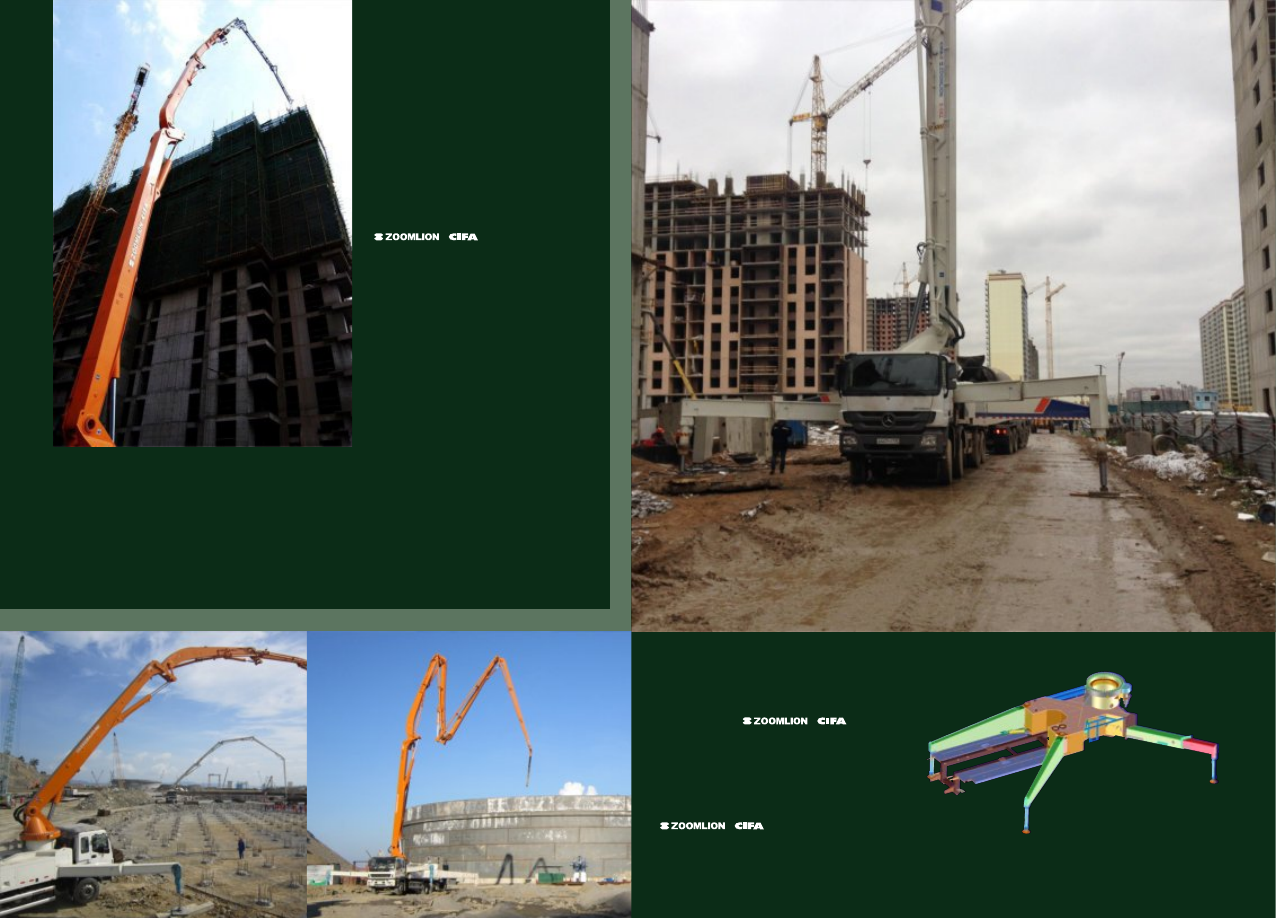

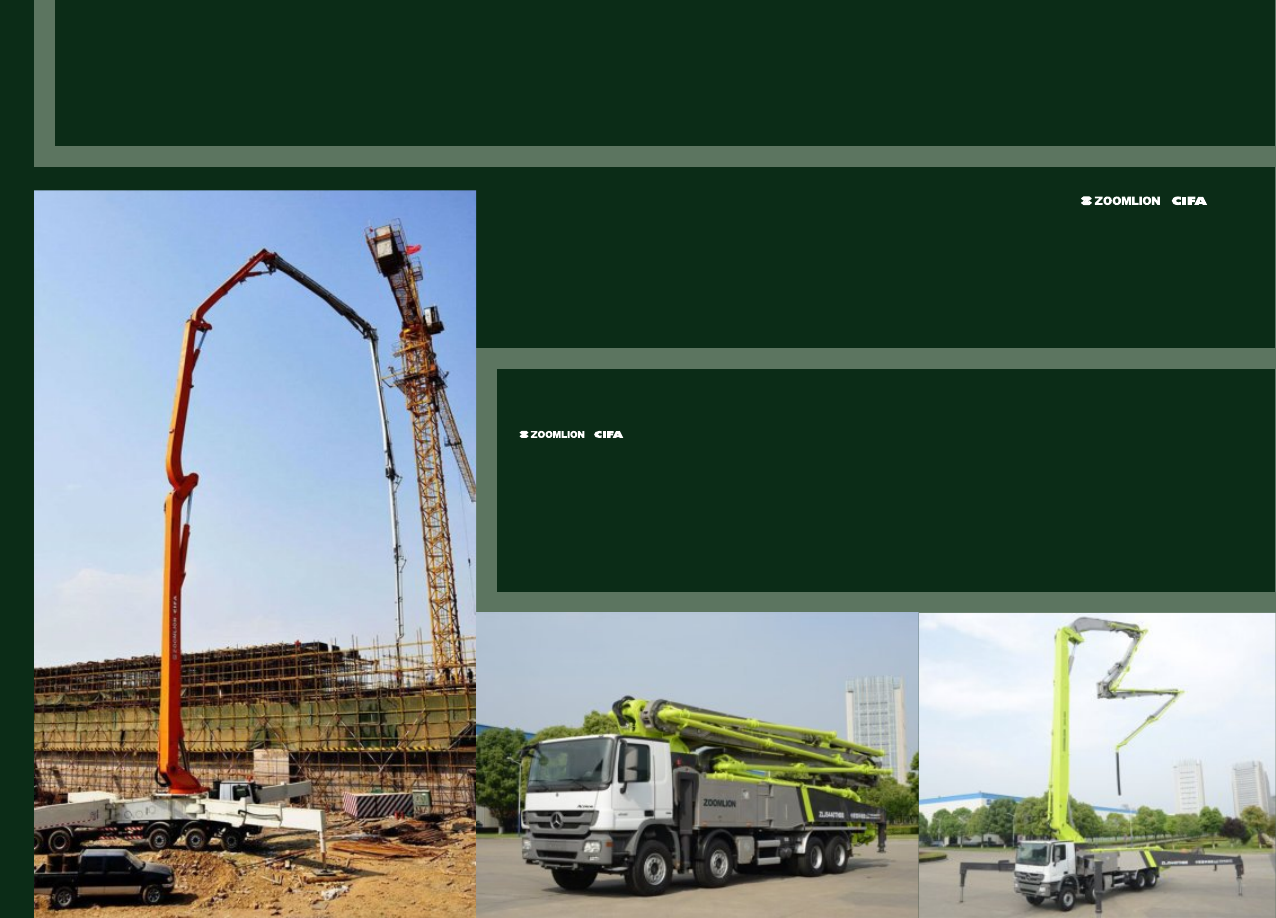

СТРЕЛЫ АВТОБЕТОНОНАСОСОВ

ДОСТИГАЮТ

ЛЮБЫХ ТОЧЕК СТРОЙПЛОЩАДКИ

Для

не существует

ограничений в угле поворота стрелы и не
существует

недоступных

мест

на

стройплощадке. 4, 5, 6 секционные стрелы

позволяют без проблем

работать в любых, даже самых стесненных
условиях. Различные типы раскрытия стрел,
«Z»

«RZ»,

позволяют

добиться

максимальной  производительности  от  машин
различных  типоразмеров  и  компоновок,
сохраняя  при  этом  высокие  показатели
компактности и маневренности.

ТЕХНИЧЕСКИЕ РАЗРАБОТКИ, ПОВЫШАЮЩИЕ ПРОЧНОСТЬ
КОНСТРУКЦИИ

Конструкция машин разрабатывается с помощью трехмерного
компьютерного моделирования в системах САПР и тестируется
компьютерным расчетом по методу конечных элементов. В
результате

достигается

высокая

эффективность

соотношении веса и прочности конструкции.
Конструкция шарниров, размеры элементов, взаимное
расположение

разложенных

секций

моделируются

анализируются на компьютерном прототипе.

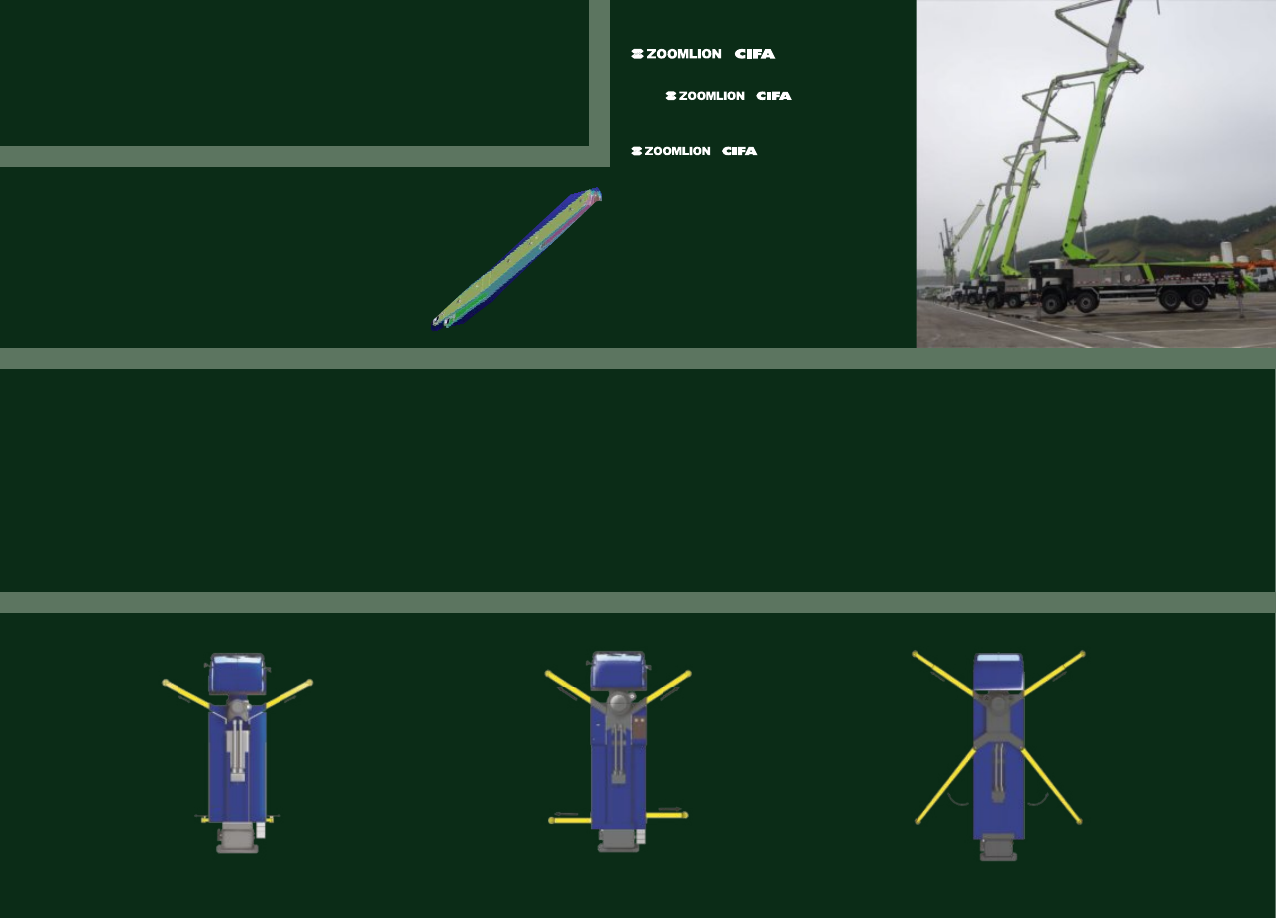

ПЕРЕДНИЕ ВЫНОСНЫЕ ОПОРЫ, ОДИНОЧНЫЕ,
ТЕЛЕСКОПИЧЕСКИЕ, «X» - ОБРАЗНЫЕ - ЗАДНИЕ С
ДИАГОНАЛЬНОЙ ФИКСАЦИЕЙ:

идеально  подходят  для  небольших  стрел  типа  «Z»  и  «RZ».
Позволяют  очень  быстро  установить  насос  в  зонах  с
ограниченным  пространством.  Задние  выносные  опоры
открытого типа, с диагональной фиксацией.

ПЕРЕДНИЕ ВЫНОСНЫЕ ОПОРЫ, ОДИНОЧНЫЕ,
ТЕЛЕСКОПИЧЕСКИЕ, «X» - ОБРАЗНЫЕ - ЗАДНИЕ
ГОРИЗОНТАЛЬНЫЕ:

отличная  система  стабилизации,  обеспе-чивающая  высокую
функциональность  в  сочетании  с  высокой  степенью
устойчивости  во  всех  рабочих  положениях.  Особенно
рекомендуются  для  стрел  среднего  диапазона  типа  «Z».
Задние  выносные  опоры  открытого  типа,  одиночные
горизонтальные.

ПЕРЕДНИЕ ВЫНОСНЫЕ ОПОРЫ,

ДВОЙНЫЕ/ТРОЙНЫЕ, ТЕЛЕСКОПИЧЕСКИЕ, «X» -

ОБРАЗНЫЕ - ЗАДНИЕ ПОВОРОТНО -ОТКИДНЫЕ:

отличная система стабилизации, идеальна для стрел среднего

диапазона типа «Z» и «RZ». Стабилизация выполняется при

помощи двух или трех телескопических ступеней, в

зависимости от длины стрелы. Задние выносные опоры

открытого типа, поворотно-откидные.

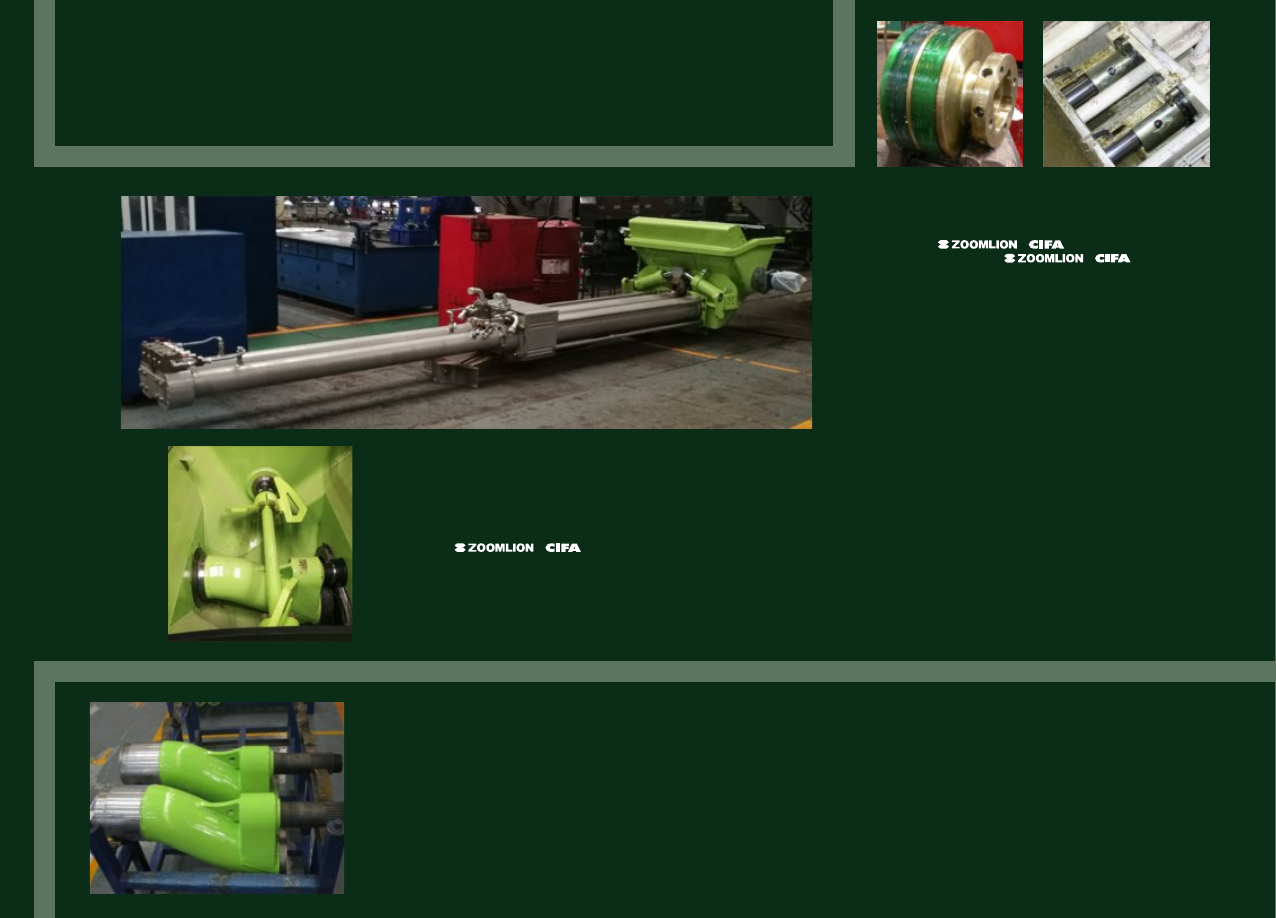

НАСОСНЫЙ УЗЕЛ: СЕРДЦЕ МАШИНЫ

ШИБЕРНАЯ ПЛИТА И КОЛЬЦО;
МАКСИМАЛЬНАЯ УСТОЙЧИВОСТЬ К ВОЗДЕЙСТВИЮ БЕТОНА

Кольцо  с  автоматической  компенсацией  износа  и  шиберная  плита  геометрически
спроектированы и выполнены из специальных материалов с целью обеспечения таких свойств
как  стойкость  к  абразивному  износу  и  сопротивление  механическим  нагрузкам,  возникающим
при  перекачке  бетона.  Благодаря  системе  автоматической  компенсации  износа,  доведенной
инженерами

до совершенства, стык между кольцом и плитой уплотняется

тем сильнее, чем выше давление бетона в S-образном клапане.

КОЛЬЦО КОМПЕНСАЦИИ ИЗНОСА

Данное

кольцо,

расположенное

между

шиберным  кольцом  и  распределительным  S-
образным  клапаном,  выполняет  функцию
защиты  торца  S-клапана  от  истирания
шиберным  кольцом  и  направляет  давление
бетона  для  смещения  шиберного  кольца  в
сторону  плиты.  Тем  самым,  проблема
увеличения

зазора

необходимость

постоянной  регулировки  полностью  исчезают,
т.к.  по  мере  износа  плиты  и  кольца  оно
сдвигается  вперед,  обеспечивая  требуемый
контакт.

СИСТЕМА, СОЧЕТАЮЩАЯ НАДЕЖНОСТЬ, ЭФФЕКТИВНОСТЬ И
ПРОИЗВОДИТЕЛЬНОСТЬ

Насосная группа

: классика надежности и

воплощение традиций завода

Высокая эффективность заполнения транспортных гильз бетоном,
быстрое  и  безопасное  переключение  распределительного  S-
образного  клапана,  плотный  контакт  между  плитой  и  шиберным
кольцом  благодаря  автоматической  системе  компенсации  износа.
Все

это

позволяет

насосам

работать

на

высокой

производительности при низких энергозатратах, легко доставляя
бетон на значительную длину и высоту. На насосах используется
гидравлическая система с открытым или закрытым контуром.

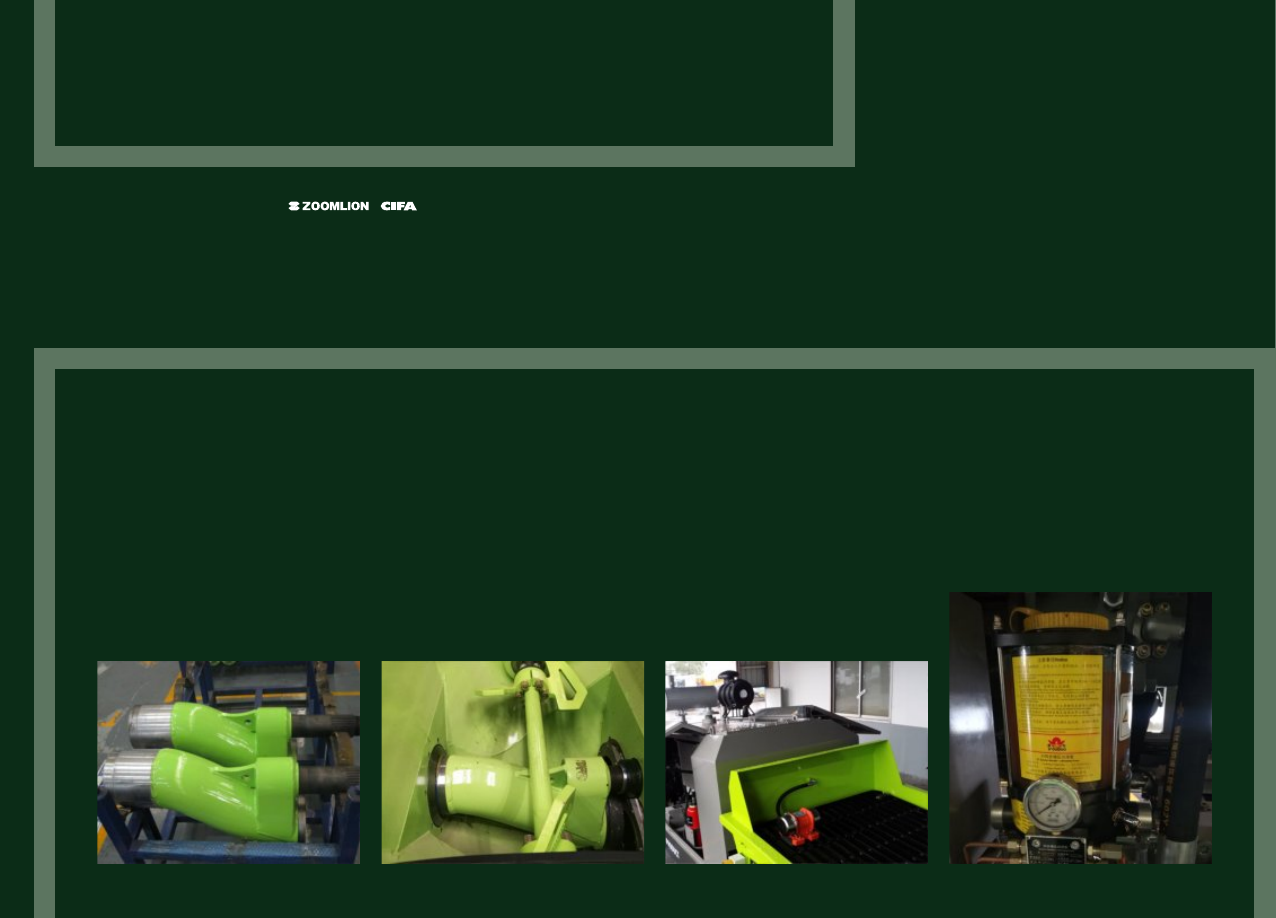

НОВАЯ КОНСТРУКЦИЯ S-ОБРАЗНОГО РАСПРЕДЕЛИТЕЛЬНОГО КЛАПАНА

Полностью  обновленный  клапан  повышенной  износостойкости  и  с  переменной  толщиной
стенок,  для  увеличения  срока  службы,  способен  перекачивать  смеси  на  дробленых  инертных
заполнителях из твердых пород. Разъемная конструкция вала позволяет демонтировать клапан
непосредственно из приемного бункера, облегчая операции по обслуживанию.
Специальный  плавник  в  нижней  части  S-клапана  не  допускает  образования  отложений  на  дне
приемного  бункера  и  устраняет  возможность  заклинивания  даже  при  использовании  инертных
заполнителей крупной фракции. Цилиндры привода распределительного клапана находятся вне
бункера,  закреплены  на  раме  через  амортизаторы,  полностью  демпфирующие  инерционные
нагрузки. Смена положения клапана происходит неизменно быстро и четко.

ПРИЁМНЫЙ БУНКЕР

Бункер

разработан

для

наиболее

эффективного

заполнения

транспортных

цилиндров, что обеспечивает постоянный и

плавный поток бетона. Бункер рассчитан для

обеспечения высоких скоростей подачи и

давлений бетона и вмещает в себя

значительный объем бетонной смеси.

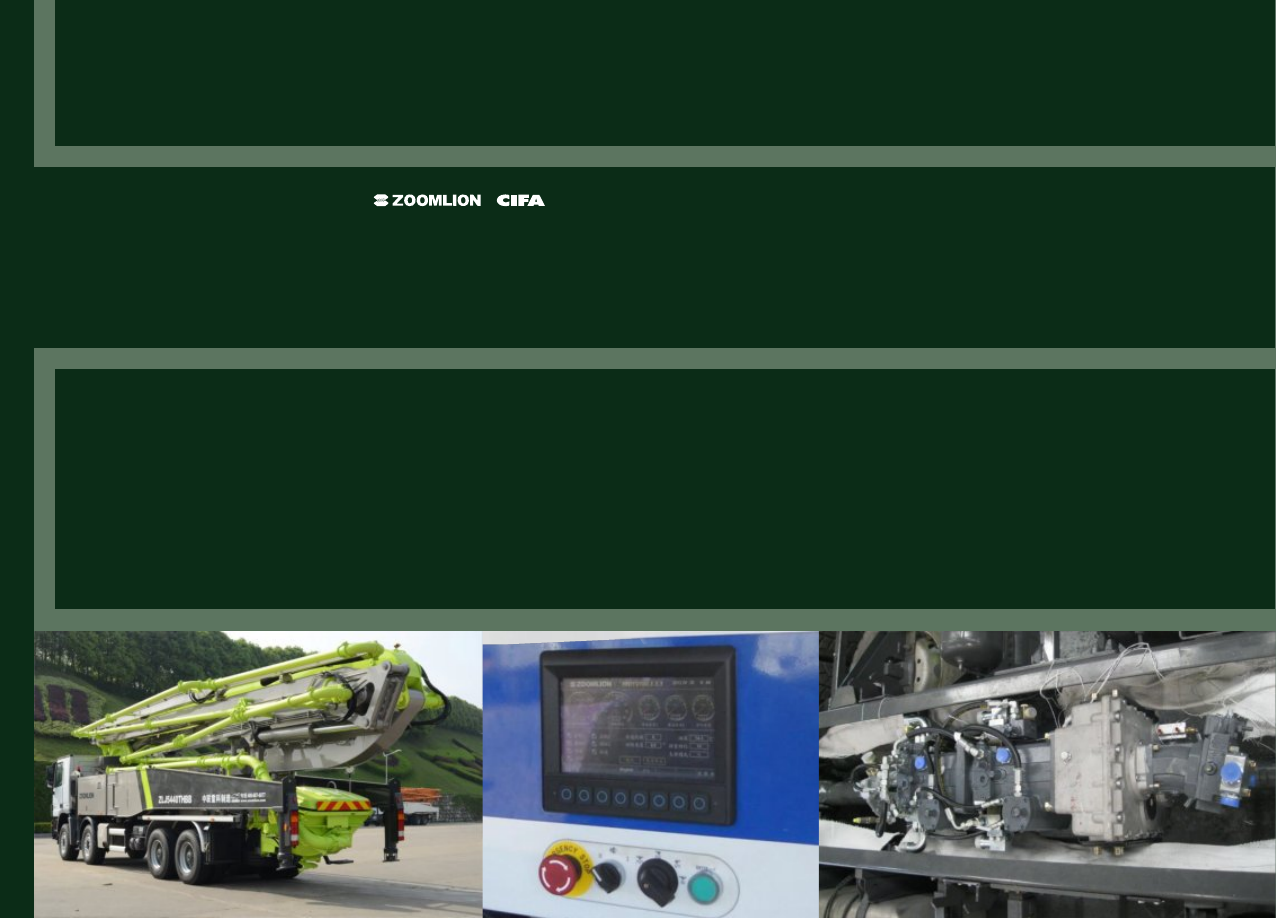

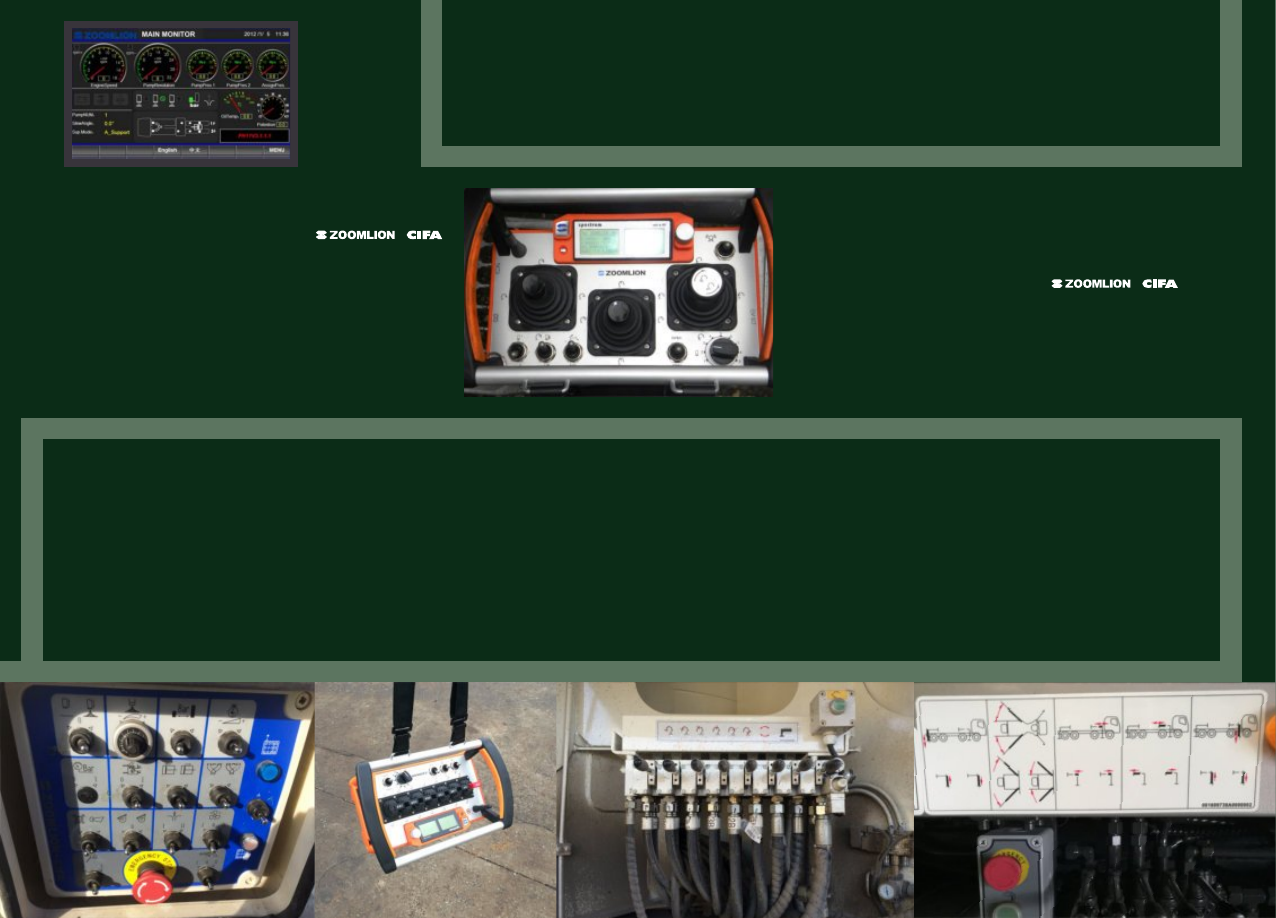

РАБОЧАЯ ПАНЕЛЬ УПРАВЛЕНИЯ: МОЗГ МАШИНЫ

Производительность  машины  также  зависит  от
комфорта,  предоставляемого  оператору  машины.
Все  органы  управления  машин
спроектированы максимально рационально и удобно.
Все  рычаги  сгруппированы  с  точки  зрения  логики,
находятся  в  лёгком  доступе,  а  их  эргономичное  и
интуитивно

понятное

расположение

позволяет

осуществлять

управление

быстро

легко.

Многоязычная

система

человеко-машинного

интерфейса.

ПРОПОРЦИОНАЛЬНОЕ УПРАВЛЕНИЕ СТРЕЛОЙ

Гидравлическое  управление  секциями  стрелы  пропорционального  типа.  Некоторые  модели
оснащены  гидравликой  S-типа  («чувствительные  к  нагрузке»).  Положение  органов  управления
секциями  стрелы  на  машине,  также  как  и  положение  других  органов  (фильтров,  манометров),
тщательно продумано для максимальной эргономичности и простоты обслуживания.

ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ ВЫРАВНИВАНИЯ МАШИНЫ

Гидравлическое управление системы выравнивания машины дополнено контрольным

пузырьковым уровнем для обеспечения максимальной безопасности оператора и определения

правильного позиционирования машины на плоскости.

ПРОПОРЦИОНАЛЬНОЕ РАДИОУПРАВЛЕНИЕ

Эргономичный и надежный пропорциональный пульт управления
позволяет дистанционно управлять всеми функциями машины.
Оснащенный

системой

изменения

частоты

функцией

самодиагностики, пульт может осуществлять программирование
основных рабочих параметров. Все насосы
поставляются с одним радиопультом дистанционного управления с
режимом двусторонней связи PWM+CAN.

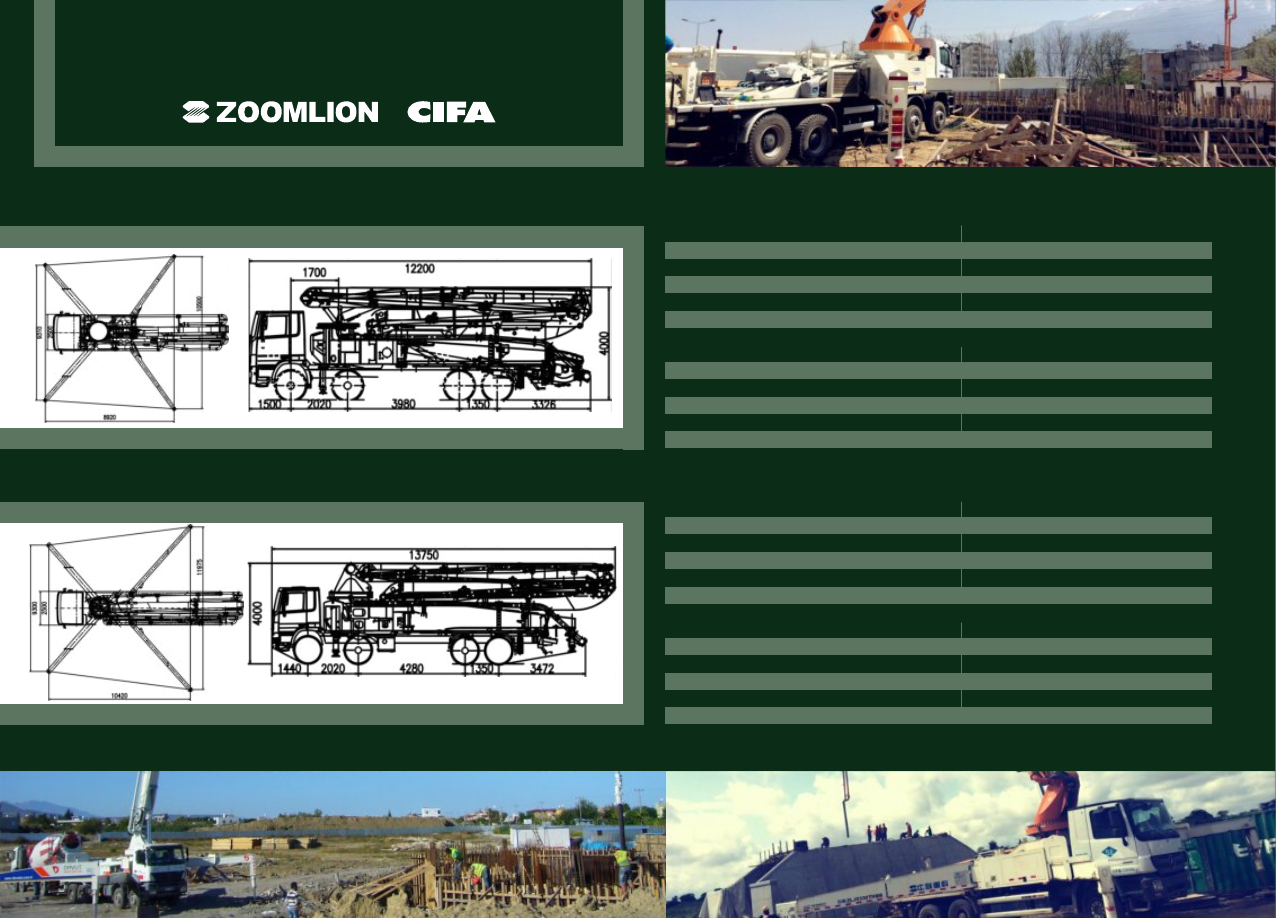

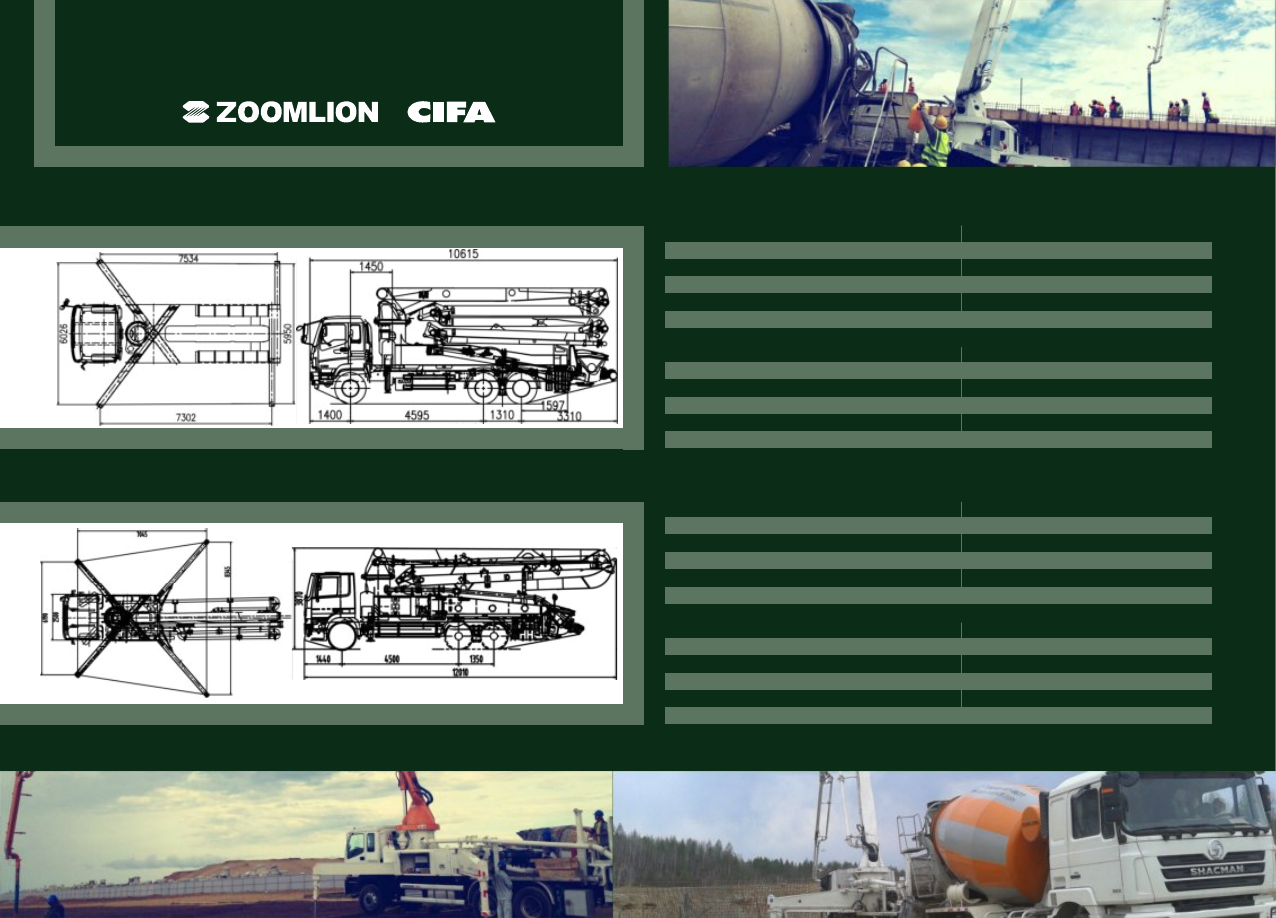

Стрела
Диаметр бетоновода
Максимальная высота подачи
Максимальная дальность подачи
Минимальная высота раскрытия стрелы
Количество секций

Насосный узел
Максимальная теоретическая производительность
Максимальное теоретическое давление на бетон
Число циклов в минуту
Цилиндры подачи бетона (Ø х ход)
Объём приёмного бункера

36X-5Z

Ø125 мм

35,5 м

35,15 м

8,52 м

160/100 м

/ч

70/110 бар

30/20

230 x 2100 мм

550 л

38X-5RZ

Ø125 мм

38 м
34 м

9,62 м

140/90 м

/ч

70/110 бар

27/17

230 х 2100 мм

550 л

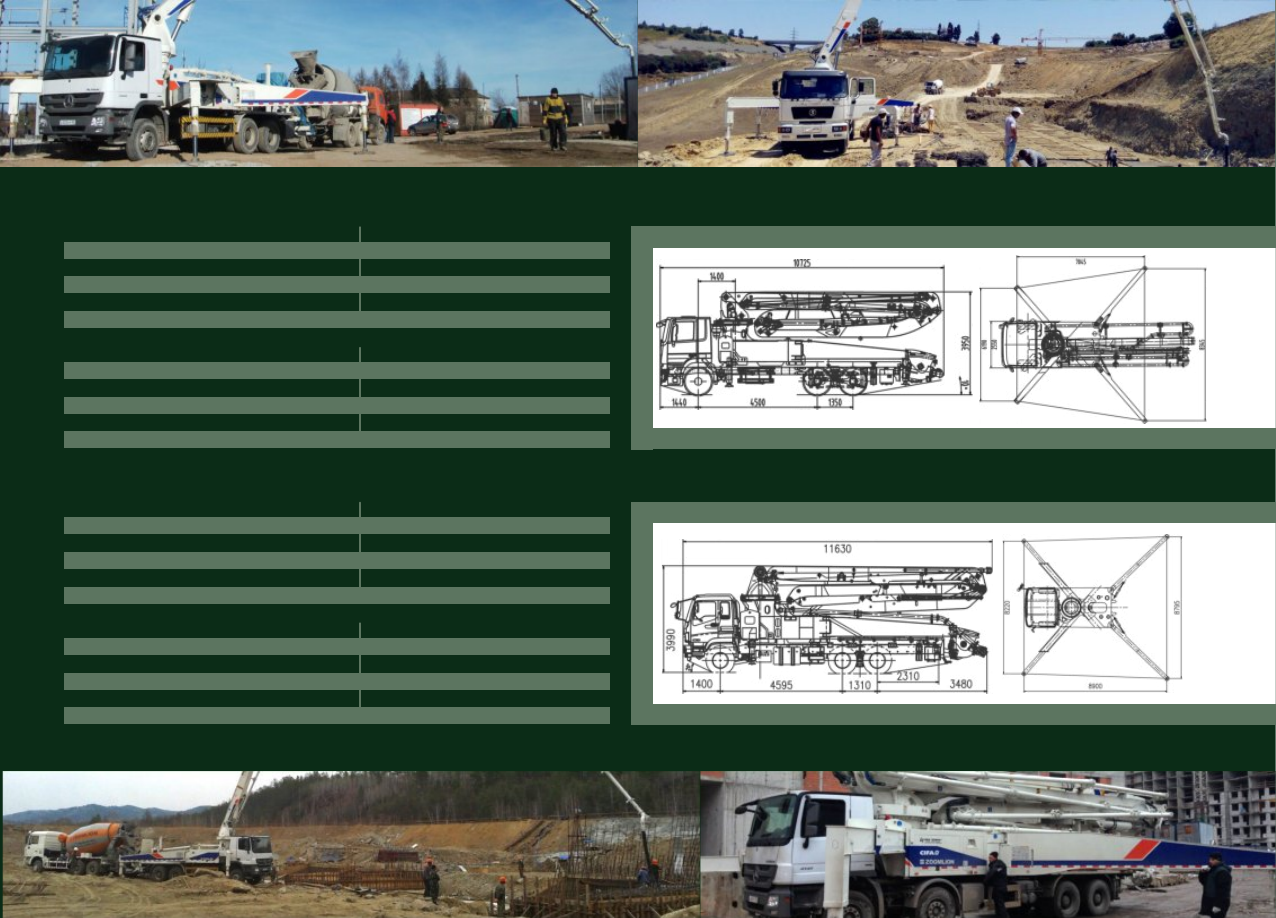

АВТОБЕТОНОНАСОСЫ

36X-5Z

38X-5RZ

ЧИСЛО ОСЕЙ: 3, Привод: ВОМ, Разрешенная максимальная масса 26 т

ЧИСЛО ОСЕЙ: 3, Привод: ВОМ, Разрешенная максимальная масса 28,7 т

40X-5RZ

Ø125 мм

39,5 м

35,15 м

7,59 м

43X-5RZ

Ø125 мм

43 м
39 м

9,1 м

140/90 м

/ч

70/110 бар

27/17

230 x 2100 мм

550 л

160/100 м³/ч

70/110 бар

28/19

230 x 2100 мм

550 л

40X-5RZ

43X-5RZ

ЧИСЛО ОСЕЙ: 3, Привод: ВОМ, Разрешенная максимальная масса 30 т

ЧИСЛО ОСЕЙ: 3/4, Привод: ВОМ, Разрешенная максимальная масса 33,64 т

49X-6RZ

Ø125 мм

49 м
45 м

9,5 м

170/120 м

/ч

83/120 бар

25/18,5

260 x 2100 мм

600 л

52X-6RZ

Ø125 мм

52 м
48 м

10,9 м

200/140 м

/ч

83/120 бар

28/20

260 x 2100 мм

600 л

49X-6RZ

52X-6RZ

ЧИСЛО ОСЕЙ: 4, Привод: ВОМ, Разрешенная максимальная масса 41,27 т

ЧИСЛО ОСЕЙ: 4, Привод: ВОМ, Разрешенная максимальная масса 42,15 т

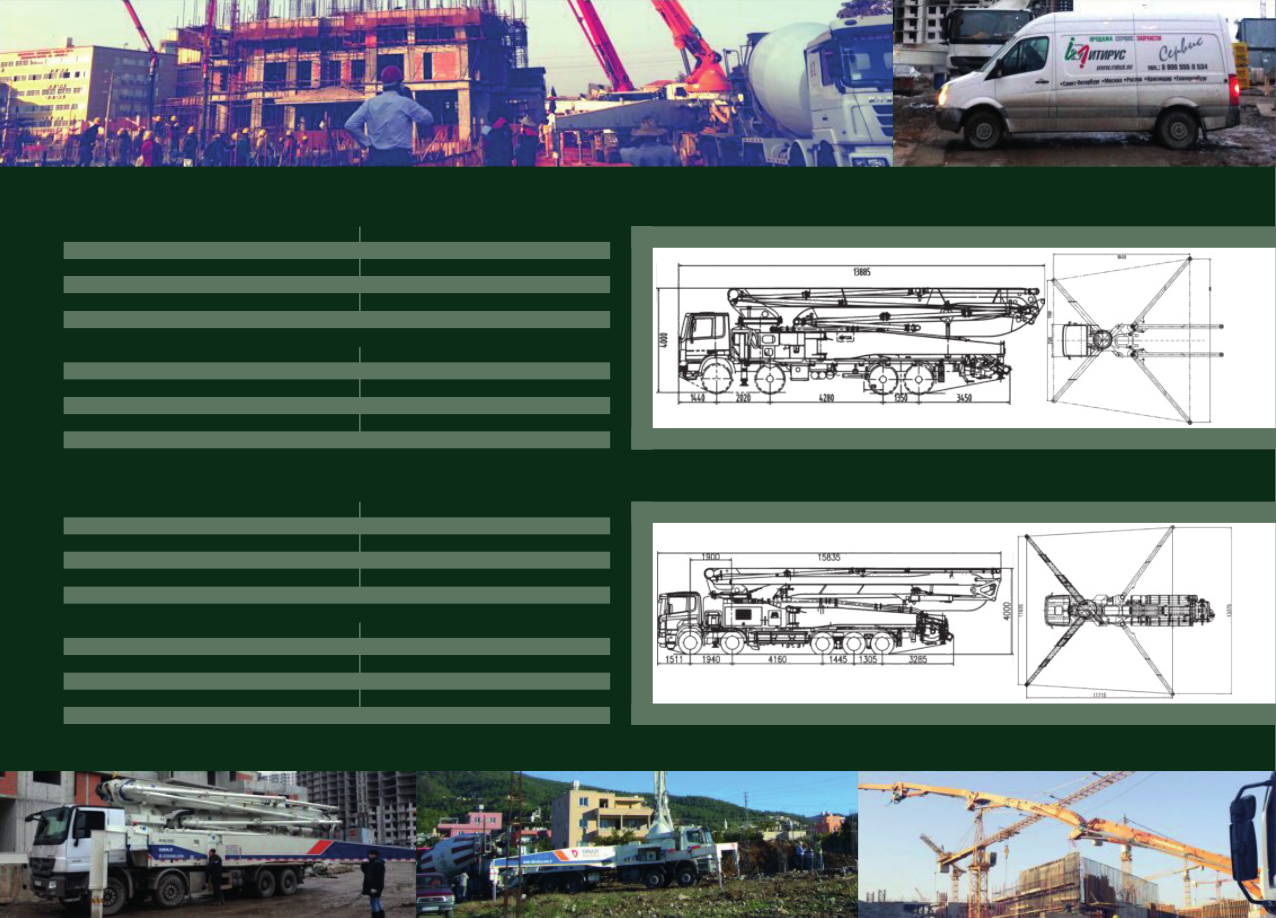

АВТОБЕТОНОНАСОСЫ

56X-6RZ

Ø125 мм

56 м
51 м

15,5 м

63X-6RZ

Ø125 мм

63 м

57,6 м

16,65 м

200/140 м

/ч

83/120 бар

30/21

260 x 2100 мм

600 л

200/140 м

/ч

83/120 бар

28/20

260 x 2100 мм

600 л

56X-6RZ

63X-6RZ

ЧИСЛО ОСЕЙ: 4, Привод: ВОМ, Разрешенная максимальная масса 44 т

ЧИСЛО ОСЕЙ: 5, Привод: ВОМ, Разрешенная максимальная масса 54 т

СТАЦИОНАРНЫЕ БЕТОНОНАСОСЫ

СТАЦИОНАРНЫЕ БЕТОНОНАСОСЫ

представлены

широким

модельным

рядом,

способным  решать  самые  различные  задачи  при
подаче бетона.
Оригинальные  насосные  узлы
отличают  прочность,  долговечность  и  высокая
производительность при работе с любыми типами
бетона.

ОБЛАСТИ ПРИМЕНЕНИЯ

Стационарные  бетононасосы
имеют

широкую

область

применения,

включающую

себя:

горизонтальную

вертикальную подачу бетона при подземных и
наземных работах.

ВИДЫ ПОДАЧИ БЕТОНА

Вертикально-горизонтальная
подача бетона

Бетонирование сводов
тоннелей

Специализированные
стационарные
бетононасосы

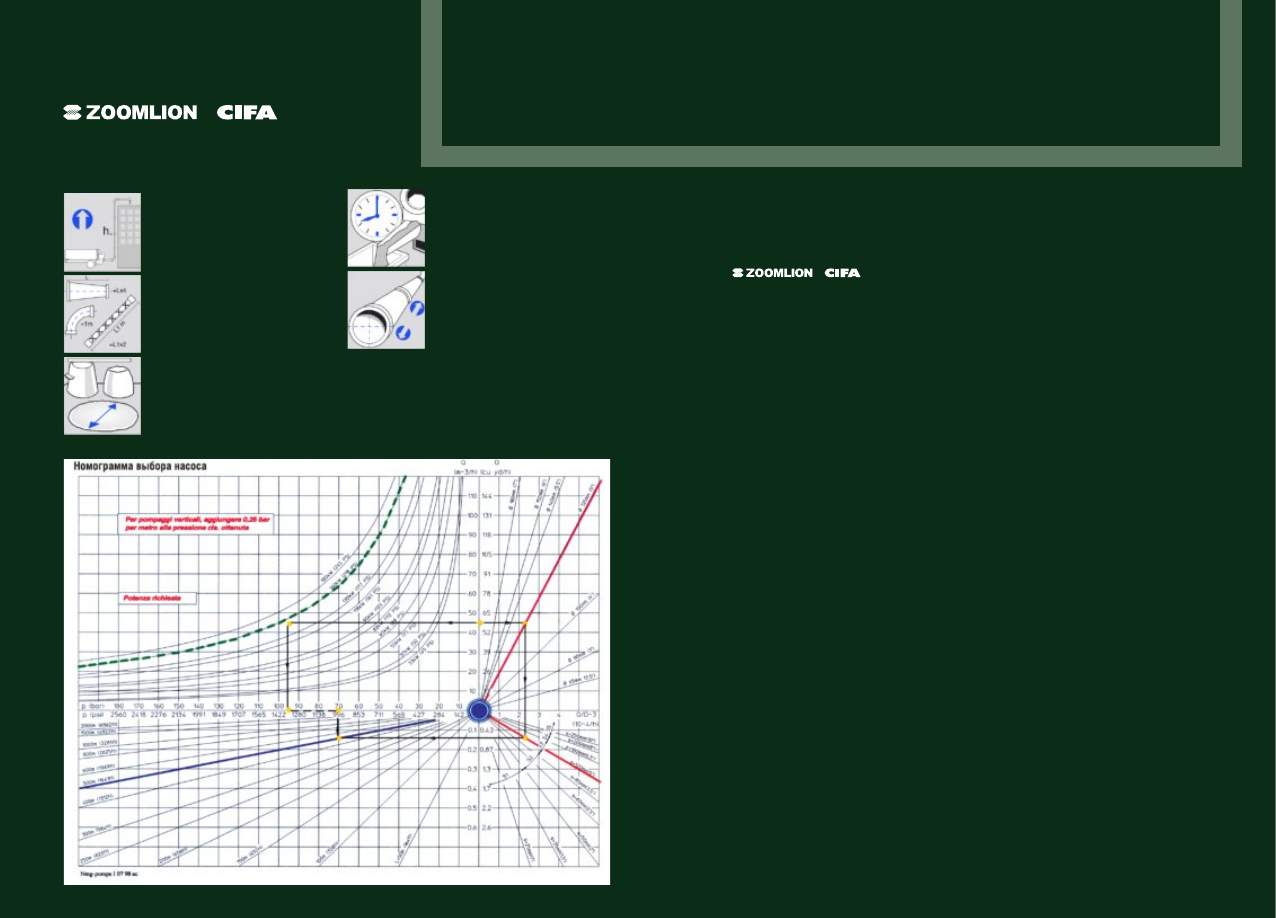

Нужный насос для каждой стройплощадки

В  представленной  диаграмме  бетононасосов  можно  определить  необходимый
бетононасос  для  любой  заданной  подачи  бетона.  При  выборе  модели
бетононасоса

используется специальная номограмма, в которой

обозначены линии, отражающие различные характеристики работы насоса.

Чтобы определить мощность, необходимую для производства работ, зная, что:

•

производительность 45 м

/час

•

диаметр трубопровода 125 мм (5 дюймов)

•

длина трубопровода 500 м

•

консистенция бетона (осадка конуса бетонной смеси) 120 мм

•

разница высот 100 м

•

увеличение давления на каждый метр высоты 0,25 м

Проведите линию, параллельную горизонтальной оси через отметку 45 (м

/час) на

вертикальной  оси  до  пересечения  с  прямой  125  мм  (диаметр  трубопровода).  От
этой  точки  проведите  линию,  параллельную  вертикальной  оси,  пока  она  не
пересечет  прямую  осадки  конуса  (120  мм).  Проведите  линию  параллельно
горизонтальной  оси,  пока  она  не  пересечет  прямую  длины  трубопровода  (500  м).
Затем  от  этой  точки  проведите  линию  вверх  до  пересечения  с  горизонтальной
осью.  Это  будет  точка  71  бар.  Разница  высот  100  м,  соответственно  величина
поправки будет 100x0,25 = 25 бар.
Общее давление,требуемое для насоса - 71+25 = 96 бар.
Требуемая мощность находится в точке пересечения вертикальной линии вверх от
96  бар  и  горизонтальной  линии  влево  от  45  м

/час. Мощность должна браться с

запасом в большую сторону, т.е. 160 кВт.

Фактическая

производительность

Длина и диаметр

трубопровода и

требуемая высота

подачи бетона

Высота подачи

Диаметр и количество

переходников, изгибов,

резиновых патрубков

Осадка конуса

БЕТОНОНАСОСЫ

ВЫБИРАЮТ ИСХОДЯ ИЗ
СЛЕДУЮЩИХ ФАКТОРОВ:

МОЩНОСТЬ БЕТОНОНАСОСА

АРГУМЕНТЫ В ПОЛЬЗУ ВЫБОРА

Бетононасосные агрегаты

обеспечивают плавную, непрерывную и равномерную подачу и гарантируют исключительную эффективность

системы для перекачивания различных видов бетона с заполнителями всех размеров, со снижением количества циклов перекачки в минуту при поддержании
той же самой интенсивности подачи бетона, обеспечивая, таким образом, уменьшение износа и более длительный срок службы оборудования.
Бетононасосные агрегаты оснащаются S-образным клапаном.

S-образный КЛАПАН

Конструкция с переменной толщиной
стенок

для

достижения

максимальной износостойкости даже
при использовании с различными
трудными

для

перекачивания

видами бетона.

КОМПЕНСАЦИОННОЕ КОЛЬЦО И
ИЗНОСОСТОЙКАЯ ШИБЕРНАЯ
ПЛИТА

Компенсационное

кольцо

шиберная плита изготовлены из
специального

износостойкого

материала,

устойчивого

абразивному

истиранию,

сопротивлением

воздействию

нагрузок, возникающих вследствие
перекачивания потока бетона.

ВИБРАТОР НА РЕШЁТКЕ
ПРИЁМНОГО БУНКЕРА

Электрический

вибратор

дистанционным

управлением

соединительным кабелем.

Поставляется опционально.

СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ

СМАЗКИ

Для

предотвращения

быстрого

износа деталей и снижения затрат

на

ремонт

все

бетононасосы

оборудованы

автоматической

системой смазки, включающей в

себя электронасос с баком для

смазки.

МОЩНОСТЬ

В качестве источника питания применяется
дизельный или электрический двигатель с
разделёнными обмотками.
Доступен с дизельными двигателями STEP3-A или
STEP3-B, турбо и с водяным охлаждением.
Очищающий фильтр по запросу.
Электродвигатели

поставляются

согласно

нормативу E2.

ВОДЯНОЙ НАСОС

Водяной насос с гидравлическим

приводом,

шлангом и моечной форсункой в комплекте.
Поставляется опционально.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панели управления имеют органы управления и

контрольные приборы для обеспечения простого и

безопасного использования.

На панели расположен дисплей, показывающий

основные эксплуатационные параметры.

ГИДРАВЛИЧЕСКИЕ НАСОСЫ

Основной

насос

аксиально-поршневой

насос

переменной производительности, шестерёнчатый насос
служит

для

вспомогательных

(дополнительных)

функций.

Модель
Максимальная теоретическая производительность
Максимальное давление на бетон
Число циклов в минуту
Цилиндры подачи бетона (Ø х ход)
Объём приёмного бункера
Высота загрузки бункера
Дизельный двигатель
Мощность двигателя
Частота вращения
Гидравлический контур
Общий вес

HBT40.10.60RS

49/26 м

/ч

50/100 бар

26/13,8

180 x 1250 мм

500 л

1335 мм

4BTA3.9-C80

60 кВт

2200 об/мин

Открытый

4500 кг

Модель
Максимальная теоретическая производительность
Максимальное давление на бетон
Число циклов в минуту
Цилиндры подачи бетона (Ø х ход)
Объём приёмного бункера
Высота загрузки бункера
Электрический двигатель
Мощность двигателя
Частота вращения
Гидравлический контур
Общий вес

HBT60.13.90SU

67/41 м

/ч

70/130 бар

19,8/12

200 x 1800 мм

600 л

1400 мм

Y2-280M-4

90 кВт

1485 об/мин

Открытый

6450 кг

HBT80.13.112RSU

80/54 м

/ч

70/130 бар

26/18

200 x 1710 мм

600 л

1400 мм

BF4M1013 - 16T3R

118 кВт

2300 об/мин

Открытый

6500 кг

СТАЦИОНАРНЫЕ БЕТОНОНАСОСЫ

HBT80.14.174RSU

85/55 м

/ч

80/140 бар

25/16

200 x 1800 мм

600 л

1450 мм

BF6M1013-24T3R/2

174 кВт

2300 об/мин

Открытый

7300 кг

HBT100.18.186RSU

93/54 м

/ч

100/180 бар

27,3/15,8

200 x 1800 мм

600 л

1450 мм

BF6M1013 - 25T3R/1

186 кВт

2100 об/мин

Открытый

7900 кг

HBT105.21.286RSD

105/65 м

/ч

130/210 бар

26/16

200 x 2100 мм

800 л

1400 мм

BF6M1015C

286 кВт

2100 об/мин

Закрытый

9700 кг

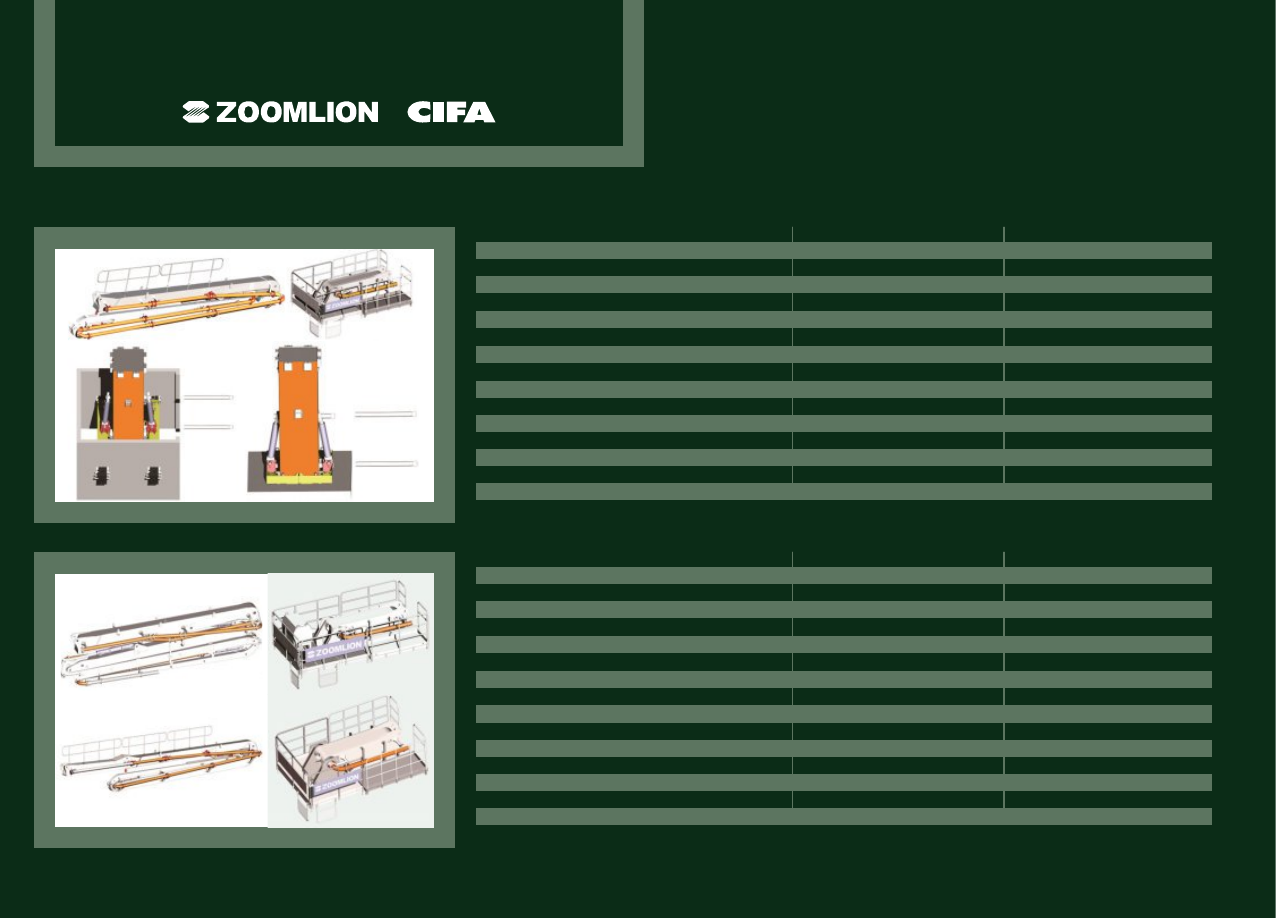

Модели
Максимальная дальность подачи
Максимальная глубина подачи
Высота (от поворотного стола до конца стрелы)
Число секций
Длина секций
Тип раскрытия
Угол вращения
Диаметр бетоновода Ø
Длина концевого патрубка
Режим управления
Режим подъема
Колонна
Максимальный вес отдельной части
Размер колонны
Установленная мощность двигателя

HGC29A

29 м

22,2 м

24/30 м

10,87 - 9,57 - 8,56 м

365°

125 мм

3/4 м

Дистанционный

Два подъемных цилиндра

2 секции / 3 секции

5700 кг / 4200 кг

0,75 м x 0,75 м

15 кВт

БЕТОНОРАЗДАТОЧНЫЕ СТРЕЛЫ

HGC29D

29 м

22,2 м

24/30 м

10,87 - 9,57 - 8,56 м

365°

125 мм

3/4 м

Дистанционный

Два подъемных цилиндра

2 секции / 3 секции

5700 кг / 4200 кг

0,75 м x 0,75 м

15 кВт

HGC33A

33 м

26,9 м

24 м

9,73 - 7,85 - 7,88 - 7,54 м

365°

125 мм

3/4 м

Дистанционный

Два подъемных цилиндра

5700 кг

0,75 м x 0,75 м

22 кВт

HGC33D

33 м

22,2 м

24/30 м

14,87 - 9,57 - 8,56 м

365°

125 мм

3/4 м

Дистанционный

Два подъемных цилиндра

2 секции / 3 секции

5700 кг / 4200 кг

0,75 м x 0,75 м

15 кВт

Модель
Максимальная теоретическая производительность
Максимальное давление на бетон
Число циклов в минуту
Цилиндры подачи бетона (Ø х ход)
Объем приёмного бункера
Высота загрузки бункера
Дизельный двигатель
Мощность двигателя
Гидравлический контур

HBT90.40.572RS

91/49 м3/ч

200/400 бар

13/7

180×2100 мм

800 л

1400 мм

DEUTZ

572 кВт

Открытый

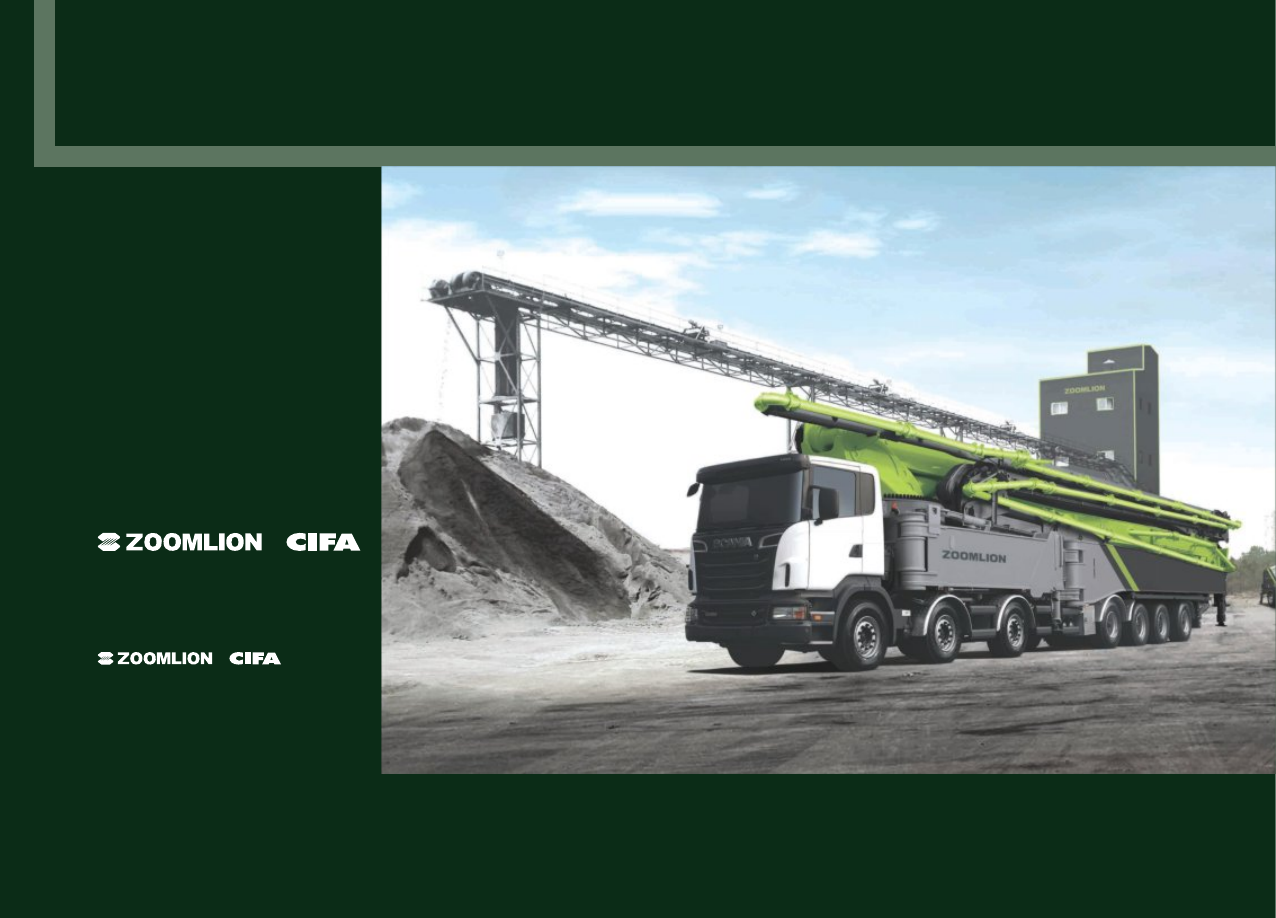

САМЫЙ БОЛЬШОЙ В МИРЕ АВТОБЕТОНОНАСОС

И СТАЦИОНАРНЫЙ БЕТОНОНАСОС

(КНИГА РЕКОРДОВ ГИННЕСА)

Модель
Максимальная высота подачи
Максимальная дальность подачи
Количество секций
Максимальная теоретическая производительность
Максимальное теоретическое давление на бетон
Мощность двигателя
Общая масса
Число осей

K101-7RZ

101,18 м

78 м

200 м³/ч

120 бар
620 л.с.

96630 кг

Автобетононасос ZOOMLION-CIFA K101-7RZ с самой длинной в мире бетонораздаточной стрелой имеет высоту подъема стрелы 101 метр, стрела состоит из 7 секций,
последние 4 из которых выполнены по технологии «CARBOTECH» - из углепластика (карбона).
Стационарный бетононасос ZOOMLION-CIFA HBT90.40.572RS с максимальным давлением на бетон 400 бар.

Стационарный бетононасос HBT90.40.572RS

Автобетононасос K101-7RZ

/////
