КЛАПАН РЕКУПЕРАЦИОННЫЙ ВЕНТИЛЯЦИОННЫЙ СТЕНОВОЙ ИНСОЛАР-КРВС-125 Д 0.01. РУКОВОДСТВО







2

ВВЕДЕНИЕ

Микроклимат в помещении определяет не только настроение, но и рабо-

тоспособность, и, в конечном счете, — самочувствие человека.А знаете ли Вы,

что оптимальные для человека гигиенические требования к микроклимату по-

мещений утверждены в СанПиН 2.2.4.548-96, требования которых обязательны

для всех предприятий и организаций?Именно поэтому организм «требует» про-

ветривать помещения. Но открытие окон и форточек приводит к сквознякам,

проникновению шума, пыли и насекомых, бесконтрольному охлаждению поме-

щений… Знаете ли Вы устройство, которое может поддерживать оптимальные

условия микроклимата и, при этом, лишено перечисленных недостатков?

НазНачЕНИЕ

Клапан рекуперационный вентиляционный стеновой (далее — КРВС) —

это современное устройство организации приточно-вытяжной вентиляции.Раз-

работанная система управления на основе индивидуализируемых настроек (на-

пример: временных) и показателей различных датчиков (например: температуры,

СО

2

, присутствия и т. д.) позволяет поддерживать комфортность микроклимата

в автоматическом режиме.Наличие функции рекуперации позволяет сохранить

значительную часть тепла (холода), традиционно сбрасываемого в окружающую

среду с вентиляционными выбросами.

Выполнение норм СанПиН 2.1.2.1002-00 по воздухообмену помещений по-

зволяет использовать устройство даже в детских и медицинских учреждениях.

•  Комфортный микроклимат в автоматическом режиме.



•  Функция рекуперации.



•  Выполнение норм СанПиН 2.1.2.1002-00;



•

Компактность;

•

Простота обслуживания;

осНоВНыЕ прЕмущЕстВа

3

Клапан рекуперационный вентиляционный стеновой КРВС

Классификация воздуха в помещениях по ГОСТ 30494-2011

СО

2

осНоВНыЕ прЕИмущЕстВа

•  КРВС — это одно из наиболее доступных по цене и эффективных энергосберегающих

устройств — средств достижения целевых показателей ФЗ №261 «Об энергосбережении и
повышении энергетической эффективности».

•

Возможность быстрого внедрения в массовое жилищное строительство — за счёт регулируемого
установочного размера в фасадную часть стены.

•

Возможность модернизации и выпуска различных модификаций;

•  Высокая энергетическая эффективность рекуператора —

 за счёт применения патентованных

технических решений и интенсификации воздушных потоков крыльчаткой вентилятора
двунаправленного действия;

•

Обеспечивает выполнение новых обязательных  требований

       пункт 7.1.10 СП 60.13330.12 «СНиП 41-01-2003 «Отопление,
       вентиляция и кондиционирование воздуха», введенных
       с 1 Июля  2015 года Постановлением Правительства РФ № 1521
       от 26 Декабря 2014 г.

традиционное проветривание (окна, форточки) или КрВс?

Выбор за Вами.

Проветривание

КРВС

Отсутствие сквозняков

+

Снижение уровня внешнего (в том числе

уличного) шума, проникающего в помещение

+

Очистка приточного воздуха от пыли, пуха,

насекомых и т. д.

±

+

Обеспечение притока свежего и вытяжку

«отработанного» воздуха независимо

от сезонного колебания температур

±

+

Отсутствие вероятности несанкционированного

проникновения в помещение

+

Защита от бесконтрольного охлаждения

+

4

ВНутрЕННЕЕ устроЙстВо

КРВС включает в себя следующие элементы:

•

Теплоизолированный корпус.

•

Высокоэффективный воздушный теплообменник.

•

Вентилятор с крыльчаткой двустороннего

действия.

•

Воздушный фильтр.

•

Воздухораспределительные

устройства.

•

Механизм принудительного закрытия.

•

Cтупенчатый регулятор скорости.

•

Датчик-реле по СO

2

 (опция).

прИНЦИп ДЕЙстВИЯ

Оригинальная конструкция крыльчатки вентилятора позволила с помощью одного

двигателя обеспечить одновременное механическое побуждение приточного и вытяж-

ного потоков воздуха, а сам двигатель вентилятора разместить практически снаружи

здания. Клапан обеспечивает 75%-ую экономию энергии.

5

Клапан рекуперационный вентиляционный стеновой КРВС

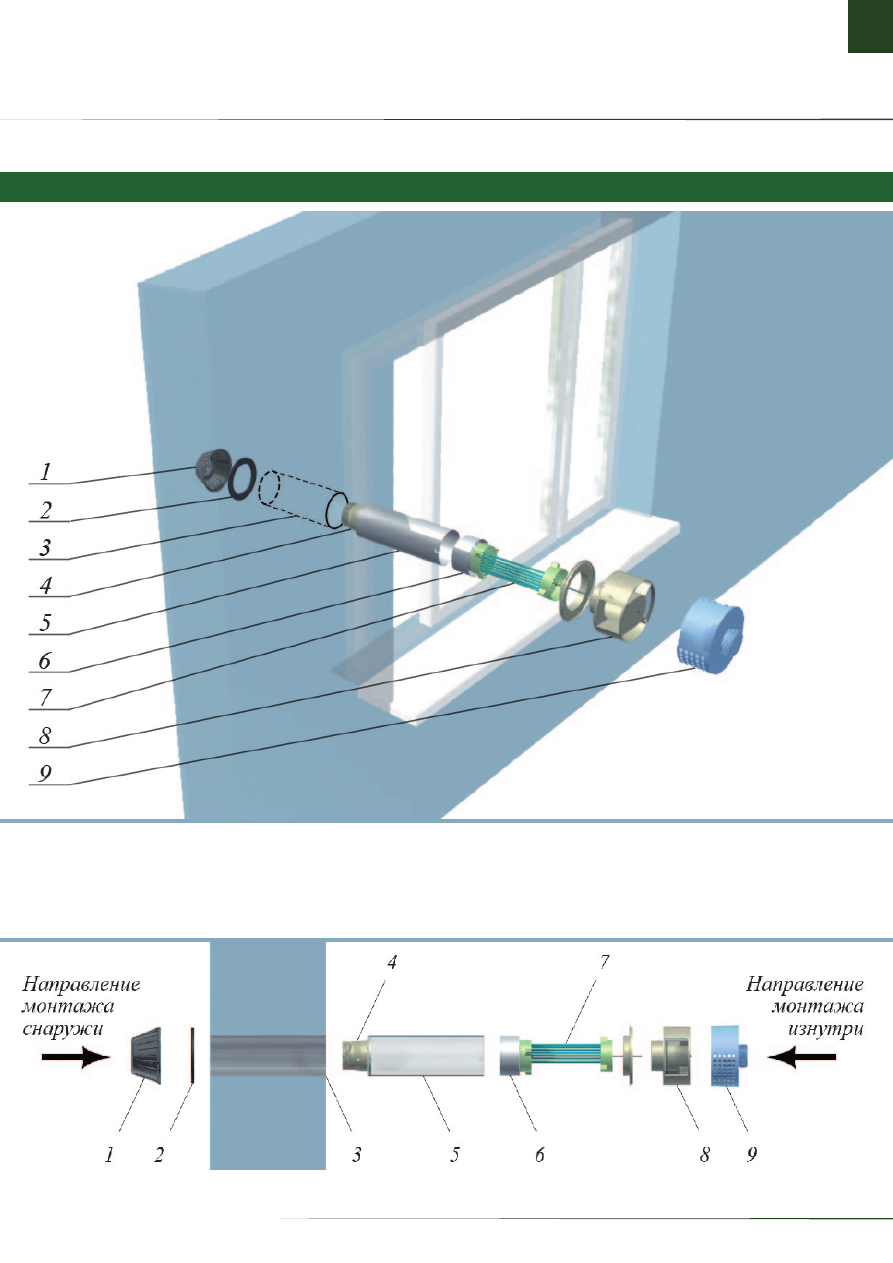

уДобстВо моНтажа

1. Дефлектор наружный
2. Уплотнение
3. Отверстие в стене

4. Обечайка трубная
5. Корпус
6. Вентилятор

7. Рекуператор
8. Воздухораспределитель
9. Дефлектор внутренний

6

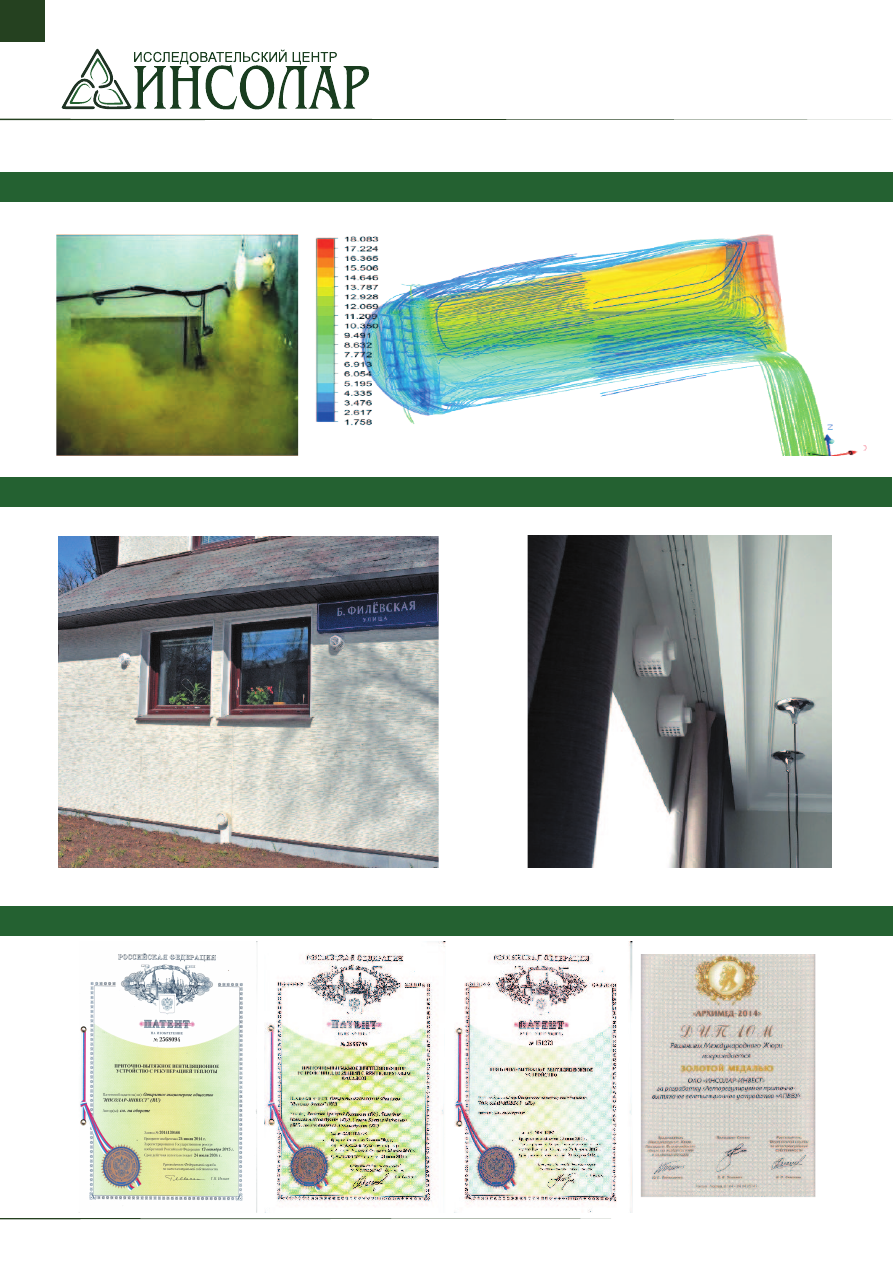

ИспытаНИЯ В КлИматИчЕсКоЙ КамЕрЕ

патЕНты

ИспытаНИЯ В НатурНых услоВИЯх

7

Клапан рекуперационный вентиляционный стеновой КРВС

проведенные исследования и испытания подтвердили высокий

уровень потребительской ценности КрВс

тЕхНИчЕсКИЕ хараКтЕрИстИКИ

№ Наименование

Величина

1

Максимальный расход воздуха (приток/вытяжка), м

3

/ч 80/40

2

Потребляемая мощность

7 - 16 Вт

3

Уровень шума, Дб

Не более 39

4

Эффективность рекуперации, %

75

5

Диапазон рабочих температур, °C

от –40 до +50

6

Электрическое подключение фаза /В/Гц

1 ф/220/50

7

Установочный размер в стене (диаметр отверстия), мм 142

8

Габариты (длина х диаметр), *мм

543х185

9

Масса, не более, кг

1,2

Примечание: *Показатели в таблице приведены для устройства базовой комплектации

при толщине стены 0,35 м и длине блока рекуператора – 0,2 м.















//////////////
