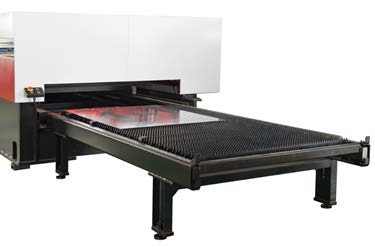

Автоматический сменщик паллет
Стойка ЧПУ – Beckhoff
Чиллер для охлаждения резонатора
Специальная режущая головка Precitec для волоконного лазера
Датчик высоты емкостного типа
Секционная вытяжка рекуперационного типа
Система тонкой фильтрации газа
Система подачи газа под высоким давлением
Защитная кабина и окна для просмотра рабочей зоны
Максимальный размер листа, мм ............................................................................... 3000х1500
Нагрузка рабочего и сменного стола, кг 950
Перемещение по осям X/Y/Z, мм ........................................................................ 3000х1500х280
Конструкция приводов:
ось Х/Y ................................................................................. косозубая рейка и шестерня ось Z ........................................................................................................................... ШВП Точность позиционирования, мм ................................................................................ ± 0,1 / 1000
Скорость диагональных перемещений, X/Y, м/мин 140
Подключаемая мощность, кВт 30
Вес станка (вкл. сменщик паллет), кг ..................................................................................... 8000
Время смены паллет, приблиз., сек 10

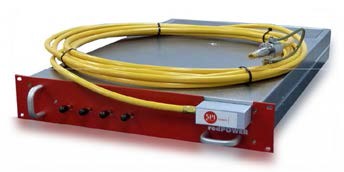

Модель ............................................................................................................................ SPI-1000
Мощность, кВт 1000
Стабильность, % ....................................................................................................................... <1
Длина волны, нм 1075
Производитель ................................................................................................................ Beckhoff
Процессор, ГГц ......................................................................................................... Dual-core 1.9
Системная память, Гб 4
Память жесткого диска, Гб 8
Дисплей ............................................................................................ жидкокристаллический, 19″
Доступно подключение сети Ethernet, USB 2.0.
использование защитных стекол, которые располагаются в специальной выдвижной ячейки;
головка оснащена датчиком автоматического отслеживания высоты листа;
обеспечена связь режущей головки со стойкой ЧПУ для передачи возможных ошибок;
поддержка максимального давления рабочих газов на нержавеющей стали, при резке азотом — 2,5 МПа;
возможна установка режущей головки с авто-фокусом (опция).

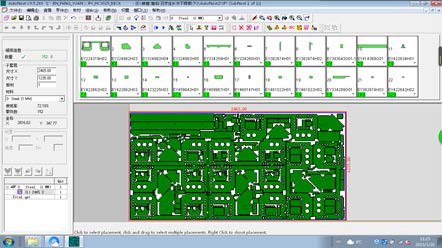

поддержка большого количества форматов: dwg, dxf и т.д.;
самопроверка на предмет ошибок обработки;
экономия материала и минимизация холостых перемещений за счет автоматической оптимально раскладки разного уровня сложности;
полностью автоматическая функция резки по разным «слоям»;
гравировка;
разнообразие шрифтов;
расчет длины и времени раскроя;
расчет себестоимости изготовления деталей (опциональный модуль);
встроенные базы данных рабочих кондиций для всех материалов и толщин.
Малоуглеродистая сталь, мм .............................................................................................. до 12
Нержавеющая сталь, мм ....................................................................................................... до 6
Алюминий, мм ......................................................................................................................... до 4
Латунь, мм ................................................................................................................................ до 3
Медь.......................................................................................................................................... до 2
№ |
Наименование |
Спецификация |
Единица измерения |
1 |
Мощность |
380/50 |
В/Гц |
2 |
Требуемая подключаемая мощность |
40 |
кВА |
3 |
Стабильность мощности |
±10% |
|
4 |
Компьютер |
RAM 256M/hard disk 80G, DVD |
|
5 |
Чистота кислород |
Выше 99,9% |
|
6 |
Чистота азота |
Выше 99,9% |
|
7 |
Вода для чиллера (дистиллированная) |
100 |
литров |
Проводимость > 25 мкСм/см |
мкс |
||
8 |
Сопротивление заземления |
≤4 |
Ω |
9 |
Температура окружающей среды |
5-40 |
℃ |
10 |
Допустимая влажность |
Меньше, чем 70% |
11 |
Требование к месту установки |
Толщина основания бетона должна быть толще 250 мм, плоскостность должна быть до 10 мм на 3 м. |
Наименование |
Количество |
Защитное стекло |
5 |
Керамическое кольцо |
1 |
Сопла |
6 |
Баллон |
1 |
Хлопковые перчатки |
2 |
Бумага для чистки линз |
2 упаковки |
Ключи для сборки |
1 набор |
////////////////////////////
