«PRANA-340S», «PRANA-340S+». Приточно-вытяжная система вентиляции с рекуперацией тепла. Технический паспорт



ТЕХНИЧЕСКИЙ ПАСПОРТ

Приточно-вытяжная система вентиляции

с рекуперацией тепла

«PRANA-340S»

«PRANA-340S+»

 “PRANA PLATINUM” LTD

Ukraine, 79005, Lviv, Dudayeva str, house 19, flat 1

Phone:    +38 (032) 2325339     www.prana.org.ua

PRANA-340S

sizes  Ø340, 230V, ~50Hz, IP24, 310Wt

 “PRANA PLATINUM” LTD

Ukraine, 79005, Lviv, Dudayeva str, house 19, flat 1

Phone:    +38 (032) 2325339     www.prana.org.ua

PRANA-340S+

sizes  Ø340, 230V, ~50Hz, IP24, 490Wt

www.prana.org.ua

3

PRANA-340S

PRANA-340S+

Моноблоки  децентрализованной  прямоточной  приточно-вытяжной

вентиляции «PRANA-340S» и «PRANA-340S+»  относится к категории

инновационных и надежных продуктов, ориентированных на создание

и  поддержание  здорового  микроклимата  в  помещениях  различного

функционального назначения.

К инновационным решениям, определяющим конкурентоспособность

и  высокую  эксплуатационную  эффективность  и  надежность  изделия,

относятся:
-  прямоточное  удаление  отработанного  воздуха,  что  повышает

эффективность  работы,  продлевает  сроки  технологического

обслуживания и позволяет удалять влагу в дисперсном состоянии, что, в

свою очередь,  решает проблему замерзания теплообменника при низких

температурах окружающей среды;
- система циклонной очитки приточного воздуха, что при эффективности

очистки  от  пыли  поступающего  воздуха  в  пределах  85-91%  позволяет

отказаться от применения фильтров грубой очистки;
-  медный  теплообменник,  который  при  небольших  размерах  системы

позволяет  получить  высокий  коэффициент  рекуперации  при

высокоэффективном  обеззараживании  приточного  воздуха.  Такое

решение  сохраняет  энергетические  составляющие  воздуха  (ионный

состав, пране) и позволяет отказаться от фильтров тонкой очистки.

Технологично  система  представляет  собой  моноблок  готовый  к

использованию в соответствии с проектно-компоновочными задачами и

условиями с высокоэффективным прямоточным медным рекуператором.

Система обладает высокой производительностью и надежностью при

этом  основной  упор  при  ее  разработке  сделан  на  максимальный  учет

особенностей физиологии дыхания человека.

4

PRANA-340S

PRANA-340S+

НАЗНАЧЕНИЕ

Вентиляционные  системы  промышленного  типа  «PRANA-340S»  и

«PRANA-340S+»  предназначены для создания и поддержания микроклимата

в помещениях любого технологического (в т.ч. специального) назначения.

Высокая  производительность  и  существенный  запас  по  создаваемому

давлению  позволяет  использовать  данные  системы  для  организации

бытовой  и  промышленной  вентиляции  в  помещениях  практически  любого

технологического назначения.

В  основе  используемого  технического  решения  вентилирования  с

рекуперацией  лежит  возможность  одновременного  формирования  двух

встречных  потоков  в  объёме  одного  цилиндра.  При  этом  теплый  воздух,

который  удаляется  из  помещения  («вытяжка»),  проходя  через  медный

теплообменник, передает ему свое тепло, которое и используется далее для

нагревания холодного приточного воздуха.

Конструктивно  системы  вентиляции  «PRANA-340S»  и  «PRANA-340S+»

могут изготавливаться в следующих вариантах:

- «AB» - для свободного размещения (как вариант - в пространстве между

перекрытием и подвесным потолком) с центральным притоком и 2-канальной

симметричной вытяжкой (Рис. 1а).

-  «ВB»  -  (изготавливается  под  заказ)  для  свободного  размещения  (как

вариант  -  в  пространстве  между  перекрытием  и  подвесным  потолком)  с

центральной вытяжкой и 2-канальным симметричным притоком (Рис. 1б).

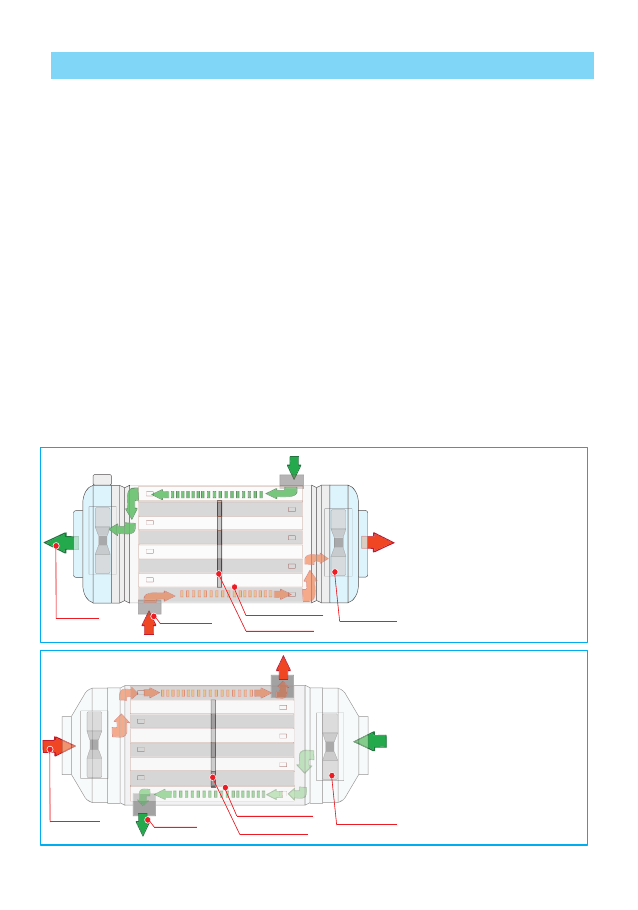

Рис. 1а. Схема воздушных

потоков для систем типа «AB»

с центральным притоком и

2-канальной симметричной

вытяжкой (свободная

установка).

Рис. 1б.  Схема воздушных

потоков для систем типа «ВB»

(изготавливается под заказ)

с центральным вытяжкой и

2-канальным симметричным

притоком (свободная

установка).

приток

вытяжка

перегородка

теплообменник

вентилятор

приток

вытяжка

теплообменник

вентилятор

перегородка

5

PRANA-340S

PRANA-340S+

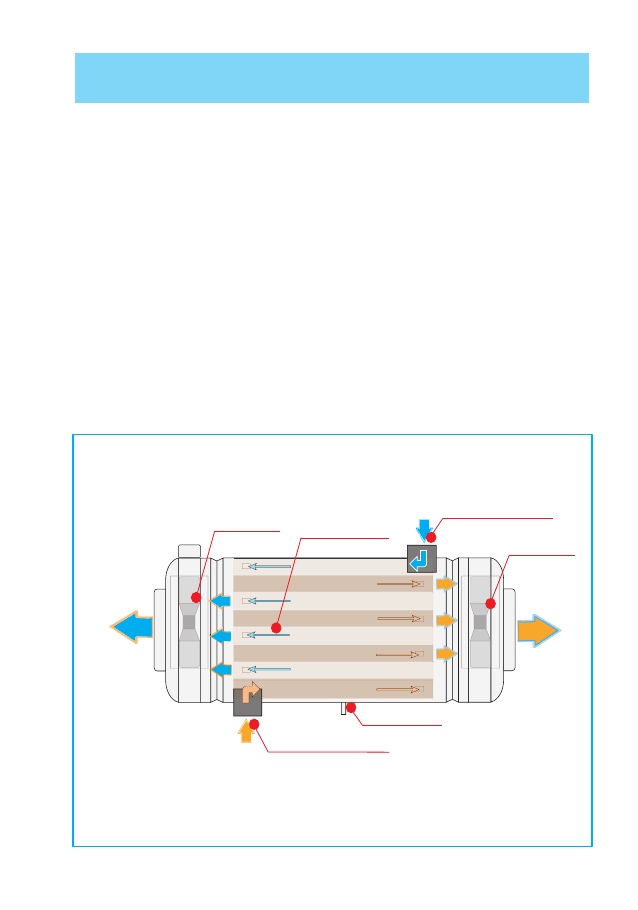

ПРИНЦИП РАБОТЫ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В основу технического решения рекуперационного вентилирования

положено прямоточный медный теплообменник с непрерывным тепловым

циклом,  который  позволяет  формировать  два  разнонаправленных

воздушных потока в объёме одного цилиндра (рис. 2).

Высокая скорость потока при достаточной эффективности теплообмена

позволяет  удалять  до  90%  конденсированной  влаги  в  дисперсном

состоянии,  предотвращая  процессы  замерзания  теплообменника  при

низких температурах окружающей среды.

Цикл  работы  рекуператора  заключается  в  следующем:  при  работе

системы на «вытяжку» теплый воздух, который удаляется из помещения,

проходя через  теплообменник передает ему свое тепло и охлаждается,

в то же время встречный воздушный поток (на «приток»), забирая это

тепло, нагревается. Система позволяет утилизировать тепло агрегатного

состояния,  что  способствует  повышению  общего  коэффициента

рекуперации и поддерживать режим оптимальной влажности. Учитывая

то, что потоки разделены и нормализованы по направлениям на уровне

«приток»-«вытяжка»,  смешивания  разнонаправленных  воздушных

потоков практически не происходит.

отработанный воздух

из помещени

я

отработанный воздух
из помещения

вентилятор

подогретый воздух с улицы

подается в помещение

холодный воздух с улицы

медный
теплообменник

конденсатоотвод

вентилятор

Рис. 2.



Принцип действия систем вентиляции PRANA-340S и PRANA-340S+.

6

PRANA-340S

PRANA-340S+

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Эффективность рекуперации, %



       78-48

       78-37

Класс энергоэффективности (от A+ до G)                               A                               A



Объемы воздухообмена при рекуперации, м

3

(приток и вытяжка работают одновременно):

- приток





                          1100

        1600



- вытяжка





                          1020

        1520



- режим «min»



        110

        140

- режим «выключено» (пассивный воздухообмен)          15-30

        15-30

Температурный диапазон эксплуатации:

внутри помещения





     0..+35

о

С                   0..+35

о

С

снаружи помещения





  ̶ 20..+45

о

С

   ̶ 20..+45

о

С





 Энергопотребление, Вт*час:

(в зависимости от режима работы)



       80-310

     70-490

Электропитание, B





    AC: 230±10%      AC: 230±10%



Класс изоляции







           II                              II

Степень защиты

       IP 24

      IP 24

Акустическое давление, дБ (А):

от изделия на расстоянии



3 м

         52

         56

Динамическое давление, Па



        350

        450



Диаметр рабочего модуля, мм

                          340

       340



термоизоляцией, мм



                          350

       350



Диаметр монтажного отверстия, мм

       ≥ 350

     ≥ 350

(при монтаже в стену)
Управление:

- диммер                                                                                   стандартная           стандартная











     комплектация       комплектация

- блок управления с сетевым выключателем

          под заказ               под заказ

- блок управления вентсистемой

                             под заказ

    под заказ



с электроподогревом





 Масса системы в индивидуальной упаковке, кг            ≥ 20

      ≥20



Размер упаковочной коробки, мм (Дх ВхШ)

   ≥ДхBхШ                   ≥ДхBхШ

PRANA-340S           PRANA-340S +

Установленный срок эксплуатации – 10 лет.

Период гарантийного обслуживания – 2 года.

7

PRANA-340S

PRANA-340S+

500

450

400

350

300

250

200

150

100

50

0

W

340S+

340S

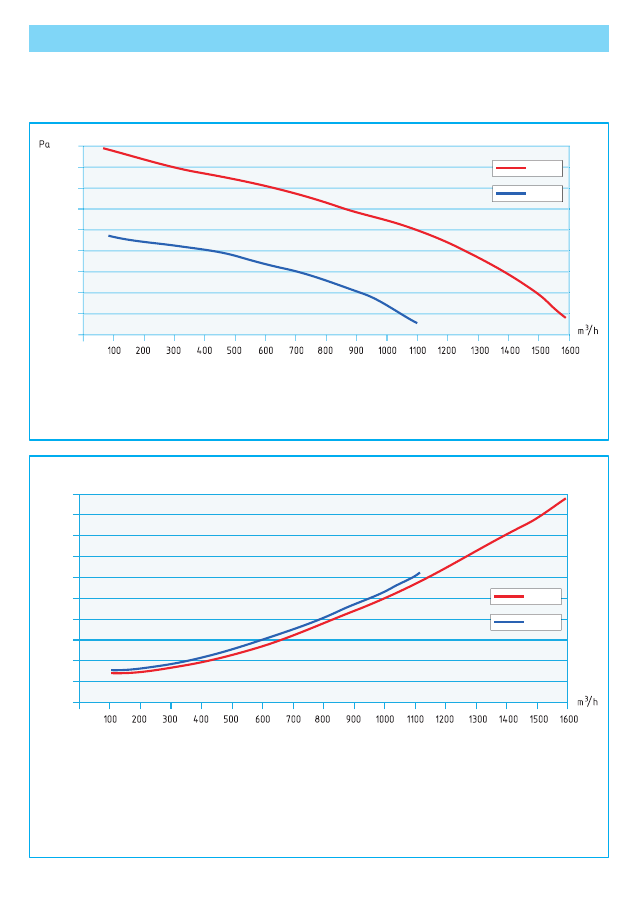

Рис. 4. Потребляемая мощность вентиляционных систем серии PRANA-340S и PRANA-340S+ в режиме

«рекуперация», Вт.

900

800

700

600

500

400

300

200

100

0

340S+

340S

Рис. 3. Производительность вентиляционных систем серии PRANA-340S и PRANA-340S+, м3/час.

ГРАФИКИ

На  нижепреставленных  графиках  продемонтрированны  технические

возможности систем вентиляции серии PRANA-340S и PRANA-340S+.

8

PRANA-340S

PRANA-340S+

70

60

50

40

30

20

0

340S+

340S

dB(A)

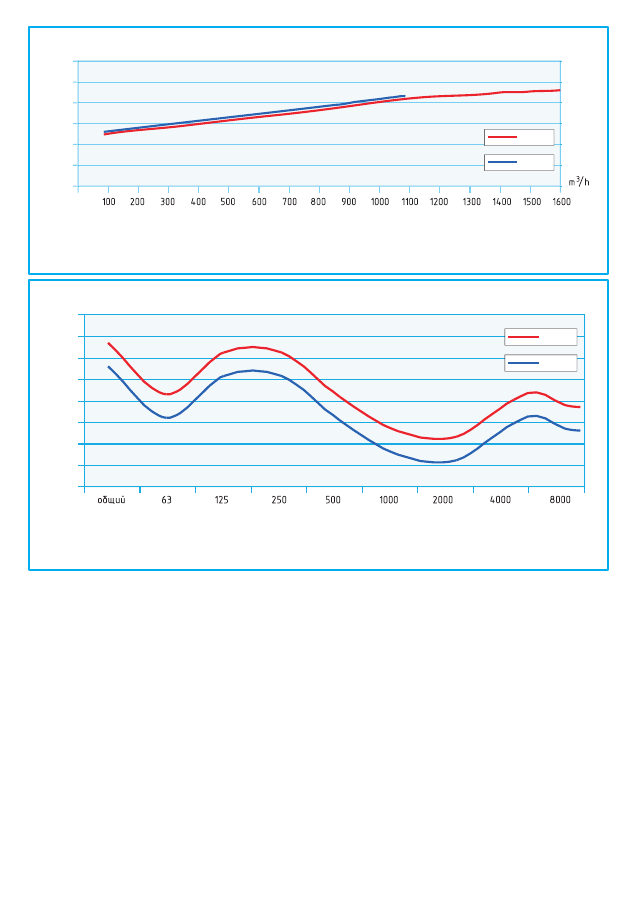

Рис. 5. Общий уровень звукового давления вентиляционных систем серии PRANA-340S и PRANA-340S+ на

расстоянии 3 метра в режиме «рекуперация», dB(A).

80

70

60

50

40

30

20

10

0

340S+

340S

dB(A)

Hz

Рис. 6. Уровень звуковой мощности к окружению (L

WA

) для вентиляционных систем серии PRANA-340S и PRANA-

340S+ при максимальной производительности в режиме «рекуперация», dB(A).

9

PRANA-340S

PRANA-340S+

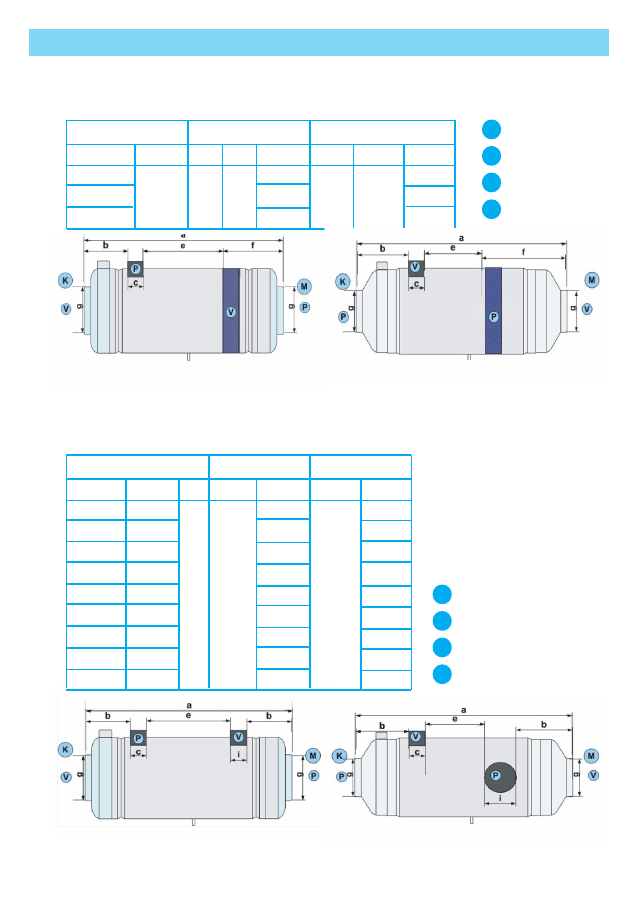

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные  размеры  для  систем  вентиляции  серии  «PRANA-340S»  и

«PRANA-340S+», монтаж которых предусматривается в стене.

с

e, min

b

f

a

b

f

a

204*60

Ø 150

Ø 200

  350       190    290

890
980

1030

230       330

970

1060

1110

центр - витяжка

центр - приток

Габаритные  размеры  для  систем  вентиляции  серии  «PRANA-340S»  и

«PRANA-340S+»,  монтаж  и  которых  предусматривается  как  внутренний

модуль.

с

e

b

a

b

a

204*60
204*60
204*60

Ø 150
Ø 150
Ø 150

Ø 200
Ø 200
Ø 200

230

центр - витяжка центр - приток

350

204*60

Ø 150

Ø 200

204*60

Ø 150

Ø 200

204*60

Ø 150

Ø 200

i

930

1020
1070
1020

1110

1160
1070
1106
1210

850
940
990
940

1030
1080

990

1080

1130

190

K - помещение;
М - улица;



Р - приток;

V - вытяжка.

K - помещение;
М - улица;



Р - приток;

V - вытяжка.

10

PRANA-340S

PRANA-340S+

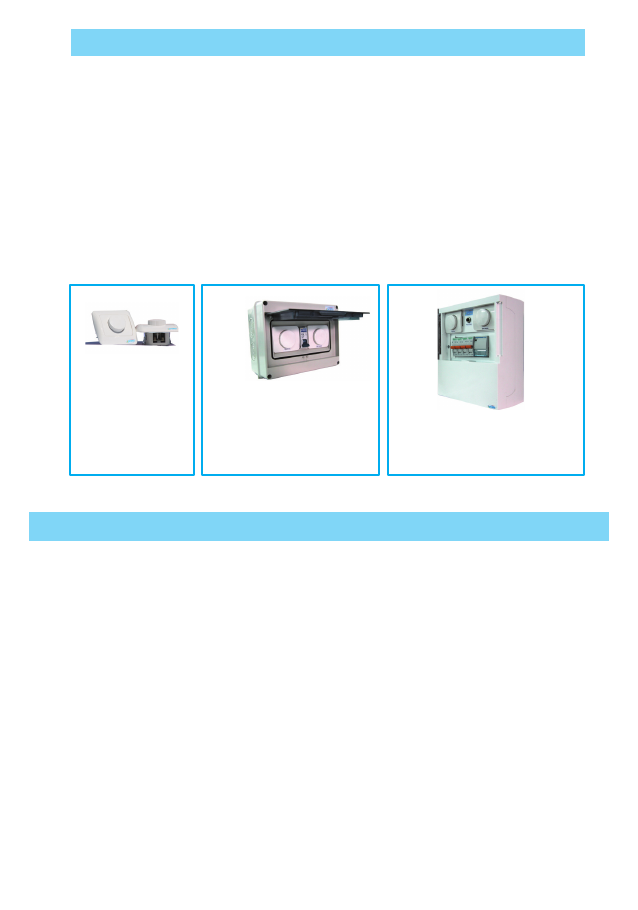

УПРАВЛЕНИЕ

Для обеспечения управления системами вентиляции серии «PRANA-

340S» и «PRANA-340S+» используются диммеры (рис. 7) (стандартная

комплектация).

Системы  вентиляции  серии  «PRANA-340S»  и  «PRANA-340S+»  мо-

гут быть укомплектованы блоком управления Сontrol block Prana340S с

сетевым выключателем (рис. 8).

Также могут поставляться системы, укомплектованные блоком управ-

ления  Сontrol  block  А  Prana340S  reheating,  который  предназначен  для

управления  системами  вентиляции  серии  «PRANA-340S»  и  «PRANA-

340S+» с подключением к электроподогреву (рис. 9).

Блоки управления имеют  регулирование объемов притока и вытяжки

(рис.8, 9).

Рис. 7.

Диммеры.

Рис. 9.

Сontrol block А Prana340S

reheating - блок управления к вент-

системе с єлектроподогревом.

Рис. 8.

Сontrol block Prana340S-

блок управления с сетевым

выключателем.

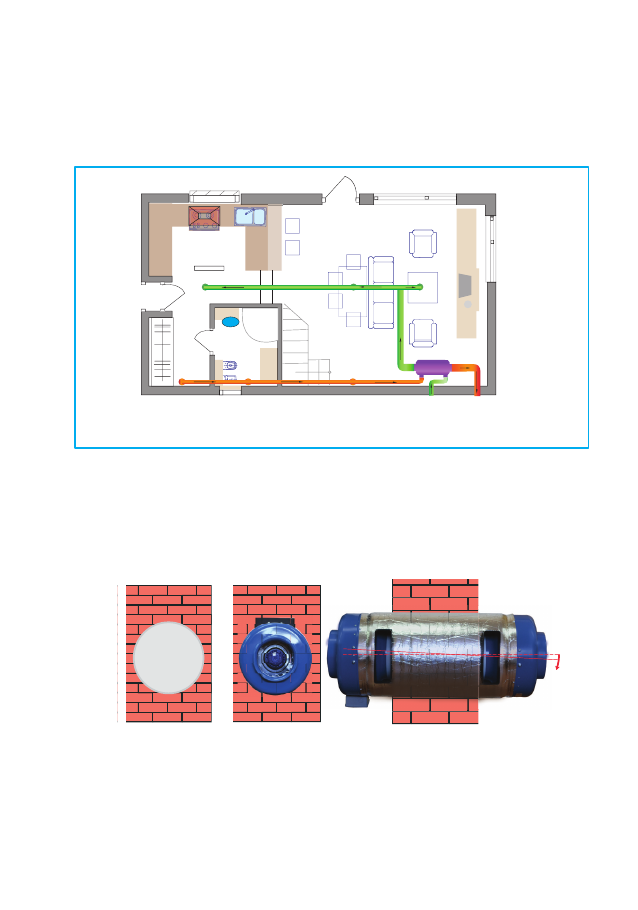

УСТАНОВКА

Системы  вентиляции  серии  «PRANA-340S»  и  «PRANA-340S+»  -

это  моноблоки  готовые  к  использованию  в  соответствии  с  проектно-

компоновочными задачами или условиями. Системы вентиляции допускает

как свободное размещение на несущей поверхности, так и монтаж у толщу

стены.

Вентиляционный  модуль  (рекуператор)  «PRANA-340S»  и/или  «PRANA-

340S+»  крепится  на  несущую  поверхность  при  помощи  кронштейнов  или

хомутов  (в  комплект  поставки  не  входят)  с  учетом  особенностей  места

монтажа.

Для взаимодействия системы с наружным воздухом необходимо обеспечить

в ограждающей конструкции здания, которая граничит с улицей, отверстия

соответствующего диаметра (рекомендовано не меньше 160 мм). Расстояние

между отверстиями притока и вытяжки в ограждающей конструкции знания

должно быть не менее 1500 мм.  В случае, если обеспечить необходимого

расстояния  не  представляется  возможным,  допускается  уменьшение

расстояния  между  отверстиями  до  500  мм  при  условии  использования

вентиляционных решеток с дефлекторами и закрепления их таким образом,

11

PRANA-340S

PRANA-340S+

чтобы  воздушные  потоки  на  входе/выходе  были  направлены  в  разные

стороны).

 После установки и закрепления установки на несущей поверхности к

вентиляционной системе подсоединяют воздуховоды вытяжки и притока

воздуха в соответствии с проектом системы вентиляции. Оборудование

адаптировано под использование стандартных воздуховодов.

Рис. 10. Пример схемы монтажа и разведения воздуховодов приточно-вытяжной системы

вентиляции «PRANA-340S» и «PRANA-340S+».

Если же рабочий модуль предназначен для монтажа в стене, то в верх-

ней части стены, которая граничит с улицей, необходимо сделать сквоз-

ное  отверстие  (рис.  11  а)  на  улицу  диаметром   ≥350  мм,  в  который  на

монтажную пену или другой уплотнитель устанавливается рабочий мо-

дуль (рис. 11 б). Сквозное отверстие делается под наклоном 3-5

0

 в сторо-

ну улицы (рис. 11 в).

3-5°

Для  обеспечения  нормальной  работы  «PRANA-340S»  и  «PRANA-

340S+»  необходимо,  чтобы  выходной  патрубок  (на  улице)  выступал  за

пределы стены на столько, чтобы обеспечивался свободный приток через

вентиляционный канал на корпусе.

Рис. 11. а, б) Схема установки рекуператора в стене (фронтальный разрез);

в) Схема установки рекуператора (продольный разрез).

а

б

в

12

PRANA-340S

PRANA-340S+

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

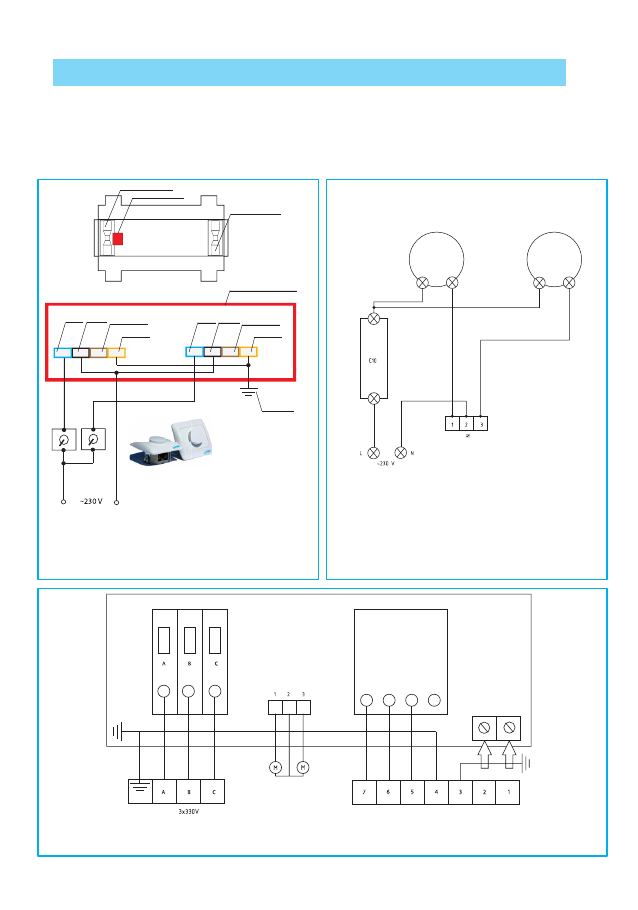

Принципиальные схемы электрических соединений системы, блока к

электросети представлены на рисунках 12, 13, 14.

Все  соединительные  провода,  которые  используются  в  инсталяции,

должны быть сечением не менее 0,75 м

2

.

Рис. 12.  Схема подключения систем вентиля-

ции серии  «PRANA-340S» и «PRANA-340S+» к

электрической сети посредство диммера.

ПРИТОК

ВЫТЯЖКА

lin

lout

lin

lout

ДИМЕР 1

ДИМЕР  2

АВТОМАТ

клемма подключения рекуператора

ПРИТОК

ВЫТЯЖКА

передняя турбина

Коробка с клеммами

задняя турбина

1         2         3         4



синий

черный коричневый

желтый

заземление

F                                    N

1         2         3         4

ДИМЕР

Lin



  L

out

коробка с клеммами

синий черный коричневый

желтый

БЛОК
УПРАВЛЕНИЯ

контактор

электрокалорифер

СЕТЬ

Рис. 13.  Схема подключения систем вен-

тиляции «PRANA-340S» и «PRANA-340S+»

к электрической сети посредство блока

управления с сетевым выключателем Сontrol

block Prana340S.

Рис. 14.  Схема подключения систем вентиляции «PRANA-340S» и «PRANA-340S+» к электрической

сети и электроподогреву посредство блока управления Сontrol block Prana340S reheating.

13

PRANA-340S

PRANA-340S+

КОМПЛЕКТ ПОСТАВКИ

- Вентиляционная система - 1 шт.

- Технический Паспорт на систему - 1 шт.

- Технический (гарантийный) талон - 1 шт.

- Управление: диммеры - 2шт. (стандартная комплектация).

- Упаковка - 1 шт.

Крепежные  и  соединительные  элементы  в  стандартный  комплект

поставки не входят.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Электромонтажные  работы  должны  производиться  только

квалифицированным специалистом с соответствующей и действующей

на момент проведения работ категорией допуска к их проведению.

Убедитесь  в  том,  что  при  установке  соблюдаются  механические  и

электротехнические правила и нормы, действующие в Вашей стране.

После пуска аппарат должен соответствовать положениям следующих

Директив:

- Стандарт №2006/95/CE «О низком напряжении»;

- Стандарт №2006/42/CE «О машинном оборудовании»;

- Стандарт №2004/108/CE «Об электромагнитной совместимости».

ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Транспортирование и хранение упакованных изделий допускается в

горизонтальном  положении.  Максимальная  высота  складирования  -  3

упаковок. Хранить изделие необходимо в закрытом помещении (или под

навесом),  при  относительной  влажности  не  более  70%  и  температуре

окружающей среды от -20 ˚С до +40 ˚С.

КАЧЕСТВО

Качество изделия обеспечивается системой технологического контроля

производственного цикла, 100% входным контролем комплектующих,

48  часовым  технологическим  прогоном  изделия  при  изменяющихся

режимах и 2-этапной системой приемо-сдаточных испытаний.

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

Производитель  вентиляционной  системы  гарантирует  нормальную

работу  изделия  в  течение  24  месяцев  со  дня  продажи,  при  условии

выполнения правил хранения, транспортировки, монтажа и эксплуатации.

В случае отсутствия отметки о дате продажи изделия, гарантийный

срок исчисляется исходя из даты изготовления.

Гарантийные обязательства производителей не распространяются на

приборы, которые имеют механические повреждения.

В  случае  появления  нарушений  в  работе  рекуператора  по  вине

производителя в течение гарантийного срока, потребитель имеет право

на бесплатный ремонт (замену) изделия.

14

PRANA-340S

PRANA-340S+

ТАЛОН ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

Дефект

Причина

Способ устранения

неисправности


Дата реабилитации
Сервисная компания

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

2017         2018        2019         2020        2021        2022        2023        2024      2025        2026

ТАЛОН СЕРВИСНОГО ОБСЛУЖИВАНИЯ

ГАРАНТИЙНЫЙ ТАЛОН

Гарантийный талон заполняется продавцом.

ВНИМАНИЕ!



Информация  о  покупке  должна  быть  отмечена

разборчиво и полностью!

Технологическим процессом предусмотрено 100% входной контроль

на  все  комплектующие,  двойной  100%  контроль  изделий  после  их

изготовления  и  после  24  часовой  электрической  прогонки  в  режиме

максимальной мощности.

ФИО продавца, реквизиты торгующей организации, штамп, подпись















////////////
