ОГМ 240-30. Прибор безопасности. Инструкция по монтажу

Настоящая инструкция является руководящим документом при монтаже приборов безопасности ОГМ240-30, ОГМ240-30.01.

Инструкция предназначена для наладчиков предприятия-изготовителя грузоподъемного крана и специалистов ремонтных и сервисных предприятий, аттестованных, согласно РД 10-208-98 (с изм. №1 от РД1/1 10-474 (208)-02) и изучивших в объеме своих должностных инструкций работу прибора безопасности и правила его эксплуатации в объеме руководства по эксплуатации ОГМ240-30, данной инструкции по монтажу, пуску и регулированию.

В инструкции изложены рекомендации по монтажу, а также габаритные и присоединительные размеры составных частей прибора безопасности. Допустимы иные варианты монтажа при соблюдении основных требований к установке определенного блока и датчика.

1 МЕРЫ БЕЗОПАСНОСТИ

Прибор безопасности ОГМ240 безопасен для обслуживающего персонала. При проведении пусконаладочных работ необходимо руководствоваться правилами безопасности, действующими при производстве монтажных и пусконаладочных работ и при эксплуатации крана.

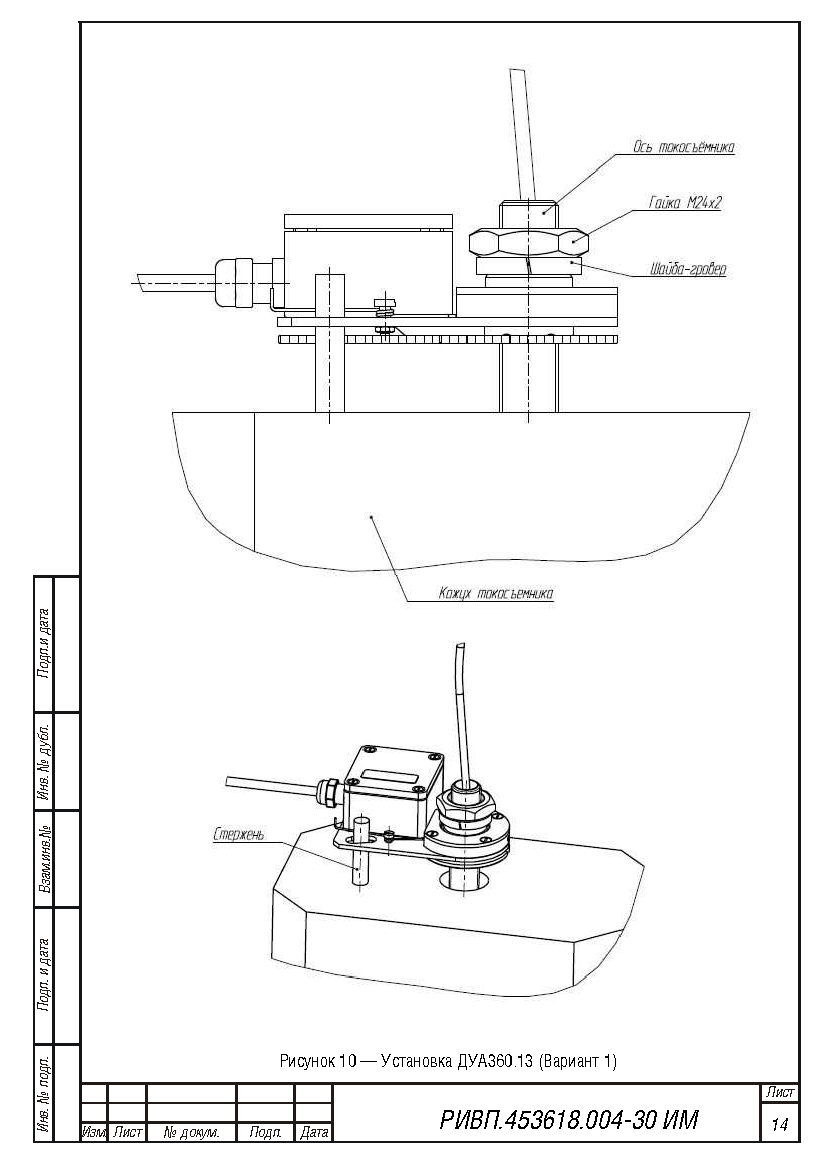

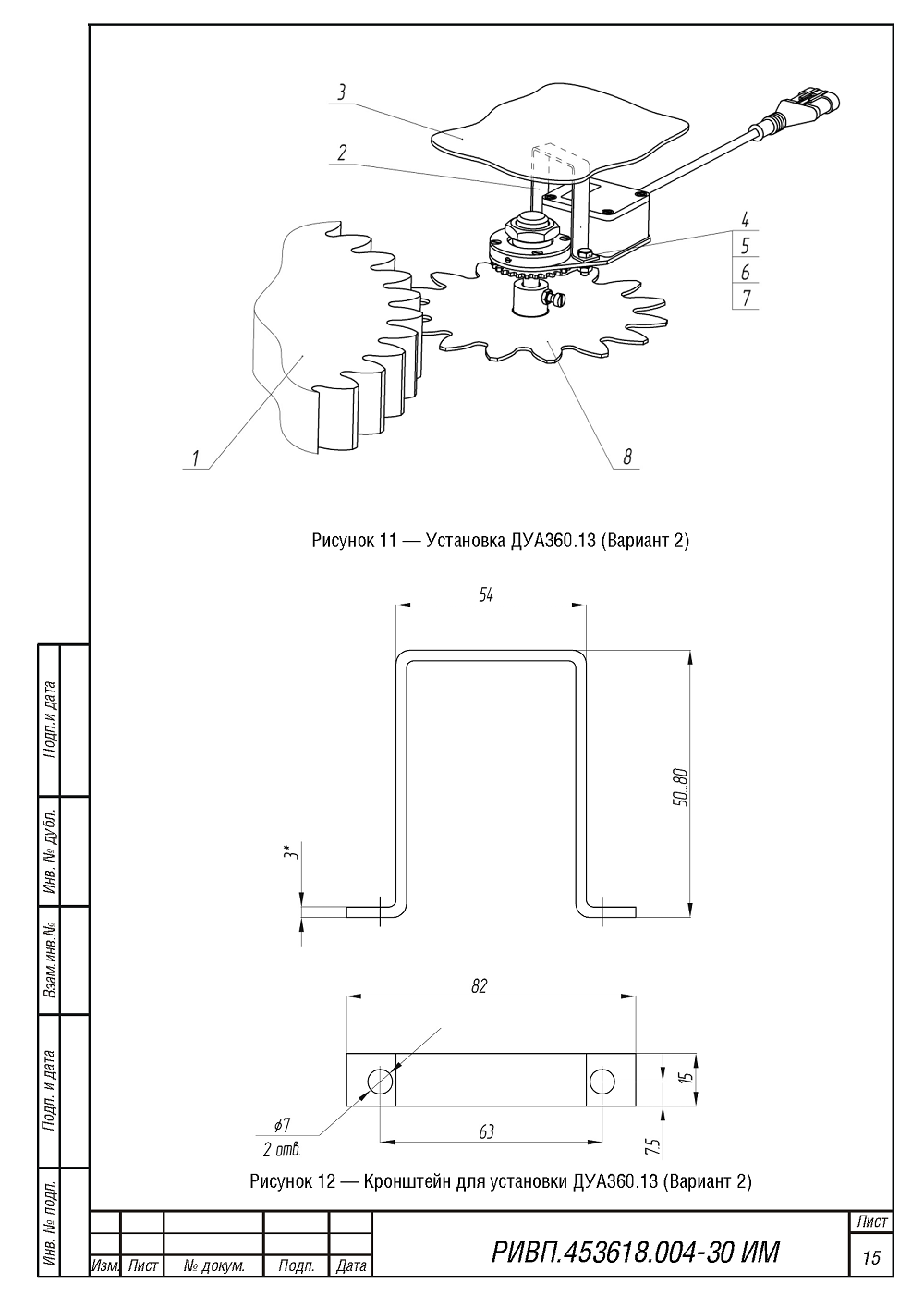

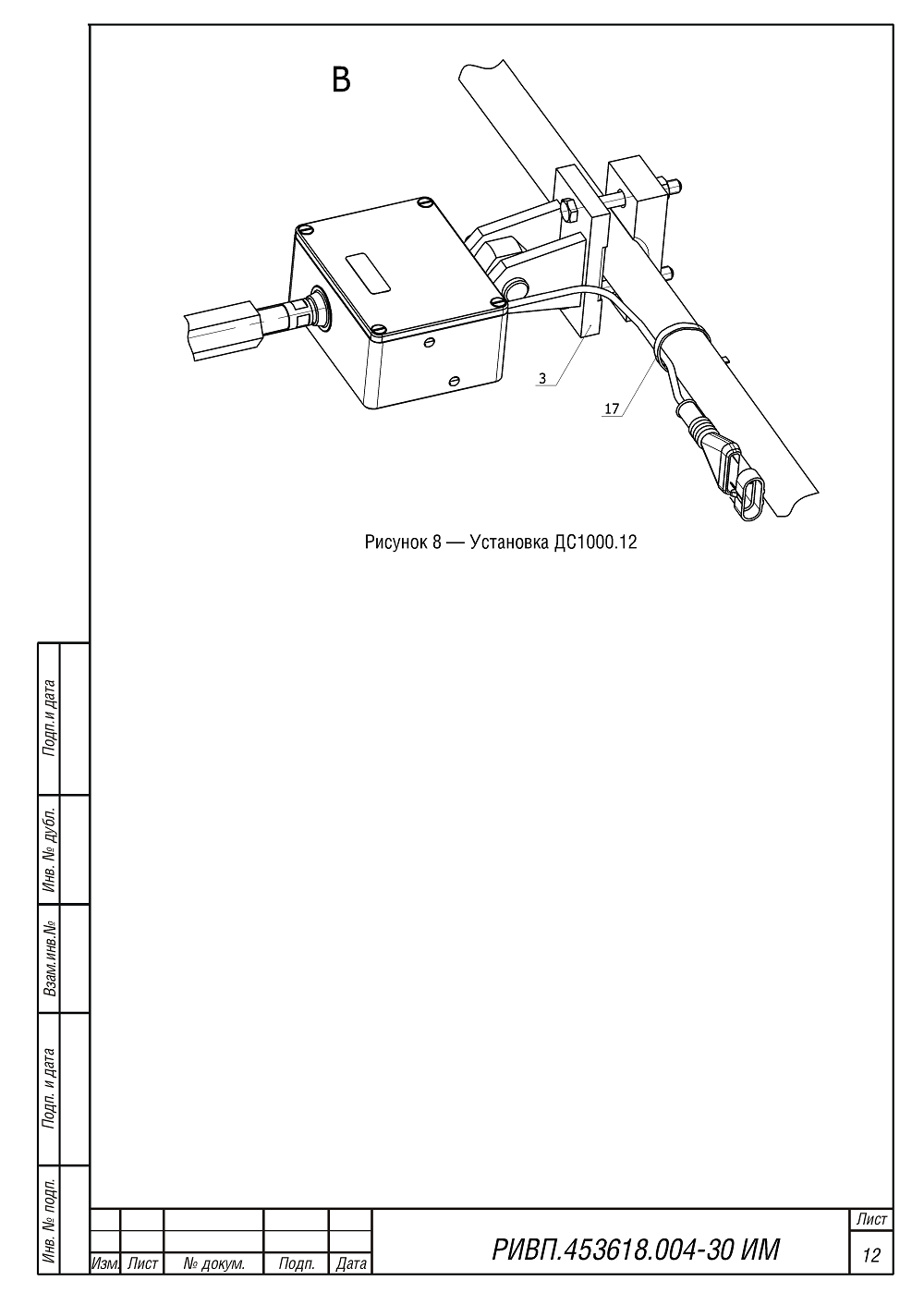

2 МОНТАЖ ПРИБОРА БЕЗОПАСНОСТИ НА КРАНЕ

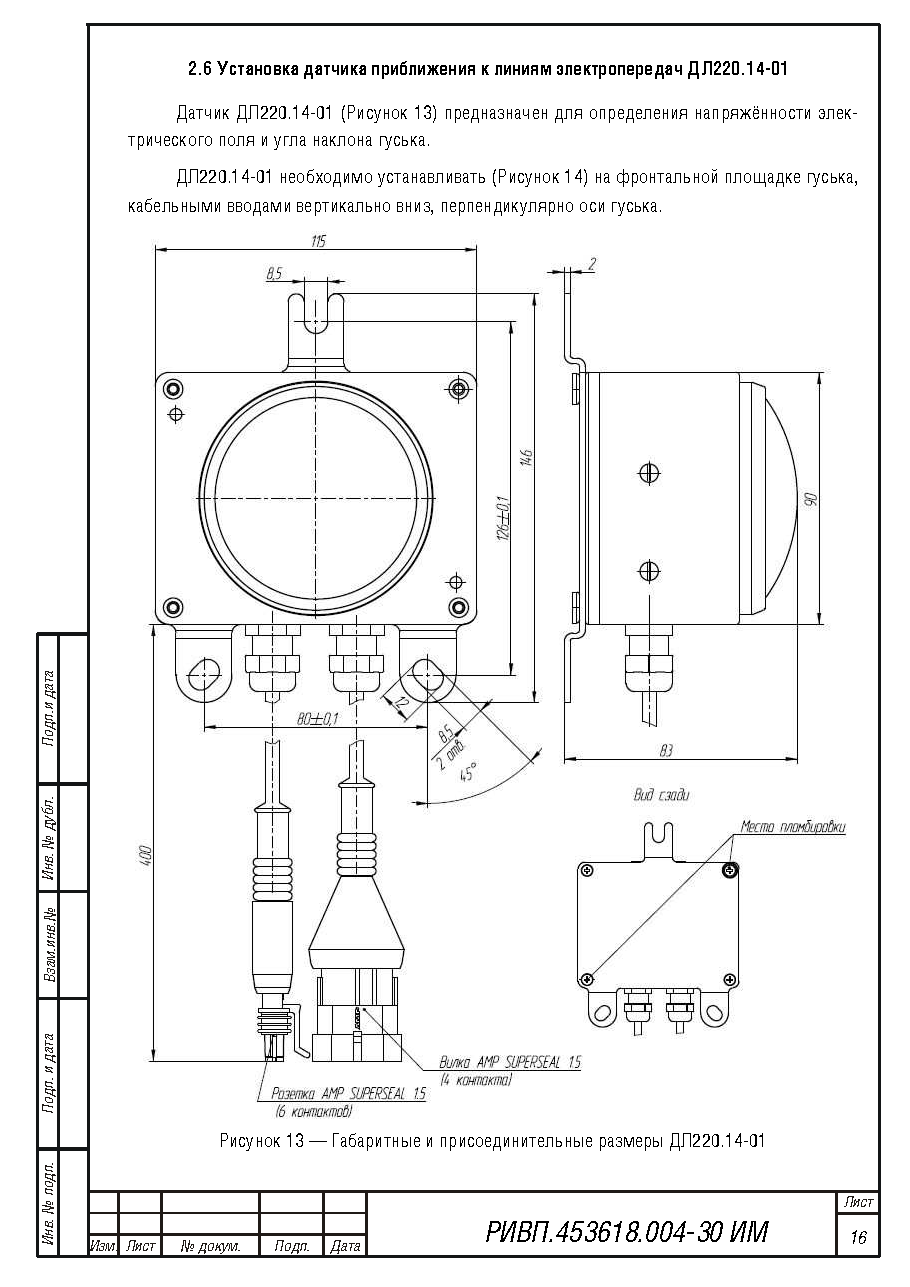

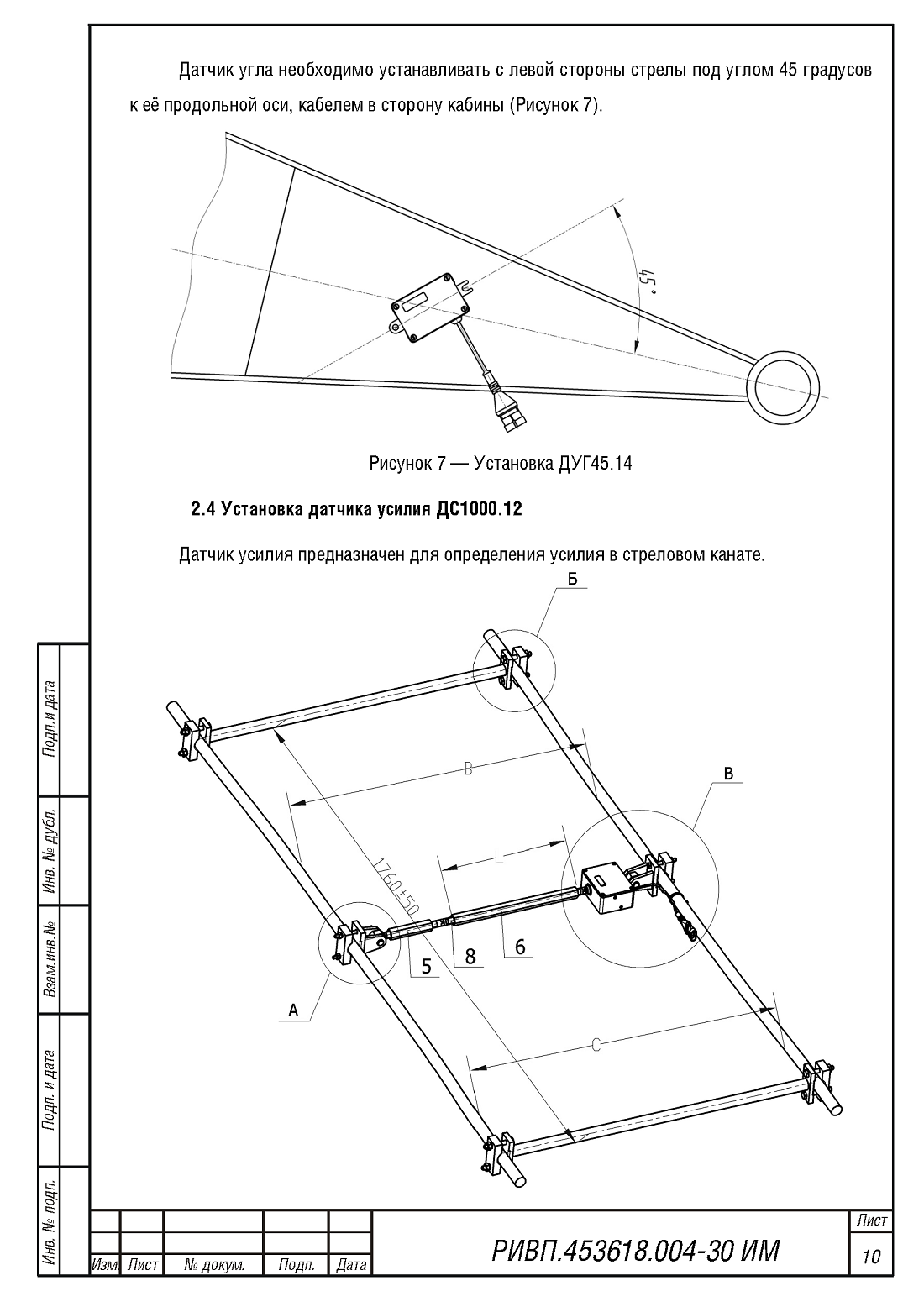

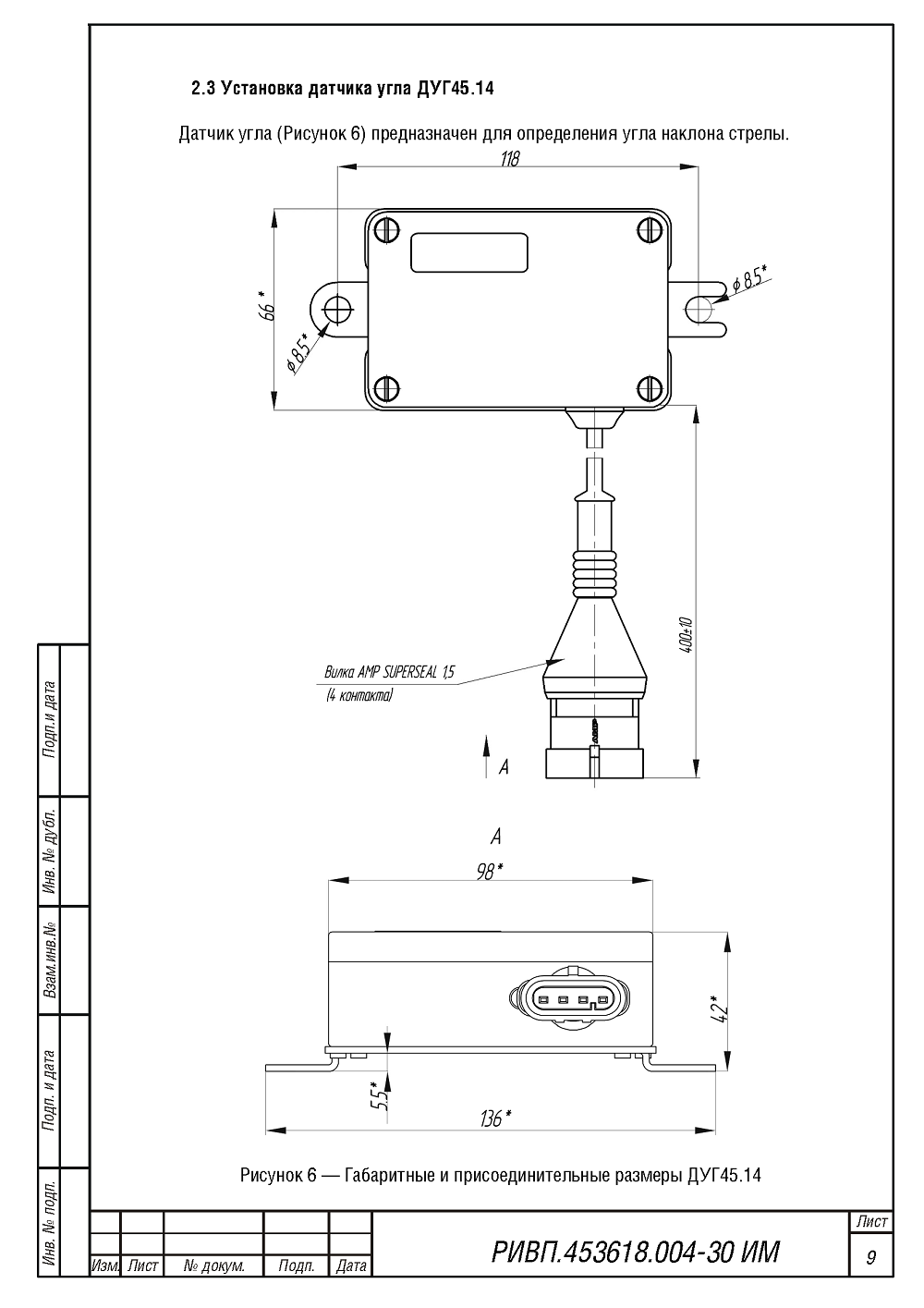

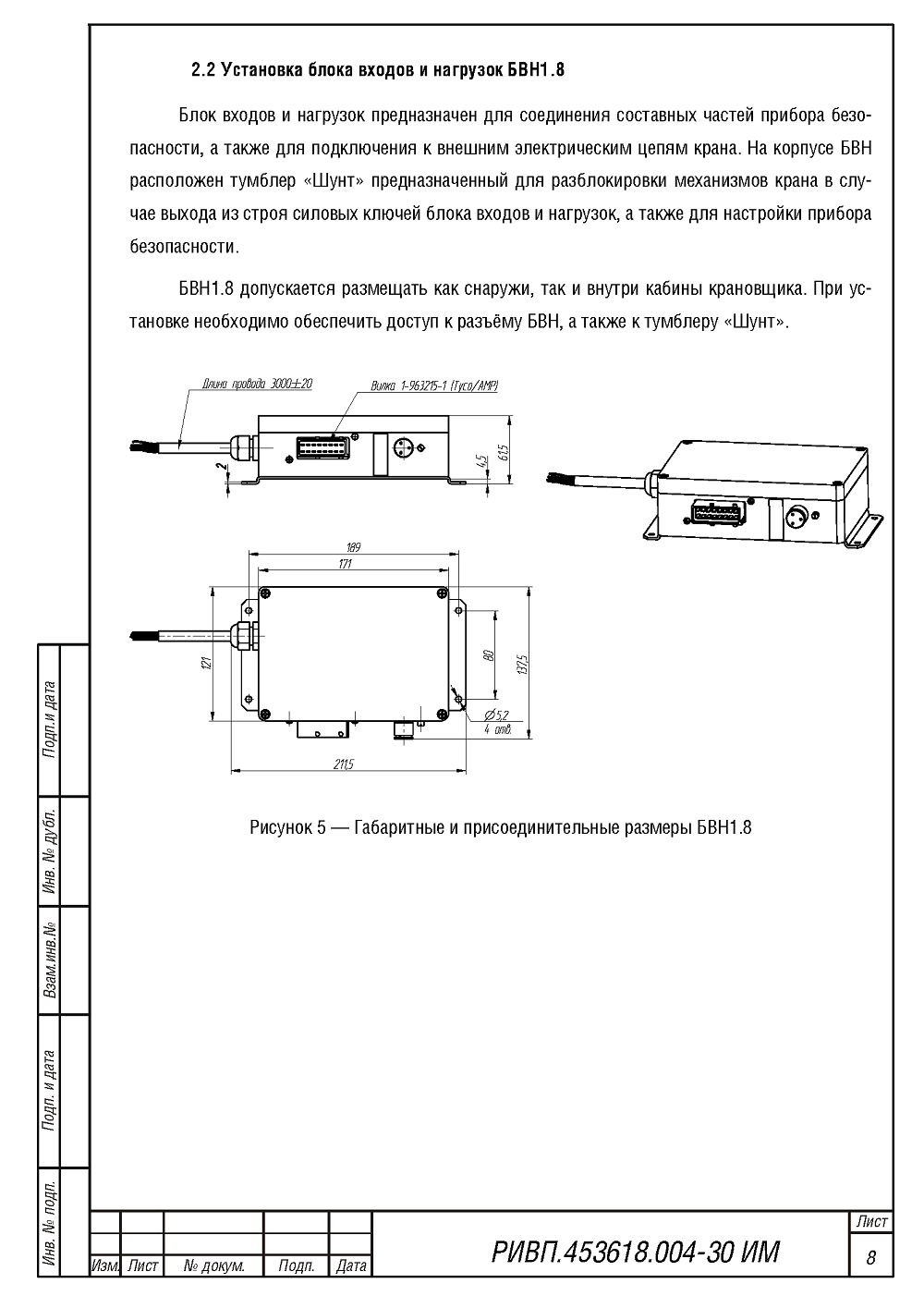

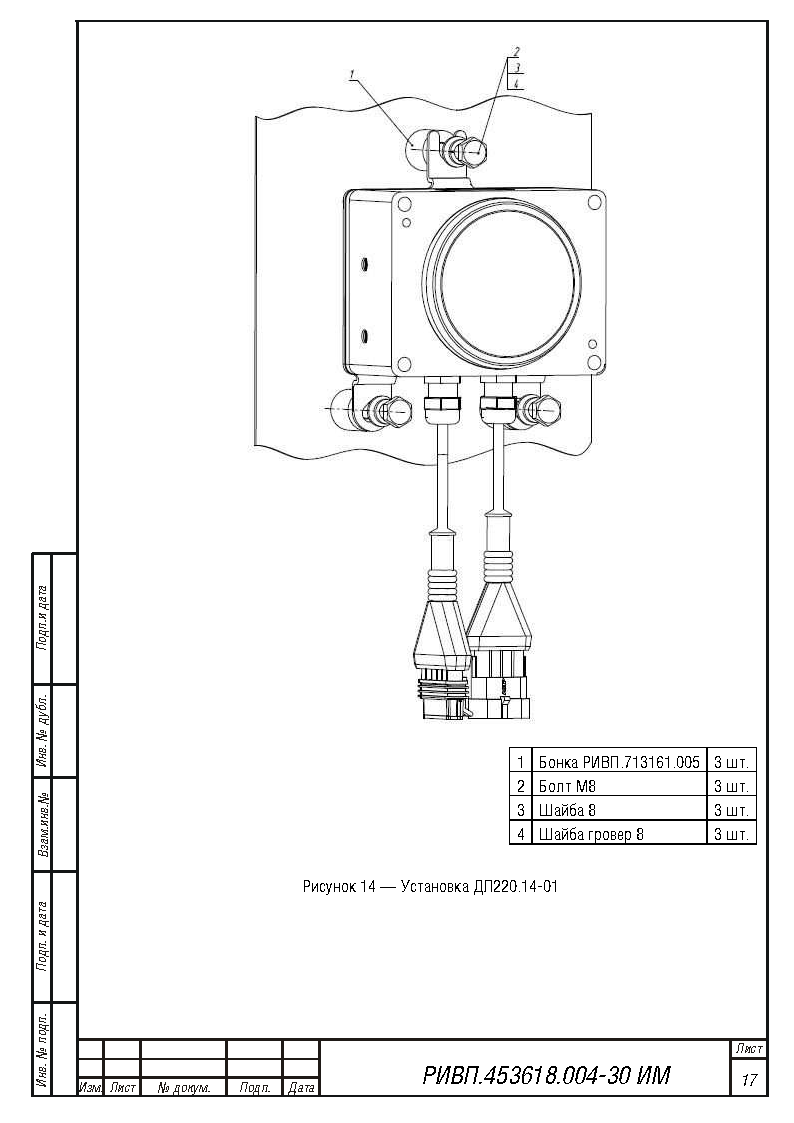

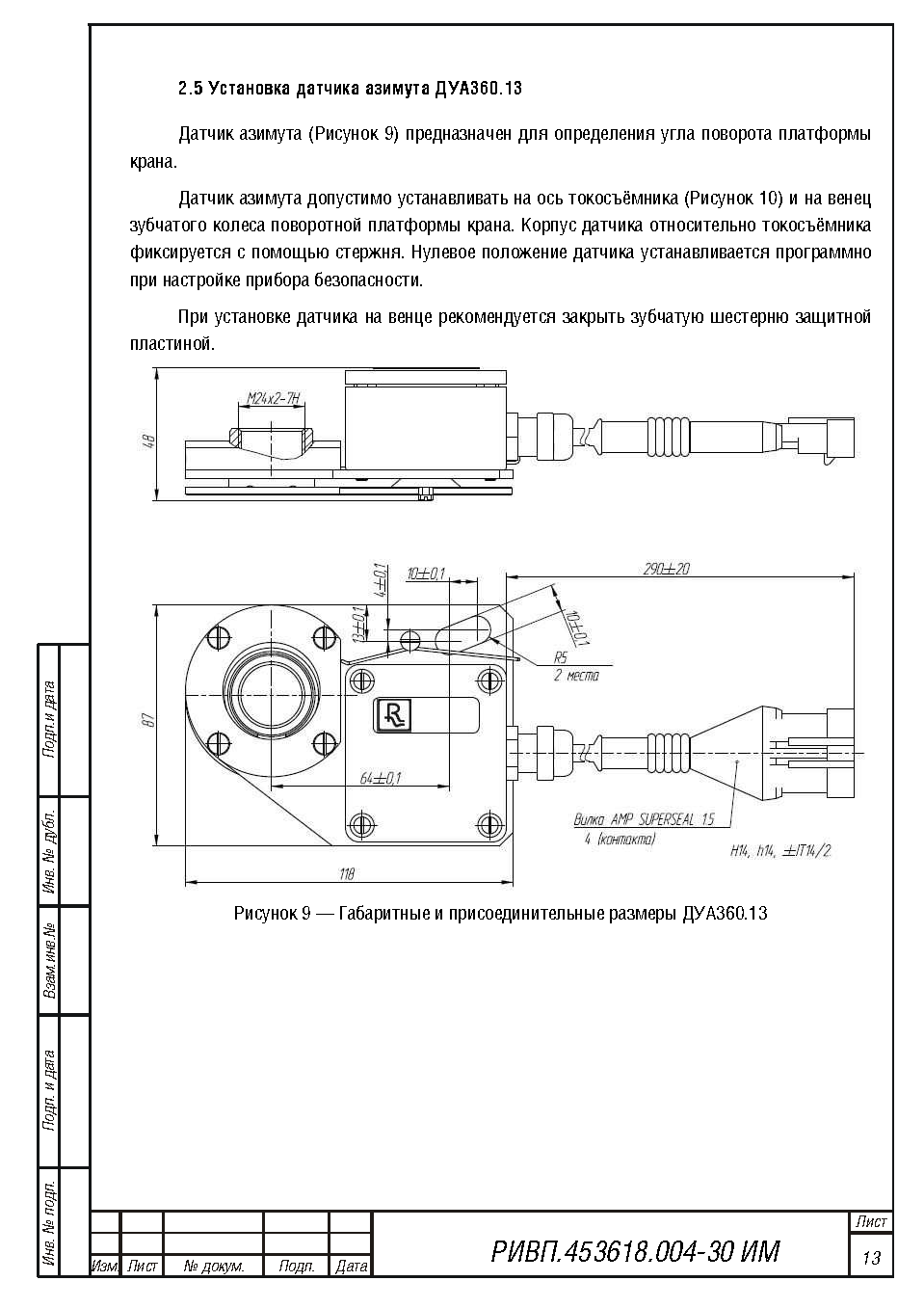

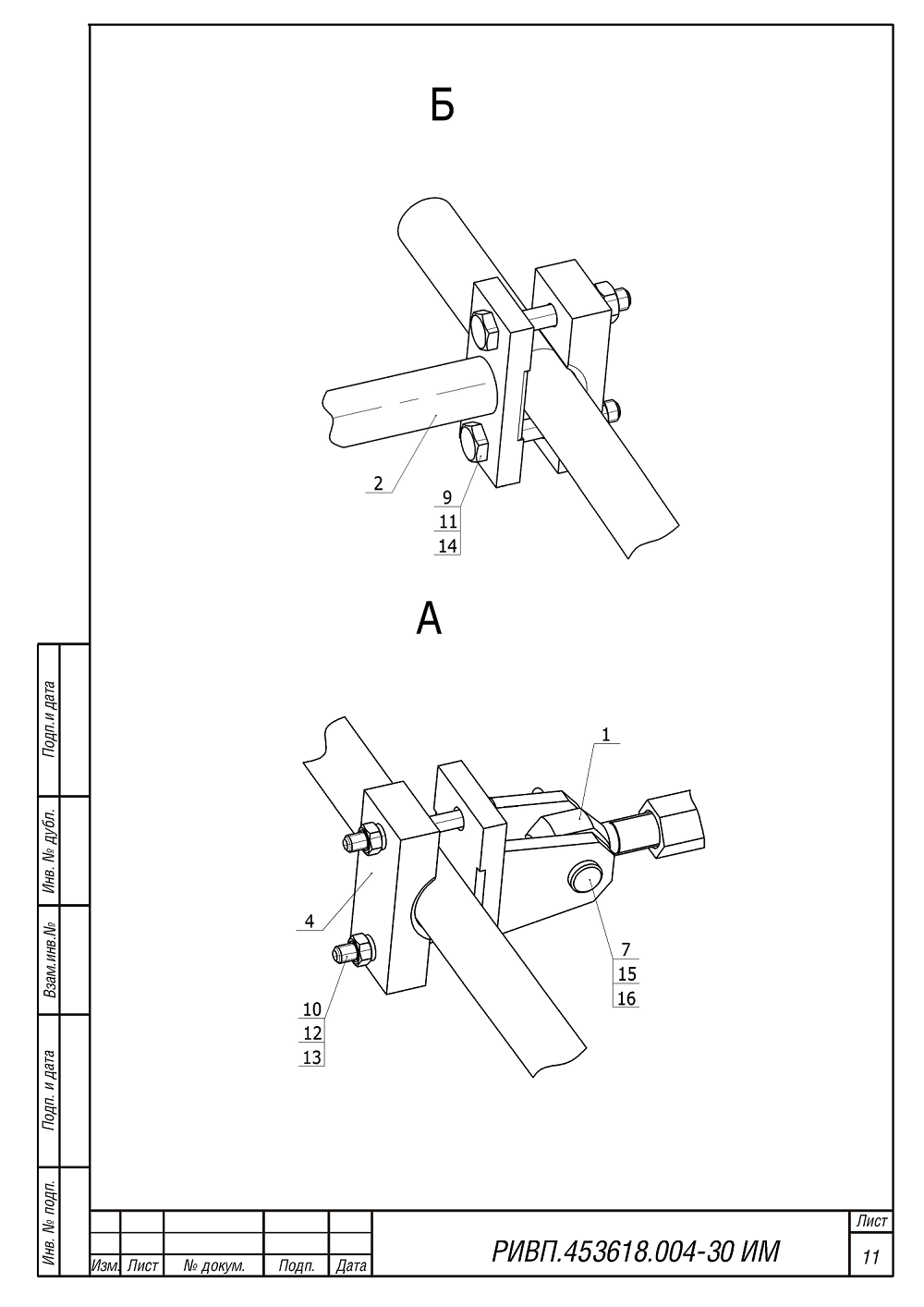

В данном разделе приведены габаритные и присоединительные размеры, а также варианты установки составных частей для модификаций ОГМ240. Перечень блоков и датчиков для определённой модификации приведен в паспорте прибора безопасности.

После установки составных частей необходимо:

- произвести соединение блоков и датчиков согласно принципиальной схеме прибора безопасности, приведенной в руководстве по эксплуатации;

- соединить прибор безопасности с источником питания, внешними датчиками, исполнительными реле и электромагнитами, а также другим электрооборудованием согласно схеме подключения прибора безопасности для конкретного типа крана (поставляется совместно с комплектом для монтажа ОГМ240);

- произвести настройку прибора безопасности, порядок настройки приведен в руководстве по эксплуатации.

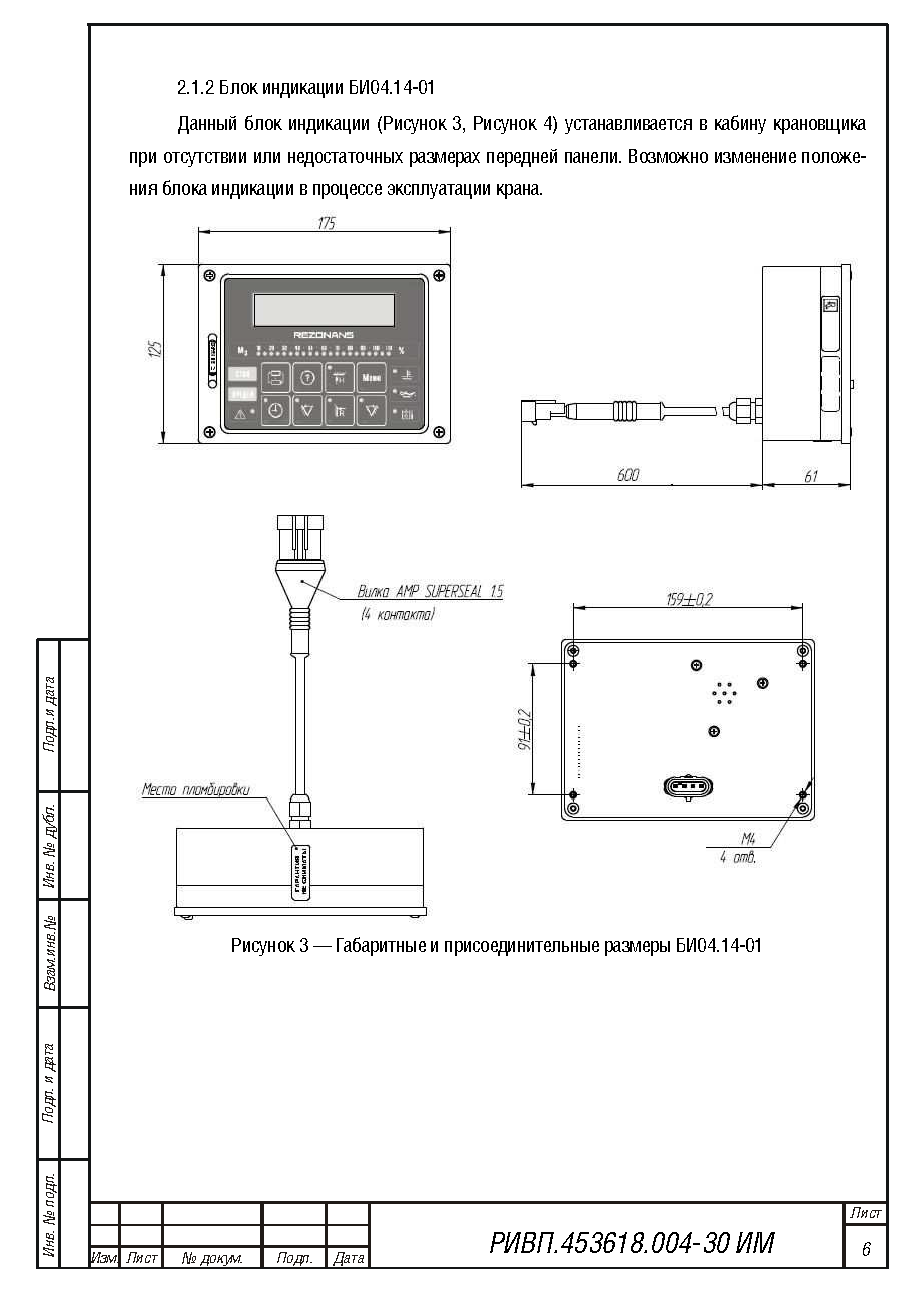

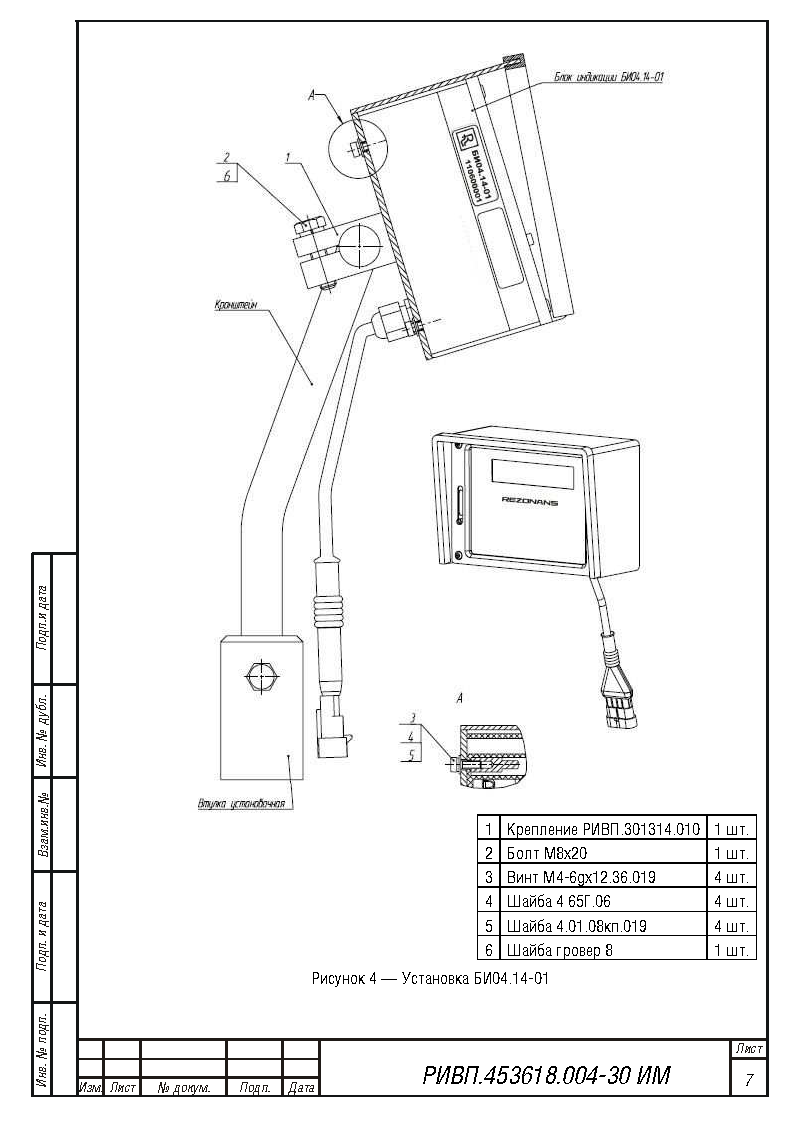

 2.1 Установка блока индикации

Блок индикации (Б1/1) предназначен для отображения параметров крана, информации о блокировках рабочих механизмов, ввода «координатной защиты», регистрации параметров крана, а также обеспечивает выполнение других функции прибора безопасности описанных в руководстве по эксплуатации.

Б1/1 должен устанавливаться в кабине крановщика. Крепление должно обеспечивать свободный обзор лицевой панели, беспрепятственный доступ к кнопкам блока индикации и слоту для считывания регистратора параметров.

2.1.1 Блок индикации Б1/104.14

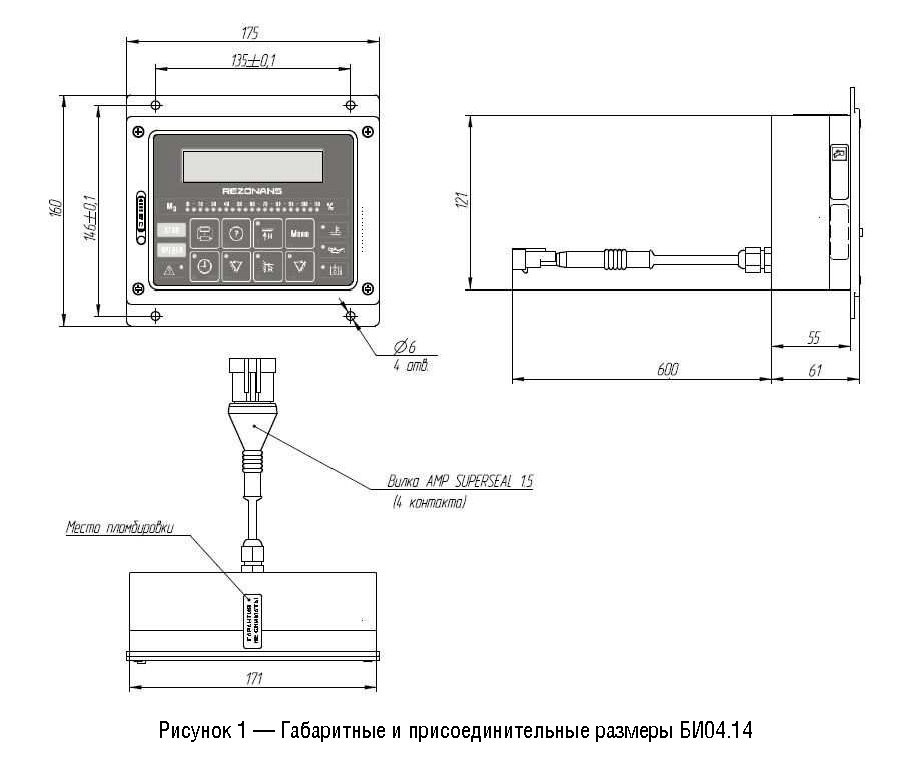

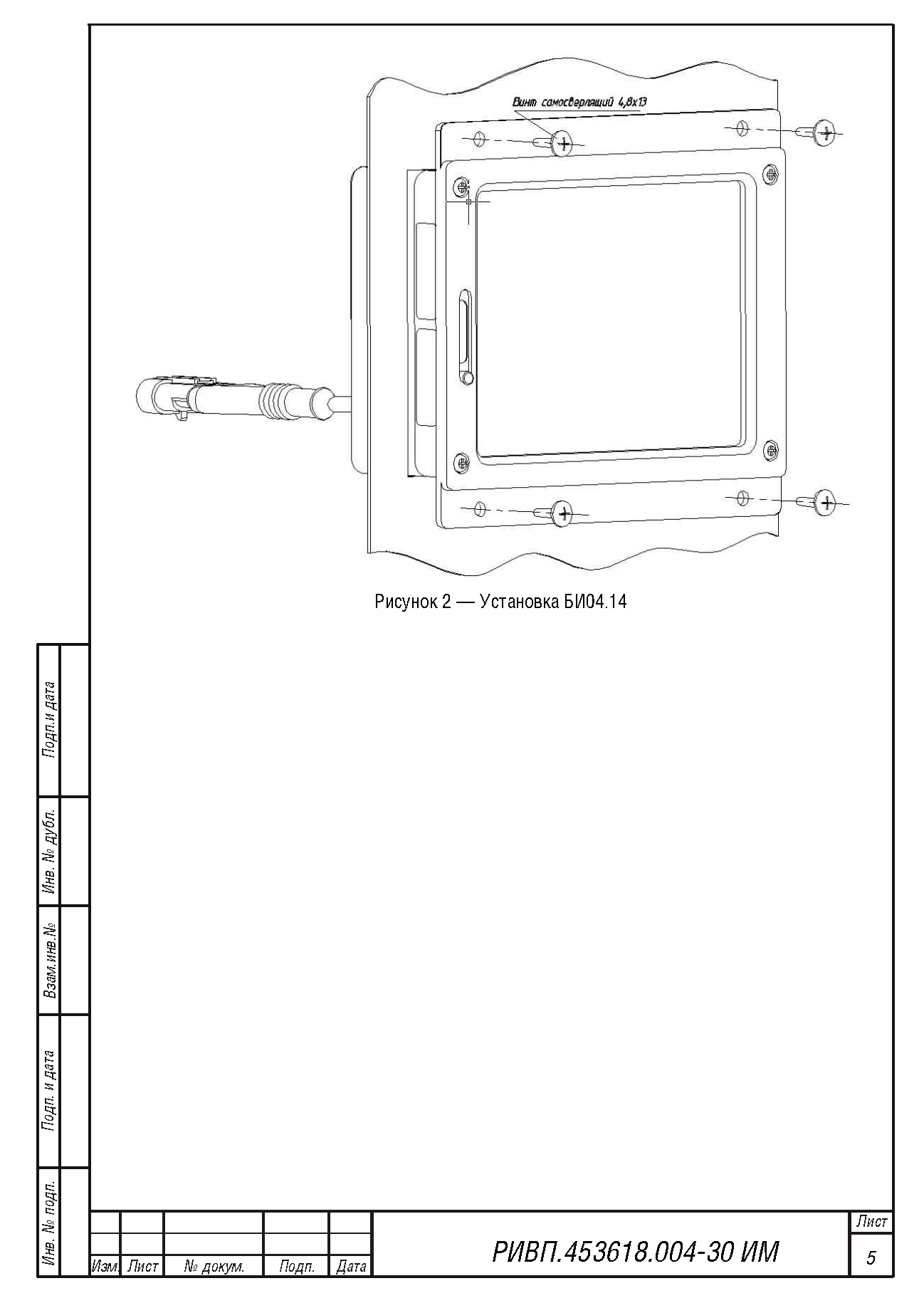

Данный блок индикации (Рисунок 1, Рисунок 2) устанавливается на переднюю панель кабины крановщика. Положение блока индикации фиксированное и не может изменяться в процессе эксплуатации крана. Размер окна для установки блока: 123x173мм.

/////////
