ОГМ 240-41. Прибор безопасности. Руководство по эксплуатации

ОГМ240-41

Прибор безопасности

СОДЕРЖАНИЕ

Содержание............................................................................................ 2

Возможности ОГМ240............................................................................ 3

Расположение кнопок и индикаторов ................................................... 4

Отображаемая информация ................................................................. 6

Главное меню......................................................................................... 7

Выполняемые функции........................................................................ 10

Ограничитель грузоподъёмности .................................................... 10

Координатная защита ...................................................................... 12

Защита от опасного приближения к ЛЭП........................................ 14

Ограничитель предельного подъёма крюка.................................... 16

Регистратор параметров.................................................................. 17

Диагностическая информация......................................................... 18

Информационные сообщения............................................................. 19

Меню настройки ................................................................................... 22

ВОЗМОЖНОСТИ ОГМ240

ОГМ240 позволяет определять:

нагрузочные параметры крана: грузоподъёмность нетто (Q, т), мак-

симальную грузоподъёмность для текущего вылета (Qм, т), степень
загрузки крана (Мз, %);

линейные параметры крана: вылет (R, м), длину стрелы (L, м), вы-

соту подъема оголовка стрелы (H, м);

ОГМ240 выполняет функции:

ограничителя грузоподъемности (стр. 10);
координатной защиты (стр. 12);
ограничителя рабочих движений при опасном приближении к про-

водам линии электропередач (стр. 14);

ограничителя предельного подъёма крюка (стр. 16);
регистратора параметров работы крана (стр. 17).

Дополнительно ОГМ240 отображает:

текущую дату и время;
наработку крана в моточасах;
общее количество рабочих циклов;
характеристическое число;
группу режима работы крана по ИСО 4301/1;
коэффициента распределения нагрузок по ИСО 4301/1;
класс использования по ИСО 4301/1.

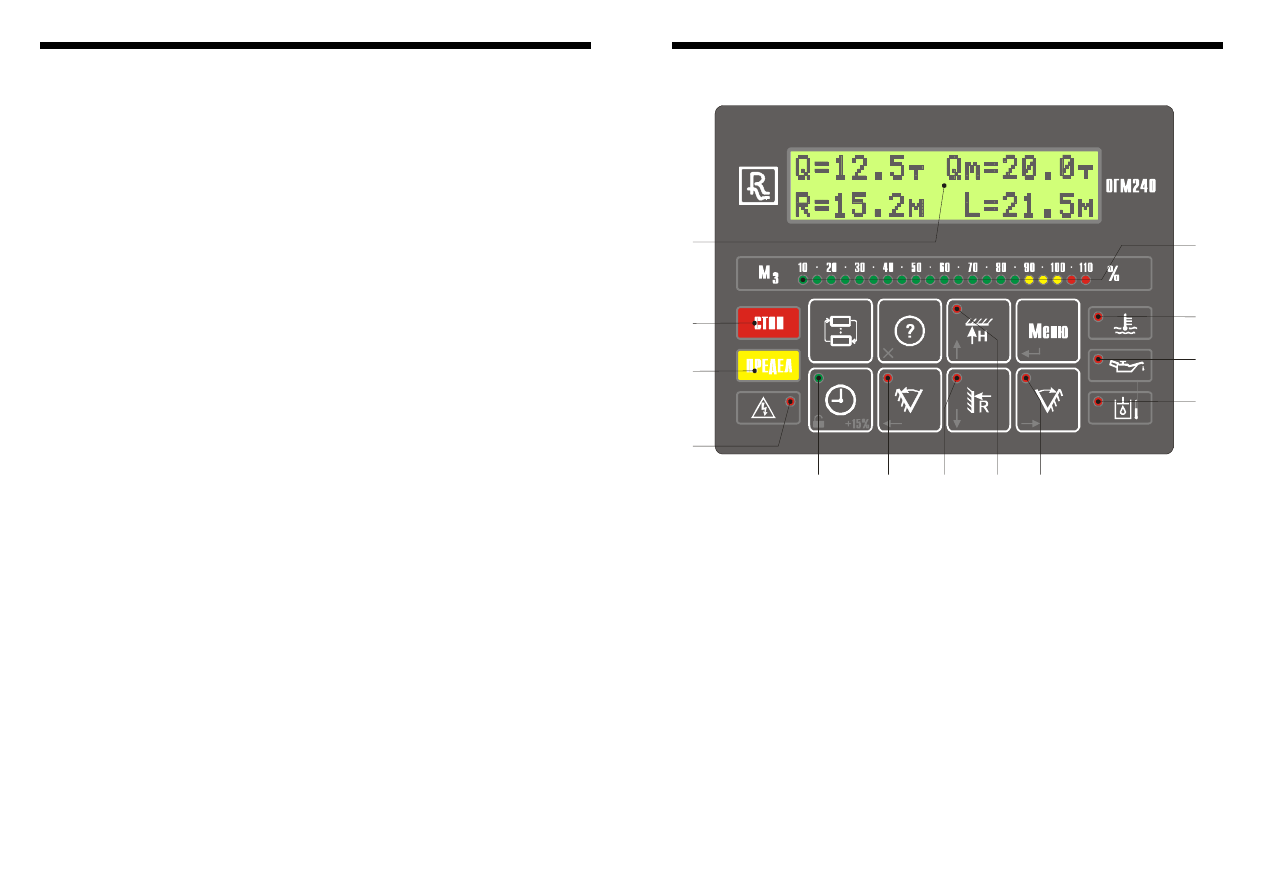

РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ

1 ЖК-дисплей
2 Индикатор степени загрузки
крана
3 Красное табло «Стоп»
4 Желтое табло «Предел»
5 Индикатор ЛЭП
6 Индикатор временного снятия
блокировки
7 Индикатор «Поворот влево»
8 Индикатор «Стена»

9 Индикатор «Потолок»
10 Индикатор «Поворот право»
11 Индикатор предельной
температуры масла в
гидросистеме крана
12 Индикатор минимального
давления масла в двигателе
крана
13 Индикатор предельной
температуры охлаждающей
жидкости в двигателе крана

Кнопка

последовательное нажатие

переключает экраны с
отображаемыми параметрами

Кнопка

отображение даты и времени;
временное снятие блокировки

механизмов крана;

временное повышение порога

срабатывания ОГМ240 по
степени загрузки (при
подъёме груза стрелой) до
125% (110%+15%)

Кнопка

при длительном удержании

ввод/снятие координатной
защиты «Поворот влево»;

переход к предыдущему

редактируемому параметру.

Кнопка

при длительном удержании

ввод/снятие координатной
защиты «Поворот вправо»;

переход к следующему

редактируемому параметру

Кнопка

переход к главному меню

(подменю) и к редактированию
параметра;

выход из редактирования с

сохранением параметра в
памяти.

Кнопка

отображение информационных

сообщений;

выход из главного меню

(подменю) и из редактирования
без сохранения параметра в
памяти.

Кнопка

при длительном удержании

ввод/снятие координатной
защиты «Потолок»;

перевод курсора на предыдущий

пункт меню и увеличение
изменяемого параметра.

Кнопка

при длительном удержании

ввод/снятие координатной
защиты «Стена»;

перевод курсора на следующий

пункт меню и уменьшение
изменяемого параметра.

ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

Линейные и нагрузочные параметры крана

Q6=25.0т R=2.80м
Qм=25.0т L=9.70м

Mз=100% H=10.2м
γ=180°

Переход к отображению и переключение между

экранами осуществляется нажатием

Q – грузоподъёмность крана нетто
Qм – максимальная грузоподъёмность для те-

кущего вылета

R – текущий вылет
L – длина стрелы
H – высота подъёма оголовка стрелы
Мз – степень загрузки крана

γ – угол поворота платформы

Дата и время

Дата 15.08.2005г
Время 13:31:02

Вызывается нажатием

Информация длительного хранения

Циклы    9999999
Моточасы 9999999
Хар.число 999999
Коэф.нагр. 0.125
Класс исп.    U0
Группа        A1

Вызывается длительным удержанием

– смещение экрана вверх на 1 строку

– смещение экрана вниз на 1 строку

ГЛАВНОЕ МЕНЮ

Для входа в главное меню нажмите

Главное меню позволяет:

выбрать диапазон ЛЭП;
выбрать кратность запасовки полиспаста;
выбрать опорный контур;
просмотреть данные с датчиков;
считать данные со встроенного регистратора параметров.

Структура главного меню

>Диапазон ЛЭП
Запасовка: 6
Полный контур
Датчики
Экспорт РП

– перемещение курсора на 1 строку вверх

– перемещение курсора на 1 строку вниз

– выбор пункта меню

– выход из главного меню

Выбор диапазона ЛЭП

>Диапазон ЛЭП
Запасовка: 6

Диапазон ЛЭП
220В – 1кВ

1 Нажмите

для перехода в главное ме-

ню

2 Нажмите

для перехода к выбору

диапазона ЛЭП

3 Нажмите

для выбора следующего

диапазона ЛЭП

4 Нажмите

для выбора предыдущего

диапазона ЛЭП

Выбор кратности запасовки полиспаста

Диапазон ЛЭП
>Запасовка: 6

1 Нажмите

для перехода в главное

меню

Кнопкой

установите курсор на пункт

«Запасовка:»

3 Последовательно нажимая

выбери-

те требуемую кратность запасовки

Примечание
При выборе режима работы крана с удлините-
лем, кратность запасовки выбирается автома-
тически

Выбор опорного контура

Запасовка: 6
>Полный контур

1 Нажмите

для перехода в главное ме-

ню

2 Кнопкой

установите курсор на пункт

«Полный контур» («Неполный контур»)

3 Последовательно нажимая

, выбери-

те требуемый опорный контур

Экспорт данных регистратора параметров

Полный контур
>Экспорт РП

1 Нажмите

для перехода в главное ме-

ню

2 Кнопкой

переместите курсор на пункт

«Экспорт РП»

3 Нажмите

для перехода в режим экс-

порта данных регистратора параметров

4 Вставьте карту памяти

Отображение данных с датчиков

Экспорт РП
>Датчики

1 Нажмите

для перехода в главное ме-

ню

2 Кнопкой

установите курсор на пункт

«Датчики»

3 Нажмите

для перехода к меню с дат-

чиками

4 Кнопками

установите курсор на

строку с требуемым датчиком (блоком) и

нажмите

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

Ограничитель грузоподъёмности

Ограничитель грузоподъёмности позволяет:

информировать крановщика о предельной загрузке крана;
автоматически отключать механизмы крана при подъёме груза,

масса которого превышает максимальную грузоподъемность для
текущего вылета;

обеспечить возможность обратного движения (уменьшение степени

загрузки).

Для  выполнения  этой  функции  ОГМ240  определяет  грузоподъём-
ность крана нетто Q (т) и максимальную грузоподъёмность для теку-
щего вылета Qм (т).

Грузоподъёмность  крана  определяется  массой  груза и массой  грузо-
захватных приспособлений.

Внимание!
1  ОГМ240 не является измерительным инструментом.
2  Грузоподъёмность  определяется  с  точностью  достаточной

для выполнения функции ограничителя грузоподъёмности и мо-
жет отличаться от фактической массы груза.

3 Допустимая погрешность определения грузоподъёмности при-

ведена в паспорте прибора безопасности.

Максимальная  грузоподъёмность  крана  зависит  от  вылета  и  длины
стрелы. С увеличением вылета и длины стрелы максимальная грузо-
подъёмность уменьшается.

Максимальная  грузоподъёмность  крана  задаётся  в  виде  таблицы  и
приведена в паспорте крана.

Для  количественной  оценки  загруженности  крана  ОГМ240  рассчиты-
вает  степень  загрузки  крана  равную  процентному  отношению  грузо-

подъёмности крана нетто к максимальной грузоподъёмности крана

для текущего вылета (

100%

Qм

Мз

Предварительная  сигнализация  включается  при  степени  загрузки
более 90%, при этом загорается желтое табло «Предел» и включает-
ся прерывистый звуковой сигнал.

Если  степень  загрузки  крана  более  105%  загорается  красное  табло
«Стоп», включается прерывистый звуковой сигнал, механизмы крана
блокируются.

После  включения  блокировки  разрешены  движения  направленные  в
сторону уменьшения степени загрузки крана:

опускание груза;
втягивание секций стрелы;
подъём стрелы;
в нерабочей зоне: поворот платформы в обратную сторону от каби-

ны базового шасси.

Координатная защита

Координатная защита предназначена для предотвращения столкно-
вения

крана

препятствием

стеснённых

условиях

работы.

В ОГМ240 реализованы следующие виды координатной защиты:

«Потолок»;
«Стена»;
«Поворот влево»;
«Поворот вправо».

«Потолок» – это воображаемая горизонтальная бесконечная плос-
кость, расположенная на высоте оголовка стрелы. Вводится ограни-

чение длительным нажатием

, индикатор «Потолок» – контроль

состояния ограничения.

«Стена» – это воображаемая вертикальная бесконечная плоскость,
перпендикулярная проекции стрелы на землю и построенная по срезу

оголовка стрелы. Вводится ограничение длительным нажатием

индикатор «Стена» – контроль состояния ограничения.

«Поворот  влево»,  «Поворот  вправо»  –  две  вертикальные  беско-
нечные  плоскости,  образующие  сектор  с  центром,  совпадающим  с
осью  вращения  платформы  крана.  Вводятся  ограничения  длитель-

ным нажатием

соответственно, индикаторы «Поворот влево»,

«Поворот вправо» – контроль состояния ограничений.

Для ввода ограничения необходимо:

подвести оголовок стрелы к границе воображаемой плоскости;
нажать и удерживать кнопку соответствующую требуемому ограни-

чению;

проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:

повторно нажать и удерживать ту же кнопку;
проконтролировать выключение соответствующего индикатора.

Примечание
При  вводе  ограничений  координатной  защиты  необходимо  учиты-
вать габаритные размеры поднимаемого груза и предусматривать
запас по расстоянию и углу поворота (для учета инерции стрелы).

При  подходе  к  ограничительной  плоскости  включается  предвари-
тельная сигнализация:

загорается желтое табло «Предел»;
включается прерывистый звуковой сигнал;
соответствующий индикатор начинает мигать.

Порог  включения  предварительной  сигнализации  для  ограничений
«Потолок» и «Стена»  - 2 м.  Для ограничений «Поворот  влево»,  «По-
ворот вправо» - 10º.

При  переходе  ограничительной  плоскости  механизмы  крана  блоки-
руются:

загорается красное табло «Стоп»;
соответствующий индикатор продолжает мигать;
период повторения звукового сигнала увеличивается;
на дисплей выводится соответствующее сообщение.

После включения блокировки необходимо нажать

и выполнить

движение в противоположную сторону.

Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:

своевременно обнаружить ЛЭП;
блокировать механизмы крана при вхождении оголовка стрелы в

опасную зону;

обеспечить возможность обратного движения (выхода оголовка

стрелы из опасной зоны).

Перед началом работы крановщик должен убедиться в возможности
выполнения грузоподъемных работ без опасного приближения к ЛЭП.

Допустимое расстояние от оголовка стрелы до провода ЛЭП зависит
от напряжения ЛЭП:

Расстояние от датчика до провода ЛЭП, м

Напряже-

ние ЛЭП, кВ

минимально-

допустимое

предвари-

тельная

сигнализация

блокировка

механизмов

крана

до 1

1,5

от 2 до 4

От 1 до 35

2,0

от 3 до 7

от 35 до 110

4,0

от 5 до 10

от 110 до

450

6,0

от 10 до 15

от 500 и

выше

9,0

от 23 до 20

При попадании оголовка стрелы в зону действия электрического поля
ЛЭП частотой 50 Гц срабатывает защита от опасного приближения к
ЛЭП – зажигается соответствующий индикатор, включается звуковой
сигнал, блокируются все движения крана.

В случае блокировки крановщик должен:

внимательно осмотреть рабочую зону и ее положение относитель-

но ЛЭП;

определить тип и расположение высоковольтной линии электропе-

редач;

снять блокировку крана, для этого необходимо выбрать один из

следующих вариантов:

1 Выбрать следующий диапазон ЛЭП (стр. 7);

2 Удерживая

вывести стрелу крана из опасной зоны;

3 Ввести координатную защиту.

продолжать дальнейшую работу без опасного приближения к ЛЭП.

Внимание!
1 Работа крана вблизи ЛЭП без наряда-допуска установленного

образца запрещена!

2 Защита от ЛЭП не во всех случаях может предотвратить

опасное приближение крюковой обоймы, грузового каната и
длинномерного груза к ЛЭП. Поэтому прибор безопасности не
должен использоваться как рабочее средство для остановки ме-
ханизмов крана.

3 Расстояние, при котором срабатывают предварительная сиг-

нализация и защита от ЛЭП, зависит от многих факторов ок-
ружающей среды (температура, влажность воздуха и т.п.).

4 Прибор безопасности не защищает от ЛЭП постоянного тока и

от приближения к электрическим кабелям.

5 Необходимо строго соблюдать установленные Правила элек-

тробезопасности. При сознательном нарушении этих правил,
защита

от

поражения

электрическим

током

не

обеспечивается.

Ограничитель предельного подъёма крюка

Ограничитель предельного подъёма крюка предназначен для предот-
вращения повреждения механизма подъёма крюковой обоймы.

При  срабатывании  ограничителя  механизмы  крана  блокируются,  за-
жигается  красное  табло  «Стоп»,  на  дисплей  выводится  информаци-
онное  сообщение:  «Предельный  подъём  крюка»,  включается  преры-
вистый звуковой сигнал.

После включения блокировки необходимо нажать кнопку

и опус-

тить крюковую обойму.

Регистратор параметров

Прибор безопасности содержит встроенный регистратор параметров,
соответствующий требованиям РД10-399-01.

Регистратор параметров позволяет сохранять информацию о:

календарной даты (день, месяц и год);
текущего времени суток (часы и минуты);
степени загрузки крана (Мз);
фактических масс поднятых грузов (Q);
максимальной грузоподъемности на данном вылете (Qm);
вылета крюка (R);
угла наклона стрелы (α);
угла поворота платформы крана ( );
высоты подъема оголовка стрелы (H);
тип стрелового оборудования;
сигналов с датчика ЛЭП;
концевых выключателей.

Дополнительно РП сохраняет следующую информацию в течение
всего срока службы ОГМ240:

общую наработку крана в моточасах;
суммарное число рабочих циклов;
массы поднятых грузов;
дату, время и основные параметры работы при превышении 100%

степени загрузки крана.

Дополнительная информация о РП, анализ и оформления данных

РП изложены в инструкции по считыванию РП.

Диагностическая информация

При подключении дополнительных датчиков, ОГМ240 позволяет оп-
ределять следующие параметры крана:

давление масла в двигателе (Pмасла);
температуру охлаждающей жидкости в двигателе (Tохл.жид.);
температуру масла в гидросистеме (Тмасла);

Типы используемых датчиков

В качестве датчиков давления масла в двигателе и датчика темпера-
туры  охлаждающей  жидкости  в  двигателе  могут  использоваться  как
датчики  с  аналоговым  выходом  (ТМ100В  –  температура,  ММ355  -
давление), так и датчики с дискретным выходом (TM111 - температу-
ра, ММ111Д - давление).

В качестве датчика температуры масла в гидросистеме крана исполь-
зуется датчик с аналоговым выходом ТМ100В.

В  качестве  датчиков  давления  масла  в  гидросистеме  крана  исполь-
зуются датчики ДД250.1-01 производства НПП «Резонанс».

Индикация диагностической информации

Численное значение с дополнительных датчиков можно посмотреть,

дважды нажав

При аварийном падении давлении масла в двигателе включается ин-
дикатор минимального давления масла (12).

Если температура масла в двигателе больше 100  С включается ин-
дикатор предельной температуры охлаждающей жидкости (13).

Если  температура  масла  гидросистемы  больше  максимально-
допустимого  значения  включается  индикатор предельной  температу-
ры масла в гидросистеме крана (11).

ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

В  случае  нарушения  нормальной  работы  прибора  безопасности,
ОГМ240 выводит на дисплей информационные и диагностические со-
общения.

Далее  приводятся  сообщения ОГМ240  с  указанием  причины  появле-
ния  сообщения  и  последовательностью  возможных  действий,  позво-
ляющих привести прибор безопасности в рабочее состояние.

Информационные сообщения

Предельный
подъём крюка

Выводится при предельном подъёме крюка (вход
2 ДЛ220.4 свободен).
Смотрите стр. 16

Последний
виток лебёдки

Выводится при срабатывании ограничителя сма-
тывания каната (Д3 ОГМ240 свободен)

Минимальный
вылет

Выводится при достижении минимального
вылета.

Максимальный
вылет

Выводится при достижении максимального
вылета

Нерабочая
зона

Выводится при достижении нерабочей зоны

Ускоренный
режим запрещён

Выводится при запрете ускоренного режима

Коорд.защита
«Потолок»

Коорд.защита
«Стена»

Коорд.защита
«Пов. влево»

Сообщения выводятся при срабатывании
соответствующего ограничения координатной
защиты.
Смотрите стр. 12.

Коорд.защита
«Пов. вправо»

Диагностические сообщения

Линия замкнута
на + борт. сети

Линия замкнута
на «массу»

Сообщения выводятся при замкнутости линии
связи на + или «массу».
1 Проверьте целостность соединительных жгу-

тов, провода датчика длины.

2 Если жгуты целы, до исчезновения сообще-

ния, отключайте датчики в следующей по-
следовательности: ДЛ220.4-01 → ДДС15.2 →
ДД250.1 (П) → ДД250.1 (Ш) → ДУА180.2.

Отказ
БВН1.1 (32)

Отказ
БВН1.1 (33)

Сообщения выводятся в случае неисправности
блока.
Замените БВН1.1.

Отказ
ДУА180.2

Отказ
ДДС15.2

Отказ
ДС1000.1

Отказ
ДЛ220.4

Сообщения выводятся, если соответствующий
датчик не отвечает на запросы блока индикации.

1 Последовательным нажатием

определи-

те, сколько датчиков не отвечает.

2 В случае отказа всех датчиков проверьте

подключение разъёма Х2 к БВН1.1, разъёма
Х8 к ДУА180.2. Если разъёмы подключены
проверьте целостность проводов 1,2,3 на пу-
ти от Х2 к Х8.

3 Если не отвечают только датчики ДДС15.2 и

ДЛ220.4 проверьте подключение и целост-
ность проводов колодки Х16 ОГМ240.

4 Если не отвечает один датчик, проверьте

подключение соответствующего датчика. Ес-
ли датчик подключен правильно, то проверь-
те наличие напряжения питания на контактах
1, 3 соответствующего разъема. Если напря-
жение отсутствует, замените соответствую-
щий датчик.

Вых.1 замкнут
на +борт. сети

Сообщения выводятся при неправильном
подключении выхода К1 ОГМ240.

Вых.1 замкнут
на «массу»

Вых.1:Нагрузка
не подключена

Проверьте правильность подключения выхода
К1.

Вых.2 замкнут
на +борт. Сети

Вых.2 замкнут
на «массу»

Вых.2:Нагрузка
не подключена

Сообщения выводятся при неправильном
подключении выхода К2 ОГМ240.
Проверьте правильность подключения выхода
К2.

МЕНЮ НАСТРОЙКИ

Внимание!
Работы по настройке прибора безопасности могут выполнять
только наладчики завода изготовителя крана и наладчики сервис-
ных центров НПП «Резонанс».

Меню настройки позволяет:

скорректировать дату и время;
настроить определение длины стрелы;
настроить определение вылета;
настроить определение грузоподъёмности (массы груза);
просмотреть информацию с датчиков;
ввести номер ОГМ240 и номер крана;
подключить дополнительные функции, изменить язык интерфейса.

Для входа в меню настройке необходимо длительно удерживать

Структура меню настройки

>Дата и время
Настройка L
Настройка R
Настройка Q
Датчики

– перемещение курсора на 1 строку вверх

– перемещение курсора на 1 строку вниз

– выбор пункта меню

Корректировка даты и времени

>Дата и время
Настройка L

Дата 12.08.2006
Время 16:51:15

1 Кнопками

установите курсор на

строку «Дата и время».

2 Нажмите

для перехода к корректиров-

ки даты и времени.

3 Повторно нажмите

для редактирова-

ния числа.

4 Кнопками

введите текущее

число.

5 Нажмите

для перехода к редактиро-

ванию месяца.

6 Кнопками

введите текущий

месяц.

7 Нажмите

для перехода к редактиро-

ванию года.

8 Кнопками

введите текущий год.

9 Нажмите

для перехода к редактиро-

ванию часа.

10 Кнопками

введите текущий час.

11 Нажмите

для перехода к редактиро-

ванию минут.

12 Кнопками

введите минуты.

13 Нажмите

для перехода к редактиро-

ванию секунд.

14 Кнопками

введите секунды.

15 Нажмите

для сохранения текущей да-

ты и времени.

16 Нажмите

для перехода в меню на-

стройки

Настройка определения длины стрелы

Выбор крана
>Настройка L

Настройка Lmin
Lф= 8.5м ($$.$)

Настройка Lmax
Lф=20.2м ($$.$)

1 Кнопками

установите курсор на

строку «Настройка L».

2 Нажмите

для перехода к вводу пока-

заний минимальной длины стрелы.

3 Полностью задвиньте секции стрелы

4 Длительно удерживайте

до звукового

сигнала и автоматического перехода к
вводу показаний максимальной длины
стрелы.

5 Установите максимальную длину стрелы.

6 Длительно удерживайте

до звукового

сигнала.

7 Нажмите

для перехода в меню на-

стройки.

Настройка определения вылета

Настройка L
>Настройка R

Вылет R= 3.00м
α=65.0 + (0.2)º

R – вылет.

α – угол наклона стре-
лы.

Значение в скобках –
поправка для датчика
угла наклона стрелы.

1 Кнопками

установите курсор на

строку «Настройка R».

2 Нажмите

для перехода к вводу по-

правки для датчика угла наклона стрелы

3 Полностью задвиньте секции стрелы
4 При помощи рулетки сделайте на пло-

щадке отметку минимального вылета.

5 Подъёмом (опусканием) стрелы, подве-

дите крюк к сделанной отметке.

6 Измерьте фактический вылет с точно-

стью ±0.02 м.

7 Нажмите

для перехода к редактиро-

ванию поправки.

8 Кнопками

добейтесь соответст-

вия значения вылета R на дисплее фак-
тически измеренному вылету.

9 Длительно удерживайте

до появле-

ния сообщения «Сохранено».

10 Нажмите

для перехода в меню на-

стройки.

Настройка определения грузоподъёмности (массы груза)

Настройка R
>Настройка Q

Настройка Q1
Qф= 2.0т F= 66кг

Настройка Q2
Qф=25.0т F=640кг

Qф – фактическая мас-
са груза.

F – усилие в грузовом
канате.

1 Кнопками

установите курсор на

строку «Настройка Q».

2 Нажмите

для перехода к вводу пока-

заний эталонной массы груза в первой
настроечной точке.

3 Поднимите груз массой 2,0 т.

4 Нажмите

для перехода к редактиро-

ванию фактической массы груза.

5 Кнопками

введите фактическую

массу груза и нажмите

6 Длительно удерживайте

до звукового

сигнала и автоматического перехода к
вводу эталонной массы груза во второй
настроечной точке.

7 Поднимите груз массой 25,0 т.

8 Нажмите

для перехода к редактиро-

ванию фактической массы груза.

9 Кнопками

введите фактическую

массу груза и нажмите

10 Длительно удерживайте

до звукового

сигнала.

11 Нажмите

для перехода в меню на-

стройки.

///////
