МОТОПОМПА с карбюраторным двигателем. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ - 2008 год

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

1. Работа мотопомпы в закрытом непроветриваемом помещении.

2. Заправлять топливный бак при работающем двигателе.

3. Работать вблизи открытого огня.

ВНИМАНИЕ!

Для предотвращения возможности воспламенения топливновоздушной

смеси и получения ожогов ЗАПРЕЩАЕТСЯ укладывать свечу зажигания на

топливный бак, карбюратор или рубашку охлаждения цилиндра при продувке

цилиндра и проверке свечи зажигания на искрообразование.

Рекомендуется положить свечу зажигания на подставку мотопомпы, обеспе-

чив надежный контакт ее корпуса с корпусом насоса.

1. ОБЩИЕ УКАЗАНИЯ

Водяной центробежный насос (далее по тексту мотопомпа) представляет собой

самовсасывающий насос и применяется в различных областях сельского и лесного

хозяйства, промышленности, строительства и т.д. Диапазон использования охва-

тывает все процессы от орошения сельскохозяйственных участков до выкачки вод,

замусоренных песком и илом; подача больших объемов воды для тушения пожаров,

а также откачка из колодцев при работах в городских и коммунальных службах.

Мотопомпа автономна в работе, удобна и проста в эксплуатации, значительно

облегчает труд человека. Работа с мотопомпой не требует специальной подготовки,

но потребитель должен иметь представление о двигателях внутреннего сгорания и

определенные практические навыки при работе с техникой.

Мотопомпа имеет небольшие размеры. С демонтированными рукавами всасывания

и нагнетания мотопомпу удобно переносить или транспортировать любым видом

транспорта. Для хранения мотопомпы не требуется специальных условий или боль-

шого помещения.

Срок службы Вашей мотопомпы значительно увеличится, если строго соблюдать

все требования по подготовке к работе и эксплуатации, проверке технического

состояния и хранения, изложенные в настоящей Инструкции по эксплуатации.

2. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Для обеспечения безопасной работы и предупреждения несчастных случаев во

время эксплуатации мотопомпы необходимо соблюдать следующие правила:

2.1. Внимательно изучить настоящую Инструкцию.

2.2. Перед началом работ тщательно осмотреть мотопомпу, проверить надежность

креплений. Особое внимание обратить на крепление топливопровода, на подсо-

единение всасывающего и напорного рукавов, чистоту заборника всасывающего

рукава.

2.3. При запуске двигателя следует придерживать мотопомпу ногой за подставку,

а рукой за раму. Не наматывать пусковой шнур на руку.

2.4. В процессе работы:

1) мотопомпа должна занимать устойчивое положение;

2) соблюдать нормы минимальных радиусов изгиба рукавов (не менее двух наруж-

ных диаметров рукава);

3) не прикасаться к высоковольтному проводу и наконечнику (колпачку), свече

зажигания, глушителю;

4) не оставлять работающий двигатель без присмотра.

2.5. Не работать с мотопомпой в закрытом (непроветриваемом) помещении.

2.6. В работе применять только исправный инструмент и по его прямому назначе-

нию.

2.7. Во избежании вывода из строя двигателя или качающего узла мотопомпы необ-

ходимо:

1) не приступать к запуску двигателя, не заполнив внутренние полости помпы

и всасывающего рукава водой;

2) не допускать попадания воды на детали двигателя мотопомпы и, особенно, на

свечу зажигания;

3) постоянно следить за положением сетчатого водозаборника на конце всасываю-

щего рукава (не менее 0,3 м от стенок или дна водоема и 0,2 м от наименьшего уровня

воды в водозаборе).

2.8. Соблюдать правила противопожарной безопасности при работе с

горючесмазочными материалами.

Не допускать попадания воспламеняющихся веществ на детали глушителя, цилиндра

двигателя. Немедленно удалять следы пролитых горючесмазочных материалов.

2.9. Не заправлять топливный бак мотопомпы при работающем двигателе.

2.10. Запрещается самостоятельно изменять конструкцию топливной системы

двигателя.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

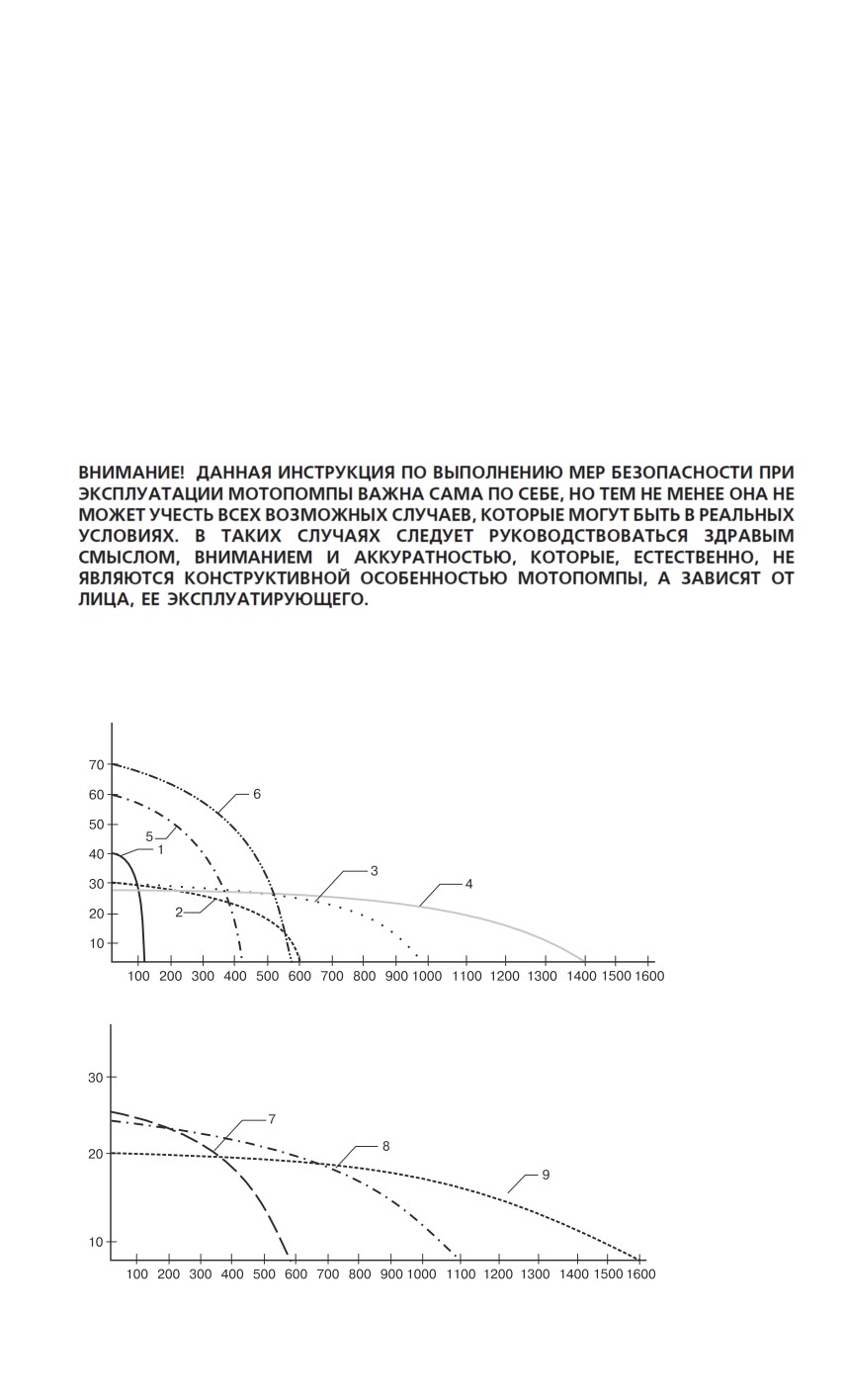

3.1 Диаграммы производительности

напор (м)

рис.1

производительность (л/мин)

напор (м)

рис.2

производительность (л/мин)

таблица 1

Назначение

Для чистой и слегка загрязненной воды

Высоконапорные

Для грязной воды с песком и

твердыми частицами,

25мм

Всасывающий х подающий рукав,

25х25

50х50

80х80

100х100

50х50

80х80

100х100

диаметр, мм

(1”х1”)

(2”х2”)

(3”х3”)

(4”х4”)

(2”х2”)

(3”х3”)

(4”х4”)

Максимальная глубина забора воды

(м.вод.cт.)

Максимальная

125

600

970

1450

430

570

1100

1600

производительность

(7,5)

(36)

(58,2)

(87)

(26)

(34,2)

л/мин. (м3/час)

Подъем воды на высоту до, м

Тип двигателя

2х тактный

4х тактный воздушного охлаждения

воздушного охлаждения

Мощность, л/с

1,1/6600 об./мин. 1,7/7000

2,9/3600

4/3600

6,6/3600

4/3600

6,0/3600

4/3600

6,0/3600

8,1/3600

об./мин.

4/4000

5,0/4000

9,0/4000

5,5/4000

8,0/4000

5,5/4000

8,0/4000

11/4000

об./мин.

Рабочий объем, см3

32,6

118

163

242

163

242

163

242

337

Топливо

Cмесь бензина с маслом по

Автомобильный бензин с октановым числом 92/95

инструкции к двигателю

Масло

Для 2х тактных

SAE 10W30 (согласно инструкции к двигателю)

двигателей

Пусковое устройство

Механический ручной стартер с пусковым шнуром

Габаритные размеры, мм

310 х 300 х 310

515 х 390

545 х 399

836 х 564

620 х 380

595 х 421

653 х 474

672 х 516

790 х 550

х 460

х 535

х 843

х 533

х 575

х 641

х 680

х 725

Вес, кг

8,5

Номер кривой производительности на

графике рис.1

4. СОСТАВ МОТОПОМПЫ

4.1. Мотопомпа поставляется согласно комплектации:

Таблица 2

Наименование

Количество, шт.

Мотопомпа

Патрубок рукава

Накидная гайка патрубка с уплотнительным кольцом

Сетчатый водозаборник

Хомут стяжной

Ключ к свече зажигания

Инструкция по эксплуатации мотопомпы

Инструкция по эксплуатации двигателя

Гарантийный талон

4.2. По дополнительному заказу возможна комплектация набором запасных частей

и принадлежностей (ЗИП) в соотношении 1:3; 1:15; 1:50; 1:100.

5. УСТРОЙСТВО И РАБОТА

Мотопомпа состоит из двигателя внутреннего сгорания и насоса (качающего узла).

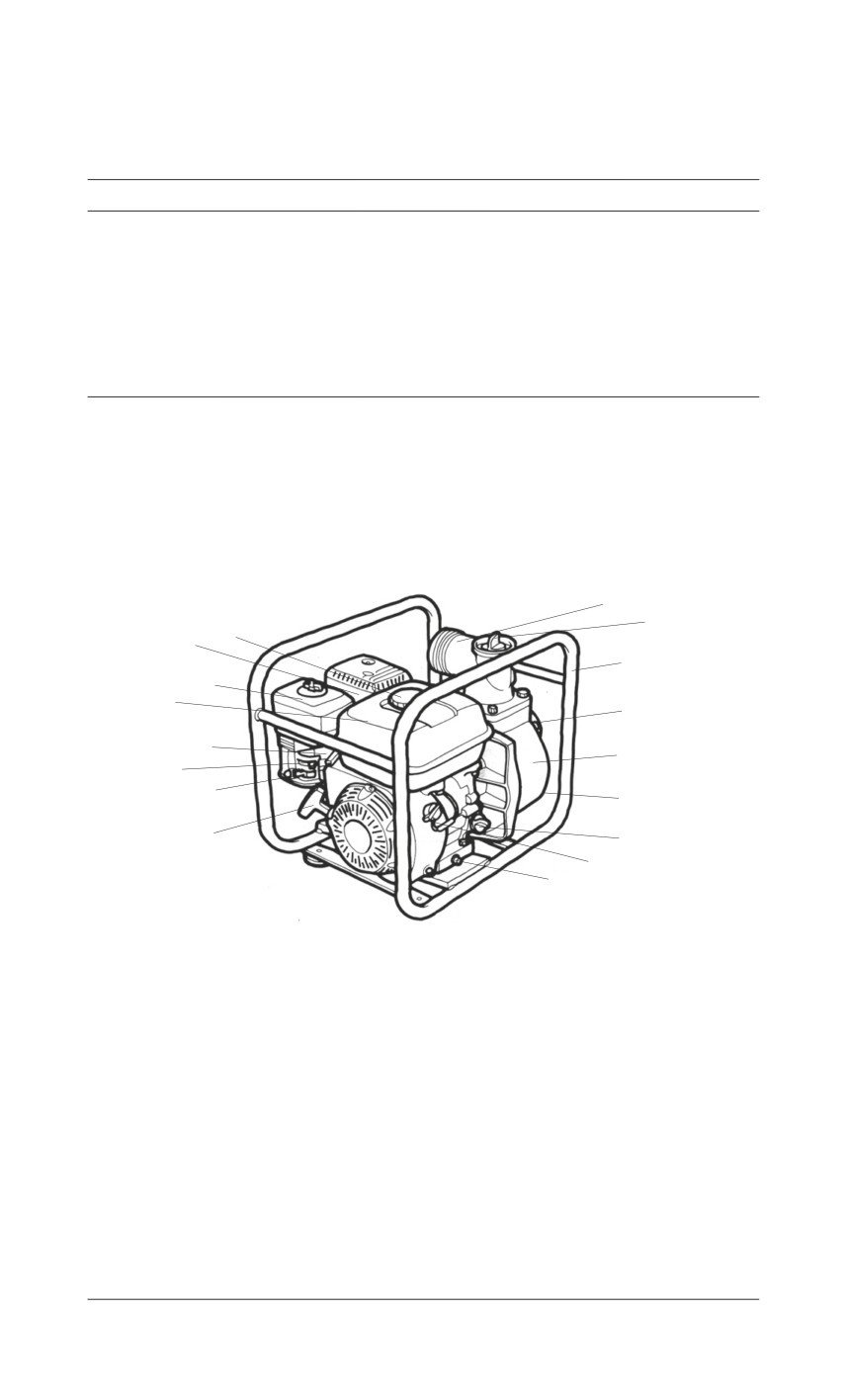

Общий вид мотопомпы представлен на рис. 3.

рис.3

1. Рама

11. Корпус насоса

2. Топливный бак

12. Патрубок всасывающий

3. Крышка топливного бака

13. Патрубок подающий

4. Рукоятка ручного стартера

14. Пробка для заполнения водой

5. Пробка залива масла с щупом

насоса

6. Рычаг газа

15. Выключатель зажигания

7. Рычаг воздушной заслонки

(включеновыключено)

8. Свеча зажигания и высоковольтный

16. Пробка слива масла из картера

наконечник (колпачок)

двигателя

9. Фильтр воздушный

17. Пробка слива воды из насоса

10. Топливный краник

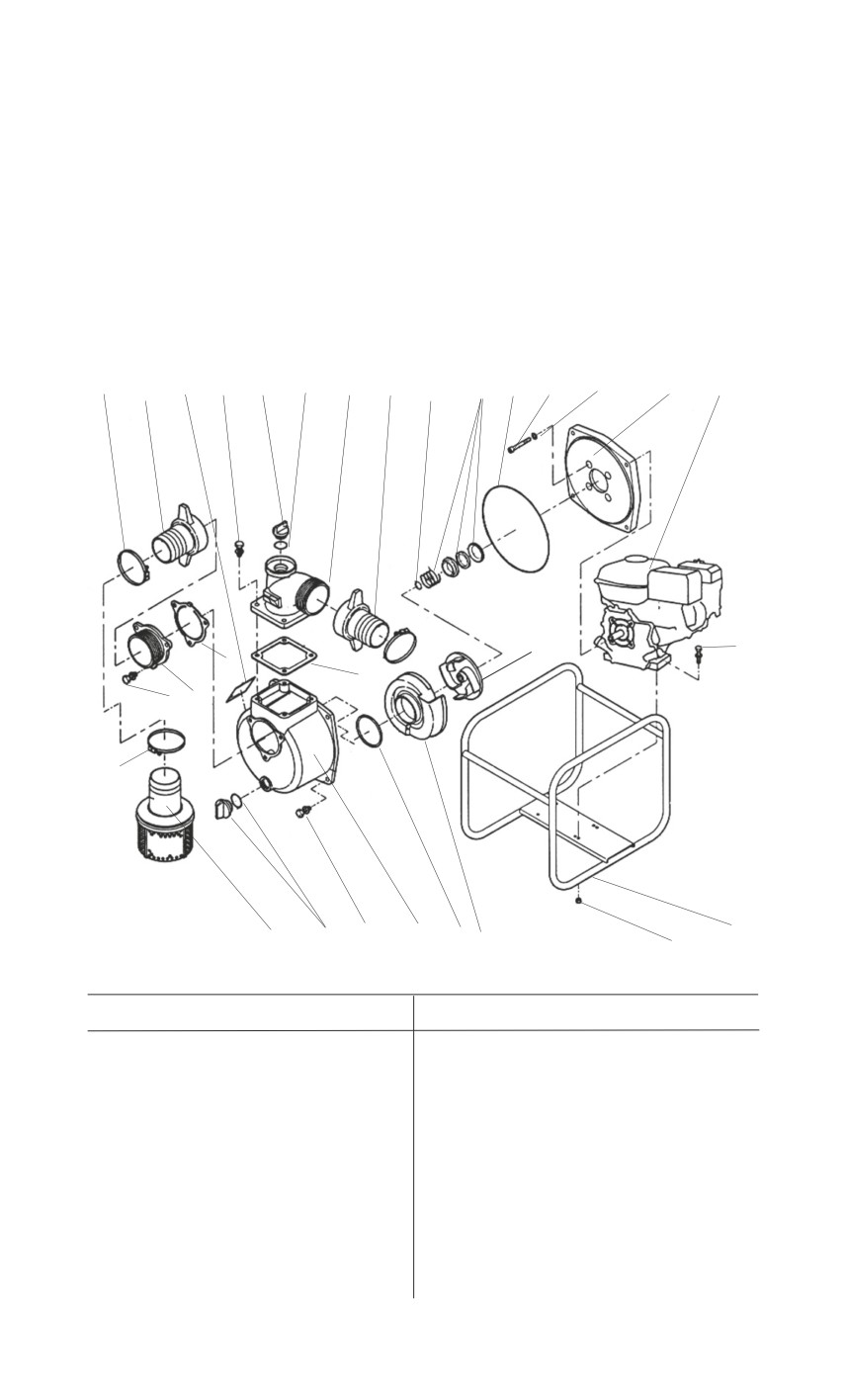

5.1. Насос (качающий узел, рис. 4 с деталировкой, таблица 3) включает в себя:

1) Литой алюминиевый корпус 1 с крышкой 2, стянутых между собой винтами 27.

Уплотнение по стыку производится кольцомпрокладкой 17.

На передней части корпуса имеется фланец для крепления патрубка 5 с обратным

клапаном 6 для подсоединения всасывающего трубопровода и пробка 26 для слива

воды из насоса.

В верхней части корпуса через прокладку 8 крепится патрубок 7 для подсоедине-

ния напорного рукава. Патрубок имеет заливную горловину для заполнения насоса

перед началом работы водой с пластмассовой пробкой и уплотнением 11.

2) Рабочее колесокрыльчатка 4 насоса закреплено резьбой с валом двигателя

через гроверную шайбу 10. Герметичность обеспечивается силиконовым уплотне-

нием 13. Для формирования потока внутри корпуса в специальных пазах установле-

на улитка 3 с уплотнением 18.

5.2. Принцип работы мотопомпы заключается в центробежном эффекте отбра-

сывания имеющейся в корпусе воды рабочим колесом 4 внутри корпуса насоса и

формировании потока улиткой 3 в направлении патрубка 7. При этом ближе к оси

вращения возникает разряжение, позволяющее открыть клапан 6 и всасывать воду

через патрубок 5. Всасывание начинается спустя некоторое время после пуска дви-

гателя, в зависимости от высоты всасывания.

рис.4

таблица 3

Наименование

Кол-во

Наименование

Кол-во

1 Корпус насоса

Сетчатый фильтр

2 Крышка насоса

Шильдик

3 Улитка

Уплотнительное кольцо

4 Рабочее колесо

Уплотнительное кольцо

5 Всасывающий патрубок

Болт

6 Обратный клапан

Болт

7 Напорный патрубок

Болт

8 Прокладка

Болт

9 Рама

Гайка

10 Гроверная шайба

Гроверная шайба

11 Пробка с прокладкой

Хомут

12 Двигатель

Пробка с шайбой

13 Сальник

Болт

14 Накидной патрубокпереходник

Забор и подача воды до помпы и от помпы осуществляется с помощью шлангов,

которые присоединяются непосредственно к насосу через патрубки 14 с помощью

хомутов 26. (Шланги в комплект насоса не входят.)

Напор и производительность мотопомпы зависят от оборотов двигателя.

На конце всасывающего шланга устанавливается сетчатый фильтр 15, предотвра-

щающий попадание крупных предметов и камней в качающий узел.

6. ПОДГОТОВКА МОТОПОМПЫ К РАБОТЕ

6.1. Распаковать мотопомпу, проверить комплектацию и сверить номера на двигате-

ле и в гарантийном талоне.

6.2. Убедиться в отсутствии посторонних предметов в внутренних полостях патрубков

насоса.

6.3. Смонтировать детали всасывающего и подающего тракта:

 подсоединить к всасывающему шлангу фильтр;

 подсоединить всасывающий и напорный шланги к патрубкам.

Всасывающий шланг должен быть несжимаемым (гофрированным), поскольку рабо-

тает на сжатие.

6.4. Закрепить шланги хомутами.

При монтаже соблюдать следующие требования:

1) под хомутами крепления не должно быть складок стенок рукавов;

2) затяжка хомутами не должна превышать 40% толщины стенки рукава;

3) расстояние между торцом рукава и торцом хомута должно быть не менее 4 мм.

6.5. Провести внешний осмотр мотопомпы. Проверить надежность подсоединения

всасывающего и напорного рукавов.

6.6. Подготовьте к запуску двигатель согласно «Инструкции по эксплуатации двигате-

ля» (заправить маслом, топливом и т.д.).

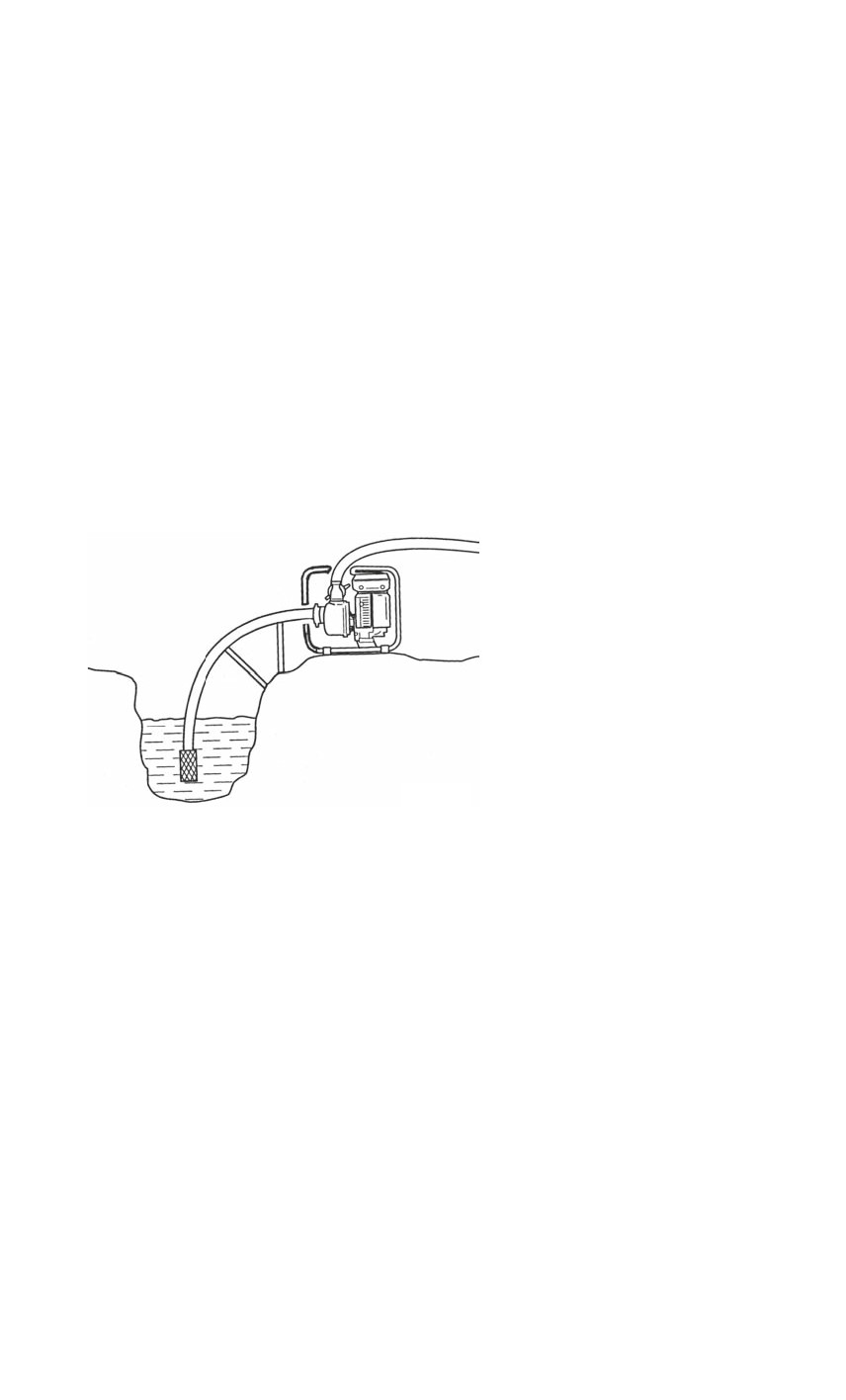

6.7. Установить мотопомпу вблизи водоема (емкости); опустить фильтр всасывающего

рукава в водоем, обеспечив вертикальное положение фильтра, как показано на рис.

5; отвернуть пробку 11; залить через воронку чистую воду до полного заполнения

внутренних полостей насоса. Напорный рукав патрубка при этом должен быть выше

на 70100 мм от корпуса насоса. Признаком полного заполнения является отсутствие

выхода воздушных пузырьков из корпуса. Плотно, от руки, заверните пробку 11.

6.8. Запустите двигатель и убедитесь, что мотопомпа подает воду. В противном слу-

чае следует остановить двигатель выключателем зажигания.

При нормальной работе мотопомпы установить рычаг управления двигателем

в положение, соответствующее минимально устойчивым оборотам двигателя  про-

греть двигатель в течение 12 минут.

6.9. Обкатка мотопомпы:

1) начинать эксплуатацию мотопомпа только после прогрева двигателя в течение

12 минут; в процессе работы следить за отсутствием перегрева цилиндра двигате-

ля.

2) не перегружать мотопомпу длительной непрерывной работой;

3) не эксплуатировать двигатель на полных оборотах коленчатого вала (при полно-

стью открытой дроссельной заслонке);

4) своевременно и качественно проводить работы, предусмотренные разделом 6

настоящей Инструкции.

7. ЭКСПЛУАТАЦИЯ МОТОПОМПЫ

В процессе эксплуатации мотопомпы необходимо проводить периодические работы

по профилактике и своевременному выявлению неисправностей мотопомпы для

поддержания её в постоянной готовности к работе:

7.1. В процессе эксплуатации мотопомпы постоянно контролировать работу двига-

теля на слух (не должны прослушиваться нехарактерные стуки, посторонние шумы,

несвойственные нормально работающему двигателю).

7.2. Периодически проверять положение всасывающего рукава в точке забора и

чистоту его сетки.

Для надежной работы всасывающей магистрали рекомендуется утяжелить конец

всасывающего рукава в районе фильтра дополнительным грузом и в процессе

работы (и особенно при запуске помпы) периодически проверять вертикальное

положение всасывающего рукава с фильтром.

Кроме того, надежная работа мотопомпы обеспечивается герметичностью соеди-

нений на всасывающей магистрали  поэтому необходимо периодически проверять

затяжку хомутов рукавов, затяжку винтов крепления улитки, патрубков и всасываю-

щего фильтра.

Касание сетки клапана всасывающей магистрали о грунт водоема или дна емкости

не допускается.

7.3. В процессе работы следить за герметичностью соединений всасывающей

и напорной магистралей и за герметичностью соединений системы охлаждения

цилиндра двигателя и системы топливопитания.

7.4. Не допускать деформации всасывающего рукава при работе мотопомпы.

7.5. Перед началом работы:

1) установить мотопомпу как показано на рис. 5;

2) проверить чистоту сетки и наполнение водой корпуса насоса;

3) выполнить в необходимом объеме работы, предусмотренные п. 6.

7.6. После окончания работы:

1) удалить грязь с наружных

поверхностей напорного и вса-

сывающего рукавов, при необ-

ходимости промыть фильтр;

2) удалить воду из внутрен-

них полостей всасывающего и

напорного рукавов.

7.7. После окончания сезона:

1) выполнить работы, предус-

мотренные п. 7.5. и п. 7.6;

2) слить воду из корпуса до

полного удаления воды;

рис.5

3) проверить состояние всасы-

вающего и напорного рукавов 

разрушение каркаса рукавов не допускается;

4)проверить состояние наружных поверхностей мотопомпы

 места

с поврежденным лакокрасочным покрытием зачистить, загрунтовать и покрасить.

5) Провести техобслуживание двигателя согласно Инструкции по эксплуатации

двигателя.

8. ПРАВИЛА ХРАНЕНИЯ МОТОПОМПЫ

8.1. При перерывах в эксплуатации мотопомпу хранить в сухом проветриваемом

помещении, защищенном от воздействия атмосферных осадков, паров агрессив-

ных жидкостей или газов, частиц сыпучих материалов.

Рукава должны храниться при температуре окружающего воздуха от минус 25 до

плюс 25 градусов по шкале Цельсия на расстоянии не менее одного метра от теп-

лоизлучающих приборов и не должны подвергаться воздействию прямых солнечных

лучей и веществ, разрушающих резину и их каркас.

8.2. При длительном хранении мотопомпу необходимо законсервировать, для чего:

1) произвести внешний осмотр мотопомпы;

2) слить топливо из топливного бака;

3) снять свечу зажигания и через отверстие в головке цилиндра залить в цилиндр

1015 см³ моторного масла, проворачивая при этом коленчатый вал двигателя

с помощью пускового шнура;

4) установить на место свечу зажигания;

5) выполнить работы по п. 7.6

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Предприятиепоставщик гарантирует соответствие качества мотопомпы тре-

бованиям конструкторской и технологической документации при соблюдении

потребителем условий и правил транспортирования, эксплуатации, хранения мото-

помпы.

Гарантийный срок хранения в заводской упаковке два года со дня поставки

мотопомпы в торгующую организацию.

Гарантийный срок эксплуатации  девять месяцев со дня продажи мотопомпы через

торговую сеть.

9.2. Предприятиепоставщик обязуется в течение гарантийного срока безвозмезд-

но ремонтировать вышедшие из строя детали и мотопомпу в целом, если в течение

указанного срока будет обнаружено их несоответствие требованиям конструкторс-

кой и технологической документации.

Обмен неисправных мотопомп, вышедших из строя в период гарантийного срока,

осуществляется в соответствии с действующими республиканскими правилами

обмена промышленных товаров, купленных в розничной торговой сети.

9.3. Мастерские гарантийного ремонта не принимают в ремонт и не обменивают

отдельные детали и сборочные единицы мотопомпы, а также мотопомпы, не очи-

щенные от загрязнений.

9.4. Предприятиепоставщик не несет ответственности по гарантии:

1) если истек срок гарантийного хранения или эксплуатации;

2) если предъявленная мотопомпа разукомплектована;

3) при непредъявлении гарантийного талона или отметки торгующей организации в

талоне (штамп и дата продажи);

4) если номер предъявленной мотопомпы не совпадает (исправлен) с номером

в Инструкции по эксплуатации;

5) если мотопомпа использовалась не по назначению;

6) если потребитель снял с мотопомпы отдельные детали или произвел ее разбор-

ку, не предусмотренную Инструкцией по эксплуатации (расшивка картера, снятие

поршня);

7) когда мотопомпа вышла из строя по вине потребителя в результате несоблюде-

ния требований Инструкции по эксплуатации, небрежного обращения или нанесе-

ния механических повреждений;

8) если неисправность мотопомпы вызвана несвоевременным или небрежным

выполнением работ, а также ошибок при регулировках ее систем (поломка поршне-

вых колец при установке цилиндра, срыв резьбы на гайках или винтах);

9) если неисправность или повреждение мотопомпы произошли в результате

небрежной транспортировки или хранения;

10) при отказе свечи зажигания.

9.5. В случае утери или отсутствия Инструкции по эксплуатации вы можете скачать

ее в интернете на сайте www.vepr.ru

9.6. Срок службы изделия  не менее 3 лет.

После выработки срока службы двигатель подлежит техническому осмотру. Особое

внимание при дефектации деталей и сборочных единиц двигателя обратить на

состояние рабочего колеса помпы, поршень и его кольца, элементы системы зажи-

гания.

Для замены дефектных деталей они могут быть приобретены через торгующие

организации или предприятиеизготовитель.

10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ МОТОНАСОСА,

МЕТОДЫ ИХ УСТРАНЕНИЯ

Внешнее

Вероятная причина

Метод устранения

проявление

1. Двигатель

Нет топлива в топливном

Заправить бак

не запуска-

баке

ется

Закрыт топливный кран

Открыть кран

Засорилось суфлирующее

Прочистить отверстие

отверстие в пробке топлив-

ного бака

Неисправность свечи зажи-

При повреждении изолятора  свечу заме-

гания

нить; очистить от нагара и масла, промыть,

просушить; проверить зазор между электро-

дами, при необходимости отрегулировать

Засорилась топливная

Снять и промыть топливный

система

бак, топливный кран, топливопровод, кар-

бюратор

(без его разборки); продуть сжатым возду-

хом; установить на место

2. При запус-

Ослабление затяжки свечи

Снять свечу, осмотреть резьбу и уплотни-

ке колен-

зажигания; повреждение

тельную прокладку  при необходимости

чатый вал

уплотнительной прокладки

заменить

двигателя

под свечой

проворачива-

ется легко

Нарушение герметичности

Проверить состояние уплотнительной про-

по стыку головки цилиндра

кладки  при необходимости заменить

с цилиндром

Пригорание поршневых

Удалить нагар со сферических поверхностей

колец

поршня и головки цилиндра, поршневых

колец скребком из мягкого цветного метал-

ла; промыть в керосине

3. Подтекание

Переполнение топливом

Выполнить работы по п.6.1.13, пп. 4

топлива из

поплавковой камеры карбю-

глушителя;

ратора:

замаслива-

 перелив топлива при

ние свечи

неудавшихся запусках;

зажигания

 после окончания работ не

После выключения двигателя закрывать топ-

был закрыт топливный кран;

ливный кран

 в цилиндр двигателя посту-

Отрегулировать карбюратор

пает богатая смесь;

 негерметичен клапан кар-

При не устранении промывкой  заменить

бюратора;

карбюратор

 негерметичен поплавок

При не устранении дефекта  заменить кар-

карбюратора

бюратор

4. Электроды

В цилиндр двигателя посту-

Отрегулировать карбюратор

свечи зажига-

пает бедная смесь

ния с белым

налетом

5. Двигатель

Засорился воздухозаборник

Очистить воздухозаборник

не развивает

карбюратора

максималь-

Дроссель не полностью

Отрегулировать карбюратор

ных оборотов

открывает диффузор карбю-

ратора

Засорился жиклер карбю-

Насосом продуть жиклеры карбюратора; при

ратора

не устранении дефекта  снять карбюратор

и, не разбирая его, промыть фильтр и поп-

лавковую камеру в чистом бензине

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ промывать карбюратор в ацетоне или других

растворителях, прочищать жиклеры проволокой или другими металлическими

предметами

Внешнее

Вероятная причина

Метод устранения

проявление

6. Двигатель работает

Загрязнена топливная система

Промыть систему

с перебоями, cамо-

Вода в топливе

Заменить топливо

произвольно меняет

обороты, неравно-

Нарушена регулировка карбю-

Отрегулировать карбюратор

мерный выхлоп

ратора

7. Двигатель внезапно

В баке нет топлива

Заправить топливный бак

останавливается

Засорилась топливная система

Промыть систему

Отсутствует искра на свече

Заменить свечу

8.При работающем

Воздушная пробка во внутренних

НЕМЕДЛЕННО остановить дви-

двигателе нет подачи

полостях всасывающего рукава

гатель и выполнить работы по

воды

или качающего узла насоса

п. 6.1.8

Негерметичность клапана всасы-

Промыть клапан в чистой воде

вающего рукава

После наполнения водой внут-

Заполнить корпус насоса водой

ренних полостей насоса не была

(п. 6.1.8)

завернута воронка

Попадание посторонних час-

Промыть внутренние полости

тиц (предметов) во внутренние

рукавов в чистой воде

полости рукавов

Разрушение крыльчатки насоса

Заменить крыльчатку

Негерметичность в соединениях

Выявить и установить причину

напорной магистрали

негерметичности

9. При заполнении

Негерметичность клапана всасы-

Проверить положение клапана

полостей насоса вода

вающего рукава

в воде, при необходимости про-

уходит во всасываю-

мыть клапан (п. 6.1.8)

щий рукав

Выявить и установить причину

негерметичности всасывающей

магистрали

Как правильно выбрать помпу?

Выбор модели помпы зависит от ее применения для конкретных условий.

Исходными данными для выбора помпы являются:

1. Максимальная производительность (л/мин.),

2. Высота водяного столба между расположением помпы и точкой разбора,

3. Потери во время передачи (гидравлическое сопротивление в трубопроводах,

соединениях, кранах).

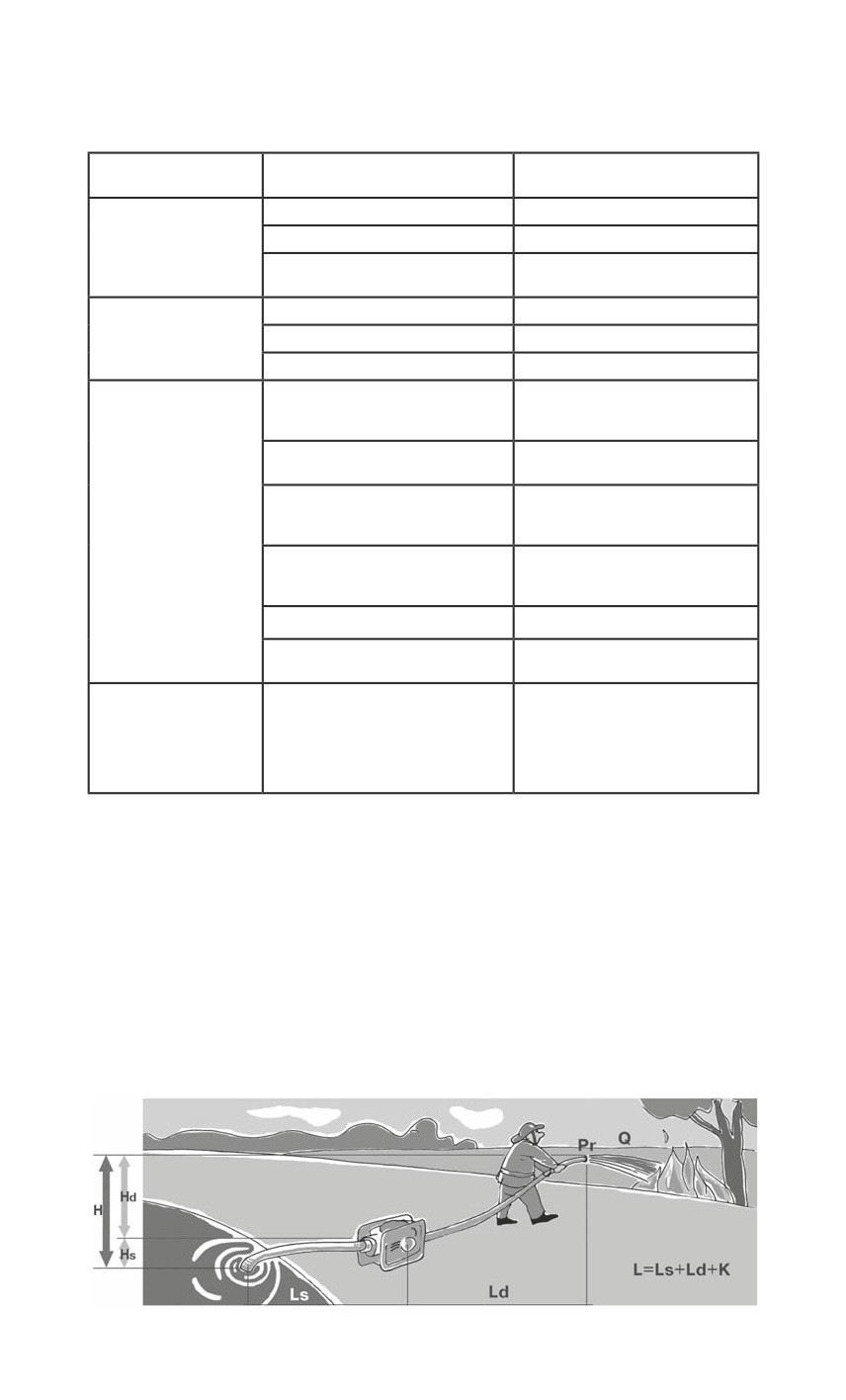

Общая методика подбора мотопомпы

Q  производительность (л/мин)

H = H

s + Hd + Pr  высота точки разбора от поверхности забора воды.

Hs  высота расположения помпы по отношению к уровню поверхности забора воды

(максимум 8,5 метров для самовсасывающих устройств по закону Торичелли).

Hd  высота подъема

Pr  давление жидкости на выходе из точки разбора (1 бар или 10 м вод. столба)

L  общая длина трубопровода от точки забора до точки разбора

L = L

s + Ld + K,

где L

s  длина трубопровода от

точки забора до помпы,

 длина от помпы до точки

разбора,

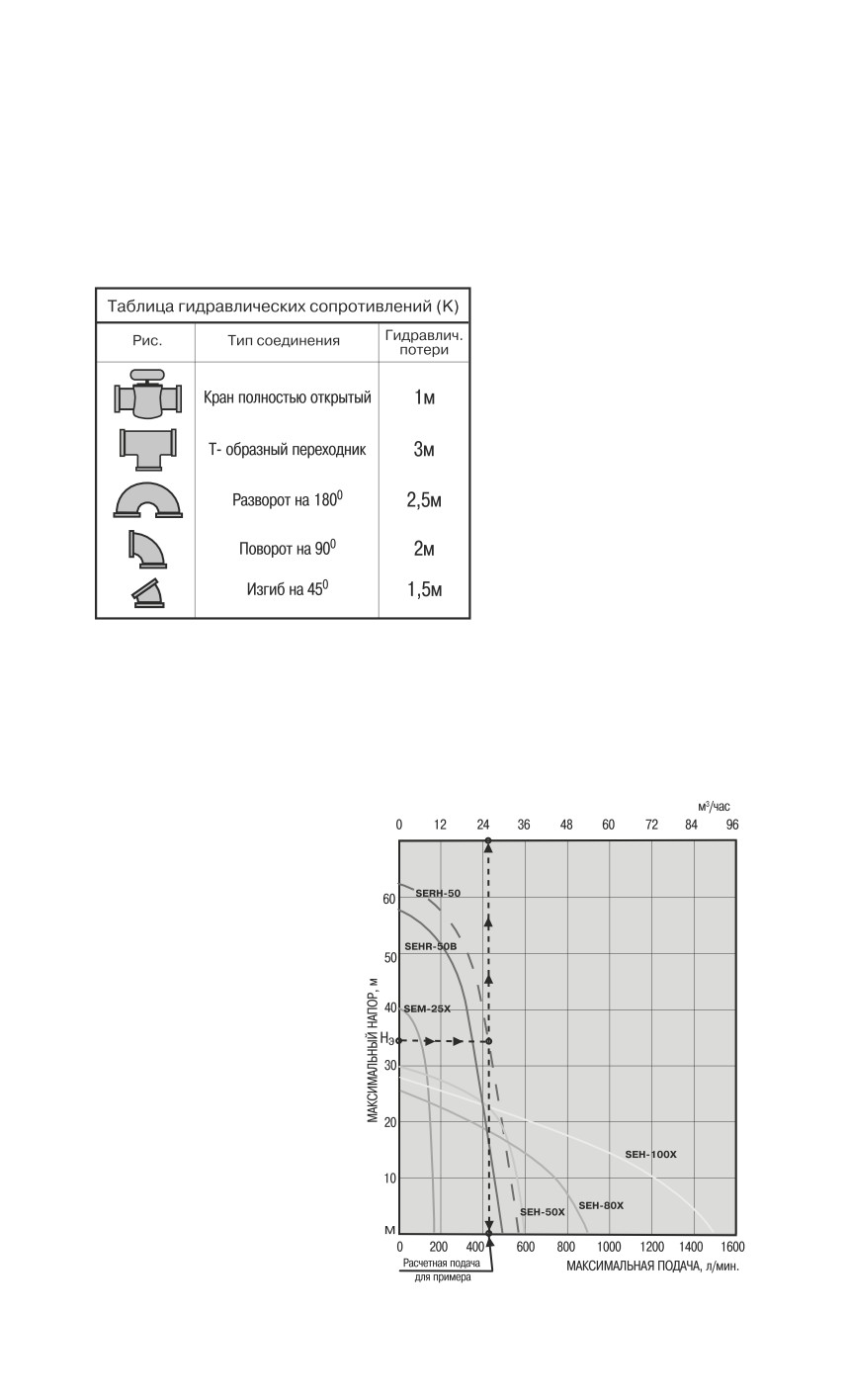

K  эквивалент в метрах гид-

равлических потерь в тру-

бопроводах,

соединениях

и кранах (приведены в таблице).

Пример расчета:

Для мотопомпы

SERH50

максимальной

произво-

дительностью

560

л/мин.

с патрубками (21/

2 х 2 дюйма)

или (63 х 50 мм), установленной

на расстоянии 2 м от водоема

(Ls = 2 м) с длиной подающего

шланга 50 м (L

d = 50 м).

Дополнительно подсоединен кран (K = 1 м) и имеется поворот на 90^о (К=2 м) соглас-

но таблице гидравлических сопротивлений.

Помпа установлена на высоте 5 м от поверхности забора (Н

s = 5 м).

Высота точки разбора от мотопомпы предполагается 9 м (Н

d = 9 м).

Желаемое давление на выходе (в точке разбора) должно составлять 1 атм., что

соответствует примерно 10 м водяного столба (P

r = 10 м).

1. Расчет общей длины

трубопроводов

L = L

s + Ld + K = 2+50+4 = 56 м.

2. Расчет общей высоты

подъема

Н = Н

s + Нd +Pr = 9 м + 2 м + 10

м = 21 м.

3. Для определения

расхода воды в точке

разбора необходимо найти

эквивалентную высоту подъема

по формуле H

э = Н + 0,25 L, в

нашем случае Н

э = 21 + 0,25 х

56 = 35 м

4. На графике зависимости

высоты подъема от

производительности помпы

находим величину расхода

воды в точке разбора от

полученного значения

эквивалентной высоты (см.

кривую для помпы SEHR50).

Полученное значение расхода

///////////////////////////////////////
