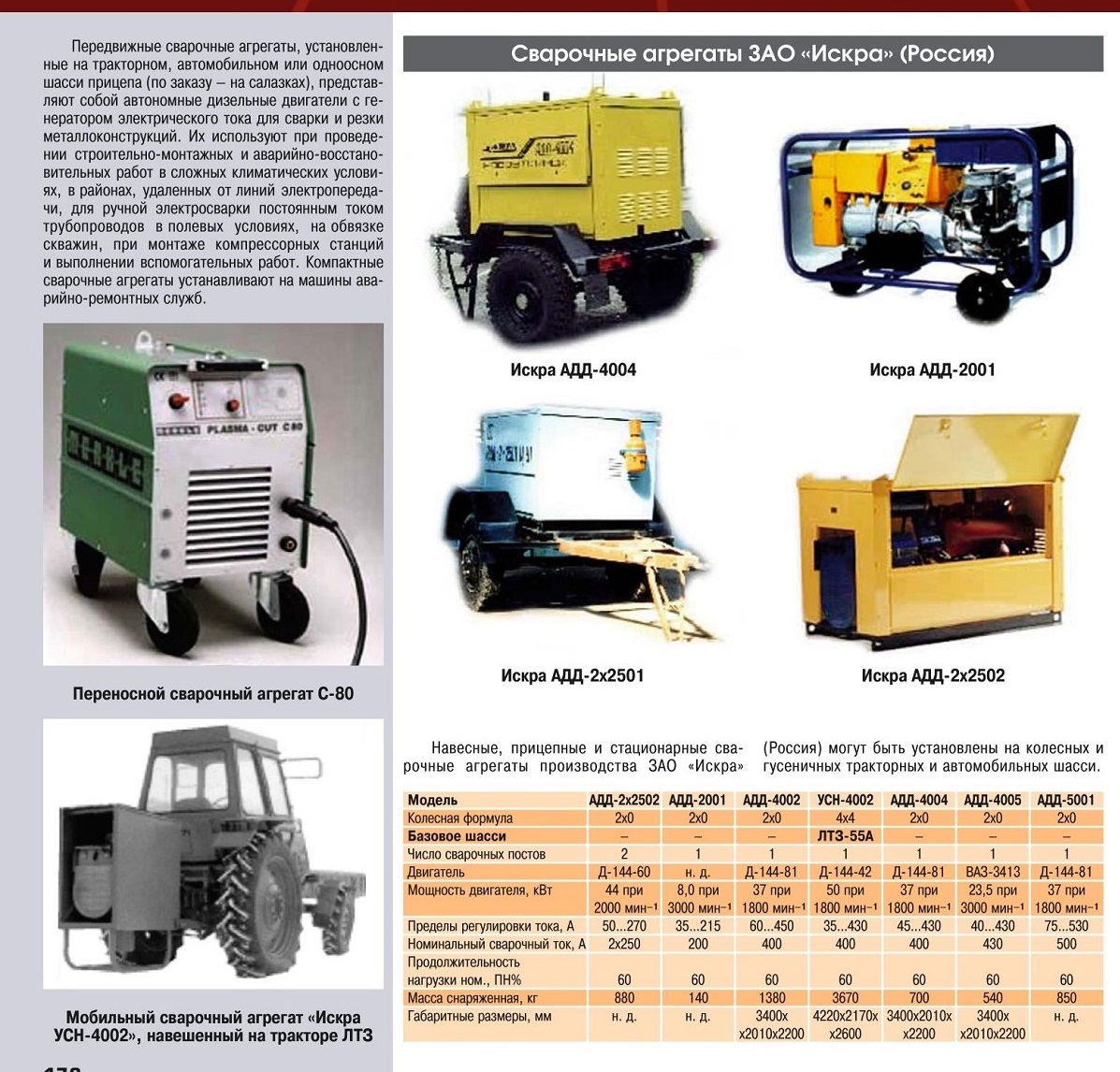

Передвижные сварочные агрегаты, установленные на тракторном, автомобильном или одноосном шасси прицепа (по заказу - на салазках), представляют собой автономные дизельные двигатели с генератором электрического тока для сварки и резки металлоконструкций. Их используют при проведении строительно-монтажных и аварийно-восстановительных работ в сложных климатических условиях, в районах, удаленных от линий электропередачи, для ручной электросварки постоянным током трубопроводов в полевых условиях, на обвязке скважин, при монтаже компрессорных станций и выполнении вспомогательных работ. Компактные сварочные агрегаты устанавливают на машины аварийно-ремонтных служб.

Сварочные агрегаты ЗАО «Искра» (Россия)

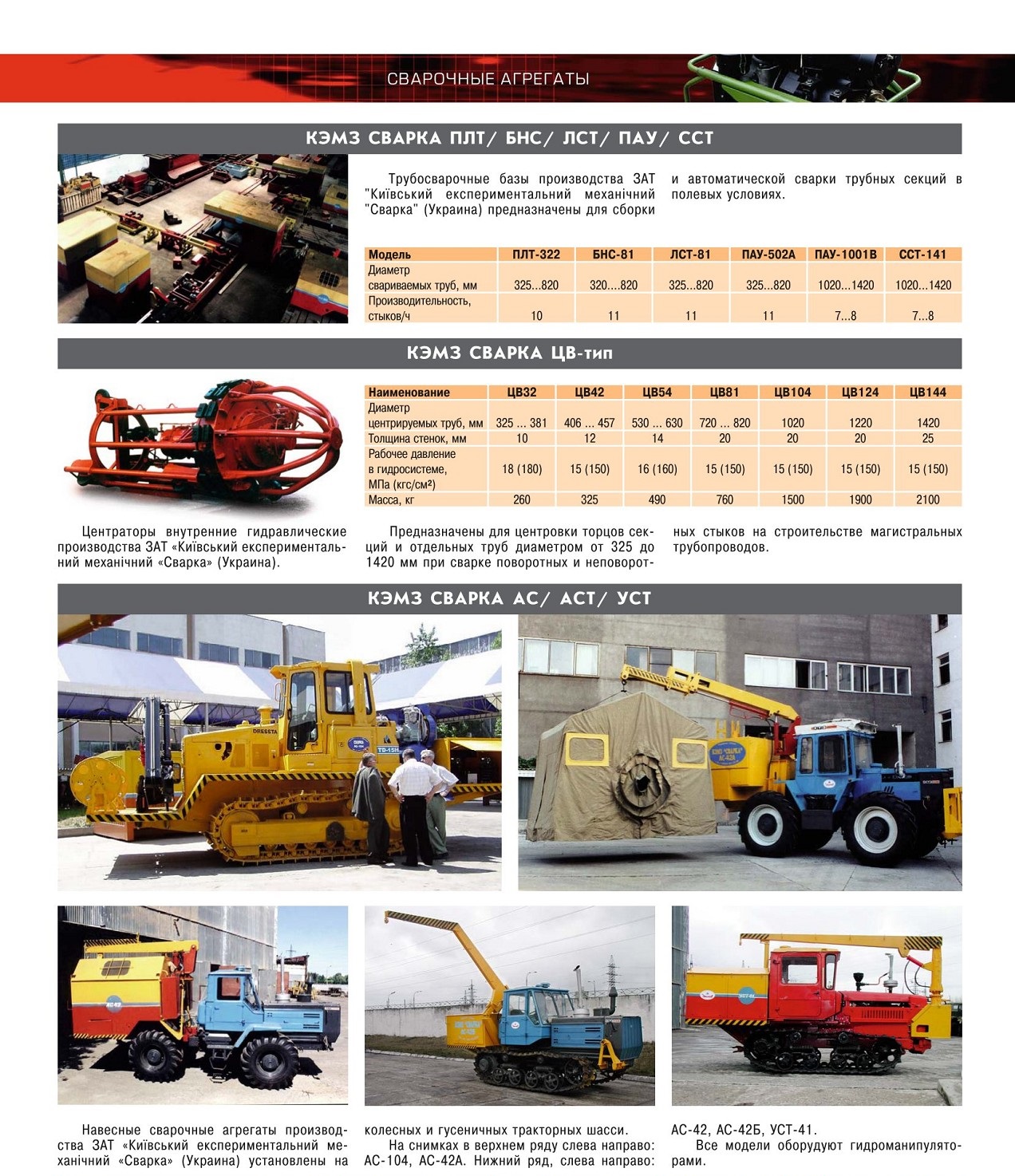

КЭМЗ СВАРКА ПЛТ / БНС/ ЛСТ/ ПАУ / ССТ

Трубосварочные базы производства ЗАТ и автоматической сварки трубных секций "Кшвський експериментальний мехашчний полевых условиях.

"Сварка" (Украина) предназначены для сборки

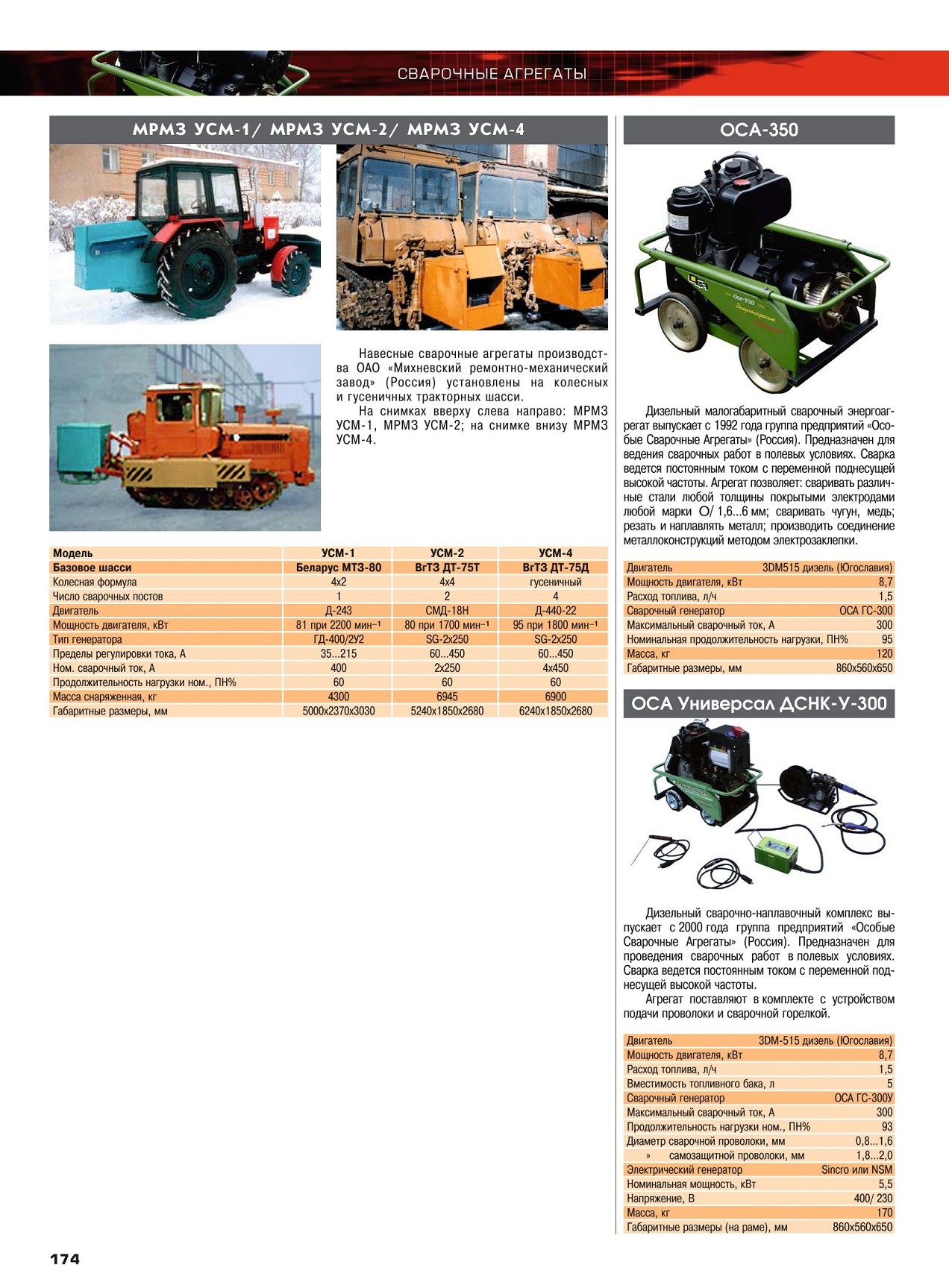

ОСА-300Комби

энергоагрегат выпускает с 1992 года группа предприятий «Особые Сварочные Агрегаты» (Россия). Предназначен для проведения сварочных работ в полевых условиях. Сварка ведется постоянным током с переменной поднесущей высокой частоты. Агрегат позволяет: сваривать различные стали любой толщины покрытыми электродами любой марки 01,6...6,0 мм; сваривать чугун, медь; резать и наплавлять металл; производить соединение металлоконструкций методом электрозаклепки.

Дополнительный генератор - источник однофазного тока напряжением 220 В (или трехфазного 380/ 220 В), частотой 50 Гц - рассчитан на работу в полевых условиях и широкий спектр нагрузок: нагревательные и осветительные при-Дизельный малогабаритный сварочный боры, электроинструмент и др.

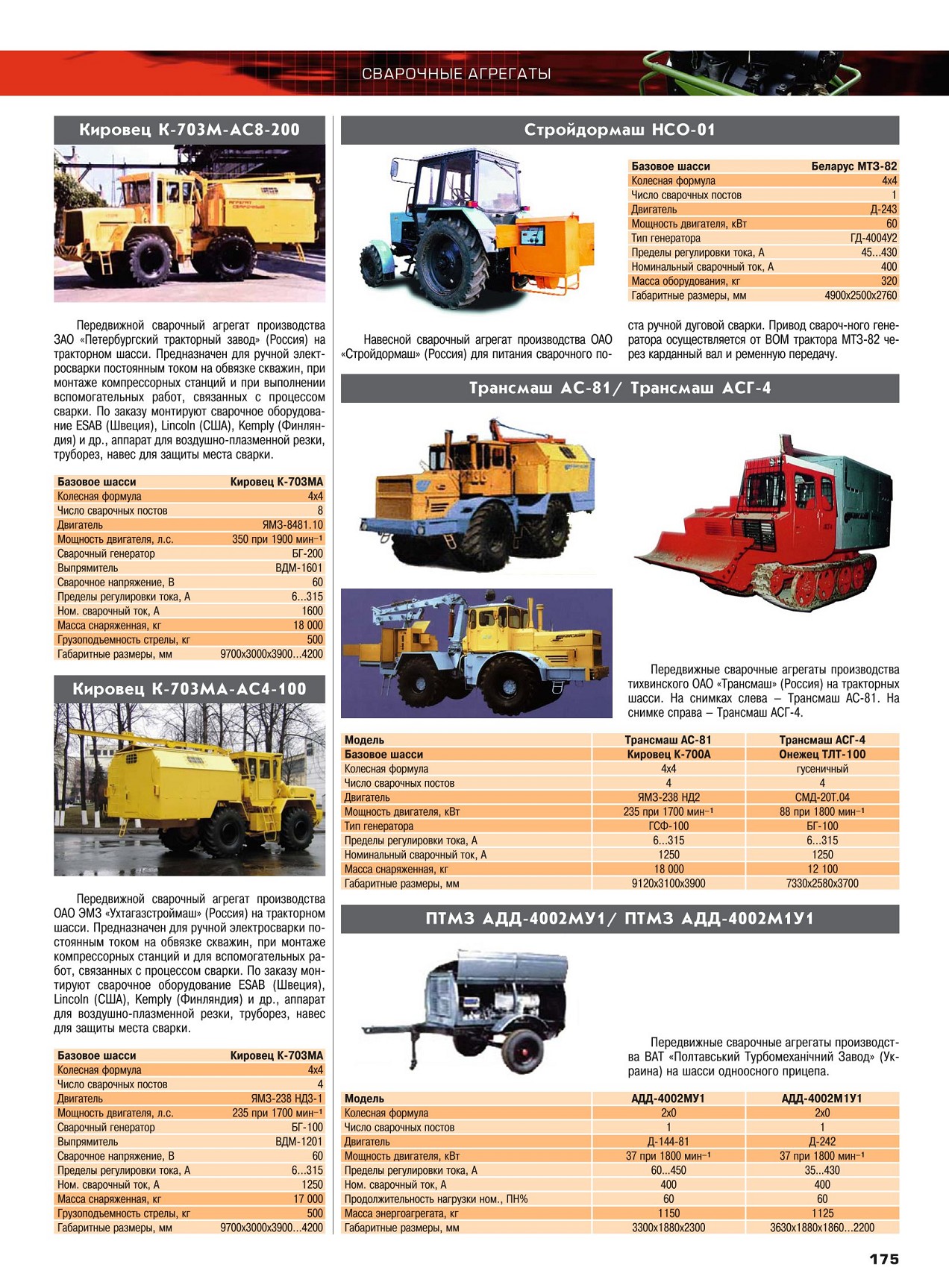

Стройдормаш НСО-01

ПТМЗ АДД-4002МУ1 / ПТМЗ АДД-4002М1У1

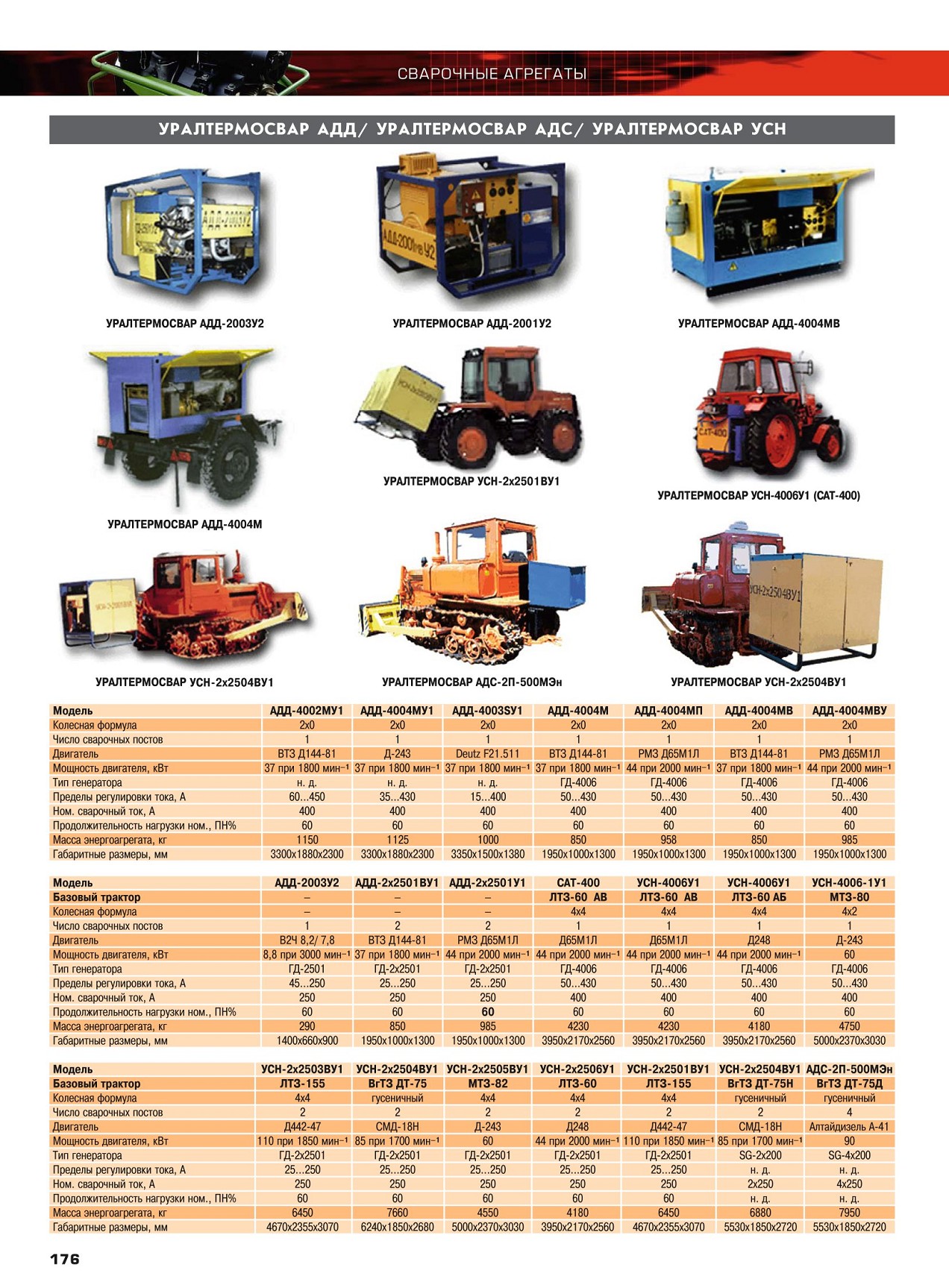

УРАЛТЕРМОСВАР АДД/ УРАЛТЕРМОСВАР АДС/ УРАЛТЕРМОСВАР УСН

СОВРЕМЕННОЕ ОБОРУДОВАНИЕ ROTHENBERGER ДЛЯ СВАРКИ ПОЛИМЕРНЫХ ТРУБОПРОВОДОВ

Полимерные материалы (полиэтилен, полипропилен и др.) в наилучшей степени сочетают свойства, необходимые для современных трубопроводов газо- и водоснабжения: длительный срок эксплуатации, стойкость к давлению и температуре, коррозионная стойкость к внешней среде и транспортируемому носителю, высокая эластичность и ударопрочность, низкая газопроницаемость, простота и надежность соединения, технологичность и экономичность в изготовлении как самих труб, так и соединительных деталей к ним, легкость монтажа. Для обеспечения высокого качества монтажа полимерных трубопроводов необходимо использовать только современную сварочную технику, позволяющую получать качественные сварные соединения.

Сварочное оборудование фирмы ROTHEN-BERGER (Германия) помогает в полной мере решить эту проблему.

Более чем 20-летний опыт работы с пластмассой использован при создании полного спектра качественного сварочного оборудования, выпускаемого фирмой ROTHENBERGER под маркой ROWELD® и отлично зарекомендовавшего себя на практике.

Сварочными машинами и инструментом фирмы ROTHENBERGER можно сваривать и обрабатывать пластмассовые трубы диаметром от 16 до 1200 мм.

Ножницы и телескопические труборезы с режущими дисками позволяют резать толстостенную пластмассовую трубу диаметром до 160 мм с наименьшими усилиями. Последняя модель ножниц ROCUT-42TC очень удобна при монтаже внутренних сетей водопровода из полипропиленовых труб: в ножницах установлен механизм быстрого возврата лезвия ножа в первоначальное положение, что позволяет увеличить скорость монтажа.

На всех моделях ножниц есть возможность замены режущего ножа, что позволяет восстанавливать их после длительной эксплуатации.

Для резки полиэтиленовых труб диаметром до 1200 мм под углом 90° удобно применять цепную электрическую дисковую пилу UKS, с помощью которой можно точно и ровно отрезать трубу в необходимом месте перед сваркой.

Фаскосниматель с диапазоном обрабатываемых труб диаметром до 160 мм включительно предназначен для снятия фаски под углом 15° наружного диаметра пластмассовой трубы, что облегчает процесс сварки и монтажа.

С помощью ручных аппаратов для сварки враструб проводится монтаж внутренних систем водопровода и отопления из полипропиленовых труб (таблица 1).

Отличительная черта этих аппаратов - наличие высококачественных сменных насадок.

Нагревательные насадки покрыты долговечным антиприлипающим ПТФЭ-покрытием, благодаря чему монтаж производится качественно и быстро.

Как известно, целью сварки труб является получение неразъемного соединения, равнопрочного основному материалу. В основе механизма сварки полиэтиленовых труб встык -нагрев свариваемых торцов труб или деталей до вязкотекучего состояния полиэтилена при непосредственном контакте с нагретым инструментом и последующее соединение торцов под давлением осадки после удаления инструмента.

Сварочная машина для сварки встык - это устройство для осуществления процесса сварки встык полимерных труб и деталей из полиэтилена, полипропилена, полибутена нагретым инструментом. Машина состоит из следующих основных узлов:

центратора для фиксации свариваемых труб и деталей и их осевого перемещения;

гидравлической станции для создания сварочного давления;

Ассортимент сварочных аппаратов для сварки враструб, выпускаемых фирмой ROTHENBERGER

Таблица 1

электроторцевателя для обработки торцов труб и деталей;

нагревателя (сварочного зеркала) для нагрева свариваемых поверхностей.

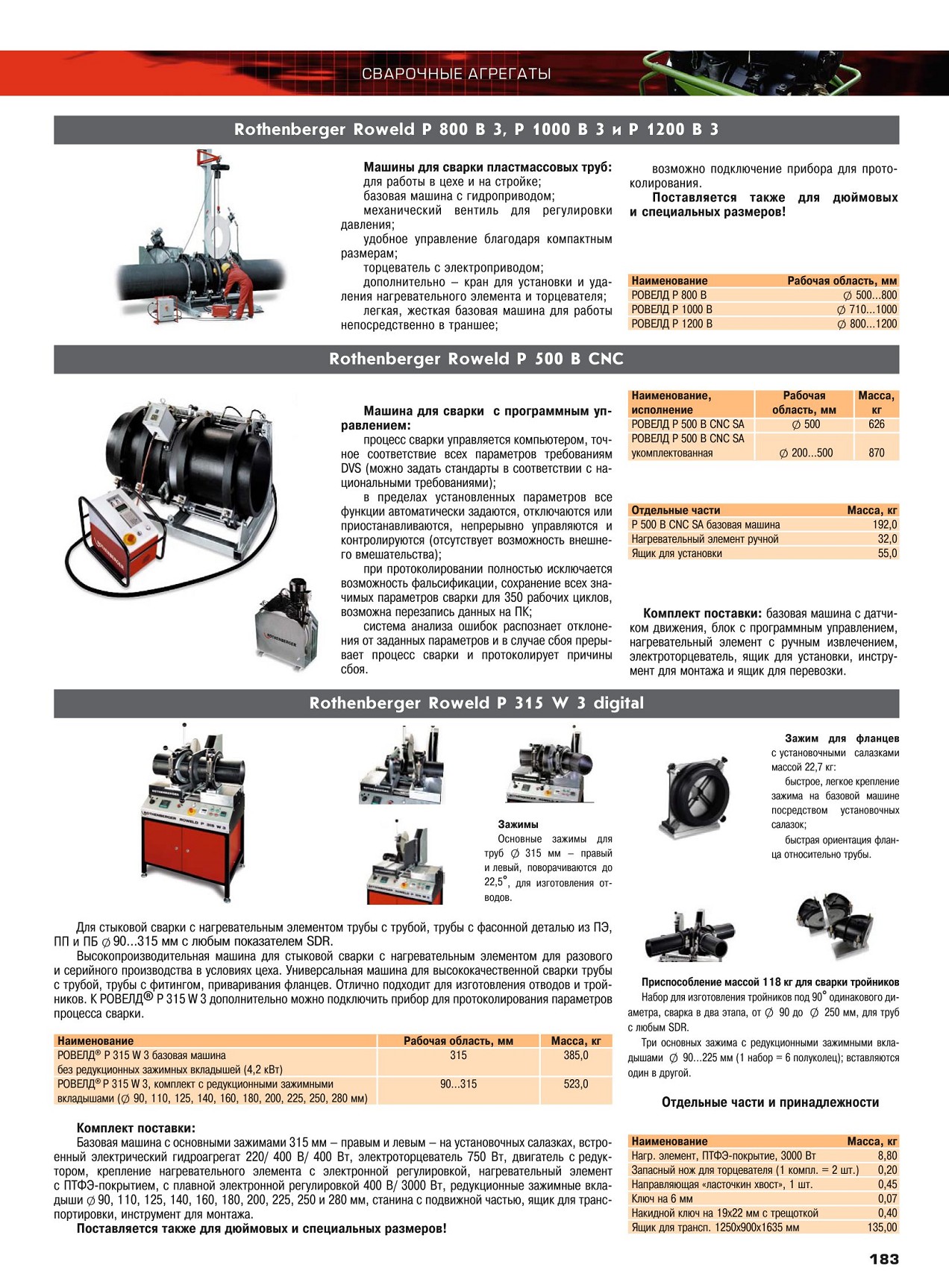

В настоящее время фирма ROTHENBERGER выпускает ряд сварочных машин, предназначенных для сварки пластмассовых труб встык нагретым инструментом. Сварочные машины подразделяются на две группы в зависимости от силового привода, который обеспечивает воз-вратно-поступательное движение подвижного зажима сварочной машины: это сварочные аппараты с механическим и гидравлическим приводом регулировки усилия при сварке.

В машинах с механическим приводом усилие создается с помощью пружины, и здесь же, на центраторе сварочной машины, установлен динамометр, показывающий создаваемое усилие. Ассортимент сварочных машин с механическим приводом представлен в таблице 2.

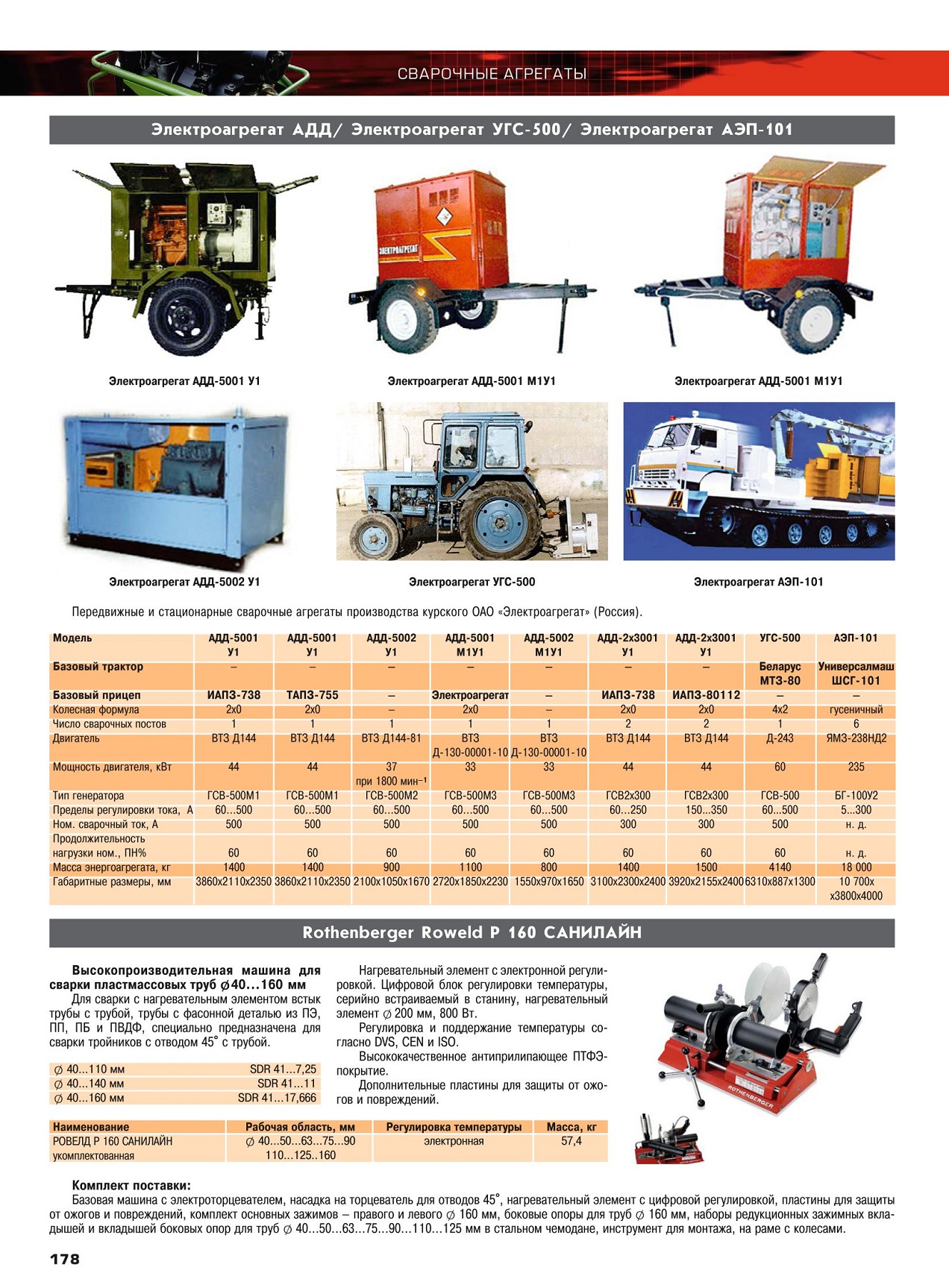

Мобильная сварочная машина «Ровелд Р160 Санилайн» - машина нового поколения с механическим приводом регулировки усилия - конструктивно сделана с наклонной станиной центратора, что повышает устойчивость на 40% и тем самым оптимизирует распределение усилий при торцовке и сварке, а также гарантирует получение сварочного шва высокого качества в машинах данного класса.

У сварочных машин с гидравлическим приводом движение подвижного зажима центратора и давление при сварке создаются с помощью переносной гидравлической станции. Эти гидроагрегаты дают возможность с помощью манометра, установленного на нем, точно регулировать давление при сварке пластмассовых труб. В конструкции гидростанции предусмотрено поддержание постоянного давления до 120 атм даже при выключенном гидравлическом насосе. Ассортимент сварочных машин с гидравлическим приводом, выпускаемых фирмой ROTHEN-BERGER, представлен в таблице 3.

Конструкция всех сварочных машин ROWELD® обеспечивает необходимую точность поддержания технологических параметров в течение всего срока эксплуатации. Машины характеризуются хорошей износоустойчивостью.

Центратор сварочных машин ROWELD® обеспечивает абсолютную параллельность торцов труб при сварке за счет жесткости конструкции на кручение. В центраторе есть возможность быстро, без переоборудования и потери жесткости сваривать фасонные изделия с трубой при их легкой осевой и радиальной подгонке. Движение подвижных зажимов производится с минимальным усилием сопротивления благодаря встроенным линейным подшипникам.

В сварочных машинах серии «Вариолайн» можно менять угол установки зажимов относительно горизонтальной плоскости. Зажимы поворачиваются вокруг оси в обе стороны до 45°, что удобно при извлечении сваренных труб.

Большое внимание создатели сварочных машин ROWELD® уделили нагревательным элементам. Все машины укомплектованы нагревательными элементами с электронной регулировкой температуры, которые автоматически поддерживают предварительно заданную температуру с жестким допуском ±1°. Эта характеристика имеет важное значение при сварке встык полиэтиленовых труб, поскольку по статистике почти 90% разрушений сварных соединений встык приходится на несоблюдение требуемой температуры сварочного зеркала нагревателя. Поверхность нагревательных элементов покрыта высококачественным антиприлипающим покрытием из ПТФЭ (тефлона).

Сегодня фирма ROTHENBERGER предлагает высоконадежные сварочные машины с гидравлическим приводом максимальным диаметром 1200 мм. К ним возможно подключить прибор ROWELD DATALINE, который фиксирует и сохраняет все параметры сварки в виде протоколов сварочных швов. В своей «памяти» прибор сохраняет до 350 протоколов сварки, в любой момент их можно распечатать или сохранить в виде файла в ПК. Прибор ROWELD DATALINE является универсальным. Его используют в сварочных машинах с числовым программным управлением CNC, где данный прибор полностью управляет всем процессом сварки.

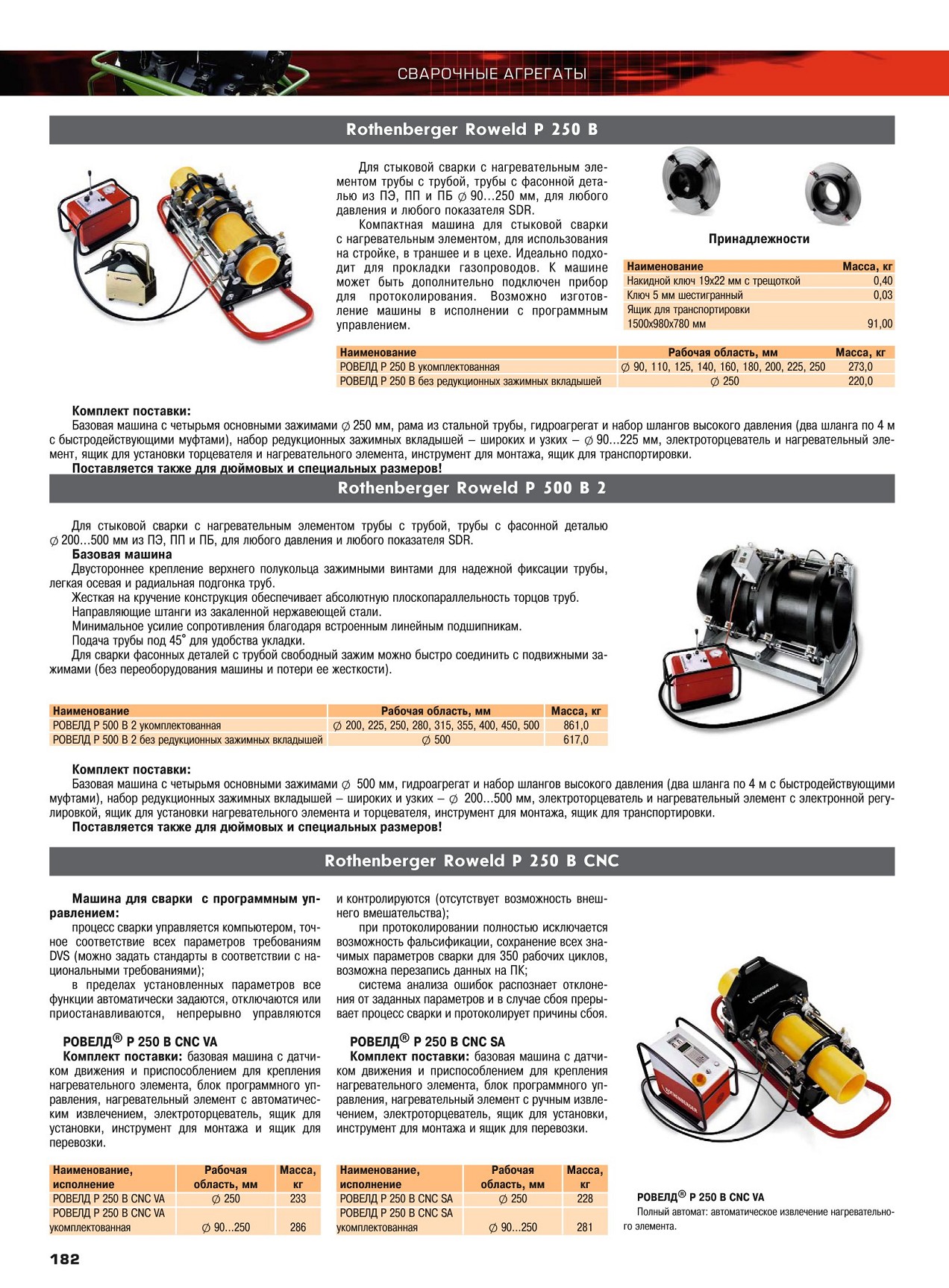

Сварочные машины с числовым программным управлением последней модификации CNC S4 выпуска 2002 года дают возможность сваривать трубы диаметром до 630 мм. Эти машины имеют высокую степень автоматизации, т.е. выполняют процесс сварки по заданной программе без участия человека. Они осуществляют поэтапную запись параметров сварки с последующей распечаткой в виде протокола, а также бракуют сварное соединение при отклонениях от программы.

В функции оператора входит проведение подготовительных операций с трубами (закрепление и выравнивание в зажимах, зачистка торцов и установка нагревательного элемента), а также введение данных по трубе и запуск программы сварки. Так, ввод данных по трубе заносится оператором с помощью выбора по списку из памяти прибора ROWELD DATALINE путем непосредственного ввода данных (внешнего диаметра трубы, SDR, толщины стенки), и есть возможность ввести данные с помощью считывающего сканера или карандаша.

В сварочных машинах с блоком управления CNC диаметром до 250 мм нагревательный элемент убирается автоматически по команде компьютера, что дает возможность получить качественное и надежное соединение пластмассовых труб.

В настоящее время данные сварочные машины с полностью автоматизированным процессом сварки используют при сооружении особо ответственных трубопроводов, в частности газопроводов. Сварочные машины ROWELD® с программным управлением обеспечивают необходимую точность поддержания требуемых технологических параметров и дают возможность определить, где, кто и когда производил монтаж объекта и какие были параметры сварки (температура, давление и время). Распечатать протокол сварки можно непосредственно в полевых условиях сразу по окончании процесса сварки, для этого сварочная машина оснащена мобильным принтером. Протоколы можно накопить в приборе ROWELD DATALINE для последующей распечатки в офисе на стационарном принтере.

Фирма ROTHENBERGER предлагает удобную, универсальную и прежде всего надежную технику. Немецкое качество и эргономичность в сочетании с разумной ценовой политикой выгодно выделяют продукцию концерна ROTHENBERGER среди прочих западных производителей. В сервисных и обучающих центрах ROTHENBERGER проводят гарантийное и послегарантийное обслуживание и осуществляют техническую поддержку покупателей практически во всем мире, включая Россию и другие страны СНГ.

В Россию первые сварочные аппараты производства фирмы ROTHENBERGER были поставлены в середине 1980-х годов. Они получили высокую оценку клиентов и используются ими до сегодняшнего дня.

Многие крупные заводы - производители пластмассовых труб (ОАО «Казаньоргсинтез», ОАО «Буденновский завод полиэтиленовых труб», ЗАО «Прометей») имеют в своем арсенале высокопроизводительные сварочные машины и ленточные пилы производства фирмы ROTHENBERGER для разового и серийного производства фасонных изделий: отводов, тройников, крестовин, что дает им возможность предлагать покупателям в комплексе полимерные трубопроводные системы различного диаметра.



Таблица 2

Ассортимент сварочных машин с механическим приводом, выпускаемых фирмой ROTHENBERGER

Таблица 3

Ассортимент сварочных машин с гидравлическим приводом, выпускаемых фирмой ROTHENBERGER
