ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ГОСТ 2.312-72 УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т

Единая система конструкторской документации

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

Unified system for design documentation.

Symbolic designations and representations of welds and welded joints

ГОСТ 2.312-72*

Взамен ГОСТ 2.312-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1972 г. № 935 срок введения установлен

с 01.01.73

* Издание (март 2000 г.) с Изменениями № 1, утвержденными в июле 1991 г. (ИУС 10-91)

Настоящий стандарт устанавливает условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности, а также в строительной документации, в которой не использованы изображения и обозначения, применяемые в строительстве.

1. ИЗОБРАЖЕНИЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ‌

   1. Шов сварного соединения, независимо от способа сварки, условно изображают:




      видимый - сплошной основной линией (черт. 1a, в); невидимый - штриховой линией (черт. 1г).

      Видимую одиночную сварную точку, независимо от способа сварки, условно изображают знаком «+» (черт. 1б), который выполняют сплошными линиями (черт. 2).




      Невидимые одиночные точки не изображают.




      От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой (см. черт. 1). Линию-выноску предпочтительно проводить от изображения видимого шва.




   2. На изображение сечения многопроходного шва допускается наносить контуры отдельных проходов, при этом их необходимо обозначать прописными буквами русского алфавита (черт. 3).




   3. Шов, размеры конструктивных элементов которого стандартами не установлены (нестандартный шов), изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу (черт. 4).




      Границы шва изображают сплошными основными линиями, а конструктивные элементы кромок в границах шва - сплошными тонкими линиями.









      Черт. 1









      Черт. 2









      Черт. 3









      Черт. 4




2. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ‌

   1. Вспомогательные знаки для обозначения сварных швов приведены в таблице.




      Вспомогательный знак	Значение вспомогательного знака	Расположение вспомогательного знака относительно полки линии- выноски, проведенной от изображения шва
      		с лицевой стороны	с оборотной стороны
      	Усиление шва снять   Наплывы и неровности шва обработать с плавным переходом к основному металлу




      Вспомогательный знак	Значение вспомогательного знака	Расположение вспомогательного знака относительно полки линии- выноски, проведенной от изображения шва
      		с лицевой стороны	с оборотной стороны
      	Шов выполнить при монтаже изделия, т. е. при установке его по монтажному чертежу на месте применения   Шов прерывистый или точечный с цепным расположением   Угол наклона линии = 60°   Шов прерывистый или точечный с шахматным расположением   Шов по замкнутой линии. Диаметр знака - 3...5 мм   Шов по незамкнутой линии.   Знак. применяют, если расположение шва ясно из чертежа



      Примечани я:




      1. За лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку.

      2. За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают сторону, с которой производят сварку основного шва.




      3. За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.




      В условном обозначении шва вспомогательные знаки выполняют сплошными тонкими линиями. Вспомогательные знаки должны быть одинаковой высоты с цифрами, входящими в обозначение шва.

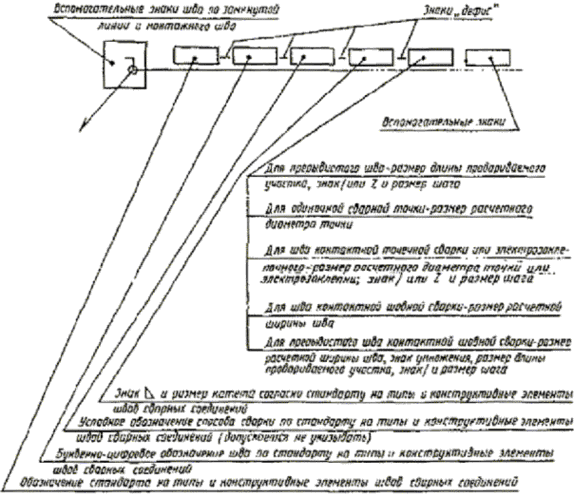

   2. Структура условного обозначения стандартного шва или одиночной сварной точки приведена на схеме (черт. 5).









      Черт. 5






      Знак выполняют сплошными тонкими линиями. Высота знака должна быть одинаковой с высотой цифр, входящих в обозначение шва.

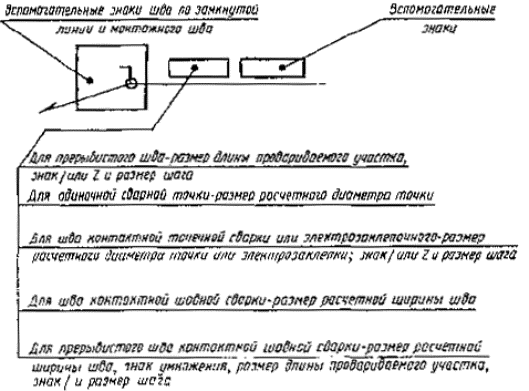

   3. Структура условного обозначения нестандартного шва или одиночной сварной точки приведена на схеме (черт. 6).









      Черт. 6




      В технических требованиях чертежа или таблицы швов указывают способ сварки, которым должен быть выполнен нестандартный шов.




   4. Условное обозначение шва наносят:




      а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны (черт. 7а);




      б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (черт. 7б).









      Черт. 7




   5. Обозначение шероховатости механически обработанной поверхности шва наносят на полке или под полкой линии-выноски после условного обозначения шва (черт. 8), или указывают в таблице швов, или приводят в технических требованиях чертежа, например: «Параметр шероховатости поверхности сварных швов...»




      Примечани е. Содержание и размеры граф таблицы швов настоящим стандартом не регламентируются.









      Черт. 8




   6. Если для шва сварного соединения установлен контрольный комплекс или категория контроля шва, то их обозначение допускается помещать под линией- выноской (черт. 9).






      Черт. 9




      В технических требованиях или таблице швов на чертеже приводят ссылку на соответствующий нормативно-технический документ.




   7. Сварочные материалы указывают на чертеже в технических требованиях или таблице швов.




      Допускается сварочные материалы не указывать.




   8. При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от изображений остальных одинаковых швов проводят линии- выноски с полками. Всем одинаковым швам присваивают один порядковый номер, который наносят:







      а);

      а) на линии-выноске, имеющей полку с нанесенным обозначением шва (черт. 10




      б) на полке линии-выноски, проведенной от изображения шва, не имеющего обозначения, с лицевой стороны (черт. 10 б);




      в) под полкой линии-выноски, проведенной от изображения шва, не имеющего обозначения, с оборотной стороны (черт. 10 в).




      Количество одинаковых швов допускается указывать на линии-выноске, имеющей полку с нанесенным обозначением (см. черт. 10 а).









      Черт. 10 Примечани е. Швы считают одинаковыми, если:

      одинаковы их типы и размеры конструктивных элементов в поперечном сечении;




      к ним предъявляют одни и те же технические требования.




   9. Примеры условных обозначений швов сварных соединений приведены в приложениях 1 и 2.

3. УПРОЩЕНИЯ ОБОЗНАЧЕНИЙ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

1. При наличии на чертеже швов, выполняемых по одному и тому же стандарту, обозначение стандарта указывают в технических требованиях чертежа (запись по типу: «Сварные швы... по...») или таблице.




2. Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковы и изображены с одной стороны (лицевой или оборотной). При этом швы, не имеющие обозначения, отмечают линиями- выносками без полок (черт. 11).









   Черт. 11




3. На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения изделия.




4. На чертеже изделия, в котором имеются одинаковые составные части, привариваемые одинаковыми швами, эти швы допускается отмечать линиями- выносками и обозначать только у одного из изображений одинаковых частей (предпочтительно у изображения, от которого приведена линия-выноска с номером позиции).




5. Допускается не отмечать на чертеже швы линиями-выносками, а приводить указания по сварке записью в технических требованиях чертежа, если эта запись однозначно определяет места сварки, способы сварки, типы швов сварных соединений и размеры их конструктивных элементов в поперечном сечении и расположение швов.




6. Одинаковые требования, предъявляемые ко всем швам или группе швов, приводят один раз - в технических требованиях или таблице швов.

ПРИЛОЖЕНИЕ 1‌

Справочное

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ СТАНДАРТНЫХ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2‌

Справочное

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НЕСТАНДАРТНОГО ШВА СВАРНОГО СОЕДИНЕНИЯ

Примечани е. В технических требованиях делают следующее указание:

«Сварка ручная дуговая».
