СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ СТ СЭВ 4409-83

ЕДИНАЯ СИСТЕМА ПРОЕКТНО-КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ СЭВ

ЧЕРТЕЖИ СТРОИТЕЛЬНЫЕ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ




Постановлением Государственного комитета ССОР по делам строительства от 12 декабря 1984 г. № 207 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4409—83 «Единая система проектно-конструкторской документации СЭВ. Чертежи строительные. Правила выполнении чертежей деревянных конструкций»

введен в действие непосредственно в качестве государственного стандарта СССР в народном хозяйстве СССР

с 01.01.86


в договорно-правовых отношениях по сотрудничеству

с 01.01.86







СОВЕТ






пр ЧЕР




де







Настоящий стандарт СЭВ устанавливает правила выполнения рабочих чертежей деревянных строительных конструкций зданий и сооружений всех видов.

  1. ОБЩИЕ ПОЛОЖЕНИЯ

      1. Чертежи деревянных конструкций необходимо выполнять с соблюдением общих требований стандартов СЭВ ЕСКД, в том числе СТ СЭВ 3335—81.

      2. В состав чертежей деревянных конструкции, как правило, включают:

    1. чертежи элементов деревянных конструкции, предназначенные для их изготовления в заводских условиях или на строительной площадке;

    2. чертежи деревянных конструкций, предназначенные для производства строительно-монтажных работ.

  2. ЧЕРТЕЖИ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

      1. Чертежи выполняют, как правило, в следующих масштабах:

        • сборочные (обзорные) чертежи — 1:10; 1:20; 1:50;

        • чертежи выносных элементов и деталей — 1:1; 1:2; 1:5; 1:10; 1:20.

      2. Правила выполнений линий на чертежах — по СТ СЭВ 1178—78. При этом выполняют сплошной прямой: толстой линией — видимые контуры на видах и разрезах;

        очень толстой линией — клееные соединения и арматуру в конструкциях.




        Утвержден Постоянной Комиссией по со

        в области стандартизации Дрезден, декабрь 1983 г.






      3. Условное графическое обозначение дерева в сечении следует изображать в соответствии с СТ СЭВ 860—78. При необходимости изображения других древесных материалов допускается пользоваться дополнительными графическими условными обозначениями.

      4. Изображения соединений и крепежных деталей следует выполнять в соответствии с СТ СЭВ 138—81 и СТ СЭВ

        1978-79. Дополнительные упрощенные и условные изображения в соединениях приведены в таблице.






        Изобра






        На шпонках



        На скобах



        На коннекторах






      5. Допускается элементы деревянных конструкций на сборочных чертежах изображать упрощенно или схематически, дополняя их выносными элементами в более крупном масштабе с необходимой степенью детализации.

      6. На чертежах элементов приводят размеры и другие необходимые данные по изготовлению и контролю.

      7. На чертежах при необходимости приводят указания по антисептированию, био- и огнезащите.

    Примеры выполнения чертежей элементов деревянных конструкций приведены в Информационном приложении 1.

  3. ЧЕРТЕЖИ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

    1. Чертежи выполняют, как правило, в следующих масштабах:

      • чертежи схем расположения элементов — 1:50; 1:100; 1:200;

        — фрагменты — 1:50; 1:100;

        — выносные элементы — 1:2; 1:5; 1:10; 1:20.

    2. На схемах расположения элементы деревянных конструкций изображают схематически — одной линией или контуром.

    3. При выполнении схем расположения элементы конструкций изображают одной линией по оси элемента, в местах монтажных соединений допускается линию прерывать. Элементы, которые не могут быть изображены одной линией (столбы и прогоны в сечении и др.), выполняют контуром или условными знаками (, I, +, ).

    4. При выполнении элементов конструкций на схемах расположения контурами все элементы изображают по их внешним граням.

    5. При изображении элементов конструкций на схемах расположения применяют следующие типы линии: для элементов, выполняемых в одну линию, — сплошную очень толстую линию;

      для элементов, выполняемых контуром или условными графическими знаками, — сплошную толстую линию.

    6. При изображении элементов конструкций на схемах расположения контуром применяют следующие типы линий:

      • на видах — тонкую сплошную линию;

      • в сечении — толстую сплошную линию.

    7. Пример выполнения схемы расположения элементов деревянной конструкции приведен в Информационном приложении 2.

    8. Пример чертежа анкеровки деревянных конструкций приведен в Информационном приложении 3.

ИНФОРМАЦИОННОЙ ПРИЛОЖЕНИЕ 1

ПРИМЕРЫ ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

Деревянная составная балка на шпонках








Черт. 1

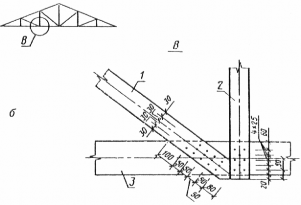

Узлы деревянных конструкций












а — клееное узловое соединение (— продольный элемент верхнего пояса,

и 3 — раскосы, — соединительный элемент с фасонкой);

б — гвоздевое узловое соединение (и — раскосы, — продольный элемент нижнего пояса)

Черт. 2

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

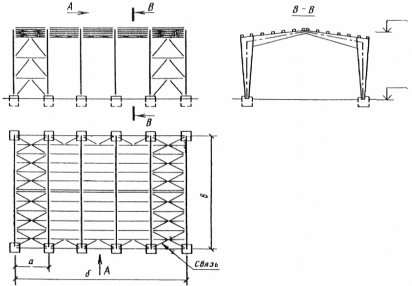

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННОЙ КОНСТРУКЦИИ











Черт. 3
