ГОСТ 22045-89. КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНОБАЛОЧНЫЕ ОПОРНЫЕ




ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНОБАЛОЧНЫЕ ОПОРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 22045-89

Е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ

ОДНОБАЛОЧНЫЕ ОПОРНЫЕ

Технические условия

Overhead travelling single-beam cranes.

Specifications

ГОСТ

22045-89





Срок действия с 01.01.91

до 01.01.98

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на мостовые электрические однобалочные опорные краны (в дальнейшем - краны), группы режима работы 3К по ГОСТ 25546 с электрической талью и электрическим механизмом передвижения, грузоподъемностью от 1 до 5 т, работающие на трехфазном токе напряжением 220, 240, 380, 400, 415 В

частотой 60 Гц и напряжением 220, 380, 400, 440 В частотой 60 Гц, изготавливаемые в климатическом исполнении У и Т, категории размещения 1, 2 и 3 по ГОСТ 15150, для работы при температуре от плюс 40 до минус 40°.

Стандарт устанавливает требования к кранам, изготавливаемым для нужд народного хозяйства и для экспорта.

Стандарт не распространяется на краны, предназначенные для работы во взрывоопасной и пожароопасной средах, в помещениях с парами кислот и щелочей, концентрации которых вызывают разрушение электрической изоляции, для транспортирования грузов, нагретых свыше 300 °С и расплавленного металла, шлака, ядовитых и взрывчатых веществ и других опасных грузов.

Требования настоящего стандарта являются обязательными, кроме п. 1.4, таблицы 114 в части показателя «Конструктивная масса, т»; пп. 2.42.52.12.32.16.

(Измененная редакция. Изм. № 1).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

    1. Краны должны изготовляться типов:

      1. - для работы в помещениях;

      2. - для работы на открытом воздухе.

      Каждый тип крана изготавливается двух исполнений: А - управление с пола;

      Б - управление из кабины.

    2. Краны следует изготовлять по нормативно-технической документации и рабочим чертежам, утвержденным в установленном порядке, в соответствии с требованиями настоящего стандарта, «Правил устройства и безопасной эксплуатации грузоподъемных кранов», утвержденными Госгортехнадзором СССР, «Правил устройства электроустановок», утвержденными Министерством энергетики и электрификации СССР.

    3. Краны, предназначенные для экспорта, должны соответствовать условиям договора, заключенного между предприятием-изготовителем и внешнеэкономической организацией, а для районов с тропическим климатом - также требованиям ГОСТ 15151.

    4. Основные параметры и размеры кранов типа 1 (исполнение А) должны соответствовать указанным на черт. 1 и и в табл. 1357; кранов типа 1 (исполнение Б) - на черт. 3 и и в табл. 2468; кранов типа 2 (исполнение А) - на черт. 5 и в табл. 91113; кранов типа 2 (исполнение Б) - на черт. 6 и в табл. 101214.

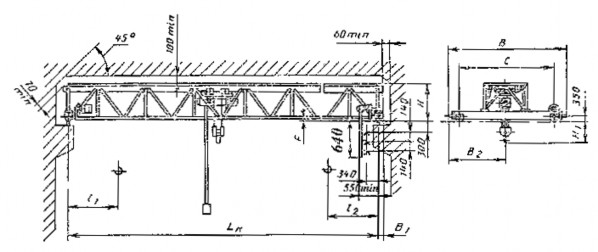

      Кран типа I исполнения А для пролетов от 4,5 до 16,5 м





      Черт. 1

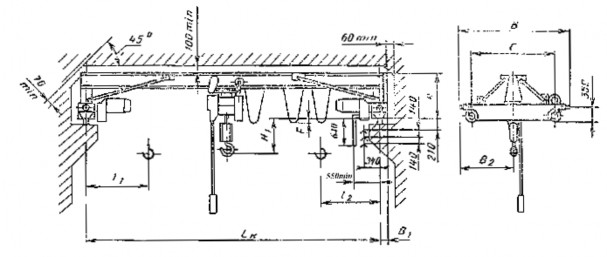

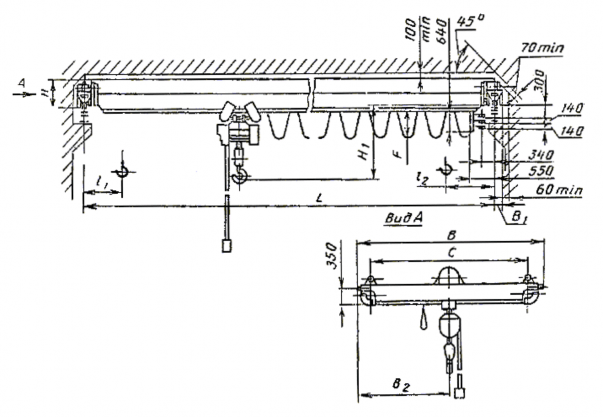

      Кран типа 1 исполнения А для пролетов от 19,5 до 28,5 м





      Черт. 2

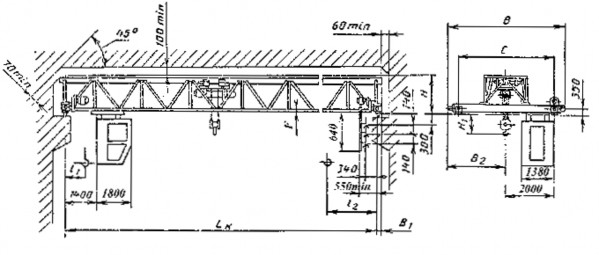

      Кран типа 1 исполнения Б для пролетов от 4,5 до 16,5 м





      Черт. 3

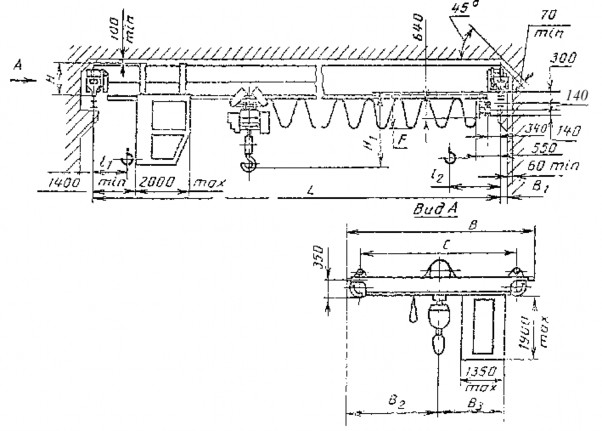

      Кран типа 1 исполнения Б для пролетов от 19,5 до 28,5 м





      Черт. 4

      Чертежи 1 – 4 (Измененная редакция. Изм. № 1).




      Краны типа 1 исполнения А грузоподъемностью 1 т




      Таблица 1







      Код ОКП




      Высота подъема, м

      Пролет крана поГОСТ534 Lk,

      м

      (пред. откл.

       5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т




      l1




      l2

      не более

      31 5711 1105

      03




      6

      4,5




      1500




      2150




      180




      1075




      970




      225




      0




      800




      950

      7,80

      1,26

      31 5711 1111

      05

      7.5

      8,50

      1,41

      31 5711 1117

      10

      10,5

      2000

      2650

      1325

      285

      9,40

      1,85

      31 5711 1123

      (13.5)

      2600

      3300

      1650

      995

      260

      -60

      10,50

      2,27







      Код ОКП




      Высота подъема, м

      Пролет крана поГОСТ534 Lk,

      м

      (пред. откл.

       5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т




      l1




      l2

      не более

      01



      31 5711 1129

      06

      16,5

      11,60

      2,68

      31 5711 1135

      08

      19,5




      4000




      4650




      230




      2325




      1580




      -




      210




      550

      18,58

      4,03

      31 5711 1141

      10

      22,5

      19,58

      4,26

      31 5711 1205

      00




      12

      4,5




      1500




      2150




      180




      1075




      970




      225




      0




      900




      1075

      7,85

      1,29

      31 5711 1211

      02

      7,5

      8,55

      1,44

      31 5711 1217

      07

      10,5

      2000

      2650

      1325

      285

      9,45

      1,88

      31 5711 1223

      09

      (13,5)




      2600




      3300




      1650




      995




      260




      -60

      10,55

      2,30

      31 5711 1229

      16,5

      11,65

      2,71

      31 5711 1235

      05

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      675

      18,63

      4,05

      31 5711 1241

      07

      22,5

      19,63

      4,28

      31 5711 1305

      08




      18

      4,5




      1500




      2150




      180




      1079




      970




      225




      0




      1000




      1175

      7,90

      1,32

      31 5711 1311

      10

      7,5

      8,60

      1,47

      31 5711 1317

      04

      10,5

      2000

      2650

      1325

      285

      9,50

      1,91

      31 5711 1323

      06

      (13,5)




      2600




      3300




      1650




      995




      260




      -60

      10,60

      2,33

      31 5711 1329

      00

      16,5

      11,70

      2,74

      31 5711 1335

      02

      (19.5)




      4000




      4650




      230




      2325




      1580






      210




      775

      18,68

      4,07

      31 5711 1341

      04

      22,5

      19,68

      4,30




      Краны типа 1 исполнения Б грузоподъемностью 1 т

      Размеры в мм

      Таблица 2







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл.

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т




      l1




      l2

      не более

      31 5711 2105

      10




      6

      4,5




      2600




      3300




      180




      1650




      970




      225




      0




      800




      950

      15,20

      2,21

      31 5711 2111

      7,5

      16,10

      2,36







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл.

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т




      l1




      l2

      не более

      01



      31 5711 2117

      10,5

      285

      16,90

      2,78

      31 5711 2123

      08

      (13,5)




      995




      200




      -60

      19,40

      3,30

      31 5711 2129

      02

      16,5

      20,00

      3,55

      31 5711 2135

      04

      (19,5)




      4030




      4650




      230




      2350




      1580




      -




      210




      550

      22,00

      4,41

      31 5711 2141

      06

      22,5

      23,60

      4,66

      31 5711 2205

      07




      12

      4,5




      2600




      3300




      180




      1650




      970




      225




      0




      900




      1750

      15,25

      2,24

      31 5711 2211

      09

      7,5

      16,15

      2,39

      31 5711 2217

      03

      10,5

      285

      16,95

      2,81

      31 5711 2223

      05

      (13,5)




      995




      260




      -60

      19,45

      3,33

      31 5711 2229

      10

      16,5

      20,05

      3,58

      31 5711 2235

      01

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      675

      22,15

      4,43

      31 5711 2241

      03

      22,5

      23,65

      4,68

      31 5711 2305

      04




      18

      4,5




      2600




      3300




      180




      1650




      970




      225




      0




      1000




      1175

      15,10

      2,27

      31 5711 2311

      06

      7,5

      16,20

      2,42

      31 5711 2317

      00

      10,5

      285

      17,00

      2,84

      31 5711 2323

      02

      (13,5)




      995




      260




      -60

      19,50

      3,31

      31 5711 2329

      07

      16,5

      20,10

      3,61

      31 5711 2335

      09

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      775

      22,20

      4,45

      31 5711 2341

      00

      22,5

      23,70

      4,70

      (Измененная редакция. Изм. № 1).




      Краны типа 1 исполнения А грузоподъемностью 2 т

      Размеры в мм




      Таблица 3




      Код ОКП

      Высота подъема,

      Пролет крана

      С

      В

      В1

      В2

      Н

      Н1

      F

      Положение крана

      Нагрузка на

      Конструктивная масса,






      м

      по ГОСТ 534-85

      Lk, м (пред. откл

      5 мм)






      l1




      l2

      колесо при работе крана, кН

      т

      не более

      31 5712 1105

      09




      6

      4,5




      1500




      2150




      180




      1075




      970

      400




      0




      800




      975

      12,40

      1,35

      31 5712 1111

      00

      7,5

      460

      13,80

      1,57

      31 5712 1117

      05

      10,5

      2000

      2650

      1325

      520

      14,70

      2,03

      31 5712 1125

      07

      (13,5)




      2600




      3300




      1650




      995




      435




      -60

      16,40

      2,63

      31 5712 1129

      01

      16,5

      17,80

      2,88

      31 5712 1135

      03

      (19,5)




      4000




      4650




      200




      2325




      1580




      -




      210

      23,13

      4,14

      31 5712 1141

      05

      22,5

      24,63

      4,34

      31 5712 1205

      06




      12

      4,5




      1500




      2150




      180




      1075




      970

      400




      0




      925




      1100

      12,50

      1,38

      31 5713 1211

      08

      7,5

      460

      13,90

      1,60

      31 5712 1217

      02

      10,5

      2000

      2650

      1325

      520

      14,80

      2,06

      31 5712 1223

      04

      (13,5)




      2600




      3300




      1650




      995




      435




      -60

      16,50

      2,66

      31 5712 1229

      09

      16,5

      925

      1100

      17,90

      2,91

      31 5712 1235

      00

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      900




      1075

      23,23

      4,17

      31 5712 1241

      02

      22,5

      24,74

      4,37

      31 5712 1305

      03




      18

      4,5




      1500




      2150




      180




      1075




      970

      400




      0




      1040




      1200

      12,60

      1,41

      31 5712 1311

      05

      7,5

      460

      14,00

      1,63

      31 5712 1317

      10

      10,5

      2000

      2650

      1325

      520

      14,90

      2,09

      31 5712 1323

      01

      (13,5)




      2600




      3300




      1650




      995




      435




      -60

      16,60

      2,69

      31 5712 1329

      06

      16,5

      18,00

      2,94

      31 5712 1335

      08

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      1100




      1150

      23,32

      4,20

      31 5712 1341

      10

      22,5

      24,83

      4,40




      Краны типа 1 исполнения Б грузоподъемностью 2 т

      Размеры в мм

      Таблица 4







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред.




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2






      откл 5 мм)



      не более

      31 5712 2105

      05




      6

      4,5




      2600




      3300




      180




      1650




      1100

      400




      0




      800




      975

      20,00

      2,37

      31 5712 2111

      07

      7,5

      463

      21,50

      2,60

      31 5712 2117

      01

      10,5

      520

      22,20

      2,96

      31 5712 2123

      03

      (13,5)




      435




      -60

      24,40

      3,50

      31 5712 2129

      08

      16,5

      26,20

      3,89

      31 5712 2135

      01

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210

      28,17

      4,49

      31 5712 2141

      01

      22,5

      29,16

      4,74

      31 5712 2205

      02




      12

      4,5




      2600




      3300




      180




      1650




      1100

      400




      0




      925




      1100

      20,10

      2,40

      31 5712 2211

      04

      7,5

      463

      21,60

      2,63

      31 5712 2217

      09

      10,5

      520

      22,30

      2,99

      31 5712 2223

      00

      (13,5)




      435




      -60

      24,50

      3,53

      31 5712 2229

      05

      16,5

      26,30

      3,92

      31 5712 2235

      07

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210

      28,27

      4,52

      31 5712 2241

      09

      22,5

      29,26

      4,77

      31 5712 2305

      10




      18

      4,5




      2600




      3300




      180




      1650




      1100

      400




      0




      1010




      1200

      20,20

      2,43

      31 5712 2311

      01

      7,5

      463

      21,77

      2,66

      31 5712 2317

      06

      10,5

      520

      22,40

      3,02

      31 5712 2323

      08

      (13,5)




      435




      -60

      24,60

      3,56

      31 5712 2329

      02

      16,5

      26,40

      3,95

      31 5712 2335

      04

      (19,5)




      4000




      4650




      230




      2325




      1580




      -




      210




      1100




      1150

      28,37

      4,55

      31 5712 234l

      06

      22,5

      29,36

      4,90

      (Измененная редакция. Изм. № 1).




      Краны типа 1 исполнения А грузоподъемностью 3,2 т

      Размеры в мм




      Таблица 5










      Таблица 6

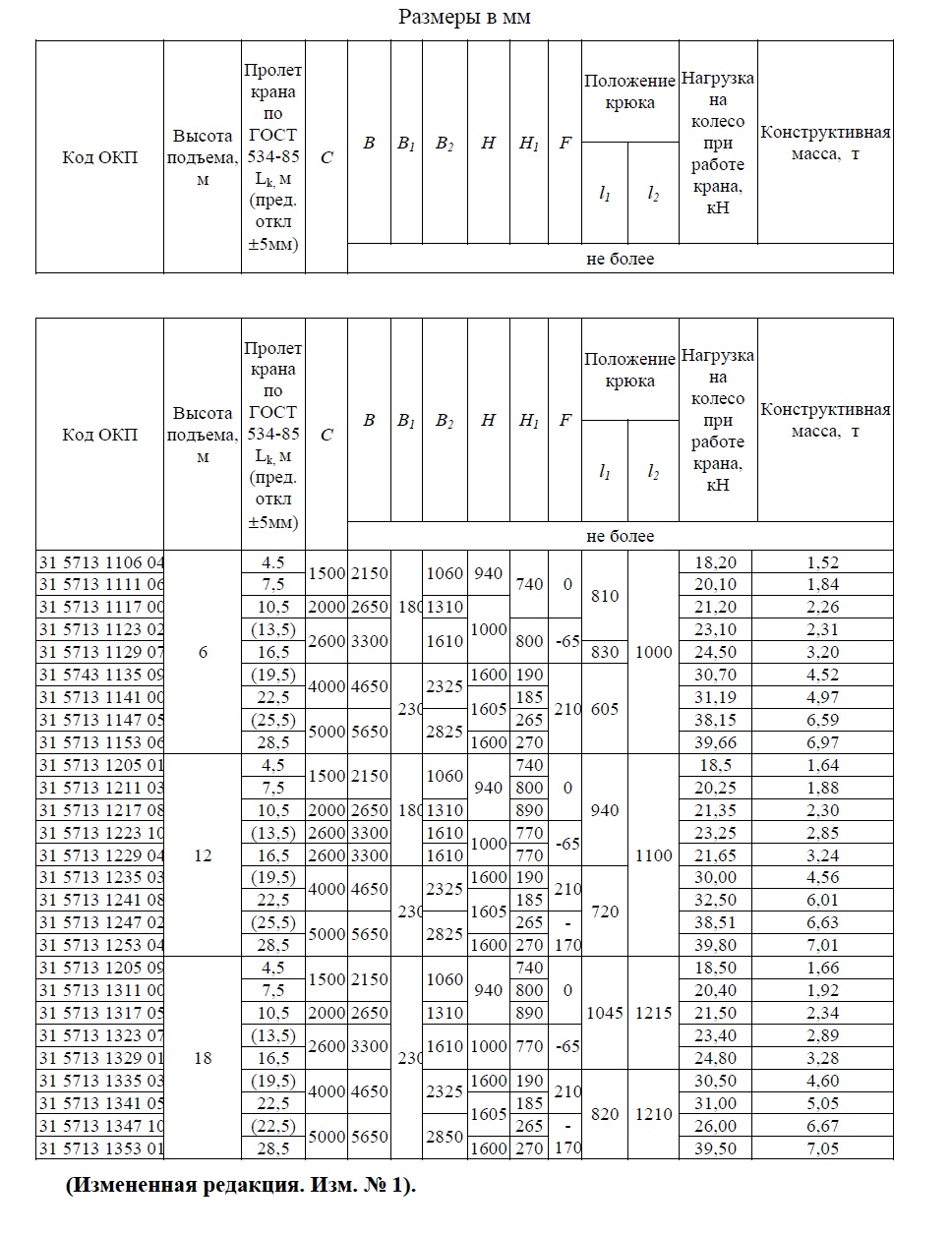

      Краны типа 1 исполнения Б грузоподъемностью 3,2 т
















      Таблица 7

      Краны типа 1 исполнения А грузоподъемностью 5 т

      Размеры в мм







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2

      не более

      31 5714 1105

      10




      6

      4,5




      1500




      2150




      180




      1075




      970

      1010




      0




      1075




      1180

      25,20

      1,87

      31 5714 1111

      01

      7,5




      1100

      28,50

      2,11

      31 5714 1117

      06

      10,5

      2000

      2650

      1325

      30,80

      2,70

      31 5714 1123

      08

      (13,5)




      2600




      3300




      1650




      960

      - 130

      32,60

      3,26

      31 5714 1129

      02

      16,5

      - 150

      33,90

      3,60

      31 5714 1135

      04

      (19,5)




      4000




      4650




      230




      2325




      1650




      540




      210




      850




      1170

      42,34

      5,58

      31 5714 1141

      06

      22,5

      45,33

      6,10

      31 5714 1147

      00

      25,5

      5000

      5650

      2825

      560

      - 170

      48,22

      7,70







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2

      не более

      31 5714 1153

      02

      28,5



      51,20

      8,35

      31 5714 1205

      07




      12

      4,5




      1500




      2150




      180




      1075




      970

      1010




      0




      1175




      1270

      25,40

      1,93

      31 5714 1211

      09

      7,5




      1100

      28,70

      2,16

      31 5714 1217

      03

      10,5

      2000

      2650

      1325

      31,00

      2,75

      31 5714 1223

      05

      (13,5)




      2600




      3300




      1650




      960

      - 130

      32,80

      3,31

      31 5714 1229

      10

      16,5

      - 150

      34,10

      3,65

      31 5714 1235

      01

      (19,5)




      4000




      4650




      230




      2325




      1650




      540




      210




      950




      1270

      42,34

      5,63

      31 5714 1241

      05

      22,5

      45,33

      6,15

      31 5714 1247

      08

      (25,5)




      5000




      5650




      2825




      560




      - 170

      48,22

      7,75

      31 5714 1253

      10

      28,5

      51,20

      8,40

      31 5714 1305

      04




      18

      4,5




      1500




      2150




      180




      1075




      970

      1010




      0




      1275




      1370

      25,60

      1,93

      31 5714 1311

      06

      7,5




      1100

      28,90

      2,21

      31 5714 1317

      00

      10,5

      2000

      2650

      1325

      31,20

      2,80

      31 5714 1323

      02

      (13,5)




      2600




      3300




      1650




      960

      - 130

      33,00

      3,36

      31 5714 1329

      07

      16,5

      - 150

      34,30

      3,70

      31 5714 1335

      09

      (19,5)




      4000




      4650




      230




      2325




      1650




      540




      210




      1050

      42,00

      5,68

      31 5714 1341

      00

      22,5

      45,00

      6,20

      31 5714 1347

      05

      (25,5)




      5000




      5650




      2825




      560




      - 170

      48,00

      7,80

      31 5714 1353

      07

      28,5

      51,00

      8,45




      Краны типа 1 исполнения Б грузоподъемностью 5 т

      Размеры в мм

      Таблица 8







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2

      не более







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2

      не более

      31 5714 2105

      06




      6

      4,5




      260




      3300




      180




      1650




      1100

      1010




      0




      1075




      1183

      32,70

      2,87

      31 5714 2111

      03

      7,5




      1100

      36,40

      3,24

      31 5714 2117

      02

      10,5

      38,30

      3,72

      31 5714 2123

      04

      (13,5)

      - 130

      40,90

      4,08

      31 5714 2129

      09

      16,5

      - 150

      42,50

      4,36

      31 5714 2135

      00

      (19,5)




      400




      4650




      230




      2325




      1650




      540




      210




      850




      0




      1170

      51,44

      5,96

      31 5714 2141

      02

      22,5

      52,39

      6,47

      31 5714 2147

      07

      (25,5)




      500




      5650




      2825




      560




      -17

      56,29

      8,08

      31 5714 2153

      09

      28,5

      57,27

      8,73

      31 5714 2206

      03




      12

      4,5




      260




      3300




      180




      1650




      1100

      1010




      0




      1175




      1270

      32,90

      2,92

      31 5714 2211

      05

      7,5




      1100

      36,60

      3,29

      31 5714 2217

      10

      10,5

      38,50

      3,77

      31 5714 2223

      01

      (13,5)

      - 130

      41,10

      4,13

      31 5714 2229

      06

      16,5

      - 150

      42,70

      4,41

      31 5714 2235

      08

      (19,5)




      400




      4650




      230




      2325




      1650




      540




      210




      950




      0

      51,64

      6,01

      31 5714 2241

      10

      22,5

      52,59

      6,52

      31 5714 2247

      04

      (25,5)




      500




      5650




      2825




      560




      -17

      56,49

      8,13

      31 5714 2253

      06

      28,5

      57,47

      8,78

      31 5714 2205

      00




      18

      4,5




      260




      3300




      180




      1650




      1100

      1010




      0




      1275




      1370

      33,10

      2,95

      31 5714 2311

      02

      7,5




      1100

      36,80

      3,34

      31 5714 2317

      07

      10,5

      39,10

      3,82

      31 5714 2323

      09

      (13,5)

      - 130

      41,30

      4,18

      31 5714 2329

      03

      16,5

      - 150

      42,90

      4,45

      31 5714 2335

      05

      (19,5)




      400




      4650




      230




      2325




      1650




      540




      210




      1050




      0

      51,00

      6,06

      31 5714 2341

      07

      22,5

      52,00

      6,57

      31 5714 2347

      04

      (25,5)




      500




      5650




      2825




      560




      -17

      56,00

      8,28

      31 5714 2353

      28,5

      57,00

      8,83







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      В1




      В2




      Н




      Н1




      F

      Положение крюка

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса,

      т




      l1




      l2

      не более

      03



      (Измененная редакция. Изм. № 1).

      Кран типа 2 исполнения А для пролетов от 13,5 до 28,5 м





      Черт. 5

      Кран типа 2 исполнения Б для пролетов от 13,5 до 28,5 м





      Черт. 6




      Краны типа 2 исполнения А грузоподъемностью 2 т

      Размеры в мм




      Таблица 9







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      Н1




      Н2




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5712 1723

      00




      6

      (13,5)




      2600




      3274




      180




      1637




      836




      990




      1200




      700




      830

      18,5

      3,13

      31 5712 1729

      05

      16,5

      19,6

      3,58

      31 5712 1735

      07

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      21,1

      4,34

      31 5712 1741

      09

      22,5

      23,9

      5,58

      31 5712 1823

      08




      12

      (13,5)




      2600




      3274




      180




      1637




      836




      990




      825




      1000

      18,6

      3,16

      31 5712 1829

      02

      16,5

      19,7

      3,61

      31 5712 1835

      04

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      21,2

      4,37

      31 5712 1841

      06

      22,5

      24,0

      5,61

      31 5712 1923

      05

      18

      (13,5)

      2600

      3274

      180

      1637

      836

      990

      940

      1070

      18,7

      3,19







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      Н1




      Н2




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5712 1929

      10

      16,5



      19,8

      3,64

      31 5712 1935

      01

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      21,3

      4,40

      31 5712 1941

      03

      22,5

      24,1

      5,64




      Краны типа 2 исполнения Б грузоподъемностью 2 т



      Размеры в мм

      Таблица 10







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      Н1




      Н2




      F




      l1




      l2

      Нагрузка на колесо при работе крана, кН




      Конструктивная масса, т




      не более

      31 5712 2723

      07




      6

      (13,5)




      2600




      3274




      180




      1637




      1850




      836




      990




      1200




      700




      830

      23,5

      3,88

      31 5712 2729

      01

      16,5

      24,8

      4,23

      31 5712 2735

      03

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      25,5

      4,99

      31 5712 2741

      05

      22,5

      28,4

      6,23

      31 5712 2823

      04




      12

      (13,5)




      2600




      3274




      180




      1637




      836




      990




      825




      1000

      23,6

      3,91

      31 5712 2829

      09

      16,5

      24 9

      4,26

      31 5712 2835

      00

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      25,6

      5,02

      31 5712 2841

      02

      22,5

      28,5

      6,26

      31 5712 2923

      01




      18

      (13,5)




      2600




      3274




      180




      1637




      836




      990




      940




      1070

      23,7

      3,94

      31 5712 2929

      06

      16,5

      25,0

      4,29

      31 5712 2935

      08

      (19,5)




      4000




      4694




      230




      2347




      839




      992

      25,7

      5,05

      31 5712 2941

      10

      22,5

      28,6

      6,29




      Краны типа 2 исполнения А грузоподъемностью 3,2 т

      Размеры в мм

      Таблица 11







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      Н1




      Н2




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5713 1723 06




      6

      (13,5)

      2600

      3274

      180

      1637

      836

      1275




      1200




      750




      870

      19,4

      3,39

      31 5713 1729 00

      16,5

      26,0

      3,75

      31 5713 1735 02

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      29,5

      5,19

      31 5713 1741 04

      22,5

      891

      1349

      31,1

      6,20

      31 5713 1747 09

      (25,5)

      5000

      5694

      2847

      897

      1543

      34,5

      7,40

      31 5713 1753 00

      28,5

      1540

      36,2

      7,98

      31 5713 1823 03




      12

      (13,5)

      2600

      3274

      180

      1637

      836

      1275




      850




      980

      19,55

      3,43

      31 5713 1829 08

      16,5

      26,15

      3,79

      31 5713 1835 10

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      29,65

      5,23

      31 5713 1841 01

      22,5

      891

      1349

      31,25

      6,24

      31 5713 1847 06

      (25,5)

      5000

      5694

      2847

      897

      1543

      34,65

      7,44

      31 5713 1853 08

      28,5

      1540

      36,35

      8,02

      31 5713 1923 00




      18

      (13,5)

      2600

      3274

      180

      1637

      836

      1275




      960




      1085

      19,7

      3,47

      31 5713 1929 05

      16,5

      26,3

      3,83

      31 5713 1935 07

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      29,8

      5,27

      31 5713 1941 09

      22,5

      891

      1349

      31,4

      6,28

      31 5713 1947 03

      (25,5)

      5000

      5694

      2847

      897

      1543

      34,8

      7,48

      31 5713 1723 05

      28,5

      1540

      36,5

      8,06




      Краны типа 2 исполнения Б грузоподъемностью 3,2 т

      Размеры в мм

      Таблица 12







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      В3




      Н




      Н1




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5713

      2723 02




      6

      (13,5)

      2600

      3274

      180

      1637




      1850

      836

      1275




      1200




      750




      870

      24,4

      4,05

      31 5713

      2729 07

      16,5

      31,2

      4,40

      31 5713

      2735 09

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      34,0

      5,81

      31 5713

      2741 00

      22,5

      891

      1349

      35,6

      6,85

      31 5713

      2747 05

      (25,5)

      5000

      5694

      2847

      897

      1543

      38,7

      8,05

      31 5713

      2753 07

      28,5

      1540

      40,5

      8,63

      31 5713

      2823 10




      12

      (13,5)

      2600

      3274

      180

      1637

      836

      1275




      850




      980

      24,55

      4,09

      31 5713

      2829 04

      16,5

      31,35

      4,44

      31 5713

      2835 06

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      34,15

      5,88

      31 5713

      2841 08

      22,5

      891

      1349

      35,75

      6,89







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      В3




      Н




      Н1




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5713

      2847 02

      (25,5)

      5000

      5694



      2847



      897

      1543



      38,85

      8,09

      31 5713

      2853 04

      28,5

      1540

      40,65

      8,67

      31 5713

      2923 07

      (13,5)

      2600

      3274

      180

      1637

      836

      1275




      960




      1085

      24,7

      4,13

      31 5713

      2929 01




      18

      16,5

      31,5

      4,48

      31 5713

      2935 03

      (19,5)

      4000

      4694




      230

      2347

      839

      1272

      34,3

      5,92

      31 5713

      2941 05

      22,5

      891

      1349

      35,9

      6,93

      31 5713

      2947 10

      (25,5)

      5000

      5694

      2847

      897

      1543

      39,0

      8,13

      31 5713

      2953 01

      28,5

      1540

      40,8

      8,71




      Краны типа 2 исполнения А грузоподъемностью 5,0 т

      Размеры в мм

      Таблица 13







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      Н




      Н1




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      Не более

      31 5714 1723 0




      6

      (13,5)

      2650

      3274

      180

      1637

      836

      1485




      1200




      915




      1115

      34,6

      4,08

      31 5714 1729 0

      16,5

      888

      1562

      37,4

      5,07

      31 5714 1735 0

      (19,5)

      4000

      4694




      230

      2347

      891

      1599

      39,7

      6,05

      31 5714 1741 1

      22,5

      1759

      41,4

      6,63

      31 5714 1747 0

      (25,5)

      5000

      5694

      2847

      897

      1853

      43,8

      7,56

      31 5714 1753 0

      28,5

      45,6

      8,13

      31 5714 1823 0




      12

      (13,5)

      2600

      3724

      180

      1637

      836

      1485




      1015




      1215

      34,8

      4,13

      31 5714 1829 0

      16,5

      888

      1562

      37,6

      5,12

      31 5714 1835 0

      (19,5)

      4000

      4694




      230

      2347

      891

      1599

      39,9

      6,10

      31 5714 1841 0

      22,5

      1759

      41,6

      6,68

      31 5714 1847 0

      (25,5)

      5000

      5694

      2847

      897

      1853

      44,0

      7,61

      31 5714 1853 0

      28,5

      45,8

      8,18

      31 5714 1923 0




      18

      (13,5)

      2600

      3274

      180

      1637

      836

      1485




      1115




      1315

      35,0

      4,18

      31 5714 1929 0

      16,5

      888

      1563

      37,8

      5,17

      31 5714 1935 0

      (19,5)

      4000

      4694




      230

      2347

      891

      1599

      40,1

      6,15

      31 5711 1941 0

      22,5

      1759

      41,8

      6,73

      31 5714 1947 0

      (25,5)

      5000

      5694

      2847

      897

      1853

      44,2

      7,66

      31 5714 1953 0

      28,5

      46,0

      8,23




      Краны типа 2 исполнения Б грузоподъемностью 5,0 т

      Таблица 14

      Размеры в мм







      Код ОКП




      Высота подъема, м

      Пролет крана по ГОСТ 534-85

      Lk, м (пред. откл

      5мм)




      С




      В




      B1




      В2




      В3




      Н




      Н1




      F




      l1




      l2

      Нагрузка на

      колесо при работе крана, кН




      Конструктивная масса, т

      не более

      31 5714

      2723 08




      6

      (13,5)




      2600




      3274




      180




      1637




      1850

      836

      1485




      1200




      915




      1115

      39,6

      4,73

      31 5714

      2729 02

      16,5

      888

      1562

      42,6

      5,72

      31 5714

      2735 04

      (19,5)




      4000




      4694




      230




      2317




      891

      1599

      44,1

      6,70

      31 5714

      2741 06

      22,5

      1759

      45,9

      7,28

      31 5714

      2747 00

      (25,5)




      5000




      5694




      2847




      897




      1853

      48,0

      8,21

      31 5714

      2753 02

      28,5

      49,9

      8,78

      31 5714

      2823 05




      12

      (13,5)




      2600




      3274




      180




      1637

      836

      1485




      1015




      1215

      39,8

      4,78

      31 5714

      2829 10

      16,5

      888

      1562

      42,8

      5,77

      31 5714

      2835 01

      (19,5)




      4000




      4694




      230




      2347




      891

      1599

      44,3

      6,75

      31 5714

      2841 03

      22,5

      1759

      46,1

      7,33

      31 5714

      2847 08

      (25,5)




      5000




      5694




      2847




      897




      1853

      48,2

      8,26

      31 5714

      2853 10

      28,5

      50,1

      8,83

      31 5714

      2923 02




      18

      (13,5)




      2600




      3274




      180




      1637

      836

      1485




      1115




      1315

      40,0

      4,83

      31 5714

      2929 07

      16,5

      888

      1562

      43,0

      5,82

      31 5714

      2935 09

      (19,5)




      4000




      4694




      230




      2347




      891

      1599

      44,5

      6,80

      31 5714

      2941 00

      22,5

      1759

      46,3

      7,38

      31 5714

      2947 05

      (25,5)




      5000




      5694




      2847




      897




      1853

      48,4

      8,31

      31 5714

      2953 07

      28,5

      50,3

      8,88

      Примечания:

      1. Черт. 1-6 не определяют конструкцию крана.

      2. Размеры, заключенные в скобки, применять не рекомендуется.

      3. Для кранов типа 1 пролетом до 16,5 м указано максимальное значение размера Н и минимальное значение размера Н1 с учетом размеров промежуточных элементов (проставок), устанавливаемых по требованию заказчика.

        Размеры Н и Н1 для кранов типа 1 пролетом до 16,5 м без промежуточных элементов (проставок) указаны в справочном приложении.

      4. В табл. 1-14 приведены данные для кранов, оснащенных электрическими талями по ГОСТ 22584.

      (Измененная редакция. Изм. № 1).

      П р и м е р у с л о в н о г о о б о з н а ч е н и я мостового опорного крана типа 1 исполнения А, грузоподъемностью 2 т, пролетом 10,5 м, высотой подъема 6 м, напряжением трехфазного тока 220 В:

      Кран мостовой однобалочный 1-А-2-10,5-6-220 ГОСТ 22045-89

      То же, крана типа 1 исполнения A, грузоподъемностью 2 т, пролетом 10,5 м - высотой подъема 6 мнапряжением трехфазного тока 220 В с проставками:

      Кран мостовой однобалочный 1-А-2-10,5-6-220 (П) ГОСТ 22045-89

      То же, крана типа 2 исполнения Б, грузоподъемностью 5 т, пролетом 25,5 м, высотой подъема 12 м, напряжением трехфазного тока 380 В:

      Кран мостовой однобалочный 2-Б-5-25,5-12-380 ГОСТ 22045-89

      (Измененная редакция. Изм. № 1).

    5. По заказу потребителя допускается:

      изготовление кранов любых пролетов, но на базе кранов ближайших больших пролетов из числа указанных в настоящем стандарте;

      изготовление кранов, оснащенных электроталями с высотами подъема до 36 м включительно, при этом масса крана увеличивается в соответствии с увеличением массы тали, размеры l1 и l2 при высоте подъема 24 м увеличиваются на 120 мм, при высоте подъема 30 м - на 240 мм, при высоте подъема 36 м - на 360 мм по отношению к размерам l1 и l2 указанным в табл. 1-14 для кранов с высотой подъема 18 м;

      изготовление кранов, оснащенных двухскоростными механизмами передвижения и подъема. При этом конструктивная масса в зависимости от оснащения крана может увеличиваться на величину разниц масс комплектующих изделий. При изготовлении кранов с токоподводом к тали на жесткой направляющей масса крана может быть увеличена до 5% по сравнению с табличным значением.

      (Измененная редакция. Изм. № 1).

    6. Для кранового пути следует применять железнодорожные рельсы узкой колеи Р24 ГОСТ 6368 или квадрат 50 ГОСТ 2591.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    1. Краны типа 1 исполнения Б должны оснащаться открытыми кабинами, краны типа 2 исполнения Б - закрытыми кабинами с электрическими отопительными приборами.

    2. Краны должны оснащаться электрическими талями со скоростью подъема до 0,2 м/с и скоростью передвижения до 0,5 м/с (пред. откл. для скорости 0,2 м/с плюс 5%; для скорости 0,5 м/с плюс 6%).

    3. Скорость передвижения кранов - от 0,32 до 0,8 м/с (пред. откл. для скорости 0,32 м/с минус 15%; для скорости 6,8 -м/с плюс 4%).

    4. Удельный расход электроэнергии должен быть не более 16 Втч/ (тцикл).

    5. Наибольшие значения установленной мощности электродвигателей приведены в табл. 15.

      Таблица 15







      Грузоподъемность, т

      Установленная мощность, кВт. для пролетов, м, не более



      4,5-10,5

      13,5-28,5

      1

      5,0

      7,0

      2

      6,5

      10,5

      3,5

      3,2

      8,5

      5,0

      5

      11,5

    6. Требования к конструкции

      1. В кранах типа 2 электрическая таль, привод механизма передвижения крана и

        электрооборудование должны быть защищены от непосредственного воздействия осадков.

      2. Конструкция крана должна обеспечивать совмещение рабочих движений в любых сочетаниях, допускаемых условиями эксплуатации.

      3. По требованию потребителя краны должны быть оснащены дистанционным радиоуправлением.

      4. По требованию потребителя краны должны быть оборудованы приводами, обеспечивающими плавный пуск и остановку всех механизмов, а также регулируемые и (или) установочные скорости.

      5. Механизмы и металлоконструкции кранов должны состоять из транспортабельных узлов, обеспечивающих их сборку на месте монтажа. Механизмы и узлы крана должны иметь проушины, скобы или места для безопасной строповки.

      6. На кранах типа 2 полые элементы (за исключением элементов с герметическими замкнутыми полостями) должны иметь отверстия для стока жидкости диаметром от 10 до 20 мм.

      7. Токоподвод к кранам должен осуществляться троллейными токоприемниками или гибким кабелем, токоподвод к тали - гибким кабелем на гибкой или жесткой направляющей.

    1. Требования к материалам

      1. Несущие элементы металлоконструкций кранов должны быть изготовлены из сталей с механическими свойствами (в том числе и ударной вязкостью), химическим составом, свариваемостью, обеспечивающими работоспособность кранов в диапазонах температур от плюс 40 до минус 40°С или от плюс 40 до минус 20°С.

      2. Материалы для изготовления кранов в тропическом исполнении должны соответствовать требованиям ГОСТ 15151.

      3. Качество металлов, применяемых для изготовления крановых металлоконструкций, должно быть подтверждено сертификатом.

    1. Требования к деталям и сборочным единицам

      1. Допускаемое количество стыков пролетных балок ездовых двутавров и поясных уголков металлоконструкции кранов пролетом от 10,5 до 16,5 м - не более одного, кранов пролетом от 22,5 до 28,5 м - не более двух.

        Стыки ездового двутавра и поясных уголков должны быть расположены не ближе

        300 мм от узлов решетки металлоконструкций и не должны находиться в одной плоскости.

        При стыковке несущих двутавров допускается превышение горизонтальной и вертикальной плоскостей полок двутавров не более 2 мм.

        Образующиеся при этом уступы должны быть сняты с уклоном 1:50.

      2. Места посадки подшипников качения должны выполняться по ГОСТ 3325.

      3. Отклонения от номинальных размеров и взаимного расположения ходовых колес не должны превышать значений, указанных в табл. 16.

        Таблица 16




        Наименование элементов крана

        Наименование и значения отклонения

        Колеса кранов





        Отклонение от вертикальной плоскости - наклон ( D )





        D =0,005




        Наименование элементов крана

        Наименование и значения отклонения







        Концевые балки крана

        Отклонение от теоретической линии, проходящей через середины колес

        K  '1 ''1  '''2

        D1 D2

        K=0,006





        Решетки крана и пояса

        Отклонение от прямолинейности

        <0.0015a

        max=15







      4. Разность диагоналей между центрами ходовых колес в плане не более 5 мм.

      5. Кривизна заготовок двутавров швеллеров и уголков не должна превышать 2 мм на 1000 мм.

Кривизна пролетной балки крана после правки не должна превышать L/2000 мм, где L - полная длина балки в мм.

На рабочей поверхности нижней полки двутавра пролетной балки допускаются забоины и вмятины глубиной не более 1 мм.

    1. Требования к сварным соединениям

      1. Сварные соединения металлоконструкции кранов должны быть выполнены в соответствии с требованиями "Правил устройства и безопасной эксплуатации грузоподъемных кранов" утвержденными Госгортехнадзором СССР, и нормативно- технической документации на сварку.

(Измененная редакция. Изм. № 1).

    1. Требования к покрытиям

      1. Подготовка металлических поверхностей к окраске - в соответствии с ГОСТ 9.032

      2. Внешний вид поверхности покрытия должен соответствовать VI классу по ГОСТ 9.032.

      3. Покрытия для эксплуатации в районах с умеренным климатом - по ГОСТ 9.401-91, для эксплуатации в районах с тропическим климатом - по ГОСТ 9.401.

        (Измененная редакция. Изм. № 2).

      4. Требования по технологии подготовки поверхности металлоконструкций к окраске и к качеству исполнения покрытий для кранов, изготовляемых на экспорт, - в

        соответствии с условиями договора, заключенного между предприятием-изготовителем и внешнеэкономической организацией или, если в договоре не указано, по V классу ГОСТ 9.032.

        Цвета окраски должны быть в соответствии с требованиями ГОСТ 12.4.026-76, а для кранов, изготавливаемых на экспорт, - в соответствии с условиями договора между предприятием и внешнеэкономической организацией.

        (Измененная редакция. Изм. № 1).

      5. Крепежные детали кранов типа 2 должны быть подвергнуты кадмированию по ГОСТ 9.306-85 или цинкованию.

        (Измененная редакция. Изм. № 1).

      6. Допускается по согласованию с заказчиком изготовлять краны с загрунтованными металлоконструкциями.

    1. Требования к электрооборудованию

      1. На кране должны быть подготовлены места для установки шкафа или отдельных электроаппаратов и крепления кабеля или отдельных электроаппаратов и крепления кабеля.

      2. Электрическая аппаратура со степенью защиты ниже IP 20 по ГОСТ 14254 должна устанавливаться в шкафу.

        Допускается устанавливать электроаппаратуру со степенью защиты не ниже IР 20 ГОСТ 14254 без шкафа для кранов, предназначенных для работы в помещениях и со степенью защиты не ниже IP 44 ГОСТ 14254 для кранов, предназначенных для работы на открытом воздухе.

      3. Внутренний электромонтаж кабины и шкафа производит предприятие- изготовитель.

        Окончательный монтаж электрооборудования на кране производится у потребителя.

      4. По заказу потребителя крапы могут изготовляться со степенью защиты электрооборудования не ниже IP 44 по ГОСТ 14254.

      5. Краны исполнения А могут изготавливаться со следующими расположениями пульта и идущего от него кабеля:

пульт через кабель непосредственно соединен с талью;

пульт через кабель непосредственно соединен с кареткой и может перемещаться независимо от тали, при этом масса крана может быть увеличена по сравнению с табличной на величину массы дополнительного оборудования;

пульт и кабель стационарно прикреплены к пролетному строению.

    1. Требования надежности

      1. Показатели надежности кранов должны соответствовать следующим:




        Наработка на отказ, циклы*, не менее

        3000

        Полный установленный срок службы, лет



        в помещении

        20

        на открытом воздухе

        15

        *Среднее число циклов в час - 5

        (Измененная редакция. Изм. № 1).

      2. Критериями наработки на отказ крана являются:

        выход из строя (вследствие разрушения, наступления предельно допустимого износа, появления трещин, заклинивания и т. п.) любого из элементов кинематической цепи механизмов крана;

        возникновение опасных для дальнейшей эксплуатации трещин в элементах металлической конструкции крана;

        выход из строя электродвигателей, аппаратуры управления и устройств токоподвода. При определении наработки на отказ не принимаются во внимание отказы, вызванные мелкими неисправностями (срабатыванию аппаратов электрозащиты, выход

        канатов из ручьев блоков, перегорание электрических ламп и т. п.), устранение которых производится силами обслуживающего персонала за время не более 30 мин, а также отказы, устраняемые при плановом техническом обслуживании крана, явившиеся следствием скрытых дефектов комплектующего оборудования.

        Не подлежат учету отказы, явившиеся следствием нарушения требований по транспортированию, хранению, монтажу, эксплуатации и ремонту, предусмотренных в эксплуатационной документации на кран, а также в «Правилах устройства и безопасной эксплуатации грузоподъемных кранов», утвержденных Госгортехнадзором СССР.

        (Измененная редакция. Изм. № 1).

      3. Удельная суммарная оперативная трудоемкость технических обслуживания должна быть не более 0,07 чел.-ч/ч; удельная суммарная оперативная трудоемкость ремонтов, не более 0,025 чел.-ч/ч.

    1. Требования безопасности

      1. Конструкция и компановка элементов и механизмов кранов должна обеспечивать безопасность при их эксплуатации, техническом обслуживании и ремонте в соответствии с требованиями «Правил устройства и безопасной эксплуатации грузоподъемных кранов», утвержденных Госгортехнадзором, «Правил устройства электроустановок», ГОСТ 12.2.003ГОСТ 27584.

        (Измененная редакция. Изм. № 1).

      2. Краны должны быть оборудованы ограничителями высоты подъема груза, концевыми выключателями механизмов передвижения для кранов, управляемых из кабины, упругими буферами, устройствами для автоматического снятия напряжения с крана, аварийными выключателями, нулевой защитой.

      3. Краны должны быть оснащены предохранительными деталями для предотвращения схода их с путей в случае поломки колес или других элементов ходовой части.

        (Измененная редакция. Изм. № 2).

      4. Колеса ходовой части кранов должны быть защищены сбрасывающими щитками, предотвращающими попадание посторонних предметов под колеса кранов.

      5. На кабины, крюковые обоймы, а также внешние элементы ходовых частей должна быть нанесена предупреждающая окраска в соответствии с требованиями ГОСТ 12.2.058 и ГОСТ 12.4.026. Указания по выполнению окраски должны быть в инструкции по монтажу крана.

      6. Рабочее место крановщика, органы управления и конструкции кабины управления краном, а также звуковой сигнал по своим гигиеническим и эргономическим показателям должны соответствовать «Санитарным правилам по устройству и оборудованию кабин управления мостовых и козловых кранов», утвержденных Минздравом СССР.

      7. На аппараты управления кранов должны быть нанесены надписи пли графические символы - по ГОСТ 12.4.040.

      8. Пол кабины должен быть покрыт материалом с низкой теплопроводностью. Поверхность пола не должна быть скользкой. В кабине должен быть диэлектрический коврик размерами не менее 500  700 мм.

      9. Кабины кранов должны быть укомплектованы огнетушителем, вешалкой для одежды, аптечкой, термоизолированным бачком для воды вместимостью не менее двух литров.

        Закрытые кабины кранов, кроме этого должны быть также укомплектованы вентилятором и кондиционером.

      10. Освещенность в кабине на рабочих местах, поверхностях пульта должна быть не менее 30 лк.

      11. Расстояние между грузозахватным органом в его верхнем положении и

        наружной поверхностью кабины должно быть не менее 0,4 м.

      12. Общие требования безопасности по шуму и допустимые уровни шума на рабочем месте крановщика должны соответствовать требованиям «Санитарных норм допустимых условий шума на рабочих местах», утвержденных Минздравом СССР.

      13. Допустимые уровни звукового давления в октавных полосах частот и уровни звука в закрытой кабине не должны превышать значений, указанных в табл. 17.

        Таблица 17




        Среднегеометрические частоты октавных полос, Гц

        63

        125

        250

        500

        1000

        2000

        4000

        8000

        Уровни звукового давления, дБ

        91

        83

        77

        73

        70

        68

        66

        64

        Уровень звука, дБА

        75

      14. Уровни общей вибрации на рабочем месте крановщика должны соответствовать «Санитарным нормам вибрации на рабочих местах», утвержденным Минздравом СССР для транспортно-технологических машин.

      15. Среднеквадратичные значения виброскорости и их уровни в октавных полосах частот на сиденье и полу кабины не должны превышать значений, приведенных в табл. 18.

        Таблица 18




        Среднегеометрические частоты октавных полос, Гц

        2

        4

        8

        16

        31,5

        63

        Средние квадратические значения виброскорости, м/с

        3,5

        1,3

        0,63

        0,56

        0,56

        0,56

        Уровни виброскорости, дБ

        117

        108

        102

        101

        101

        101

      16. Среднеквадратичные значения виброскорости и их логарифмические уровни, передаваемые на руки крановщика от рычагов управления (локальные или местные вибрации), не должны превышать значений указанных в табл. 19.

        Таблица 19




        Среднегеометрические частоты октавных полос, Гц

        8

        16

        31,5

        63

        125

        250

        500

        1000

        Среднегеометрические значения виброскорости, м/с. 10-2

        2,8

        1,4

        1,4

        1,4

        1,4

        1,4

        1,4

        1,4

        Логарифмические уровни, дБ, не более

        115

        109

        109

        109

        109

        109

        109

        109

      17. Пульт управления и металлоконструкция крана должны иметь защитное заземление по ГОСТ 12.1.030.

    1. Комплектность

      1. В комплект крана должны входить:

        сборочные единицы в соответствии с табл. 20 (отмечены знаком +), электрооборудование, выполненное в виде подготовленных для установки на кране

        блоков и узлов.

        Таблица 20







        Наименование комплектующих




        Количество на 1 кран, шт.




        Исполнение крана

        Пролеты, м




        4,5

        7,5

        10,5

        13,5

        16,5

        19,5

        22,5

        25,5

        28,5

        Балка пролетная, для кранов пролетом от 19,5 до 28,5 м - пролетное строение

        1

        А, Б

        +

        +

        +

        Балка концевая

        2

        А, Б

        +

        +

        +

        Таль электрическая

        1

        А, Б

        +

        +

        +

        Кабина

        1

        А

        -

        -

        -



        Б

        +

        +

        +

        Кронштейн крепления кабины, дли кранов типа 1

        1

        А

        -

        -

        -






        П

        ролеты,

        м




        Наименование комплектующих

        Количество на 1 кран, шт.

        Исполнение крана




        4,5

        7,5

        10,5

        13,5

        16,5

        19,5

        22,5

        25,5

        28,5

        пролетом до 16,5



        Б

        +

        +

        -

        Кронштейн главных токоприемников

        1

        А, Б

        +

        +

        +

        Раскос для кранов типа 1 пролетом до 16,5 м

        4

        А, Б

        +

        +

        -

        Вал в сборе с полумуфтами

        1

        А, Б

        +

        -

        -

        Детали крепления раскосов

        1 компл.

        А, Б

        +

        +

        -

        Электрооборудование в комплекте с токоприемниками

        1 компл.

        А, Б

        +

        +

        +

        Крепежные изделия

        1 компл.

        А

        -

        -

        -



        Б

        +

        +

        +

        Примечания:

        1. Краны, предназначенные для эксплуатации на открытом воздухе и в неотапливаемых помещениях, должны комплектоваться закрытой кабиной с электрическими отопительными приборами.

        2. Допускается, по требованию заказчика, комплектование кранов, работающих в отапливаемом помещении закрытой кабиной.

        3. При подводе питания к крану посредством гибкого кабеля на кране должна быть предусмотрена присоединительная коробка или устройство, заменяющее ее.

          (Измененная редакция. Изм. № 1).

      2. К каждому крану должны прилагаться: паспорт;

        товаросопроводительная документация; комплектовочная ведомость и упаковочные листы; руководство по эксплуатации;

        монтажные чертежи.

    2. Маркировка

      1. На пролетной балке крана должна быть установлена табличка по ГОСТ 12970, на которой указывают:

        наименование или товарный знак предприятия-изготовителя; условное обозначение крана;

        грузоподъемность, т; год и месяц выпуска;

        порядковый номер крана по системе нумерации предприятия-изготовителя; обозначение настоящего стандарта.

        На каждом кране, изготавливаемом на экспорт, должна быть прикреплена табличка, содержащая:

        товарный знак предприятия-изготовителя, при условии его регистрации страной, в которую экспортируется кран;

        наименование крана; исполнение; грузоподъемность, т; высота подъема, м; режим работы; напряжение сетиВ; частота тока, Гц; масса крана, т;

        порядковый номер крана по системе нумерации предприятия-изготовителя; год выпуска;

        надпись: «Сделано в СССР».

        Надписи выполняются на русском языке или на языке, предусмотренном в договоре, заключенном между предприятием-изготовителем и внешнеэкономической организацией.

      2. Маркировка грузовых мест - по ГОСТ 14192, а для кранов в экспортном исполнении - с учетом требований договора между предприятием-изготовителем и внешнеэкономической организацией. Фирменные таблички предприятия-изготовителя должны соответствовать требованиям ГОСТ 12969-67 и ГОСТ 12971-67.

        (Измененная редакция. Изм. № 1).

    3. Упаковка

      1. Консервация кранов и запасных частей - по ГОСТ 9.014, группа изделий 1.

      2. Металлоконструкции кранов транспортируются неупакованными, при этом они должны быть закреплены от смещения при транспортировании.

      3. Упаковка электрических талей - по ГОСТ 22584.

      4. Кабины кранов должны отправляться потребителю в частично упакованном и закрытом виде. Стекла кабины должны быть защищены от повреждений деревянными щитами. Допускается отгружать стекла в отдельной таре (ящиках).

      5. Остальные детали, сборочные единицы и эксплуатационная документация должны быть упакованы в тару. Документация, ключ от кабины, ключ кнопочного поста должны быть вложены в пакет из полиэтиленовой пленки по ГОСТ 10354.

      6. Тара для кранов, изготавливаемых для нужд народного хозяйства, должна выполняться по ГОСТ 2991-85, а для кранов, предназначенных на экспорт - по ГОСТ 24634-81 и в соответствии с условиями договора между предприятием, и внешнеэкономической организацией.

        (Новая редакция. Изм. № 1).

      7. В тару для упаковки деталей, сборочных единиц и эксплуатационной документации вкладываются мешочки с силикагелем марки КСМ по ГОСТ 3956, влажность которого должна быть не более 2%, и в количестве, предусмотренном нормативно-технической документацией на краны.

      8. Детали и сборочные единицы, упаковываемые в тару, должны быть закреплены от смещений при транспортировании.

В каждый ящик должен быть вложен упаковочный лист, в котором указывается: наименование предприятия-изготовителя;

обозначение изделия; количество изделий;

дата упаковки, фамилия упаковщика.

3. ПРИЕМКА

    1. Для проверки соответствия требованиям настоящего стандарта предприятие- изготовитель проводит приемо-сдаточные и периодические испытания.

    2. Приемо-сдаточным испытаниям подвергается каждый кран. При приемо- сдаточных испытаниях проверяют сборочные единицы металлоконструкций, электрооборудование и механизмы на соответствие требованиям разд. 1 и пп. 2.1-2.52.6.1-2.6.72.7-2.102.11.12.11.22.13.2-2.13.12.

    3. Приемо-сдаточные испытания кранов, изготовляемых в тропическом исполнении, должны проводиться с учетом требований ГОСТ 15151, а для кранов, изготовляемых на экспорт, также по программе, согласованной предприятием- изготовителем с внешнеэкономической организацией.

    4. Периодическим испытаниям подвергают до 2% годового выпуска кранов, но не менее одного крана каждой грузоподъемности один раз в два года по программе, согласованной и утвержденной в соответствии с ГОСТ 15.001;

      Допускается проводить испытания у потребителя кранов.

    5. При периодических испытаниях должны проводиться: контрольная сборка крана;

техническое освидетельствование в объеме, предусмотренном с Правилами устройства и безопасной эксплуатации грузоподъемных кранов»;

обкатка кранов без нагрузки;

испытание кранов под нагрузкой по программе и методике периодических испытаний.

При этом проверяют состояние металлоконструкций и сварных соединений, основные параметры и размеры, скорости подъема и передвижения крана и тали, энергопотребление, значения показателей надежности, уровни шума и вибрации и другие требования безопасности, установленные настоящим стандартом.

  1. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

    4.1. Основные параметры и размеры (пп. 1.4-1.62.12.22.42.52.6.42.8.12.13.8,

    2.13.112.13.12), а также допустимые отклонения (пп. 2.8.3-2.8.5, 2.13.18) проверяют универсальными и специальными средствами измерений.

      1. Массу кранов (п. 1.4) проверяют взвешиванием отдельных элементов крана с погрешностью измерения ±2%.

      2. Соответствие материалов (п. 2.7) требованиям действующих стандартов проверяют по сертификатам на них.

      3. Контроль швов сварных соединений (п. 2.9.1) проверяют внешним осмотром, измерением, радиографическим просвечиванием стыковых швов по ГОСТ 7512 и механическим испытаниям по ГОСТ 3242 и ГОСТ 6996.

      4. Качество металлических поверхностей (п. 2.10) проверяют внешним осмотром и сравнением с эталоном по ГОСТ 9.402.

      5. Качество монтажа электрооборудования (п. 2.11) контролируют внешним осмотром и проверяют на соответствие электрическим схемам.

      6. Измерение шума, вибрационных характеристик, уровней освещенности (пп. 2.13.112.13.13-2.13.17) проводят в соответствии с требованиями Санитарных правил по устройству и оборудованию кабин управления мостовых и козловых кранов, утвержденных Минздравом СССР. Требования к измерению параметров шума и вибрации - по ГОСТ 12.1.050 и ГОСТ 12.1.012-90. Условия проведения испытаний устанавливают в нормативно-технической документации.

        (Измененная редакция. Изм. № 2).

      7. Показатели надежности (п. 2.12.1) проверяют по данным, полученным в условиях эксплуатации по методике, утвержденной в установленном порядке.

    Методы контроля и оценки показателей надежности по отраслевой нормативно- технической документации.

    (Измененная редакция. Изм. № 2).

    4.9. Проверку требований пп. 2.32.6.1-2.6.32.6.52.13.2-2.13.72.13.92.13.10

    проводят внешним осмотром.

  2. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

      1. Транспортирование деталей и сборочных единиц кранов допускается любым видом транспорта в соответствии с правилами, действующими на транспорте данных видов.

      2. Условия транспортирования - группа (7) Ж1 по ГОСТ 15150.

      3. Условия хранения - группа (6) ОЖ2 по ГОСТ 15150. Условия хранения комплектующих изделий и оборудования, упакованного в транспортные ящики или кабины крановщика - по группе хранения 2 (С) ГОСТ 15150.

    Срок действия защиты кранов до переконсервации: в помещении - не более 24 мес.;

    на открытых площадках - не более 12 мес.

  3. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель гарантирует соответствие кранов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования,

хранения и монтажа, установленных стандартом.

Гарантийный срок эксплуатации - 18 мес со дня ввода в эксплуатацию для кранов, изготавливаемых для нужд народного хозяйства, для кранов, изготавливаемых на экспорт,-18 мес со дня ввода в эксплуатацию, но не более 24 мес с момента проследования их через Государственную границу СССР.

ПРИЛОЖЕНИЕ

Справочное

Размеры Н и Н1без учета промежуточных элементов (проставок) для кранов, управляемых с пола




Грузоподъемность, т

Пролет, м

Н

Н1

не более




1

4,5

780




430

7,5

10,5

760




2

4,5

780




720

7,5

840

10,5

600




3,2

4,5

840




880

7,5

860

10,5

930




5

4,5

860




1120

7,5

10,5

900

(Введено дополнительно. Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

  1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР

    ИСПОЛНИТЕЛИ

    А. С. Липатов. Г. А. Воронцов, Н. М. Колпаков, В. И. Гридасов, А. С. Дзехцер, Б. И. Левченко, Т. М. Косолапова

  2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.89 № 757

  3. Срок проверки-1994 г., периодичность-5 лет

  4. Взамен ГОСТ 22045-82

  5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.014-78

2.16.1

ГОСТ 9.032-74

2.10.22.10.4

ГОСТ 9.074-77

2.10.3

ГОСТ 9.306-85

2.10.5

ГОСТ 9.401-79

2.10.3

ГОСТ 9.402-80

2.10.14.5

ГОСТ 12.1.030-81

2.13.17

ГОСТ 12.1.042-84

4.7

ГОСТ 12.1.050-86

4.7

ГОСТ 12.2.003-74

2.13.1

ГОСТ 12.2.058-81

2.13.5

ГОСТ 12.2.065-81

2.13.1

ГОСТ 12.2.066-81

2.13.1

ГОСТ 12.2.067-81

2.13.1

ГОСТ 12.2.070-81

2.9.1




Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 12.4.026-76

2.13.5

ГОСТ 12.4.040-78

2.13.7

ГОСТ 27.502-81

4.8

ГОСТ 27.503-81

4.8

ГОСТ 2591-88

1.4

ГОСТ 3242-79

1.6

ГОСТ 3325-85

2.8.2

ГОСТ 3956-76

2.16.7

ГОСТ 6368-82

1.6

ГОСТ 6996-66

4.4

ГОСТ 7512-82

4.4

ГОСТ 10354-82

2.16.5

ГОСТ 12970-67

2.15.1

ГОСТ 14192-77

2.15.2

ГОСТ 14254-80

2.11.22.11.4

ГОСТ 15150-69

Вводная часть5.25.3

ГОСТ 15151-69

1.32.7.23.3

ГОСТ 22584-88

2.16.3

ГОСТ 24634-81

2.16.6

ГОСТ 25546-82

Вводная часть

ГОСТ 27584-88

2.13.1

СОДЕРЖАНИЕ

  1. Типы, основные параметры и размеры 1

  2. Технические требования 18

  3. Приемка 25

  4. Методы контроля и испытаний 26

  5. Транспортирование и хранение 26

  6. Гарантии изготовителя 26

Приложение Размеры Н и Н1без учета промежуточных элементов (проставок) для кранов, управляемых с пола 27















///////////////////////////////////
