Инструкция по эксплуатации и настройке цифрового блока
управления котлами на измельчённом топливе SY
400
FACI
Содержание:
|
СТР. |
|
|
Вид блока управления и органы управления. |
3 |
|
Жидкокристаллический дисплей |
4 |
|
Индикация |
5 |
|
Обозначения на дисплее |
6 |
|
Обозначение разъёмов |
7 |
|
Электропитание котла |
8 |
|
Включение котла |
9 |
|
Пользовательское меню и настройка. |
9 |
|
Настройка котла |
11 |
|
Описание ошибок |
14 |

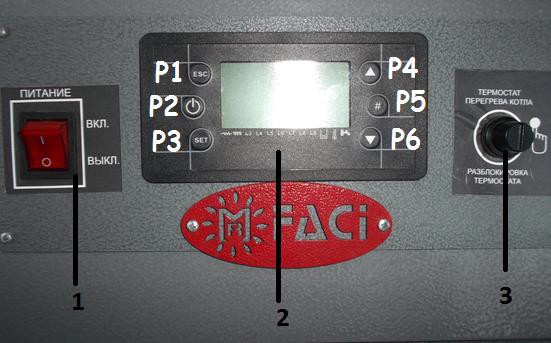

Вид блока управления и органы управления.
Рисунок 1
На лицевой панели блока управления котлом размещены (слева направо):
-
Тумблер включения/выключения питания котла.
-
Панель управления с жидкокристаллическим дисплеем.
-
Предохранительный термостат перегрева котла (под колпачком). При перегреве теплоносителя в котле до температуры более 95 град. Цельсия аварийный термостат выключается и блокирует работу котла. При этом на жидкокристаллическом дисплее высвечивается индикация ошибки «Er04» «Перегрев котла». Для дальнейшей работы котла необходимо: отключить котёл нажатием и удержанием, в течение 4 сек, клавиши «Р2», устранить
причину перегрева котла, дождаться остывания теплоносителя в котле до температуры 50 град. Цельсия, открутить колпачок предохранительного термостата (3), вдавить кнопку термостата до щелка, закрутить колпачок, включить котёл нажатием и удержанием клавиши «Р2», в течение 4 сек.

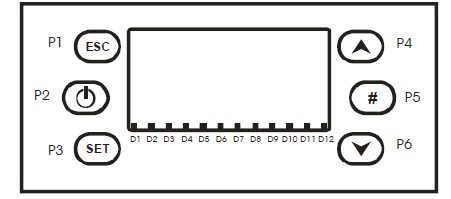

Жидкокристаллический дисплей.
Рисунок 2
Таблица 1
|
Функция |
Описание |
Клавиша |
|
Вкл./Выкл. |
Функции: розжиг, выключение нажатием клавиши и удержанием в течение 3 секунд до звукового сигнала. |
Р2 |
|
Разблокировка |
Функции: разблокировка. Когда система заблокирована, для разблокировки нажмите и удерживайте в течение 3 секунд. |
|
|
Изменение значений меню. |
В режиме редактирования изменяет значения установок |
Р4 Р6 |
|
Выбор пунктов меню и подменю |
Переход на более низкие уровни меню |
|
|
Визуализация |
Выбор отображаемых параметров |
|
|
Выход |
Выход. Выход в верхнее подменю. Выход из меню «тест насоса» |
|
|
Меню |
Вход в меню и подменю. |
Р3 |
|
Подтверждение |
Вход в режим изменения параметра. |
|
изменений, вход в режим изменений. |
||
|
Установка. |
Сохранение изменений. |
|
|
Функция редактирования (для локального меню) |
В выключенном состоянии позволяет изменить режим работы. |
Р5 |
Индикация
Таблица 2
|
Функция |
Описание |
Индикация |
|
ТЭН |
ТЭН элктроподжига включен. |
D1 |
|
Шнек |
Шнек включен |
D2 |
|
Насос |
Насос включен |
D3 |
|
Клапан |
Клапан включен |
D4 |
|
Выход 1 |
Выход 1 включен |
D5 |
|
Выход 2 |
Выход 2 включен |
D6 |
|
Выход 3 |
Выход 3 включен |
D7 |
|
Выход 4 |
Выход 4 включен |
D8 |
|
Уровень пеллет |
Мало пеллет |
D10 |
|
Хронометр или термостат |
Хронометр или термостат включен. |
D11 |
|
Датчик потока |
Санитарная горячая вода используется. |
D12 |

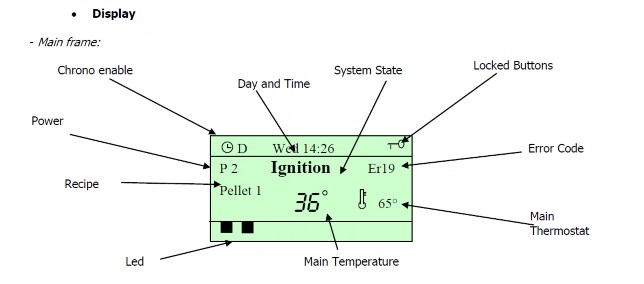

Обозначения на дисплее котла.
Рисунок 3
Таблица 3
|
Вид |
Значение |
|
Chrono enable |
Доступ таймера |
|
Day and time |
Дата и время |
|
System state |
Состояние системы |
|
Locked buttons |
Блок кнопок |
|
Error code |
Код ошибки |
|
Main thermostat |
Установленная темпратура котла |
|
Main temperature |
Текущая температура |
|
Led |
Индикация устройств |
|
Recipe |
«Рецепт» выбор сорта топлива |
|
Power |
Режим по мощности. |
Обозначения разъёмов:
|
Таблица 4 |
Подключение шнека. |
|
Подключение вентилятора подачи воздуха на горение. |
|
|
Подключение вентилятора подачи воздуха на горение № 2 (только для котлов тепловой мощностью более 208 кВт.) |
|
|
Подключение сетевого насоса. |
|
|
Подключение датчика температуры канала топливоподачи. |
|
|
Подключение датчика комнатной температуры (комнатного термостата) Если не используется – провод замкнут и заизолирован. |
|
|
Подключение общего питания котла. |
|
Электропитание котла.
Для питания котла необходимо использовать сеть, напряжение в которой соответствует действующим на территории РФ государственным стандартом.
Заземление котла обязательно.
Для питания котла обязательно использование стабилизатора напряжения, для котлов мощностью тепловой мощностью 78 кВт и более необходимо использовать трёхфазный стабилизатор.
Параметры электропитания котлов:
Таблица 5
|
Модель котла |
Напряжение, количество фаз. |
Установленная электрическая мощность котла без дополнительных опций, Вт. |
Электричес кая мощность электроподжига (опционално), Вт. |
|
FACI 15 |
220 В. 50 Гц. 1 фаза. |
400 |
400 |
|
FACI 26 |
220 В. 50 Гц. 1 фаза. |
400 |
400 |
|
FACI 34 |
220 В. 50 Гц. 1 фаза. |
600 |
400 |
|
FACI 51 |
220 В. 50 Гц. 1 фаза. |
600 |
400 |
|
FACI 78 |
380 В. 50 Гц. 3фазы. |
1000 |
400 |
|
FACI 115 |
380 В. 50 Гц. 3фазы. |
1100 |
400 |
|
FACI 208 |
380 В. 50 Гц. 3фазы. |
1100 |
400 |
|
FACI 258 |
380 В. 50 Гц. 3фазы. |
1700 |
400 |
|
FACI 386 |
380 В. 50 Гц. 3фазы. |
1700 |
400 |
|
FACI 645 |
380 В. 50 Гц. 3фазы. |
1700 |
400 |
Включение котла.
Для включения котла включите котёл в электрическую сеть, включите тумблер питания котла.
На дисплее котла появится индикация текущего режима работы котла:
Таблица 6
|
Ignition |
Розжиг |
|
Run mod |
Рабочий режим |
|
Modulation |
Модуляция |
|
Stand by |
Режим подержания горения |
|
Extinguishing |
Тушение |
|
off |
Выключено. |
Включение и выключение из режима «off» производится нажатием и удержанием в течение 4 сек. клавиши Р2.
Текущий режим работы котла система управления выбирает автоматически.
Структура пользовательского меню котла и настройка.
Для входа в главное меню из любого режима нажмите кратковременно клавишу «Р2». На дисплее появится меню:
Главное пользовательское меню.
Таблица 7
|
Combustion management |
Управление горением |
|
Heating management |
Управление отоплением |
|
Chrono |
Задание времени |
|
Manual load |
Ручная загрузка размельчённого топлива. |
|
Reset servise |
Сброс сообщения о техническом обслуживании. |
Структура подменю «combustion management» (управление горением).
Таблица 8
|
Functioning |
Функционирование, выбор вида топлива (пеллеты, дрова). |
|
Pellet power |
Выбор режима для пеллет (следует выбирать pot1). |
|
Wood power |
Выбор режима для дров. |
|
Auger calibration |
Настройка времени работы шнека в режиме «run mode» |
|
Fan Calibration |
Настройка мощности работы вентилятора в режиме «run mode» |
Структура подменю «Heating management»
Таблица 9
|
Boiler thermostat |
Установка температуры воды в котле. |
|
Summer-Winter |
Режим «зима/лето» |
Структура подменю «Chrono»
Таблица 10
|
Modality |
Режим |
|
Chrono |
График |
Настройка котла.
При пусконаладочных работах котла и последующей его эксплуатации настройке полежат следующие параметры:
Таблица 11
|
1 |
Температура теплоносителя в котле. |
|
2 |
Время работы шнека в режиме «run mod» |
|
3 |
Мощность вентилятора в режиме «run mod» |
Включение котла.
Для включения котла подведите питание к котлу или включите его в розетку, согласно параметрам питания (см. таблицу 4).
Включите питание блока управления тумблером 1 (см. рис. 1). На дисплее панели управления появится индикация текущего режима работы котла. Для ручной подачи измельчённого топлива (пеллет) необходимо, чтобы текущий режим котла был «off».
Подача измельчённого топлива в горелку в ручном режиме.
Если котёл находится в другом режиме, переведите его в режим «off», выключением автоматического режима, для этого нажмите и удерживайте в течение 4 сек. клавишу Р2 (см. рис. 1).
Для ручной подачи измельчённого топлива зайдите в главное меню нажатием клавиши Р3 (см. рис 1.). В появившемся меню выберете пункт
«Manual load» (см. таблица 7.) Далее выберете пункт «ON» при этом заработает шнековая подача.
Внимание! При трёхфазном подключении котла, если шнек вращается в неверном направлении необходимо поменять местами два любых фазных провода на подключении питания к котлу. Направление вращения шнека можно увидеть через пустой открытый топливный бункер. Шнек должен подавать топливо в направлении котла.
Для отключения подачи измельчённого топлива (пеллет) в ручном режиме выберете пункт «OFF».
Включение котла в автоматическом режиме.
Чтобы включить котёл в автоматический режим нажмите и удерживайте в течение 4 сек. клавишу Р2 (см. рис. 1). Выключение котла производится также нажатием и удержанием клавиши Р2.
Настройки режима работы котла.

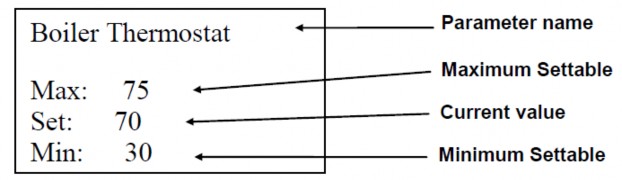

Настройка температуры теплоносителя в котле.
Войдите в главное пользовательское меню нажатием клавиши Р3 (см. рис. 1; таблицу 7). Выберите пункт «Heating management», далее подменю «Boiler thermostat» задайте необходимую вам температуру нажатием клавиш Р4 и Р6, затем подтвердите настройки клавишей Р5. Далее выйдете в главное меню нажатием клавиши Р1 (Esc) (рис. 1).
Рисунок 4
Выбор топлива.
Для выбора топлива войдите в главное пользовательское меню нажатием клавиши Р3 (см. рис. 1; таблицу 7). Выберете пункт «combustion management» (см. таблицу 7), затем выберете пункт «Functioning» нажатием клавиш Р4 и Р6 выберете необходимы режим:
Таблица 12
|
Wood |
Дрова |
|
Pellet |
Измельчённое топливо (пеллеты) |
затем подтвердите настройки клавишей Р5. Далее выйдете в главное меню нажатием клавиши Р1 (Esc) (рис. 1).
Настройка времени работы шнека
При работе котла шнек работает автоматически с заданной периодичностью, время паузы шнека постоянно и составляет 60 сек. Время работы шнека в режиме «Run mode» регулируется наладчиком или пользователем.
Для регулирования времени подачи топлива в режиме «Runn mode» войдите в главное пользовательское меню нажатием клавиши Р3 (см. рис. 1; таблицу 7). Выберете пункт «combustion management» (см. таблицу 7), затем выберете пункт «Auger calibration». Вы увидите диапазон изменения настроек времени подачи от минус 5 до + 5. Каждый шаг в большую или меньшую сторону изменяет длительность подачи на 10 %, от установленной изготовителем. Завод изготовитель устанавливает усреднённое значение для данной марки котла, пользователю необходимо настраивать длительность подачи шнека для определённого сорта топлива и системы теплопотребления. После установки подтвердите настройки клавишей Р5. Далее выйдете в главное меню нажатием клавиши Р1 (Esc) (рис. 1).
Настройка мощности вентилятора.
Для регулирования мощности вентилятора в режиме «Runn mode» войдите в главное пользовательское меню нажатием клавиши Р3 (см. рис. 1; таблицу 7). Выберете пункт «combustion management» (см. таблицу 7), затем выберете пункт «Fan calibration». Вы увидите диапазон изменения настроек мощности вентилятора от минус 5 до + 5. Каждый шаг в большую или меньшую сторону изменяет мощность вентилятора на 10 %, от установленной изготовителем. Завод изготовитель устанавливает усреднённое значение для данной марки котла, пользователю необходимо настраивать мощность вентилятора для определённого сорта топлива и системы теплопотребления. После установки подтвердите настройки
клавишей Р5. Далее выйдете в главное меню нажатием клавиши Р1 (Esc) (рис. 1).
Установка даты и времени.
Для установки даты и времени в меню настроек служебных параметров, для этого нажмите и удерживайте в течение 4 сек. клавишу P3 (см. рис. 1). На дисплее появится меню настроек служебных параметров:
Таблица 13
|
Keyboard Settings |
Настройки клавиатуры |
|
Keyboard Menu |
Меню клавиатуры |
|
System Menu |
Системное меню (защищено паролем). |
Для настройки даты и времени выберете «Keyboard Settings», затем выберете пункт «Time and Date», После установки подтвердите настройки клавишей Р5. Далее выйдете в главное меню нажатием клавиши Р1 (Esc) (рис. 1).
Описание ошибок
Таблица 14
|
Код |
Описание |
|
Er01 |
Термостат безопасности №1 высокое напряжение |
|
Er02 |
Термостат безопасности №2 высокое напряжение |
|
Er03 |
Затухание, низкая температура уходящих газов |
|
Er04 |
Перегрев котла |
|
Er05 |
Высокая температура уходящих газов |
|
Er06 |
Срабатывание термостата топливоподачи |
|
Er07 |
Ошибка энкодера. Отсутствует сигнал энкодера |
|
Er08 |
Ошибка энкодера. Неверное вращение или прочие ошибки. |
|
Er09 |
Низкое давление воды |
|
Er10 |
Высокое давление воды |
|
Er11 |
Ошибка времени. Ошбка внутренних часов. |
|
Er12 |
Неудавшийся розжиг. |
|
Er14 |
Ошибка датчика давления в аэродинамичском тракте. Может возникнуть, если включен хот бы один вентилятор. |
|
Er15 |
Затухание из за ошибки выбора мощности. |
|
Er16 |
Ошибка связи по протоколу RS485 |
|
Er18 |
Закончилось топливо |
|
Er20 |
Ошибка датчика сетки (для режима пеллет) |
|
Er22 |
Ошибка лямбда зонда |
|
Er23 |
Датчик температуры в обратном трубопроводе. Дтчик потока, датчик буферного бака |
|
Er25 |
Система очистки горелки неисправна |
|
Er26 |
Двигатель очистки №1 неисправен |
|
Er27 |
Двигатель очистки №2 неисправен |
|
Er34 |
Отсутствует вакуум (ниже допустимого) |
|
Er35 |
Вакуум выше допустимого. |
Внимание! Категорически запрещено вскрывать корпус блока управления. Категорически запрещено вынимать батарейку из платы блока управления
– это приведёт к потере всех параметров и заводских настроек.
