Выполнение сшивки ленты соединением "Вулкан"

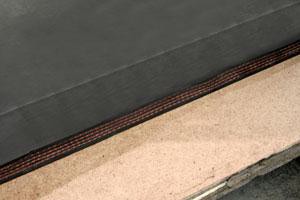

Полотно конвейерной ленты размещается на ровной деревянной основе и размечается при помощи рулетки и специального шаблона. После этого специальным ножом отрезается под прямым углом.

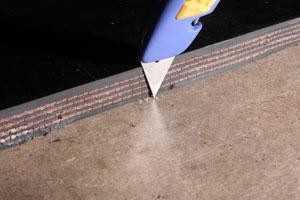

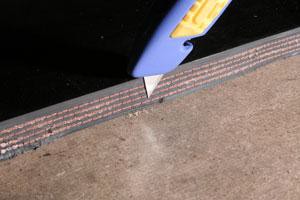

Для послойной разделки полотна конвейерной ленты используется специальный профессиональный нож с регулируемым и фиксируемым лезвием. Это позволяет как отрезать полотно ленты полностью, так и прорезать на нужную глубину до определенного тканевого слоя.

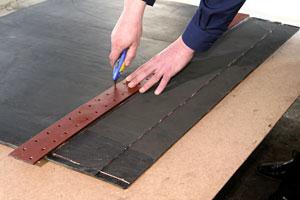

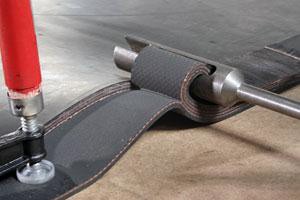

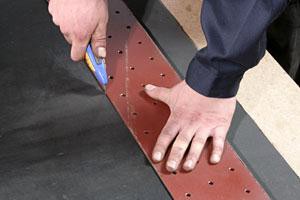

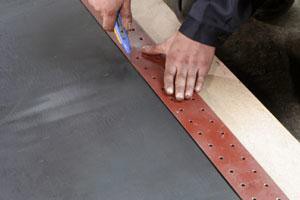

С помощью шаблона №1 и специализированного ножа надрезаются тканевые слои ленты, кроме последнего. Надрезанные слои ленты, удерживая слесарными кусачками, подрезаются ножом с обеих сторон, затем полотно ленты зажимается специальной струбциной или временными винтами к основанию разделочного стола, а надрезанные слои отрываются с помощью намоточной вилки.

На следующем этапе надрезаются тканевые слои по шаблону №2, имеющему большую ширину, после чего слои ленты, удерживая слесарными кусачками, подрезаются на расстояние 10 см. с обеих сторон и отрываются при помощи намоточной вилки.

На третьем этапе, так же как и на первом, для разметки используется шаблон №1, лента надрезается ножом на глубину резиновой обкладки не прорезая корд, края резиновой обкладки, удерживая кусачками, подрезаются ножом и обкладка снимается намоточной вилкой. Аналогично разделывается вторая часть соединяемого полотна.

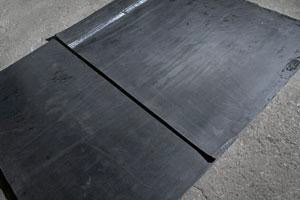

Подготовленные концы ленты накладываются друг на друга, выравниваются по линиям разрезов, одновременно соблюдая соосность, и временно крепятся к деревянному основанию для предотвращения смещения теми же винтами из комплекта стыка.

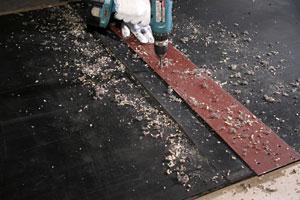

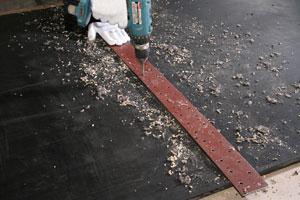

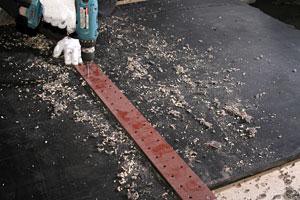

С помощью универсальных шаблонов, сверлом 6 мм (для новой ленты), сверлом 5,2 (для ленты б/у), высверливаются отверстия под соединительные элементы на всю ширину ленточного полотна.

Винты с наложенными верхними прижимными шайбами вворачиваются во все про- сверленные отверстия насквозь.

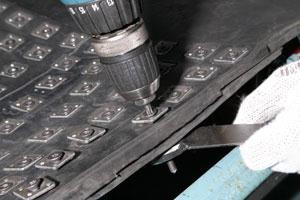

Следующим этапом навинчиваются нижние прижимные пластины и частично про- тягиваются. Затем с соответствующим усилием все винты соединителей дожимаются от середины полотна ленты в обоих направлениях до момента, пока шайбы не спрячутся в обкладку полотна.

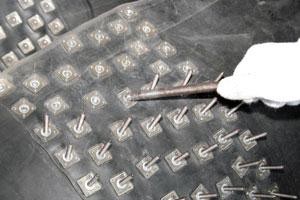

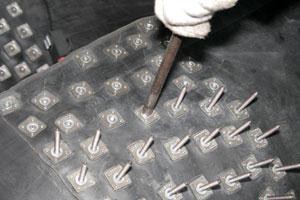

На заключительном этапе монтажа соединения торчащие винты отламываются при помощи специального ломателя, что приводит к обламыванию болта наравне с гайкой.

При таком способе соединения обеспечена прочность стыка до 3500 кН/м, что подтверждается лабораторными испытаниями с разными типами полотен разных производителей.

В комплект инст румент ов, необходимых для монт ажа профилированного соеди -

нения "Вулкан", входит :

 Шаблон №1 1200*125;

 Шаблон №2 1200*70;

• Нож специальный с регулируемым и фиксируемым лезвием;

• Сверло 5,2 мм.;

• Вилка намоточная;

• Ключ специальный;

• Ломатель;

• Ручное устройство затяжки винтов с быстрозажимным патроном;

• Шуруповерт аккумуляторный: в зависимости от условий - пневмошуруповерт (усилия затяжки - 80 Н/м), гидравлический шуруповерт;

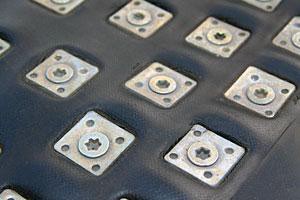

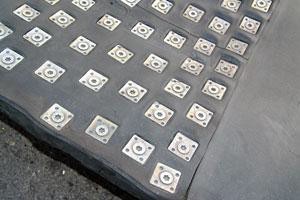

  Винты и прижимные шайбы расположены в полотне ленты так, что ни один из элементов соединения не выступает за поверхность полотна, что позволяет полотну ленты оставаться идеально ровным. В зависимости от нагрузки и длины конвейера

  рекомендуются различные варианты сшивки. Представленное соединение (ступенчатость, расстояние между соединителями, способ монтажа) является примерным решением, рекомендуемым к применению. Преимуществом соединения являются расположенные друг против друга выпуклости, обеспечивающие эффективное прилегание шайб к ленте за счет многоточечного воздействия силы сжатия на большую поверхность ленты.

  Соединение ленты типа "Вулкан" является высокоэффективной альтернативой для клеевых и вулканизированных соединений.









  Сшивка, выполненная при помощи этого соединения, не разрушает скребков и чистителей, а также не вызывает повреждений магистральных роликов, приводных и натяжных барабанов, в том числе футерованных резиной. Одним из преимуществ профилированного соединения "Вулкан", в отличии от других механических соединений, является его ремонтопригодность. Если в процессе эксплуатации какой-либо из элементов разрушился, он легко заменяется при первой же остановке на техническое обслуживания конвейера запасным элементом, входящим в комплект. Тем самым не ограничено продлевается срок эксплуатации всего соединения. Выполнение сшивки при помощи соединения "Вулкан" значительно дешевле, проще и требует намного меньше затрат времени, чем выполнение вулканизированных и клеевых соединений при аналогичных

  функциональных возможностях. Несмотря на то, что сшивка является соединением ленты,

  выполненным "внахлест", требуется очень короткий отрезок полотна ленты для его выполнения - от 130 до 265 мм. Время изготовления одного соединения - от 2,5 до 3 часов. Прочность профилированного соединения "Вулкан" на разрыв составляет 60% от фактической прочности полотна, что подтверждено многочисленными лабораторными испытаниями.

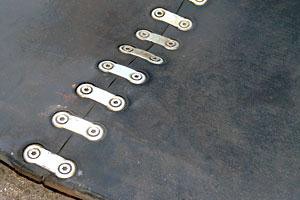

  Монт аж «Вулк ан -Б лиц»

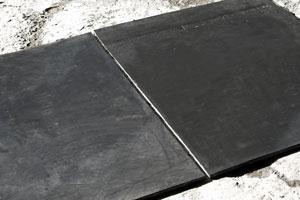

  Обрезаются края стыкуемого полотна перпендикулярно направлению движения ленты с использованием шаблона в качестве линейки. Далее стыкуемые полотна выкладываются горизонтально «стык в стык», непосредственно под соединение ложится деревянный брус или плаха. Соединяемые полотна закрепляются на плахе с помощью винтов входящих в комплект «Вулкан-Блиц», при этом зазор между полотнами должен быть минимальным. Для равномерной установки элементов рекомендуется применять шаблон №2 (125*1200) из комплекта инструмента для монтажа «Вулкан». То есть сверление отверстий производить по первому ряду отверстий шаблона с учетом установки шайбы точно посредине стыка. При этом обращается внимание на то, чтобы крайние элементы

  «Вулкан-Блиц» по возможности не находились непосредственно на краю полотна.




  В просверленные отверстия устанавливаются винты с предварительно одетой верхней шайбой. Далее стык приподнимается над плахой и снизу на винты наживляются шайбы с резьбой. Следует обратить особое внимание при вкручивании второго винта в шайбу, так как имеется возможность его перекоса относительно шайбы и завинчивание его не по резьбе.









  После этого производится предварительная и окончательная с соответствующим усилием протяжка винтов, начиная от центра к краям. Выступающие винты обламываются ломателем. Стык готов к дальнейшей эксплуатации.




  В случае аварийного схода ленты на барабане и закусывании края полотна возможна деформация или отрыв крайних элементов «Вулкан-Блиц». В этом случае стык полностью ремонтопригоден, так как неисправные элементы заменяются на запасные, входящие в комплект поставки, что является существенным преимуществом перед другими механическими соединениями.




  Доп олнит ельные данные:




• Количество элементов в комплекте - 25 шт. + бита TORX 30;

• Количество устанавливаемых элементов на полотно шириной 1200 мм. - 23-24 шт.;

• Шаг установки элементов - 50 мм.;

• Расстояние между винтами в шайбе (по центрам) - 60 мм.;

• Длина шайб - 90 мм.;

• Минимальный диаметр барабана - 630 мм.




  При использовании соединения «Вулкан-Блиц» на ленточных конвейерах с диаметром барабанов менее 630 мм. необходимо производить стыковку полотен под углом 45 градусов. Данный способ позволяет уменьшить применяемый диаметр барабанов на 20%.




  Также нашей компанией производится и применяется болтовое неразъемное соединение

  «Вулкан-Блиц-Мини» (Вулкан-2) для ремонта продольных порезов всех

  типов ленточных полотен. Установка этого соединения производится аналогично

  «Вулкан-Блиц» со следующими данными:




• Количество элементов в комплекте - 50 шт. + бита TORX 30;

• Расстояние между винтами в шайбе (по центрам) - 40 мм.;

• Длина шайб - 65 мм.;

• Минимальный диаметр барабана при стыковке под 90 градусов - 450 мм.
