Infiniti I30 (A33). Manual - part 583

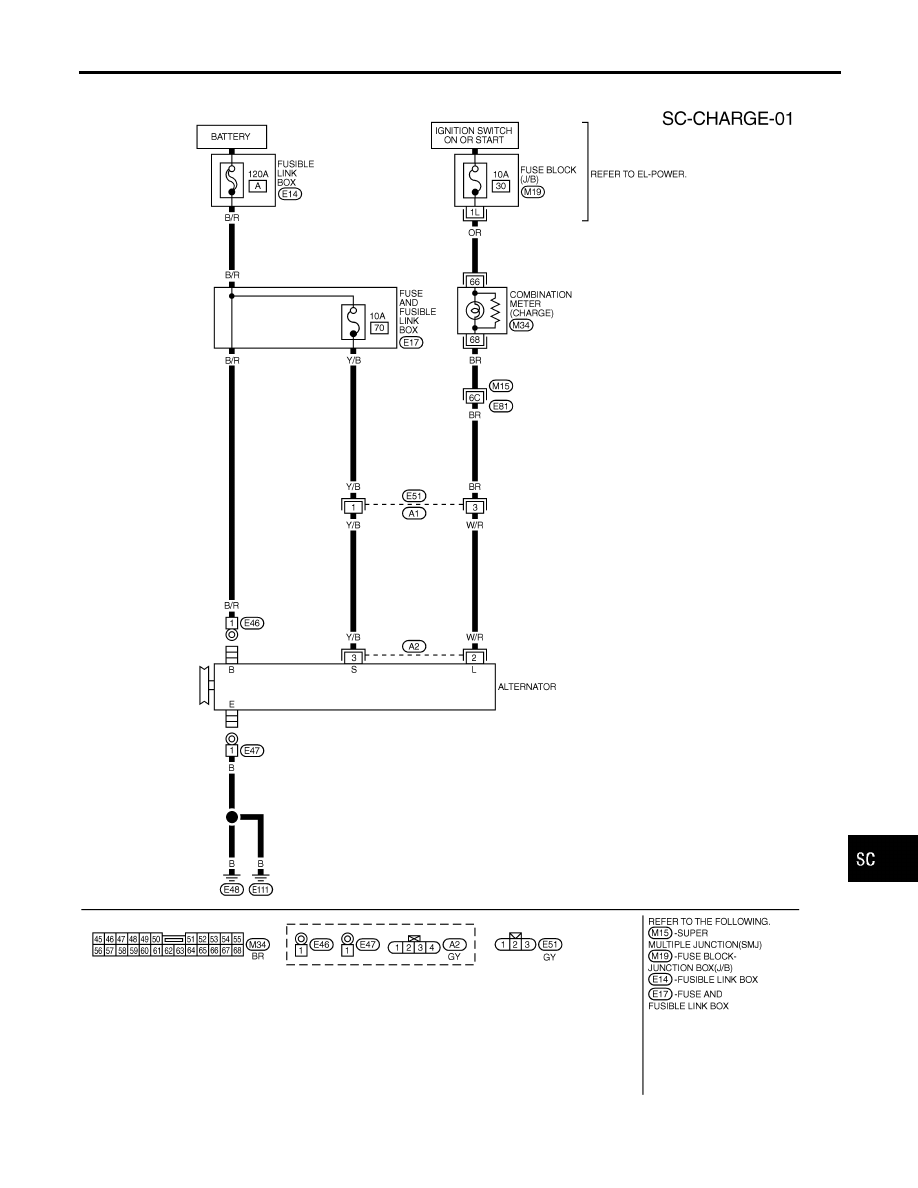

Wiring Diagram — CHARGE —

NHSC0010

MEL758M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

EL

IDX

CHARGING SYSTEM

Wiring Diagram — CHARGE —

SC-21

Trouble Diagnoses with
Battery/Starting/Charging System Tester

NHSC0020

NOTE:
To ensure a complete and thorough diagnosis, the battery, starter
and alternator test segments must be done as a set from start to
finish.

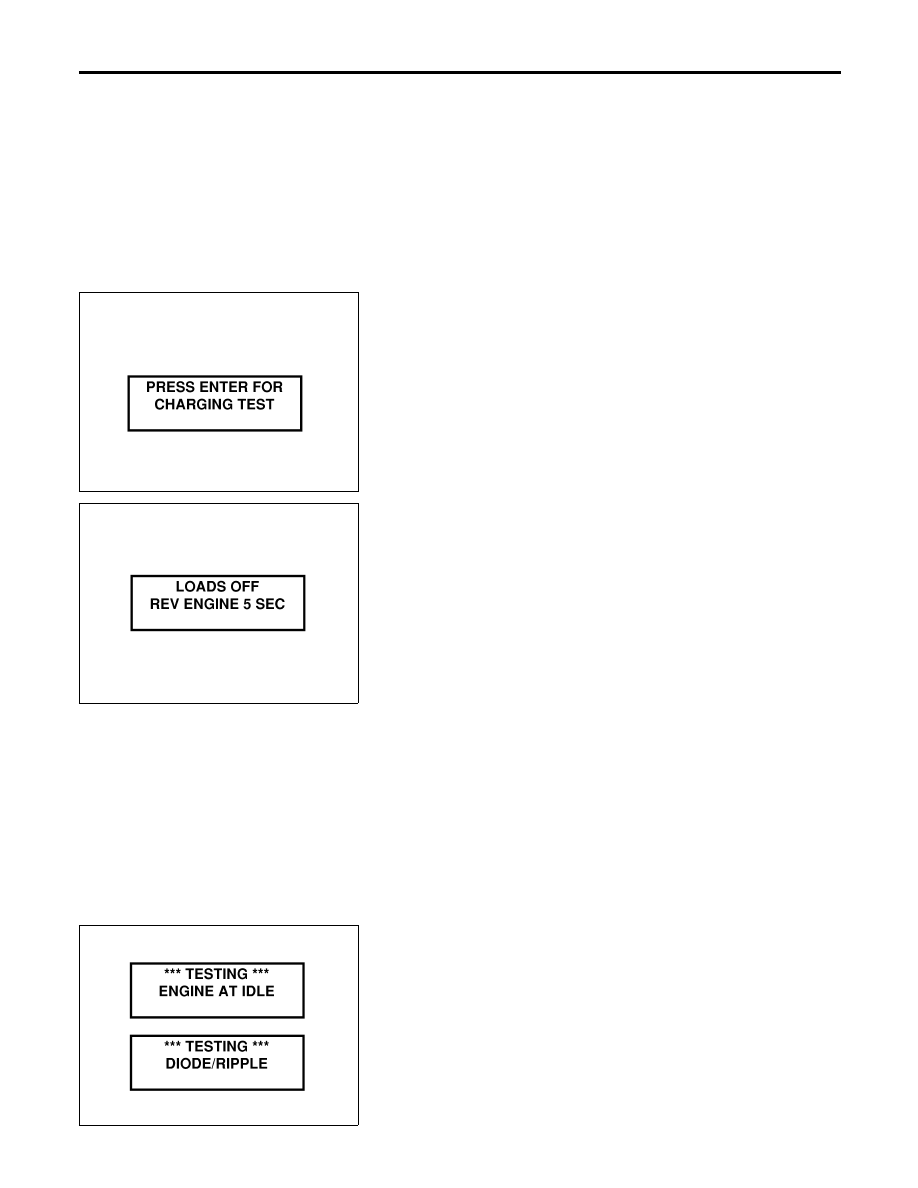

SEL417X

1.

Turn off all loads on the vehicle electrical system.

2.

Perform battery and starting system test with Battery/Starting/
Charging system tester.

3.

Press “ENTER” to begin the charging system test.

4.

Start engine.

SEL418X

5.

Press “ENTER” until “LOADS OFF REV ENGINE 5 SEC” is
displayed.

6.

Raise and hold the engine speed at 1,500 to 2,000 rpm for
about 5 seconds, then return to the engine to idle.
Once the increase in engine rpm is detected, press “ENTER”
to continue.

NOTE:

I

If after 30 seconds an increase in engine idle speed is not
detected, “RPM NOT DETECTED” will display.

I

Some engines may have a higher idle initially after starting,
particularly when the engine is cold. The tester may detect this
without any other action being taken. If this occurs, continue on
with the testing process. The final results will not be affected.

SEL419X

7.

The tester now checks the engine at idle and performs the
DIODE/RIPPLE check.

8.

When complete, the tester will prompt you to turn on the fol-
lowing electrical loads.

I

Heater fun set to highest. Do not run the A/C or windshield
defroster.

I

Headlamp high beam

I

Rear window defogger

NOTE:
Do not run the windshield wipers or any other cyclical loads.

CHARGING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester

SC-22

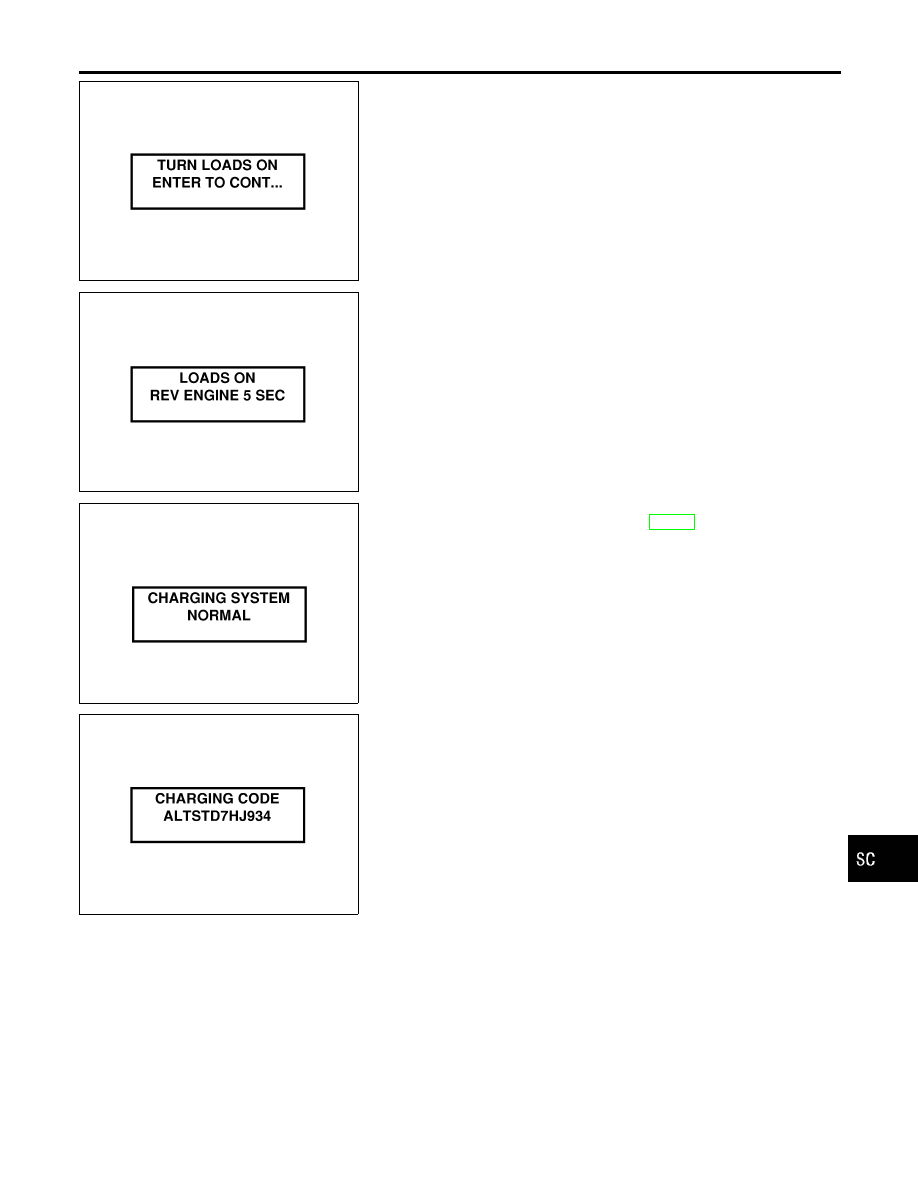

SEL420X

9.

Press “ENTER” to continue.

SEL421X

10. Raise and hold the engine speed at 1,500 to 2,000 rpm for

about 5 seconds, then return the engine to idle. Once the
increase in engine rpm is detected, press “ENTER” to con-
tinue.

NOTE:
If after 30 seconds an increase in engine idle speed is not detected,
“RPM NOT DETECTED” will be displayed. Press “ENTER” to
restart the test.

SEL422X

11. Diagnostic result is displayed on the tester. Refer to “DIAG-

NOSTIC RESULT ITEM CHART”, SC-24.

SEL577X

12. Press “ENTER” then test output code is displayed. Record the

test output code on the repair order.

13. Toggle back to the “DIAGNOSTIC SCREEN” for test results.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

EL

IDX

CHARGING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-23

DIAGNOSTIC RESULT ITEM CHART

NHSC0020S01

Diagnostic item

Service procedure

CHARGING SYSTEM NORMAL

Charging system is normal and will also show DIODE RIPPLE test result.

NO CHARGING VOLTAGE

Go to “WORK FLOW”, SC-25.

LOW CHARGING VOLTAGE

Go to “WORK FLOW”, SC-25.

HIGH CHARGING VOLTAGE

Go to “WORK FLOW”, SC-25.

DIODE RIPPLE NORMAL

Diode ripple is OK and will also show CHARGING VOLTAGE test result.

EXCESS RIPPLE DETECTED

Replace the alternator. Perform “DIODE RIPPLE” test again using Battery/Starting/
Charging system tester to confirm repair.

DIODE RIPPLE NOT DETECTED

Go to “WORK FLOW”, SC-25.

CHARGING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-24
