КАЛИБРАТОР ДАВЛЕНИЯ ПОРТАТИВНЫЙ МЕТРАН 501-ПКД-Р. Руководство по эксплуатации 1560.000.00 РЭ

Настоящее руководство по эксплуатации (РЭ) распространяется на калибратор давления портативный Метран 501-ПКД-Р (в дальнейшем калибратор) и предназначено для изучения его устройства, принципа действия и правил эксплуатации, хранения и транспортирования.

Ссылочные нормативные документы приведены в приложении А.

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение калибратора

Калибратор предназначен для точного измерения и воспроизведения давления, напряжения и силы постоянного тока. Калибратор применяется в качестве рабочего эталона при поверке и калибровке различных средств измерений давления (СИД), в том числе и преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразователей и вторичных приборов.

Пример условного обозначения калибратора при заказе приведен в приложении Б.

По устойчивости к климатическим воздействиям калибраторы соответствуют климатическому исполнению УХЛ 3.1 по ГОСТ 15150, но для работы при температуре от 0 до 50 ºС.

По устойчивости к механическим воздействиям калибраторы являются виброустойчивыми (группа N1) по ГОСТ 12997.

1.2 Характеристики

1.2.1 Код модуля давления, диапазон измерений модуля давления, поддиапазоны измеряемого давления, предельно допустимое избыточное давление приведены в таблице 1.

1.2.2 Диапазон показаний электрических сигналов, измеряемых электронным блоком:

Диапазон электрических сигналов, генерируемых электронным блоком:

Нормируемый диапазон измерений и генерации:

1.2.3 Пределы допускаемой основной погрешности калибратора в режиме измерения и генерации, а также число разрядов калибратора приведены в таблице 2.

Предел допускаемой дополнительной погрешности измерения давления, измерений и генерации постоянного тока и напряжения постоянного тока при изменении температуры окружающего воздуха от 0 до плюс 50 °С не должен превышать половины предела допускаемой основной погрешности на каждые 10 °С от температуры (20±2) °С.

1.2.4 Электрическое питание калибратора осуществляется от поставляемого сетевого блока питания «Метран 516» или от внутреннего аккумулятора.

В режиме генерации электрическое питание калибратора осуществляется только от сетевого блока питания.

1.2.5 Зарядка внутреннего аккумулятора осуществляется от поставляемого сетевого блока питания. При полном заряде аккумулятора, зарядка автоматически прекращается.

1.2.6 Питание сетевого блока питания осуществляется от сети однофазного переменного тока напряжением и частотой 50±1 Гц.

1.2.7 Мощность, потребляемая электронным блоком, Вт, не более:

1.2.8 Продолжительность работы электронного блока при полностью заряженном аккумуляторе - не менее 8 ч (без подсветки дисплея).

1.2.9 Время установления рабочего режима калибратора при его включении - не более 5 мин.

1.2.10 Время установления показаний калибратора при изменении вида и величины измеряемого параметра не более 10 с (действительно при усреднении 1).

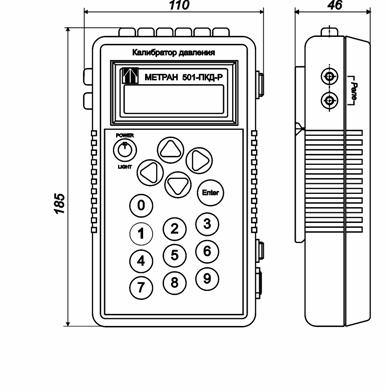

1.2.12 Габаритные и присоединительные размеры калибратора указанны в приложении В.

1.2.13 Калибратор обеспечивает выполнение следующих функций:

- включение / отключение заряда внутреннего аккумулятора;

- включение / отключение подсветки индикатора;

- определение подключенного к калибратору модуля давления;

- выбор 9 различных единиц измерения давления;

- выбор одного из 13 диапазонов измерения давления соответствующего диапазону поверяемого датчика;

- редактирование (с последующим сохранением в память калибратора) диапазонов измерения давления (изменение ВПИ и единиц измерения давления), соответствующих диапазонам поверяемых датчиков;

- ввод номера, ВПИ, единиц измерения поверяемого датчика давления;

- выбор токового выходного сигнала датчика давления;

- определение погрешности измерения давления поверяемого датчика по токовому выходному сигналу;

- определение в процентах от ВПИ выбранного диапазона поверяемого датчика величины измеренного давления;

- выбор коэффициента усреднения показаний калибратора (1 или 5) при измерении давления, где коэффициент усиления – число измерений при усреднении;

- сигнализацию (звуковой сигнал) 10% перегрузки при превышении измеряемого давления выбранного диапазона;

- обнуление (установку нуля) показаний измерения давления, тока и напряжения;

- выбор режима измерения тока или напряжения;

- выбор режима генерации тока или напряжения;

- установку значения генерируемого тока или напряжения;

- архивацию 14 протоколов поверки датчиков давления (с фиксацией даты, времени, показаний калибратора и датчика давления);

- проверку реле давления с фиксацией состояния реле и давления переключения реле;

- проверку герметичности системы со средствами измерения и задания давления;

1.2.14 Калибратор по заказу комплектуется аппаратно – программным интерфейсом, состоящим из адаптера RS-232 и ПО «Архив» (поставляемого на компакт-диске).

1.2.15 Аппаратно–программный интерфейс обеспечивает выполнение следующих функций:

- обеспечение связи калибратора с ПК по интерфейсу RS-232;

- считывание и сохранение архивов поверок из памяти калибратора в ПК;

- проведение процедуры поверки датчика давления;

- формирование протокола поверки датчика в соответствии с методикой поверки датчиков давления.

1.3 Состав изделия

1.3.1 Калибратор выполнен в виде портативного прибора и состоит из:

- комплекта сменных, в зависимости от диапазона, модулей давления;

- аккумулятора, обеспечивающего работу калибратора в автономном режиме;

- блока питания «Метран 516» для обеспечения работы электронного блока и поверяемого датчика давления, а также зарядки внутреннего аккумулятора;

- комплекта соединительных проводов для подключения к поверяемому датчику;

- комплекта средств задания давления во всем рабочем диапазоне задания давления с шлангом подключения и переходниками;

- адаптера для связи с персональным компьютером и ПО «Архив» на компакт-диске (поставляется по заказу).

Подробная информация о составе калибратора приведена в приложении Б.

1.4 Устройство и работа калибратора

1.4.1 Конструкция калибратора – модульная (см. приложение Д), основными элементами которой являются:

- электронный блок, включающий в себя модули интерфейса, сбора и обработки данных.

Модули давления одинаковых кодов взаимозаменяемые. Модули К2,5, К6, К25, М0,16 и М1 рассчитаны на измеряемую среду – чистый воздух.

Модули К2,5Д, К6Д, К25Д, М0,16Д, М1Д, М2,5, М10, М25 и М60 имеют в своей конструкции разделительную диафрагму (мембрану) из нержавеющей стали и обеспечивают работу с любыми средами, не вызывающими коррозию стали марки 12Х18Н10Т.

1.4.2 Измеряемое давление подается на сенсор (или разделительную мембрану и через разделительную жидкость на сенсор, если используется модуль с разделительной мембраной), расположенный в модуле давления, создавая на его выходе сигнал, величина которого пропорциональна величине давления. Аналого-цифровой преобразователь (АЦП), расположенный в модуле давления, преобразует величину измеренного сигнала в цифровой код, который передается в модуль сбора и обработки данных электронного блока калибратора. В энергонезависимой памяти (EEPROM) модуля давления хранятся калибровочные коэффициенты, индивидуальные для каждого экземпляра модуля и предназначенные для вычисления величины давления микроконтроллером электронного блока.

1.4.3 Измеряемый электрический сигнал через цепи защиты, предохраняющие электронную схему от перегрузок, попадает на вход АЦП, преобразующего величину измеренного электрического сигнала в цифровой код, обрабатываемый микроконтроллером. Для обеспечения заданной высокой точности измерения / генерации предназначены источник опорного напряжения (ИОН) и датчик температуры (ДТ), при помощи которого осуществляется термокомпенсация ИОН и измерительных цепей, минимизируя тем самым зависимость погрешности измерения от температуры окружающей среды.

1.4.4 Функции управления калибратором и обработки результатов измерений возложены на микроконтроллер модуля сбора и обработки информации электронного блока, а функции вывода информации на дисплей и ввода с клавиатуры – на микроконтроллер дисплея и клавиатуры интерфейсного модуля.

1.4.5 Электронный блок калибратора выполнен в виде переносного ручного прибора в пластмассовом корпусе, на лицевой поверхности которого размещены клавиатура и жидкокристаллический алфавитно-цифровой дисплей, а на боковых поверхностях – разъемы для подключения модуля давления, внешнего источника питания, адаптера для связи с персональным компьютером, реле давления и цепей измерения и генерации электрических сигналов.

1.4.6 Обозначение клавиш и мест для внешнего подключения электронного блока калибратора представлено на рисунке 1:

- клавиша «Питание/Подсветка» предназначена для включения/выключения калибратора. Для включения/выключения калибратора необходимо нажать и удерживать нажатой эту клавишу 2-3 секунды. Кратковременное нажатие этой клавиши в любом режиме работы калибратора произведет включение подсветки индикатора на 5 секунд;

- клавиши «Вверх», «Вниз» предназначены для выбора режима работы калибратора из текущего меню, а также для редактирования вводимых числовых значений;

- клавиша «Вперед» предназначена для входа в выбранный раздел меню и входа в режим редактирования;

- клавиша «Назад» предназначена для возврата в предыдущий раздел меню и выхода из режима редактирования (отмены сделанных изменений);

- клавиша «Ввод» предназначена для подтверждения сделанных изменений в режиме редактирования;

- цифровые клавиши «0»…«9» предназначены для ввода числовой информации в различных режимах работы калибратора (выбор коэффициента усреднения, ввод номера поверяемого датчика и т.д.), а также выполняют функцию «быстрого» перехода к необходимому разделу меню.

1.4.7 Питание калибратора осуществляется от внутреннего аккумулятора (при этом функция генерации тока/напряжения недоступна), либо от внешнего источника питания Метран 516 (при этом доступна функция заряда аккумулятора).

1.4.8 Для взаимодействия с персональным компьютером служит адаптер, который подключается к разъему RS-232 на корпусе электронного блока калибратора.

Клавиши “Вверх”, “Вниз”, “Вперед”, “Назад” – образуют джойстик

Рисунок 1 - Лицевая панель электронного блока калибратора

1.5 Маркировка и пломбирование

1.5.1 На прикрепленной к электронному блоку табличке нанесены надписи:

- товарный знак предприятия-изготовителя (или наименование предприятия-изготовителя или наименование предприятия-поставщика);

- код предела допускаемой основной погрешности;

- порядковый номер по системе нумерации предприятия-изготовителя;

1.5.2 Электронный блок опломбирован на предприятии-изготовителе.

1.6 Упаковка

1.6.1 Упаковка калибратора состоит из потребительской и транспортной тары, изготавливаемой по чертежам предприятия-изготовителя.

1.6.2 Упаковка произведена в соответствии с конструкторской документацией и обеспечивает сохранность калибраторов при транспортировании и складском хранении в течение гарантийного срока.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Меры безопасности

2.1.1 Калибратор соответствует требованиям безопасности по ГОСТ 12997.

2.1.2 По способу защиты человека от поражения электрическим током калибратор соответствует классу 0 по ГОСТ 12.2.007.0 как при работе с встроенным источником питания, так и при подключении сетевого блока питания к электросети.

2.2 Подготовка к работе

2.2.1 Перед началом работ внимательно изучить руководство по эксплуатации.

2.2.2 Извлечь калибратор из транспортной тары. Проверить комплектность, убедиться в отсутствии внешних повреждений. В холодное время года калибратор должен быть выдержан при температуре (25±10) ºС не менее трех часов.

Разместить калибратор на рабочем месте, обеспечив удобство работы.

При выборе места установки для поверки приборов необходимо учитывать следующее:

- среда, окружающая калибратор, не должна содержать примесей, вызывающих коррозию его деталей;

- тряска и удары во время работы калибратора должны отсутствовать;

- внешние электрические и магнитные поля должны находится в пределах, не нарушающих работу калибратора. При сильных электрических или магнитных помехах возможны сбои калибратора в режиме связи с персональным компьютером;

- внешние модули давления калибратора необходимо установить таким образом, чтобы исключить пространственное изменение положение при работе;

- полость давления СИД должна быть тщательно промыта.

ВНИМАНИЕ! Модули К2,5, К6, К25, М0,16 и М1 рассчитаны на измеряемую среду – чистый воздух. Использование указанных модулей для работы на других средах может привести к выходу их из строя.

2.3 Порядок соединения элементов калибратора

2.3.1 Для предотвращения обрывов и переломов электрических проводов при поверке (калибровке) СИД необходимо сначала произвести пневматическое (гидравлическое), а затем электрическое соединения поверяемых СИД к калибратору.

Для пневматического (гидравлического) подключения СИД к источнику давления (ИД) калибратора необходимо подсоединить модуль давления и через соответствующий трубопровод – поверяемый датчик давления. Для электрического соединения поверяемого датчика с калибратором необходимо подсоединить выход датчика к разъёмам для измерения электрических сигналов калибратора. Затем подключить модуль давления к соответствующему разъёму калибратора.

Схема внешних электрических и пневматических (гидравлических) соединений калибратора приведена в приложении Г. Схема электрического соединения электронного блока с поверяемым (калибруемым) датчиком давления приведена в приложении Е.

2.3.2 При проверке реле давления необходимо подсоединить его к источнику давления через трубопровод, электрический кабель подключить к разъёмам «Реле» электронного блока.

2.3.3 После окончания монтажа поверяемого (калибруемого) датчика давления и модуля давления необходимо проверить пневматическую (гидравлическую) систему (источник давления + модуль давления + поверяемый датчик давления) на герметичность.

Проверка герметичности калибратора проводится в следующей последовательности:

- выбрать режим проверки герметичности в основном меню калибратора (п. 2.10);

- источником давления подать в пневматическую (гидравлическую) систему давление, равное значению ВПИ поверяемого датчика;

- выдержать пневматическую (гидравлическую) систему под давлением 15 мин для затухания термодинамических процессов;

- провести тест на герметичность длительностью 2 мин в соответствии с п. 2.10.

Падение давления допускается не более 0,1% от ВПИ поверяемого прибора в минуту.

ВНИМАНИЕ! Во избежание повреждения сигнальных проводов кабеля модуля давления, сначала необходимо отсоединить его электрический разъем от электронного блока и только после этого отсоединить модуль от источника давления (пневмогидросистемы).

2.4 Использование калибратора

2.4.1 Произвести соединения элементов калибратора и поверяемого датчика давления в соответствии с приложением Г.

2.4.2 Выбрать режим «ИЗМЕРЕНИЯ» или «ПАМЯТЬ» для дальнейшей работы калибратора.

2.4.3 Заполнить необходимую информацию о поверяемом датчике (порядковый номер, ВПИ, единицы измерения) при работе калибратора в режиме «ПАМЯТЬ».

2.4.4 Заполнить необходимую информацию в соответствующих полях программы при работе калибратора совместно с персональным компьютером (при дистанционном управлении) и сформировать бланк протокола поверки.

2.4.5 Создать требуемое давление в пневматической (гидравлической) системе.

Для окончания переходных термодинамических процессов необходимо после подачи давления выдержать в течение времени указанного в руководствах по эксплуатации на источники давления.

ВНИМАНИЕ! При поверке приборов с рабочим давлением до 100 кПа, для предотвращения выхода из строя поверяемого прибора и модуля давления, необходимо уменьшить ход поршня ручного пневматического насоса Н-2,5 (Н-2,5М) с целью уменьшения порционного поступления сжатого воздуха в систему (полный ход поршня насоса обеспечивает давление порядка 80 кПа (для насоса Н-2,5М 35 кПа) в поверяемом приборе с объемом около 150 см³).

2.4.6 После необходимой выдержки произвести фиксацию показаний калибратора и поверяемого датчика. Калибратор автоматически производит расчет погрешности измерения давления поверяемым датчиком и заносит результаты измерений в протокол поверки (при текущем режиме работы программы «Память»).

2.5 Порядок работы с калибратором

2.5.1 Включить калибратор нажатием клавиши «Питание/подсветка» на одну секунду. Для включения или отключения подсветки ЖКИ в ходе работы следует кратковременно нажать клавишу «Питание/подсветка». Подсветка автоматически отключается через 3-5 секунд, позволяя экономить ресурсы внутреннего аккумулятора. Выключение калибратора осуществляется нажатием и удерживанием клавиши «Питание/подсветка» на время более 1секунды.

Если при отключенном внешнем источнике питания калибратор не включается после нажатия клавиши «Питание/подсветка», необходимо произвести зарядку аккумуляторной батареи, предварительно подключив источник питания.

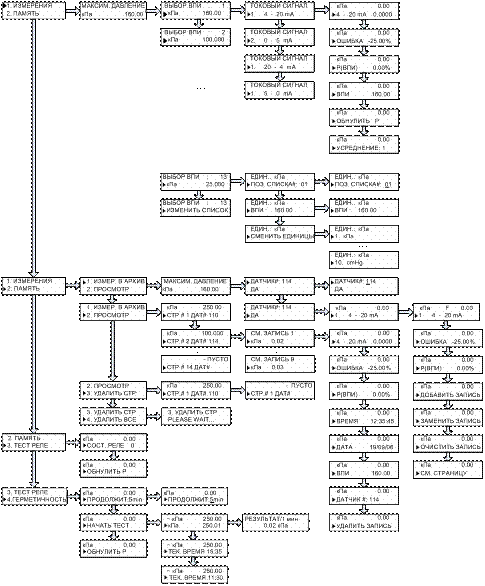

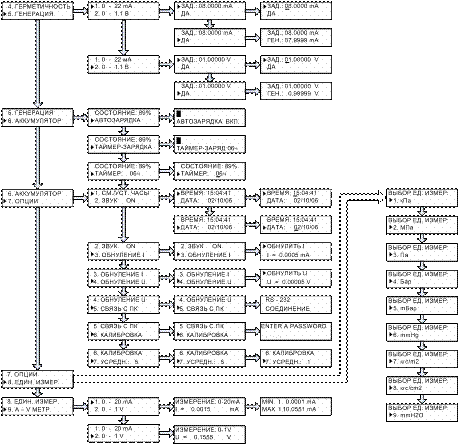

2.5.2 После включения калибратора на ЖКИ появляется основное меню (алгоритм работы с калибратором в приложении Ж).

Символ курсора "

" обозначает выбор пункта (режима) из общего списка меню. При нажатии клавиши "Вниз" курсор "

" сместится вниз, что будет означать выбор пункта меню "2. ПАМЯТЬ".

При дальнейшем нажатии клавиш "Вниз" или "Вверх" будут циклически предложены для выбора следующие пункты меню:

Каждый пункт меню имеет порядковый номер. Для быстрого перехода к необходимому пункту меню следует нажать соответствующую цифровую клавишу.

2.5.3 Для выбора режима из меню использовать клавишу «Вперед» или «Ввод. Для возврата в предыдущее меню или для выхода из режима использовать клавишу «Назад».

2.6 Режим измерения давления и токового сигнала

В данном режиме калибратор измеряет давление (при помощи внешнего модуля давления) и выходной токовый сигнал в диапазоне от 0 до 20 мА (с поверяемого датчика давления), что позволяет производить проверку работоспособности поверяемых СИД или заполнять бланк протокола поверки вручную (при отсутствии свободного места в памяти калибратора).

Перед началом работы необходимо произвести проверку герметичности пневматической (гидравлической) системы (см. п. 2.10). После этого следует установить ноль (произвести обнуление показаний) измеренного давления на калибраторе (см. п. 2.6.5) и поверяемом датчике давления (если имеется такая возможность).

2.6.1 Для работы калибратора в режиме «ИЗМЕРЕНИЯ» при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «1») необходимо установить курсор «

» в основном меню на пункте:

ВНИМАНИЕ! Все значения величин даны для примера.

2.6.2 На ЖКИ появится информация о максимальном давлении модуля (ВПИ):

2.6.2.1 Если модуль давления не подключен к калибратору, то на экране ЖКИ появится соответствующее сообщение:

В этом случае следует выключить калибратор клавишей «Питание/подсветка», подключить модуль давления и повторить п.п. 2.6.1 – 2.6.2.

2.6.3 Нажать клавишу «Вперед» или «Ввод» для выбора диапазона давления поверяемого датчика. В появившемся меню клавишами «Вниз» или «Вверх» выбрать необходимый диапазон измерения давления, соответствующий ВПИ поверяемого датчика:

При нажатии клавиш «Вниз» или «Вверх» циклически будет предлагаться 13 диапазонов:

Информация о диапазоне поверяемого датчика используется для вычисления погрешности измерения давления, а также для сигнализации перегрузки поверяемого датчика (звуковой сигнал).

Для изменения диапазона (изменение единиц измерения давления, ВПИ), следует выбрать пункт «ИЗМЕНИТЬ СПИСОК» (см. п. 2.7).

После выбора диапазона, соответствующего диапазону поверяемого датчика необходимо нажать клавишу «Вперед» или «Ввод».

2.6.4 В появившемся меню произвести выбор диапазона выходного токового сигнала поверяемого датчика:

При нажатии клавиш «Вниз» или «Вверх» на нижней строке будет предлагаться для выбора следующие диапазоны:

Выбор диапазона выходного сигнала поверяемого датчика учитывается при расчёте погрешности измерения давления.

При помощи клавиш «Вверх» и «Вниз» (или соответствующих цифровых клавиш) следует выбрать необходимый диапазон токового сигнала и нажать клавишу «Вперед» или «Ввод», для перехода в режим измерения.

2.6.5 В режиме измерения на первой строке ЖКИ отображается непрерывно обновляемое, с некоторым временным интервалом, значение текущего давления в выбранных единицах давления (временной интервал обновления показаний зависит от выбранного параметра УСРЕДНЕНИЕ). На второй строке отображается информация об измеренном токовом сигнале, погрешности измерения давления, проценте текущего давления от выбранного ВПИ и величине ВПИ. При входе в режим измерения на второй строке отображается информация о выбранном диапазоне токового сигнала поверяемого датчика и значении этого сигнала:

Выбор отображаемой информации на второй строке осуществляется клавишами «Вверх», «Вниз» или цифровыми клавишами. При нажатии клавиши «Вниз» на второй строке отобразится погрешность измерения давления поверяемого (калибруемого) датчика. Выходной токовый сигнал поверяемого датчика пересчитывается в давление, полученное значение сравнивается с величиной давления, измеряемого модулем.

При нажатии клавиши «Вниз» на второй строке отобразится значение текущего давления в процентах от выбранного ВПИ:

При нажатии клавиши «Вниз» на второй строке отобразится значение ВПИ выбранного диапазона:

При нажатии клавиши «Вниз» на второй строке отобразится команда «ОБНУЛИТЬ Р», необходимая для обнуления показаний измерения давления:

Для обнуления показаний измерения давления калибратора необходимо нажать клавишу «Вперед» или «Ввод». При этом смещение нуля записывается в энергонезависимую память модуля давления. Необходимо очень внимательно использовать эту команду, т.к. обнуление показаний калибратора при давлении приведет к «смещению» показаний измеряемого давления, следовательно, к ухудшению метрологической точности.

Для обнуления показаний токового сигнала следует использовать режим обнуления показаний при измерении тока (см. п. 2.16).

При нажатии клавиши «Вниз» на нижней строке отобразится пункт с выбором усреднения показаний:

Нажатие клавиши «Вперед» или «Ввод» на данном пункте позволяет включить/отключить усреднение показаний давления. Если усреднение давления включено (значение усреднения равен 5), то в режиме измерения давления на экран выводится значение давления, усредненное по пяти измерениям. При этом реакция на изменение давления будет значительно медленнее, поэтому включение усреднения рекомендуется после установления давления определенной величины. Значение параметра усреднения не заносится в энергонезависимую память калибратора, поэтому каждый раз после включения калибратора, усреднение отключено. Усреднение не распространяется на режимы поверки реле и проверки герметичности.

Примечание: Быстрый выбор необходимой строки осуществляется нажатием на соответствующую цифровую клавишу. Например, для выбора команды «ОБНУЛИТЬ Р», следует нажать клавишу «5».

2.6.6 Для фиксации показаний калибратора (измеренного значения давления и токового сигнала) необходимо нажать клавишу «Вперед» или «Ввод» на любом из пунктов режима «ИЗМЕРЕНИЕ», кроме пунктов «ОБНУЛЕНИЕ Р» и «УСРЕДНЕНИЕ»:

При нажатии клавиш «Вниз» или «Вверх» будут отображены зафиксированные измеренные параметры тока, давления, погрешности и значение текущего давления в процентах от ВПИ:

При фиксации показаний на верхней строке ЖКИ появляется символ «F», причем при пролистывании нижней строки, пункты «ОБНУЛИТЬ Р» и «УСРЕДНЕНИЕ» будут отсутствовать.

2.6.7 Для возврата в режим измерения следует повторно нажать клавишу «Вперед» или «Ввод».

2.6.8 Для возврата в основное меню из режима измерения следует нажать клавишу «Назад» четыре раза.

2.7 Изменение диапазона давления

Информация о диапазонах хранится в энергонезависимой памяти калибратора. В калибраторе предусмотрена возможность изменять диапазоны (редактирование значения ВПИ и единиц измерения) в соответствии с диапазоном поверяемого датчика давления.

2.7.1 Для изменения диапазона следует выполнить действия согласно п.п. 2.6.1 – 2.6.3. При помощи клавиш «Вверх» или «Вниз» установить курсор на пункте:

2.7.2 В появившемся меню редактирования диапазона выводится информация о сохраненных диапазонах.

На верхней строке ЖКИ отображается единица измерения выбранного диапазона.

На нижней строке отображается номер пункта в списке диапазонов. При нажатии клавиш «Вниз» или «Вверх» будут циклически предложены для изменения позиция списка, ВПИ и единицы измерения:

2.7.3 Выбрать номер пункта в списке диапазонов, который необходимо изменить. Для этого выбрать пункт «ПОЗ. СПИСКА #:» и нажать клавишу «Вперед» или «Ввод». В режиме редактирования ввести номер пункта в списке диапазонов, который необходимо изменить (появится курсор в виде подчеркивания):

Выбор номера пункта осуществляется цифровыми клавишами или клавишами «Вверх», «Вниз». После выбора номера диапазона, нажать клавишу «Ввод»:

2.7.4 Для изменения значения верхнего предела измерения установить курсор напротив строки «ВПИ:» и нажать клавишу «Вперед» или «Ввод» (появится курсор в виде подчеркивания):

С помощью клавиш «Вперед», «Назад» установить курсор на редактируемый числовой разряд, а клавишами «Вверх», «Вниз» или цифровыми клавишами изменить значение в выбранном числовом разряде. Для изменения разрядности ВПИ (например с 10.0000 до 100.000) установить курсор под разрядной точкой (с помощью клавиш «Вперед», «Назад»), а клавишами «Вверх» и «Вниз» сместить позицию разрядной точки соответственно вправо или влево.

После редактирования значения ВПИ диапазона нажать клавишу «Вперед» или «Ввод».

2.7.5 Для изменения единиц измерения установить курсор на пункте «ЕД.ИЗМЕРЕНИЯ» и нажать клавишу «Вперед» или «Ввод» для перехода в режим выбора единиц измерения давления:

Калибратор позволяет выбрать следующие единицы измерения давления:

Для выбора необходимых единиц измерения давления следует нажать клавиши «Вверх», «Вниз» или соответствующие цифровые клавиши.

Для подтверждения выбора единиц измерения давления необходимо установить курсор напротив соответствующих единиц и нажать клавишу «Ввод». После этого происходит сохранение в памяти калибратора выбранных единиц и выход из режима выбора единиц измерения давления.

2.7.6 Введенные значения ВПИ и единицы измерения сохраняются в энергонезависимой памяти калибратора и доступны при последующих сеансах работы.

2.7.7 Для возврата в меню выбора диапазона, нажать клавишу «Назад». В списке диапазонов под соответствующим номером появится введенный диапазон.

2.7.9 Для возврата в основное меню калибратора нажать клавишу «Назад» четыре раза.

2.8 Работа с памятью

Этот режим работы калибратора необходим для протоколирования (занесения в память калибратора с привязкой к текущему времени и дате) результатов поверки датчиков давления. В памяти калибратора сохраняется до 14 протоколов поверки. Каждый протокол (страница памяти) состоит из заголовка, и девяти записей.

Заголовок включает в себя общую информацию о поверяемом датчике:

- порядковый номер датчика (от 1 до 255 присваивается пользователем);

Каждая запись в странице памяти (протоколе) содержит полную информацию о поверенной точке ряда нагружения:

- значение измеренного давления в процентах от диапазона поверяемого СИД;

- диапазон и значение выходного токового сигнала поверяемого СИД;

- погрешность измерения давления поверяемого СИД в процентах от ВПИ;

Перед определением метрологических характеристик поверяемых СИД необходимо произвести проверку герметичности пневматической (гидравлической) системы (см. п. 2.10). После этого установить ноль (произвести обнуление показаний) измеренного давления на калибраторе (см. п. 2.6.5) и поверяемом датчике (если имеется такая возможность).

2.8.1 Для работы калибратора в режиме протоколирования процесса поверки (работа с памятью) установить в основном меню курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «2») на пункте:

и нажать клавишу «Вперед» или «Вниз». При этом осуществляется вход в меню работы с памятью:

Выбор необходимого пункта меню работы с памятью осуществляется при помощи клавиш «Вниз» или «Вверх». Данный раздел меню содержит следующие пункты:

2.8.2 Поверку датчика в режиме «Память» следует начинать с заполнения заголовка новой страницы памяти протокола. Для этого необходимо установить курсор на пункте:

и нажать клавишу «Вперед» или «Ввод». При этом на экране ЖКИ появится значение ВПИ подключенного модуля давления:

Если модуль давления не подключен к калибратору, то на экране ЖКИ появится соответствующее сообщение (см. п. 2.6.2.1). При этом необходимо произвести подключение модуля и повторить п. п. 2.8.1 – 2.8.2.

2.8.3 Для продолжения работы следует нажать клавишу «Вперед» или «Ввод». В появившемся разделе ввести условный (порядковый) номер поверяемого СИД (по умолчанию отображается последний введенный номер). Для изменения порядкового номера установить курсор на строку «ДАТЧИК#» и нажать клавишу «Вперед» или «Ввод», под редактируемым номером появится курсор в виде подчеркивания:

С помощью цифровых клавиш или клавиш «Вперед», «Назад», «Вверх», «Вниз» ввести порядковый номер поверяемого датчика. Для сохранения отредактированного значения нажать клавишу «Ввод». Выбрать значение порядкового номера в интервале 1 - 255. После ввода порядкового номера поверяемого датчика установить курсор на нижнюю строку:

В случае ввода порядкового номера датчика, совпадающего с ранее введенным, программа переходит в режим измерения (минуя этап выбора диапазона измерения давления).

При заполнении памяти калибратора (заполнены 14 страниц памяти) и попытке заполнить новую страницу (ввод порядкового номера поверяемого датчика давления), калибратор выдаст сообщение о переполнении памяти. В этом случае необходимо сохранить протоколы поверки (перенести в память компьютера) и произвести очистку памяти калибратора (см. п. 2.8.12, 2.8.13).

2.8.4 При поверке датчика впервые (в памяти калибратора отсутствует его порядковый номер) необходимо ввести его параметры: ВПИ, единицы измерения давления и диапазон токового сигнала (аналогично режиму «ИЗМЕРЕНИЯ», см. п. п. 2.6.3 - 2.6.4). После ввода необходимой информации, калибратор переходит в режим измерения.

2.8.5 Для фиксации показаний нажать клавишу «Вперед» или «Ввод» на любом из пунктов режима измерения, кроме пунктов «ОБНУЛЕНИЕ Р» и «УСРЕДНЕНИЕ». При фиксации на верхней строке ЖКИ появится символ «F»:

Просмотр зафиксированной информации осуществляется при помощи клавиш «Вниз» или «Вверх», при этом на нижней строке будут циклически отображаться следующие пункты:

4 – 20 mA 14.0139 (диапазон и измеренное значение токового сигнала датчика);

ПОГРЕШ. 0.09% (рассчитанное значение погрешности измерения давления);

P(ВПИ) 62.50% (текущее давление в процентах от ВПИ датчика давления);

ВПИ 160 кПа (выбранный диапазон измерения давления);

2.8.6 Для сохранения измерения в памяти калибратора, необходимо зафиксировать показания и установить курсор на пункте:

Сохранение измерений в памяти калибратора осуществляется последовательно, т.е. при заполнении заголовка страницы, первое зафиксированное измерение сохраняется в первой ячейки памяти (записи). Каждое последующее измерение будет сохраняться в следующей записи, пока не произойдет заполнение страницы (сохранение девяти точек ряда нагружения).

При попытке добавить десятую запись, калибратор выдаст соответствующее сообщение на экран ЖКИ.

После сохранения записи в памяти калибратора происходит автоматический возврат в режим измерения.

2.8.7 С помощью функции «ЗАМЕНИТЬ ЗАПИСЬ» можно осуществить сохранение текущих зафиксированных измерений в произвольно выбранную запись страницы.

Для замены существующей записи (при допущенной ошибке при фиксации показаний) следует зафиксировать показания, установить курсор на пункте «ЗАМЕНИТЬ ЗАПИСЬ»:

Клавишами «Вниз» или «Вверх» выбрать номер записи (измерения), которую необходимо заменить:

На верхней строке отображается порядковый номер записи в странице. На нижней строке отображается зафиксированное измеренное значение давления.

После замены записи происходит автоматический возврат в режим измерения.

2.8.8 Для удаления (очистки) всех записей из страницы памяти следует зафиксировать показания калибратора, установить курсор на пункте:

и нажать клавишу «Ввод». При этом происходит очистка всех записей (измерений) в выбранной странице памяти, а заголовок протокола (информация о порядковом номере, ВПИ и токовом диапазоне) сохраняется.

Для возврата в режим измерения нажать клавишу «Назад».

2.8.9 Для просмотра содержимого текущей страницы памяти калибратора из режима измерения следует зафиксировать показания, перейти на пункт:

и нажать клавишу «Ввод». При этом программа калибратора переходит в режим просмотра содержимого записей протокола:

Для получения подробной информации о зафиксированном измерении, следует с помощью клавиш «Вверх» и «Вниз», или цифровых клавиш выбрать интересующую запись (с 1 по 9) и нажать клавишу «Вперед» или «Ввод»:

Для пролистывания информации о зафиксированном измерении использовать клавиши «Вверх» и «Вниз». При этом на экране отобразится следующая информация:

Для удаления из памяти калибратора текущей записи в режиме просмотра следует выбрать номер записи, установить курсор на пункте:

и нажать клавишу «Вперед» или «Ввод». При этом остальные записи и заголовок страницы, остаются неизменными. После удаления записи произойдет автоматический возврат в режим просмотра записей.

Для возврата в подменю просмотра записей необходимо нажать клавишу «Назад»

2.8.10 Для просмотра созданного архива в режиме «ПАМЯТЬ» следует установить курсор на пункте:

и нажать клавишу «Вперед» или «Ввод». При этом калибратор переходит в режим просмотра архива протоколов:

Архив состоит из 14 протоколов, имеющих заголовок: ВПИ поверяемого датчика, (верхняя строка), номер страницы памяти (протокола) и номер поверяемого датчика (нижняя строка).

С помощью клавиш «Вверх» и «Вниз» производится выбор интересующей страницы

Если выбрана страница, не имеющая записей и заголовка, то такая страница помечается надписью «-ПУСТО» в верхней строке.

2.8.11 Для просмотра содержимого выбранной страницы следует нажать клавишу «Вперед» или «Ввод». При этом калибратор переходит в режим просмотра записей:

Выбор необходимой записи осуществляется при помощи клавиш «Вверх» и «Вниз», или цифровых клавиш:

Для получения подробной информации о зафиксированном измерении следует нажать клавишу «Вперед» или «Ввод». При этом калибратор перейдет в режим просмотра содержимого записи, аналогичный режиму просмотра в режиме измерения (см. п. 2.8.9).

2.8.12 Для удаления произвольно выбранной страницы (протокола) требуется установить курсор на пункт:

В появившемся меню необходимо выбрать номер удаляемой страницы:

Для возврата в режим «ПАМЯТЬ» нажать клавишу «Назад» два раза.

2.8.13 Для очистки всех страниц памяти калибратора необходимо установить курсор на пункте:

и нажать клавишу «Вперед» или «Ввод». При этом на экране ЖКИ появится сообщение:

после чего произойдет полная очистка памяти (все протоколы поверки будут удалены).

2.9 Работа с реле давления

Данный режим калибратора предназначен для проведения проверочных и настроечных работ с реле давления. Режим работы с реле давления позволяет отслеживать состояние реле (замкнутый или разомкнутый контакт) и фиксировать значение давления переключения реле.

2.9.1 Для работы калибратора в режиме «ТЕСТ РЕЛЕ» следует произвести соединение поверяемого реле и калибратора (см приложение Г). При помощи прилагаемого к реле соединительного кабеля произвести подключение реле давления к соответствующему разъему калибратора (см. рисунок 1).

При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «3») установить курсор на пункте основного меню:

На верхней строке ЖКИ отображается текущее измеренное давление в выбранных единицах измерения. Выбор единиц измерения давления в данном режиме осуществляется в пункте «8. ЕДИН. ИЗМЕРЕН.» основного меню калибратора (см. п. 2.19).

На нижней строке ЖКИ отображается информация о состоянии реле («СОСТ.РЕЛЕ 0» - контакты разомкнуты, «СОСТ.РЕЛЕ 1» - контакты замкнуты), либо предлагается режим обнуления показаний калибратора:

2.9.2 Перед проведением проверки срабатывания реле давления (фиксации давления), необходимо произвести обнуление показаний калибратора. Для этого следует выбрать режим «ОБНУЛИТЬ Р» при помощи клавиш «Вверх» и «Вниз»:

2.9.3 Для определения и фиксации давления переключения уставки реле, установить при помощи клавиши «Вверх» или «Вниз» режим состояния реле:

и плавно повысить давление в пневматической (гидравлической) системе. При срабатывании реле, калибратор производит фиксацию показаний:

После фиксации показаний, нажать клавишу «Вперед» или «Ввод» для возврата в режим проверки состояния реле. При этом на нижней строке ЖКИ отображается состояние реле:

Для фиксации давления переключения реле на обратном ходе, плавно уменьшить давление в системе. При обратном срабатывании реле, калибратор зафиксирует текущее давление.

2.9.4 Выход из режима «ТЕСТ РЕЛЕ» в основное меню калибратора производится нажатием клавиши «Назад».

2.10 Проверка герметичности

Перед определением метрологических характеристик поверяемых СИД и измерением давления, необходимо произвести проверку герметичности пневматической (гидравлической) системы.

Проверка герметичности системы осуществляется на избыточном давлении (при поверке СИД избыточного давления) или на разрежении (при поверке датчика разрежения), равного ВПИ поверяемого СИД (если нет особых указаний в паспорте или руководстве по эксплуатации).

2.10.1 Для проверки герметичности пневматической (гидравлической) системы следует произвести соединение элементов системы (согласно приложению Г) и создать необходимое давление (разрежение). При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «4») установить курсор на пункте основного меню:

и нажать клавишу «Вперед» или «Ввод». При этом калибратор переходит в режим проверки герметичности:

На верхней строке ЖКИ отображается текущее измеренное давление в выбранных единицах измерения. На второй строке отображается информация о продолжительности времени теста герметичности в минутах, либо предлагается начать тест на герметичность.

Выбор единиц измерения давления в данном режиме осуществляется в пункте «8. ЕДИН. ИЗМЕРЕН.» основного меню калибратора (см. п. 2.19).

2.10.2 Выбор времени теста (по умолчанию продолжительность теста составляет 5 минут), производиться установкой курсора на пункте:

и нажатием клавиши «Вперед» или «Ввод». При этом появится курсор в виде подчеркивания под редактируемым временем теста. Используя цифровые клавиши или клавиши «Вверх», «Вниз», следует установить необходимое время теста от 1 до 9 минут (рекомендуемое время теста на герметичность – 2 минуты). Для подтверждения изменения следует нажать клавишу «Вперед» или «Ввод».

2.10.3 Для проведения теста на герметичность необходимо установить в системе необходимое давление, произвести выдержку при заданном давлении в течение 10 минут (для окончания переходных термодинамических процессов). При помощи клавиш «Вверх» или «Вниз» установить курсор на строке:

и нажать клавишу «Вперед» или «Ввод». При этом калибратор перейдет в режим контроля давления:

На верхней строке ЖКИ отображается текущее измеренное давление. На нижней строке отображается зафиксированное значение давления в начале теста.

Для просмотра текущего времени или времени окончания теста нажать клавишу «Вниз» или «Вверх»:

Тест на герметичность можно прервать, не дожидаясь его окончания, нажатием клавиши «Назад».

2.10.4 После окончания времени теста на экране ЖКИ выводится информация о результате герметичности системы (результат изменения давления в минуту):

Система считается герметичной, если результат теста не превышает 0,1% от установленного давления в минуту.

2.10.5 Выход из режима отображения результата теста осуществляется нажатием клавиши «Ввод», после чего калибратор переходит в режим теста на герметичность.

2.10.6 Для выхода из режима теста на герметичность в основное меню следует нажать клавишу «Назад».

2.11 Работа в режиме генерации тока/напряжения

Калибратор может работать в одном из режимов генерации:

- генерация тока в диапазоне от 0 до 22 мА (нормированный диапазон от 0 до 20 мА);

- генерация напряжения постоянного тока в диапазоне от 0 до 1,1 В (нормированный диапазон от 0 до 1 В).

Предел допускаемой основной погрешности в режиме генерации электрических сигналов указан в таблице 2.

2.11.1 Для работы калибратора в режиме генерации электрических сигналов следует произвести подключение внешнего источника питания к калибратору, подключить прилагаемый комплект проводов к линии электрический цепи и к соответствующим присоединительным разъемам калибратора:

При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «5») установить курсор на пункте основного меню:

2.11.2 В предлагаемом меню выбрать режим работы (генерация тока или генерация напряжения), установив курсор на строку с диапазонном генерируемого сигнала при помощи клавиш «Вверх» или «Вниз»:

В зависимости от выбранного режима на экране ЖКИ появляется следующее меню:

2.11.3 Для ввода значения генерируемой величины электрического сигнала (тока или напряжения), следует установить курсор «►» на верхней строке и нажать клавишу «Вперед» или «Ввод». После этого калибратор переходит в режим редактирования (появится курсор в виде подчеркивания):

Изменение значения генерируемого электрического параметра следует производить клавишами «Вперед», «Назад» (для перемещения курсора по разрядам вводимого значения), клавишами «Вверх», «Вниз» или цифровыми клавишами установить необходимую величину генерируемого сигнала. Для сохранения числового значения генерируемой величины необходимо нажать клавишу «Вперед» или «Ввод».

2.11.4 Для начала режима генерации необходимо установить курсор на пункте «ДА» и нажать клавишу «Вперед» или «Ввод». После некоторой паузы (требующейся для самокалибровки АЦП), калибратор перейдет в режим генерации:

На верхней строке ЖКИ отображается введенное значение генерируемого параметра, а на нижней строке – измеренное (реальное) в электрической цепи значение генерируемого параметра.

2.11.5 Для выхода из режима генерации в основное меню калибратора, следует нажать клавишу «Назад» три раза.

2.12 Работа с аккумулятором

Внимание! Аккумулятор, входящий в комплект поставки, необходимо зарядить в калибраторе давления или в зарядном устройстве GP PowerBank Universal (в комплект поставки не входит). Это связано с тем, что с момента заряда аккумулятора на заводе-изготовителе прошел значительный срок, в течение которого он частично разрядился (самопроизвольный разряд аккумуляторов при комнатной температуре достигает 20% в месяц и через 9-12 месяцев после заводского заряда аккумуляторы могут полностью разрядиться).

Для первой зарядки аккумулятора в калибраторе, требуется выбрать режим «ТАЙМЕР-ЗАРЯДКА» и установить таймер на 15 часов (см. п.п. 2.12.4-2.12.6). При этом калибратор произведет полную зарядку аккумулятора и произведет фиксацию уровня зарядки, необходимую для расчета степени заряженности аккумулятора.

Калибратор производит зарядку аккумулятора постоянным током 15-20 мА, что соответствует требуемому уровню тока зарядка данного типа аккумуляторов.

При использовании нового аккумулятора, а также аккумулятора, находящегося в комплекте поставки калибратора, необходимо произвести тренировочные циклы заряда/разряда аккумулятора. Операцию с полным разрядом и последующим зарядом нужно повторить три-четыре раза с перерывом между циклами не более 1 недели. Это позволит увеличить срок службы аккумулятора.

Срок службы аккумулятора определяется количеством циклов заряд/разряд, поэтому рекомендуется производить зарядку аккумулятора при уровне заряда менее 50 % (информация о уровне заряда аккумулятора выводится при входе в режим «АККУМУЛЯТОР»). Для реальных условий эксплуатации количество циклов составляет не менее 500, при этом емкость аккумулятора уменьшается на 60% относительно номинального значения (характерно для аккумулятора типа GP17R8H). Это количество циклов заряда/разряда соответствует 3 годам эксплуатации калибратора в реальных условиях (в среднем 3 цикла заряд/разряд в неделю).

Если во время работы с калибратором без внешнего источника питания на ЖКИ появляется изображение разряженного аккумулятора

, необходимо произвести зарядку аккумулятора (в режиме «АВТОЗАРЯДКА» или в режиме «ТАЙМЕР-ЗАРЯДКА»). Работоспособность калибратора может сохраниться еще некоторое время (от 10 до 30 мин), если не пользоваться подсветкой ЖКИ, но при этом запись в энергонезависимую память калибратора (в режиме «ПАМЯТЬ») будет запрещена во избежание сбоев. Необходимо учитывать, что включение подсветки ЖКИ значительно ускоряет разрядку аккумулятора.

ВНИМАНИЕ! Запрещается использовать функцию зарядки аккумулятора в случае отсутствия аккумулятора в батарейном отсеке (питание электронного блока осуществляется от внешнего источника питания), так как может произойти сбой работы процессора электронного блока. В случае сбоя необходимо отключить питание электронного блока на время не менее 5 секунд. При использовании функции зарядки аккумулятора, следует убедиться, что к калибратору подключен внешний источник питания.

ВНИМАНИЕ! В батарейном отсеке калибратора допускается производить зарядку аккумуляторов типа GP17R8H (или аналогичных). Запрещается производить зарядку щелочных батарей, так как это может привести к выходу калибратора из строя.

2.12.1 Для зарядки аккумулятора при помощи электронного блока необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «6») на пункте основного меню:

При этом калибратор переходит в меню выбора режима зарядки аккумулятора:

На верхней строке ЖКИ отображается информация о текущем состоянии (уровне заряда) аккумулятора. На нижней строке отображаются режимы зарядки аккумулятора, выбираемые при помощи клавиш «Вверх» или «Вниз»:

Примечание: При уровне заряда аккумулятора более 50% производить зарядку не рекомендуется (для увеличения срока эксплуатации).

2.12.2 Калибратор обеспечивает зарядку аккумулятора в двух режимах: автоматическая зарядка и зарядка по таймеру.

Режим «АВТОЗАРЯДКА» применяется для автоматической зарядки аккумулятора. Зарядка будет происходить до тех пор, пока напряжение на клеммах аккумулятора не достигнет верхнего установленного предела. При этом время зарядки зависит от уровня заряда аккумулятора.

Режим «ТАЙМЕР-ЗАРЯДКА» применяется для зарядки аккумулятора в течение заданного интервала времени. Для полной зарядки аккумулятора необходимо установить таймер на 15 часов.

2.12.3 Для выбора режима «АВТОЗАРЯДКА», следует установить курсор на строке:

и нажать клавишу «Вперед» или «Ввод». При этом на экране ЖКИ отобразится процесс зарядки аккумулятора. После окончания зарядки калибратор переходит в основное меню.

2.12.4 При выборе режима «ТАЙМЕР-ЗАРЯДКА» необходимо сначала установить время зарядки. Для этого, при помощи клавиш «Вверх» или «Вниз», следует установить курсор на строке:

и нажать клавишу «Вперед» или «Ввод» для перехода в режим редактирования времени зарядки (появится курсор в виде подчеркивания под одной из цифр).

Изменение времени зарядки аккумулятора осуществляется цифровыми клавишами или клавишей «Вверх» или «Вниз». Время зарядки выбирается от 5 до 15 часов с дискретностью в один час. Для сохранения введенного значения необходимо нажать клавишу «Вперед» или «Ввод».

2.12.5 После установки таймера зарядки, следует выбрать режим при помощи клавиш «Вверх» или «Вниз»:

ВНИМАНИЕ! Зарядку аккумулятора требуется довести до конца! Запрещается отключать внешний источник питания во время зарядки аккумулятора.

2.13 Режим дополнительных настроек калибратора (опции)

Данный раздел основного меню калибратора содержит внутренние настройки калибратора (установка часов и даты, включение / выключение звукового сигнала, обнуление электрических параметров, связь с персональным компьютером).

Для входа в режим «ОПЦИИ» необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:

и нажать клавишу «Вперед» или «Ввод». На экране ЖКИ появляется меню, содержащее следующие пункты:

Выбор необходимого пункта меню осуществляется установкой курсора на соответствующей строке при помощи клавиш «Вверх» или «Вниз», либо при помощи соответствующей цифровой клавиши.

2.14 Установка времени, даты

Калибратор имеет часы, работающие независимо от внутреннего аккумулятора и внешнего источника питания. Текущее время (отображается в 24 часовом формате) и дата (формат отображения: день/месяц/год) обеспечивают хронологическую точность протоколам поверки (при работе калибратора в режиме «ПАМЯТЬ»).

2.14.1 Для установки времени и даты требуется установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:

и нажать клавишу «Вперед» или «Ввод». После этого на экране ЖКИ отобразится текущее время и дата:

2.14.3 Для изменения текущего времени необходимо установить курсор на пункте «ВРЕМЯ» и нажать клавишу «Вперед» или «Ввод».

При этом калибратор входит в режим редактирования текущего времени (появляется курсор в виде подчеркивания). При помощи клавиш «Вперед», «Назад» следует установить курсор под редактируемой цифрой, а при помощи цифровых клавиш (или клавиш «Вверх», «Вниз») ввести требуемое время. Для сохранения измененного текущего времени требуется нажать клавишу «Вперед» или «Ввод».

2.14.4 Для изменения текущей даты необходимо установить курсор на пункте «ДАТА»:

и нажать клавишу «Вперед» или «Ввод». При этом калибратор входит в режим редактирования текущей даты (появляется курсор в виде подчеркивания). При помощи клавиш «Вперед», «Назад» следует установить курсор под редактируемой цифрой, а при помощи цифровых клавиш (или клавиш «Вверх» или «Вниз») ввести текущую дату. Для сохранения измененной даты необходимо нажать клавишу «Вперед» или «Ввод».

2.14.5 Для выхода из режима «СМ./УСТ. ЧАСЫ» в основное меню, следует нажать клавишу «Назад» два раза.

2.15 Разрешение/запрещение звукового сигнала

Калибратор имеет встроенный звукоизлучающий динамик, который дублирует нажатие клавиш звуковыми сигналами (этот режим выбирается по желанию пользователя), а так же сигнализирует о превышении допустимого значения давления (режим аварийной сигнализации превышения давления включен постоянно и пользователем не отключается). При превышении измеряемого давления установленного диапазона, калибратор сигнализирует прерывистым звуковым сигналом, при превышении давления ВПИ модуля давления — постоянным.

2.15.1 Для включения звукового сигнала при нажатии клавиш необходимо установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») на пункте основного меню:

2.15.2 В появившемся меню следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «2») на пункте «ЗВУК OFF»:

и нажать клавишу «Вперед» или «Ввод». При этом произойдет включение звукового сигнала. Надпись на экране измениться:

2.15.3 Для отключения звукового сигнала следует установить курсор на строке «ЗВУК ON» и нажать клавишу «Вперед» или «Ввод». При этом звуковой сигнал сохранится в экстренной ситуации – перегрузка по давлению.

2.15.4 Для возврата в основное меню необходимо нажать клавишу «Назад» два раза.

2.16 Обнуление показаний при измерении тока

Перед началом измерения электрических сигналов (тока и напряжения) в режиме «A – V метр» (см. п. 2.20) необходимо произвести обнуление показаний калибратора (установка нуля).

2.16.1 Для обнуления токового сигнала следует установить курсор напротив пункта основного меню при помощи клавиш «Вверх», «Вниз» или цифровой клавиши «7»:

и нажать клавишу «Вперед» или «Ввод», в появившемся меню установить курсор на пункте «ОБНУЛЕНИЕ I» при помощи клавиш «Вверх», «Вниз» или цифровой клавиши «3»:

и нажать клавишу «Вперед» или «Ввод». Калибратор войдет в режим измерения/обнуления тока:

2.16.3 Для обнуления токового сигнала необходимо разомкнуть электрическую цепь и нажать клавишу «Вперед» или «Ввод». При этом значение смещения нуля заносится в энергонезависимую память и учитывается в дальнейших измерениях токового сигнала.

2.16.4 Для возврата в основное меню из режима обнуления токового сигнала следует нажать клавишу «Назад» два раза.

2.17 Обнуление показаний при измерении напряжения

2.17.1 Перед началом измерения напряжения необходимо произвести обнуление показаний калибратора. Для этого необходимо установить курсор напротив пункта основного меню при помощи клавиш «Вверх», «Вниз» или цифровой клавиши «7»:

и нажать клавишу «Вперед» или «Ввод», в появившемся меню установить курсор на пункте «ОБНУЛЕНИЕ U» при помощи клавиш «Вверх», «Вниз» или цифровой клавиши «4»:

и нажать клавишу «Вперед» или «Ввод». Калибратор войдет в режим измерения/обнуления напряжения:

2.17.3 Для обнуления напряжения необходимо разомкнуть электрическую цепь, замкнуть клеммы «*» и «+V» и нажать клавишу «Вперед» или «Ввод». При этом значение смещения нуля заносится в энергонезависимую память и учитывается в дальнейших измерениях напряжения.

2.17.4 Для возвращения в основное меню из режима обнуления напряжения необходимо нажать клавишу «Назад» два раза.

2.18 Связь с компьютером

У калибратора имеется режим работы под управлением персонального компьютера для автоматизации рабочего места при поверке СИД.

2.18.1 Для работы калибратора совместно с персональным компьютером необходимо подключить калибратор к компьютеру при помощи интерфейсного кабеля RS-232 (поставляется по заказу).

2.18.2 С помощью клавиш «Вверх» или «Вниз» (или цифровой клавиши «7») установить курсор на пункте основного меню:

2.18.3 В появившемся меню при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «5») установить курсор на пункте:

и нажать клавишу «Вперед» или «Ввод». При этом калибратор входит в режим соединения с персональным компьютером:

В этом режиме калибратор ожидает команд от компьютера, формируемых пользовательской программой. Описание работы пользовательской программы изложено в «Руководстве пользователя» и поставляется совместно с программным обеспечением.

Примечание: пункт меню «КАЛИБРОВКА» является технологическим и предназначен для просмотра калибровочной информации. Данный раздел меню защищен паролем и пользователю не доступен.

2.18.4 Для возврата в предыдущий раздел меню необходимо нажать клавишу «Назад».

2.18.5 Для возврата в основное меню следует нажать клавишу «Назад» два раза.

2.19 Выбор единиц измерения давления

Выбор единиц измерения давления в режимах «ТЕСТ РЕЛЕ», «ГЕРМЕТИЧНОСТЬ», а также при выводе информации о ВПИ подключенного модуля давления осуществляется в пункте основного меню «ЕДИН. ИЗМЕРЕН.». Единицы измерения давления в режиме «ИЗМЕРЕНИЕ» и «ПАМЯТЬ» устанавливаются при выборе соответствующего диапазона с заданным значением ВПИ и выбранными единицами измерения давления (см. п. 2.7).

2.19.1 Для изменения единиц измерения в вышеуказанных режимах калибратора следует установить курсор при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «8») на пункте основного меню:

В предлагаемом меню выбора единиц измерения давления необходимо выбрать единицу измерения из ряда:

2.19.2 Для выбора необходимой единицы измерения следует установить курсор напротив единицы измерения:

и нажать клавишу «Вперед» или «Ввод». После этого, выбранная единица измерения давления записывается в энергонезависимую память калибратора и будет учитываться в последующих сеансах работы калибратора.

2.19.3 Для возврата в основное меню калибратора следует нажать клавишу «Назад».

2.20 Работа в режиме ампервольтметра

Режим «AV – МЕТР» предназначен для измерения выходных электрических сигналов с поверяемых СИД. Калибратор может работать в одном из режимов измерения электрического сигнала:

- измерение постоянного тока в диапазоне от 0 до 22 мА (нормированный диапазон от 0 до 20 мА);

- измерение напряжения постоянного тока в диапазоне от 0 до 1,1 В (нормированный диапазон от 0 до 1 В).

Предел допускаемой основной погрешности в режиме измерения электрических параметров указан в таблице 2.

Перед измерением электрических параметров необходимо произвести обнуление показаний (см. п.2.17).

2.20.1 Для работы калибратора в режиме «AV – МЕТР» следует установить курсор на пункте основного меню при помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «9»):

и нажать клавишу «Вперед» или «Ввод». При этом калибратор переходит в режим выбора электрического параметра:

2.20.2 При помощи клавиш «Вверх» или «Вниз» (или цифровой клавиши «1» или «2») выбрать режим измерения необходимого электрического параметра, установив курсор соответствующем пункте и нажать клавишу «Вперед» или «Ввод». В зависимости от выбранного пункта, на экране ЖКИ отобразится в режиме измерения тока:

Если измерительные входы калибратора не подключены к электрической схеме ("висят в воздухе"), то при измерении напряжения на экран выводится произвольное значение напряжения (не равное нулю).

2.20.3 В режиме измерения тока, калибратор фиксирует показания минимальной и максимальной величины измеренного сигнала за период работы калибратора в этом режиме.

Для просмотра минимального и максимального значения следует нажать клавишу «Вперед» или «Ввод»:

2.20.5 Для выхода из режима «AV - МЕТР» необходимо нажать клавишу «Назад» два раза.

2.21 Работа с блоком питания «Метран – 516»

Блок питания «Метран – 516» предназначен для питания электронного блока калибратора и поверяемого датчика давления с унифицированным токовым выходом (0-5, 5-0, 4-20, 20-4) мА. Работа калибратора в режимах «Зарядка аккумулятора» и «Генерация» осуществляется только при подключенном блоке питания.

Блок питания имеет два гальванически развязанных канала с выходными напряжениями 24В (для питания поверяемого датчика давления) и 12В (для питания калибратора давления), имеющих защиту от перегрузки и короткого замыкания. Блок питания имеет встроенное сопротивление нагрузки равное 430 Ом (суммарное сопротивление нагрузки с учетом входного сопротивления калибратором давления в режиме измерения тока равно 505 Ом). При необходимости изменения величины сопротивления нагрузки (увеличения или уменьшения) подключите дополнительный резистор.

Описание, принцип работы и технические характеристики блока питания приведены в РЭ на «Метран – 516».

Схемы подключения блока питания при поверке датчика давления приведены в приложениях Г и Е.

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Общие указания

3.1.1 Техническое обслуживание калибратора заключается в проверке технического состояния и в его периодической поверке.

3.1.2 Проверка технического состояния калибратора проводится после его получения (входной контроль) перед эксплуатацией, а также в процессе эксплуатации в лабораторных условиях.

3.1.3 При проверке калибратора в процессе эксплуатации, как правило, проверяется герметичность модуля давления, источников задания давления, также проверяется выходной сигнал модуля давления, соответствующий нижнему и верхнему значениям диапазона измерений модуля давления, подачей давления с грузопоршневого манометра или задатчика давления типа "Воздух" (калибратора пневматического серии Метран 500)

3.1.4 В процессе эксплуатации один раз в год следует проводить проверку основной погрешности калибратора в соответствии с методикой поверки в лабораторных условиях.

3.2 Меры безопасности

3.2.1 К эксплуатации калибраторов допускаются лица, ознакомленные с правилами их эксплуатации и прошедшие инструктаж по технике безопасности.

3.3 Техническое освидетельствование

3.3.1 Калибратор подлежит государственной поверке. Межповерочный интервал 1 год.

3.3.2 Поверка калибратора осуществляется в соответствии с методикой поверки "Калибратор давления портативный 1560.000.00 МИ".

3.4 Технический сервис

Процесс калибровки и настройки метрологических характеристик калибратора достаточно сложен. Поэтому предприятие-изготовитель ПГ МЕТРАН рекомендует потребителям осуществлять ремонтные работы и работы по калибровке у изготовителя.

Техническое обслуживание (ТО) калибратора заключается в следующем:

- добавление диапазонов измерения давления (добавление модулей давления).

Калибратор давления, отправляемый в ремонт, должен быть полностью укомплектован и находиться в упаковке (в сумке) предприятия – изготовителя.

3.5 Перечень возможных неисправностей и способы их устранения

4 ХРАНЕНИЕ

4.1 Условия хранения должны соответствовать условиям хранения 1 по ГОСТ 15150 для складских помещений изготовителя и потребителя.

4.2 В складских помещениях не должно быть пыли, паров кислот, щелочей и газов, вызывающих коррозию металлических поверхностей.

5 ТРАНСПОРТИРОВАНИЕ

5.1 Транспортирование калибраторов производить в таре предприятия-изготовителя всеми видами транспорта при условии защиты от прямого действия атмосферных осадков. При перевозке авиатранспортом калибраторы должны находиться в герметизированном отсеке.

5.2 Условия транспортирования калибраторов должны соответствовать условиям 5, для морских перевозок в трюмах – условиям хранения 3 по ГОСТ 15150, но при температуре от минус 25 до плюс 50 ºС.

5.3 Размещение и крепление ящиков с калибраторами при транспортировании должны исключать возможность их смещения и ударов друг о друга и о стенки транспорта.

6 УТИЛИЗАЦИЯ

6.1 Калибратор не содержит ядовитых, токсичных и взрывчатых веществ.

6.2 Утилизация калибратора может осуществляться любым приемлемым для потребителя способом.

ПРИЛОЖЕНИЕ А

Обозначение документа	Наименование	Номер раздела, подраздела, пункта, подпункта, приложения
ГОСТ 12.2.007.0-75	Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности	2.1.2
ГОСТ 12997-84	Изделия ГСП. Общие технические условия	1.1, 2.1.1
ГОСТ 15150-69	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды	1.1, 4.1, 5.2
ГОСТ 22520-85	Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.	1.2.1
ПР 50.2.009-94	Порядок проведения испытаний и утверждения типа средств измерений	1.5.1

ПРИЛОЖЕНИЕ Б

Комплект калибратора состоит из базового комплекта и опций, заказываемых в соответствии с таблицами Б.1, Б.2, Б3. Базовый комплект включает в себя электронный блок с комплектом соединительных проводов, блок питания «Метран-516», аккумулятор, футляр (сумку), сопроводительную документацию.

Калибратор Метран 501-ПКД-Р – 1 – М0,025/М0,16/М1 – Н-2,5М/П25 – RS-232

2 – код предела допускаемой основной погрешности измерения давления (таблица2);

3 – коды модулей давления (по выбору из таблиц Б.1, Б.2);

5 – код аппаратно – программного интерфейса ПК «Поверка РВ» (по заказу);

Рекомендации при выборе источников давления:

- модули В25; В63; М0,16; М0,16Д; М1; М1Д – насос ручной пневматический Н-2,5;

- модули М0,16; М0,16Д; М1; М1Д; М2,5 (до ВПИ 2,5 МПа) – насос ручной пневматический Н-2,5П, Н-2,5М;

- модули В25; В63; К2,5; К2,5Д; К6; К6Д; К25; К25Д; М0,16; М0,16Д – помпа ручная пневматическая П-0,25.

- модули В25; В63; В100; К2,5; К2,5Д; К6; К6Д; К25; К25Д; М0,16; М0,16Д – помпа ручная пневматическая П-0,25М.

Наименование модулей для измерения избыточного давления	Код модуля
Модуль давления с ВПИ 2,5 кПа Поддиапазоны: 0–1,6 кПа; 0–2,5 кПа	К2,5
Модуль давления с разделительной диафрагмой с ВПИ 2,5 кПа Поддиапазоны: 0–1,6 кПа; 0–2,5 кПа	К2,5Д
Модуль давления с ВПИ 6 кПа Поддиапазоны: 0–4 кПа; 0–6 кПа	К6
Модуль давления с разделительной диафрагмой с ВПИ 6 кПа Поддиапазоны: 0–4 кПа; 0–6 кПа	К6Д
Модуль давления с ВПИ 25 кПа Поддиапазоны: 0 – 10 кПа; 0-16 кПа; 0–25 кПа	К25
Модуль давления с разделительной диафрагмой с ВПИ 25 кПа Поддиапазоны: 0 – 10 кПа; 0-16 кПа; 0–25 кПа	К25Д
Модуль давления с ВПИ 0,16 МПа Поддиапазоны: 0 – 0,04 МПа; 0 – 0,06 МПа; 0 – 0,10 МПа; 0 – 0,16 МПа	М0,16
Модуль давления с разделительной диафрагмой с ВПИ 0,16 МПа Поддиапазоны: 0 – 0,04 МПа; 0 – 0,06 МПа; 0 – 0,10 МПа; 0 – 0,16 МПа	М0,16Д
Модуль давления с ВПИ 1 МПа Поддиапазоны: 0 – 0,25 МПа; 0 – 0,40 МПа; 0 – 0,60 МПа; 0 – 1 МПа	М1
Модуль давления с разделительной диафрагмой с ВПИ 1 МПа Поддиапазоны: 0 – 0,25 МПа; 0 – 0,40 МПа; 0 – 0,60 МПа; 0 – 1 МПа	М1Д
Модуль давления с ВПИ 2,5 МПа Поддиапазоны: 0 – 1,6 МПа; 0 – 2,5 МПа	М2,5
Модуль давления с ВПИ 10 МПа Поддиапазоны: 0 – 4 МПа; 0 – 6 МПа; 0 – 10 МПа	М10
Модуль давления с ВПИ 25 МПа Поддиапазоны: 0 – 16 МПа; 0 - 25 МПа	М25
Модуль давления с ВПИ 60 МПа Поддиапазоны: 0 – 40 МПа; 0 - 60 МПа	М60

Наименование источников давления	Код источника давления
Насос ручной пневматический с пневмошлангом Диапазон задания давления от – 80 кПа до 1 МПа	Н-2,5
Насос ручной пневматический с пневмошлангом Диапазон задания давления от – 80 кПа до 2,5 МПа	Н-2,5П, Н-2,5М
Помпа ручная пневматическая с пневмошлангом Диапазон задания давления от – 63 кПа до 250 кПа	П-0,25
Помпа ручная пневматическая с пневмошлангом Диапазон задания давления от – 90 кПа до 250 кПа	П-0,25М
Пресс ручной гидравлический с трубопроводом Диапазон задания давления 0 – 25 МПа	П-25
Помпа ручная пневматическая с пневмошлангом Диапазон задания давления 0-60 МПа	П-60
Помпа ручная многофункциональная Диапазон задания давления от – 95 кПа до 70 МПа	PV-411

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

Схема внешних электрических и пневматических соединений

ПРИЛОЖЕНИЕ Д

Рисунок Д.1 – Структурная схема калибратора

ПРИЛОЖЕНИЕ Е

Схема подсоединения электронного блока с калибруемым датчиком давления

Рисунок Е.1 – Для датчиков с выходным сигналом: (4-20)мА, (20-4)мА, (двухпроводная схема).

R_Н – встроенное в блок питания сопротивление нагрузки равное 430 Ом.

Рисунок Е.2 – Для датчиков с выходным сигналом: (0-5)мА, (5-0)мА, (четырехпроводная схема).

ПРИЛОЖЕНИЕ Ж

Примечание. Стрелка «вправо» Þ («вниз» ß) в схеме обозначает нажатие клавиши «Вперед» или «Ввод», («Вниз») электронного блока. Для возврата в предыдущий пункт меню необходимо нажать клавишу «Назад» («Вверх»), при достижении конечного пункта меню, курсор автоматически переходит к первому пункту.
